Тема: Размещение блоков БМРЦ на стативах.

**Rafa** · 10.02.2014, 22:17

По

**Rafa** · 11.02.2014, 21:45

А это не всегда получается сделать.

К примеру блок ВII выходного светофора дружит с блоком ВД-62 П62 и НПМ-69.

Если расположить в одном ряду блоки П62 - ВII - ВД62 одного выходного светофора , в другом ряду
П62 - ВII - ВД62 другого выходного светофора , то блоки НПМ уже рядом не будут с блоком ВД62, ВII, П62, а будут где-то на стативе в другом месте.

.................................................. .........

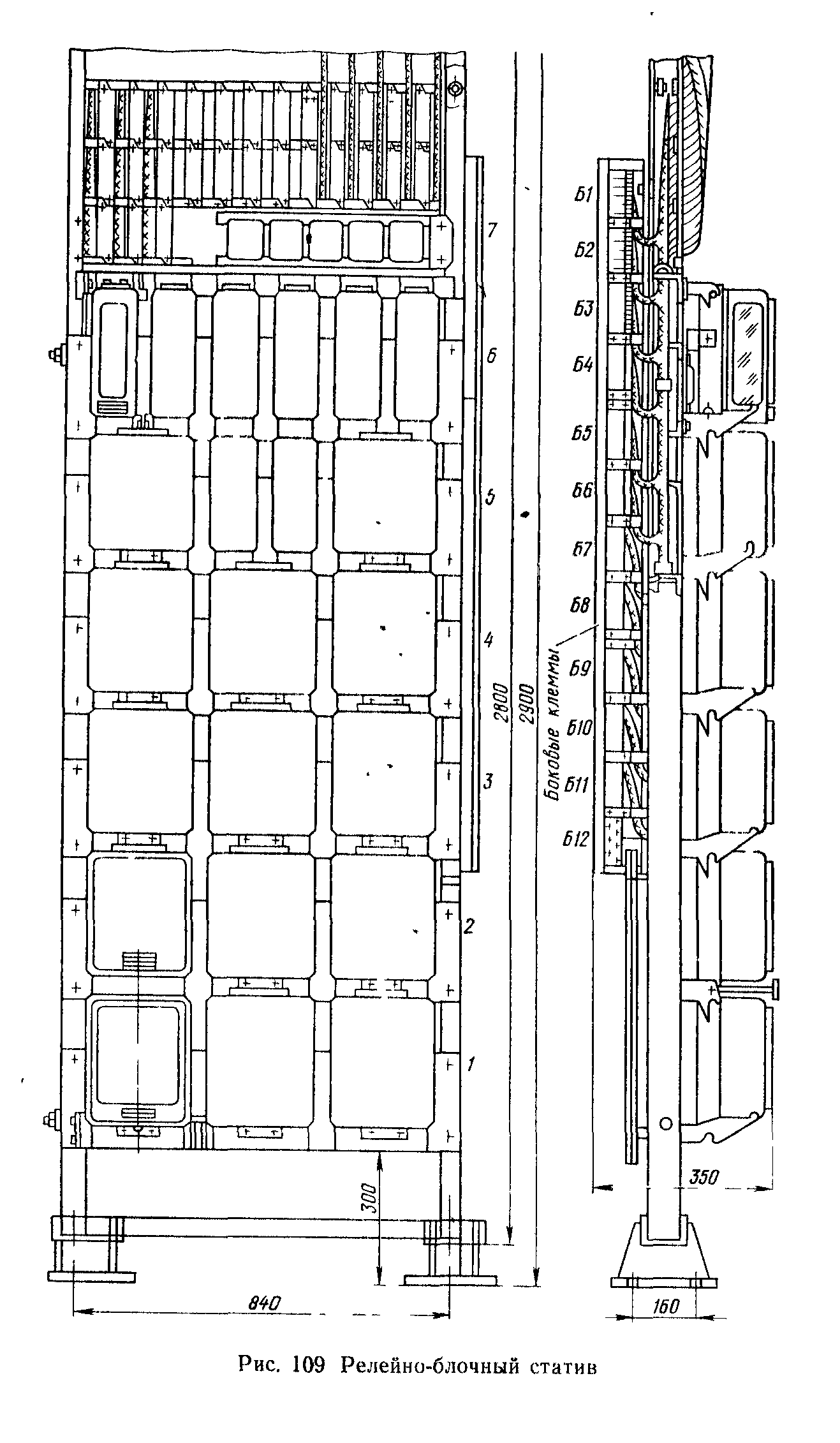

Правило гласит, что может быть в одном ряду :

Три больших
Два больших - два маленьких (между большими)
Шесть маленьких

Большие блоки нельзя размещать над маленькими.

...........................................

А это уже портит картину эффективной комплектовки.

**T1000** · 11.02.2014, 21:49

Усё Рафо! Тупик! Бросай нафик

Torquato Tasso · 11.02.2014, 21:50

Цитата:

Сообщение от Rafa

Большие блоки нельзя размещать над маленькими.

неужто?

**Rafa** · 11.02.2014, 21:54

Цитата:

неужто?

Не я это придумал.

Rafa добавил 11.02.2014 в 22:54

**Michalych** · 11.02.2014, 22:42

Rafa,

Цитата:

Если расположить в одном ряду блоки П62 - ВII - ВД62 одного выходного светофора

Блок П-62 с ВД связан всего 6 или 7 проводов. Нужно мастрячить горловину на одном стативе. Сигнальные с наборной - самые связанные. Тут и С рядышком.....

**Александр** · 11.02.2014, 22:46

Цитата:

неужто?

Я не пробовал, но кто сталкивался в реале, говорят, что верхний блок не поставить, мешается крепление полублоков

**Rafa** · 12.02.2014, 00:33

Цитата:

Нужно мастрячить горловину на одном стативе.

смотря какая горловина. Одного статива может и не хватить.

Максимум можно разместить 18 блоков ИГ.

Rafa добавил 12.02.2014 в 01:33

Цитата:

Блок П-62 с ВД связан всего 6 или 7 проводов.

Зато ВД и ВII СВЯЗАН БОЛЬШИМ КОЛИЧЕСТВОМ ПРОВОДОВ.

**Michalych** · 12.02.2014, 19:01

Rafa,

Цитата:

Одного статива может и не хватить

Используй соседние стативы в ряду.

Цитата:

ато ВД и ВII СВЯЗАН БОЛЬШИМ КОЛИЧЕСТВОМ ПРОВОДОВ

"Тройки" НПМ, ВД, В-N должны быть на одном стативе. Обычно получается на стативе два выходных, несколько С, СП-69 и два П-62

revleg · 12.02.2014, 19:32

Я не думаю, что есть методичка или пособие в котором прям написано как куда ставить. По крайней мере за все мое время работы не встречал.
Вот неплохой материал, который помогает освежить знания.

БМРЦ представляет собой систему с центральными зависимостями и цен-
тральным питанием. В ней использован маршрутный принцип управления
стрелками и сигналами, т. е. маршрут любой сложности задается нажатием
кнопок начала и конца. Стрелки автоматически переводятся по трассе маршру-
та, и открывается сигнал при выполнении всех условий, обеспечивающих безо-
пасность движения поездов. Размыкание маршрутов посекционное.
Схемы наборной и исполнительной групп реле монтируются отдельно в
разных типах блоков и размещаются на одних и тех же стативах, что сокращает
затраты монтажного провода и внутрипостового кабеля. Блоки устанавливают-
ся в соответствии с функциональной схемой размещения их по плану станции и
соединяются между собой типовыми цепями.
По размерам релейные блоки выполняются двух типов:
− малые, в которых размещается три реле типа НМ или шесть реле типа КДР;
− большие, в которых размещается до восьми реле типа НМ.

http://static.scbist.com/scb/uploaded/21_bmrc.pdf

**Rafa** · 12.02.2014, 19:40

revleg с этой книгой мы знакомы.

revleg · 12.02.2014, 19:58

Rafa,
у вас примеров других объектов нет?

**Rafa** · 12.02.2014, 20:19

Цитата:

у вас примеров других объектов нет?

непонял

Torquato Tasso · 12.02.2014, 20:21

Цитата:

Сообщение от Rafa

непонял

другие примеры размещения блоков есть?

**T1000** · 12.02.2014, 20:21

Цитата:

Сообщение от Rafa

непонял

болванОв нема?

**Rafa** · 12.02.2014, 20:54

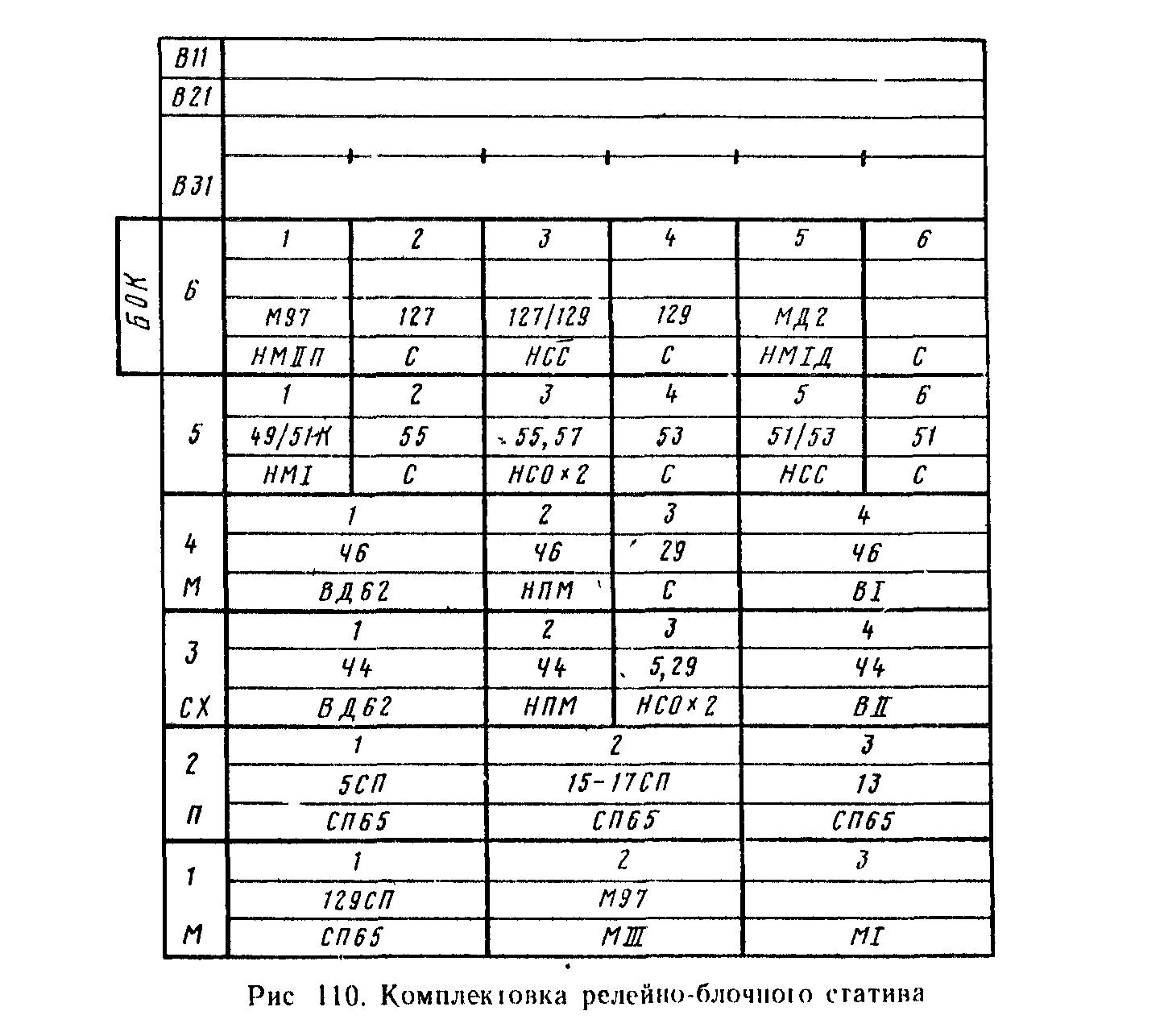

Кстати тут блок MIII и НМIIП светофора М97 размещены совсем не рядом.

129 СП и 129 С тоже не рядом, хотя по блочному плану они размещены рядом.

10.02.2014, 22:17	#16 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Тема: Размещение блоков БМРЦ на стативах. По Последний раз редактировалось Rafa; 01.08.2015 в 15:18.
	Цитировать 1

11.02.2014, 21:45	#17 (ссылка)
Rafa V.I.P. Автор темы Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	А это не всегда получается сделать. К примеру блок ВII выходного светофора дружит с блоком ВД-62 П62 и НПМ-69. Если расположить в одном ряду блоки П62 - ВII - ВД62 одного выходного светофора , в другом ряду П62 - ВII - ВД62 другого выходного светофора , то блоки НПМ уже рядом не будут с блоком ВД62, ВII, П62, а будут где-то на стативе в другом месте. .................................................. ......... Правило гласит, что может быть в одном ряду : Три больших Два больших - два маленьких (между большими) Шесть маленьких Большие блоки нельзя размещать над маленькими. ........................................... А это уже портит картину эффективной комплектовки. Последний раз редактировалось Rafa; 11.02.2014 в 21:49.
	Цитировать 1

11.02.2014, 21:49	#18 (ссылка)
T1000 Super V.I.P. Регистрация: 23.07.2011 Адрес: Москва Возраст: 44 Сообщений: 2,793 Поблагодарил: 156 раз(а) Поблагодарили 272 раз(а) Фотоальбомы: не добавлял Репутация: 560	Усё Рафо! Тупик! Бросай нафик
	Цитировать 0

12.02.2014, 19:32	#25 (ссылка)
revleg Кандидат в V.I.P. Регистрация: 18.09.2010 Сообщений: 22 Поблагодарил: 2 раз(а) Поблагодарили 1 раз(а) Фотоальбомы: не добавлял Репутация: 22	Я не думаю, что есть методичка или пособие в котором прям написано как куда ставить. По крайней мере за все мое время работы не встречал. Вот неплохой материал, который помогает освежить знания. БМРЦ представляет собой систему с центральными зависимостями и цен- тральным питанием. В ней использован маршрутный принцип управления стрелками и сигналами, т. е. маршрут любой сложности задается нажатием кнопок начала и конца. Стрелки автоматически переводятся по трассе маршру- та, и открывается сигнал при выполнении всех условий, обеспечивающих безо- пасность движения поездов. Размыкание маршрутов посекционное. Схемы наборной и исполнительной групп реле монтируются отдельно в разных типах блоков и размещаются на одних и тех же стативах, что сокращает затраты монтажного провода и внутрипостового кабеля. Блоки устанавливают- ся в соответствии с функциональной схемой размещения их по плану станции и соединяются между собой типовыми цепями. По размерам релейные блоки выполняются двух типов: − малые, в которых размещается три реле типа НМ или шесть реле типа КДР; − большие, в которых размещается до восьми реле типа НМ. http://static.scbist.com/scb/uploaded/21_bmrc.pdf Последний раз редактировалось revleg; 12.02.2014 в 19:38.
	Цитировать 0

12.02.2014, 19:40	#26 (ссылка)
Rafa V.I.P. Автор темы Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	revleg с этой книгой мы знакомы.
	Цитировать 1

12.02.2014, 19:58	#27 (ссылка)
revleg Кандидат в V.I.P. Регистрация: 18.09.2010 Сообщений: 22 Поблагодарил: 2 раз(а) Поблагодарили 1 раз(а) Фотоальбомы: не добавлял Репутация: 22	Rafa, у вас примеров других объектов нет?
	Цитировать 0

12.02.2014, 20:54	#31 (ссылка)
Rafa V.I.P. Автор темы Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Кстати тут блок MIII и НМIIП светофора М97 размещены совсем не рядом. 129 СП и 129 С тоже не рядом, хотя по блочному плану они размещены рядом. Последний раз редактировалось Rafa; 12.02.2014 в 20:59.
	Цитировать 1
