Да, искать хомут в схеме, с такими платами - наверное то еще счастье. Особенно в обвязках... Да в релейном шкафу, да в декабре, вечерком, потому как конец года... Еще и провод с каждой перезаделкой укорачивается на длину зачистки.

извлекатель тоже с собой таскать?!мало ли что...

Его по сравнению с паяльником проще таскать.
Там пара мм всего зажимается.
Да и если перетащить - так еа другое место, там эти мм роли не сыграют.

Но работа ювелирная, на улице в мороз не поработать нормально.
Да и ночью тоже.

Реле не пробовал, а вот аналогичные контакты обжимал.
Переплевался, слишком трудозатратно ручным кримпером работать.
А вот станочком я не пробовал. Но говорят что шикарно.

Да не правда это, все же зависит от инструмента. У нас и на заводе станочком обжимают только наконечники под 1 провод, а вот двойные - исключительно ручным инструментом

Не только. От местных условий тоже. Одно дело когда жгут на столе лежит, другое дело стоя и на весу всё делать.

Согласен, мы, конечно, не в мороз, да и не на улице, но перемонтаж на весу на стативах также выполняем в модулях.

Жаба задушила покупать фирменный, сделал экстрактор из заколки.

русская смекалка

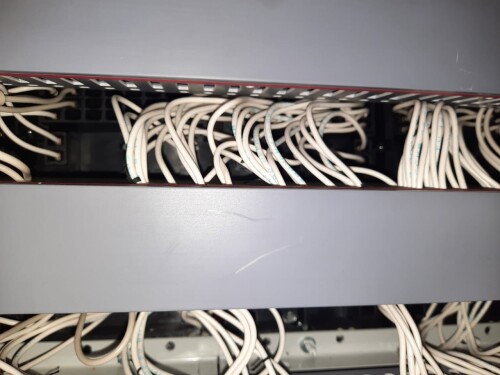

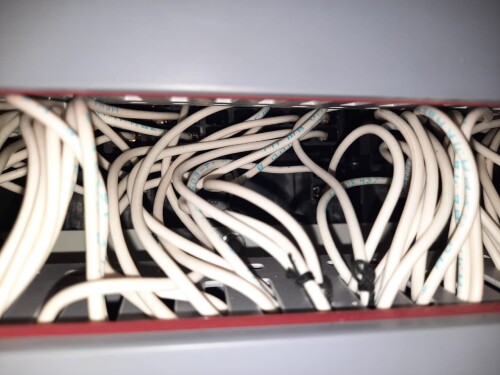

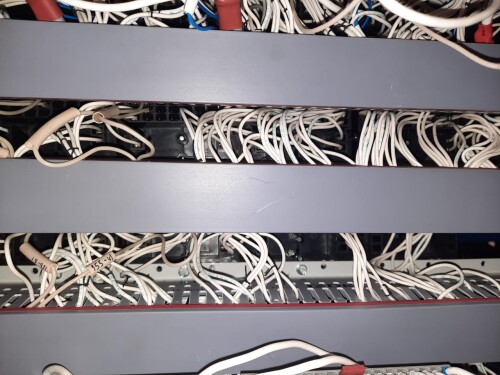

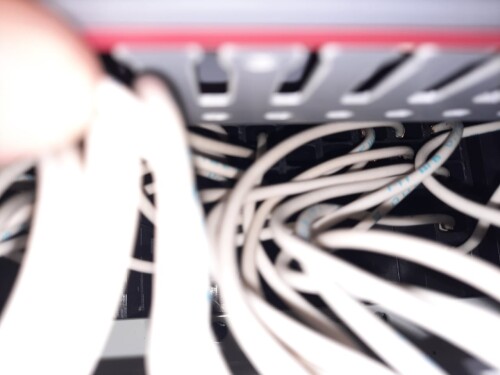

Ухх и нае... замучились мы с этими новыми розетками на переключении. РЭЛовские, стативы с кабель-каналами, которые перекрывают верхний ряд контактов. При пусконаладке цешкой на контакт или аркашкой хрен подлезешь, а когда подлез - не понятно то ли там нет ничего, то ли это ты плохой контакт даешь, ибо нихрена не видно. При необходимости перемычку с крокодилом не поставишь, начинаешь что то придумывать из кабельных жилок, которые отваливаются. Мммм... крастота...

https://e.radikal.host/2025/07/20/R1.md.jpg https://e.radikal.host/2025/07/20/R2.md.jpg
https://e.radikal.host/2025/07/20/R3.md.jpg https://e.radikal.host/2025/07/20/R4.md.jpg

А еще у меня вопрос к коллегам, которых постигла та же участь работы с этим великолепием и представителю ЭЛТЭЗы: чем вы их обжимаете? Только не надо рассказывать про заводской супер-пупер инструмент, которго никто никогда не видел и не увидит. Нужно что-то из общедоступного. Что было установлено: матрицы КВТ серии МПК для автоклемм вроде бы подходят к этим контактам, но обжимают их через раз, и на практике обжим длинногубцами получается лучше :net:

Механик 123,
А фотография случайно не с пуска интерактивного пульта парка В Челябинск главный?)

первые розетки ставили на бп 284 км, это было 10 лет назад, после отрицательных отзывов я думал их прекратили выпускать

Может и оттуда. В этом году я лично и мои коллеги повстречались с этими розетками на многих станциях...

Т.е. "стандартные" магазинные инструменты не подходят для работы?

Для изъятия контактов не проблема изготовить экстрактор самому - будет еще лучше и удобнее магазинного. Все в лучших традициях СЦБ - из говна и палок и на коленке. А вот как быть с обжимками пока не понятно - КВТшные матрицы обжимают плоховастенько...

US&S придумали пружинный контакт пол века назад!

https://i.ibb.co/TBnQR3wn/14.jpg

1. Обжимается любым кримпером из магазина
2. В розетку устанавливается с монтажной стороны руками и защелкивается там (это не просто контактик - это пружина)
3. Специальным инструментом (желтая штучка на фото) можно извлечь контакт, развернув другой стороной можно расцепить контакт (при тестировании на заводе пользуются). Получается как изолятор между штепсельным контактом реле и пружинным контактом розетки.
На самом деле отверткой можно извлечь контакт, и палочкой от мороженого расцепить)
4. Есть похожая штука которая также вставляется в разрыв но от нее идет два провода которые можно подключить к амперметру.
5. Для каждого провода своя "лунка". Первым обжимается длинная. При необходимости в дальнейшем домонтировать клемму вторым проводом, ее просто извлекут и обожмут второй провод.

Просто и гениально! Ну почему нельзя было спи... позаимствовать идею?!
