А какой обжимной инструмент применяется с этими платами? Есть у кого название или артикул какой?

На заводе - кримпер, на перегоне - зубы

У завода есть комплект инструмента 157.1470-00-00 "Комплект инструмента для беспаечных розеток"

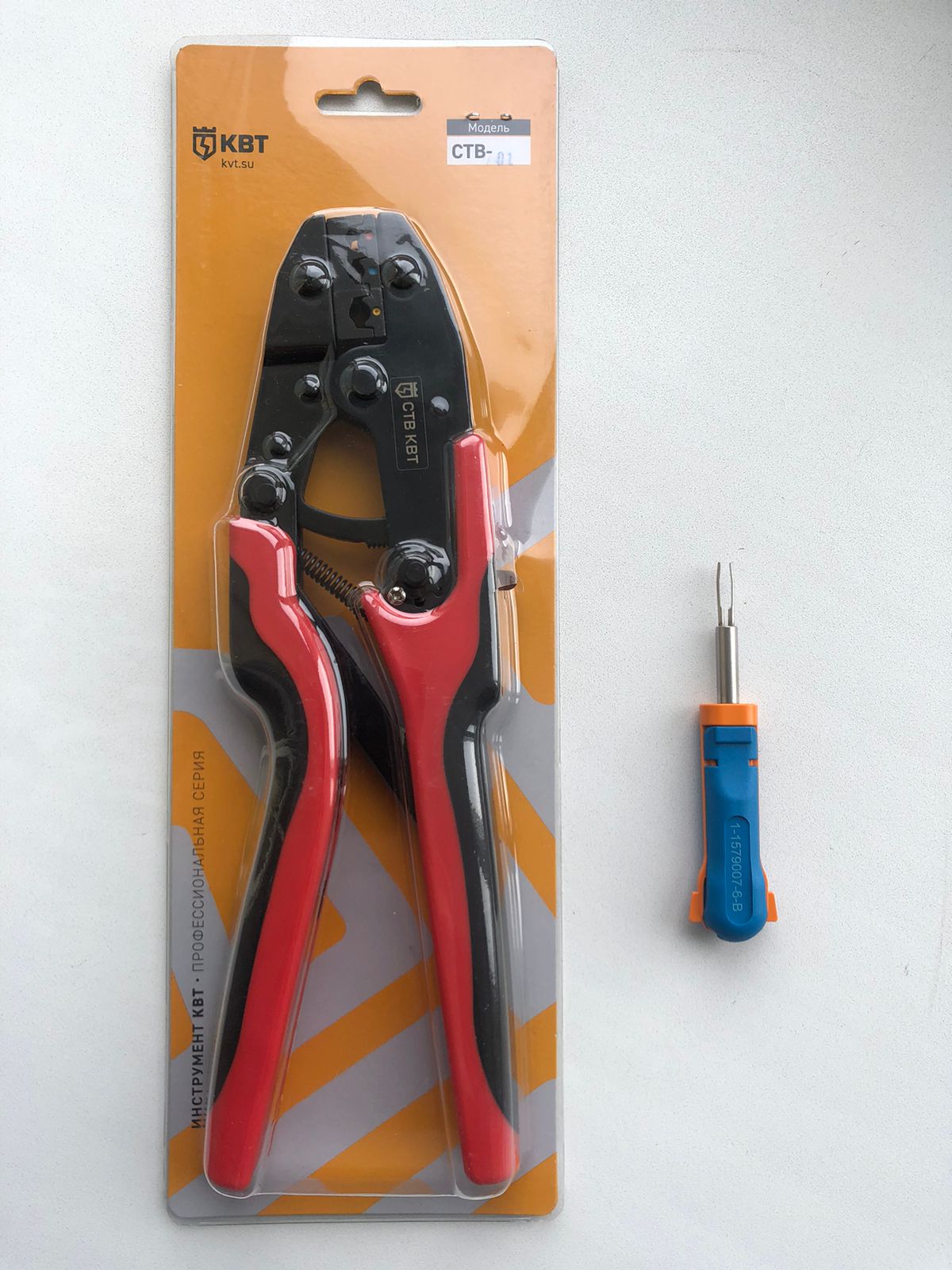

Клещи для обжима СТВ-14 серия профи, экстрактор для контактов 1-1579007-6 (Tyco Electronicx) или заводского изготовления П-4411-00 Приспособление для снятия контактов

ELTEZA добавил 27.11.2024 в 07:31
http://morepic.ru/images3/whatsappim..._2210_9477.jpg

Строители изготавливают из заколки для волос.

Интересно, такой набор пойдёт?
https://market.yandex.ru/product--na...cZtXg&clid=703
А то ценник за фирменный экстрактор от 4 до 16

Проверить можно только опытным путем, мы также рассматривали несколько. Не подходят из-за того, что не лезут в гнездо, либо не отжимают усики контакта. так что только опытным путем, хотя DA-D230 очень похож

Как будет выглядеть перемонтаж схем в действующих устройствах на этих платах?

У нас не так давно пустили перегон с новыми шкафами, где платы реле НМШ выполнены в таком новом форм-факторе.
Причем, только НМШ. Платы ячейки (БИ, БС, БК и ТШ) выполнены по старинке с паечными соединениями.
Вместе с каждым шкафом шло некоторое количество этих вставляемых контактов, которые были нами собраны и сохранены. Причем эти контакты разные - различаются в зависимости от того, один или два провода должны прийти на контакт.
Устройство для вытаскивания этих контактов нам отдали строители.
Теоретически монтаж не сложен. Но - это теоретически. На практике же, если придется что-то переделывать, с большой долей вероятности будут устанавливаться обычные платы под пайку.
Примерно также и со светодиодными комплектами на этом перегоне. Они работают и красиво светят, но в запасе нет ни одного. Что будет, если хулиган кинет камень? Скорее всего, будем ставить туда лампочку...

Я имею ввиду когда надо менять провода на таких платах в действующих устройствах.

как правило, если хулиган кинет камень, то разобьется защитное переднее стекло (на самом деле - пластик). с такими повреждениями светодиодный комплект способен работать еще долго. пока не начнет окисляться плата и пропадать целые секции светодиодов. самое смешное что отдать на ремонт в РТУ такую головку нереально, т.к. там для замены ничего нет. поэтому механик снимает плату и прямо не отходя от кассы сам занимается ее восстановлением (пропаивает)

Извлекается реле, со стороны реле вставляется извлекатель, с монтажной стороны вытаскивается провод с контактом.

Несколько лет назад обсуждались уже эти платы, тогда высказывал свое мнение, приходится повторяться. На заводе да, удобно, смонтировал быстро, красиво, а дальше голова не болит. А дальше, в эксплуатации как? Как вы себе представляете работу, когда приходится выполнять много переделок, когда от изменений в монтажке в глазах рябит. А реле, которое Вы так просто предлагаете извлекать, рвет своими контактами еще несколько схем, да в одиночку, спереди статива нужно контакт расстопорить, обойти ряд да сзаду вынуть, или напарник нужен? Так что это за работа то такая? А при большой переделке понадобится ведро новых контактов , а демонтируемые на свалку(а они вроде как посеребренные). Как представишь, ей богу, плохо становится.

Перед внедрением данных розеток неоднократно обсуждались все плюсы и минусы, но решение было принято в пользу отсутствия паянных соединений

Мне всегда казалось, что "изобретая" что-то новое, берут у всех других изобретателей пример, смотрят все плюсы, минусы и берут лучшее (идеи). но у нас видимо "свой путь"...:net:

p.s. Погуглите "Type B Vital Relays - Alstom" и посмотрите пункт 6.4. WIRING AND PLUGBOARD CHANGES
и не только...

при первоначальном монтаже так и есть но впоследствии если будет необходимость делать перемонтаж то придется опять возвращаться к пайке

Хотел бы я посмотреть как вы бы со своими новыми платами на переделке схем поработали. Даже при новом монтаже на действующей плате на свободные контакты можно ошибиться. Для исправления ошибки запрашиваться реле вытаскивать? Это не так просто, а иногда и проблематично. После перепайки демонтаж тройников с действующих реле. Прикольно опять реле вытаскивать? Знать где работает один контакт реле или все его контакты это большая разница.
