28.02.2011, 17:41
|
#1 (ссылка) |
|
Crow indian
Регистрация: 21.02.2009
Возраст: 40
Сообщений: 29,998
Поблагодарил: 398 раз(а)
Поблагодарили 5988 раз(а)
Фотоальбомы:
2576 фото
Записей в дневнике: 698
Репутация: 126089
|
Тема: Схемы РПЦ Диалог в формате Autocad |
|
Цитировать 12 |
|
09.04.2011, 15:35
|
#2 (ссылка) |
|
V.I.P.
Регистрация: 25.01.2010
Адрес: Купянск Харьковской обл.
Сообщений: 87
Поблагодарил: 27 раз(а)
Поблагодарили 5 раз(а)
Фотоальбомы:
4 фото
Репутация: 33
|
Схемы РПЦ Диалог в формате VISIO ЕСТЬ
__________________
ЗЕМЛЯ КВАДРАТНАЯ, ЗА УГЛОМ ВСТРЕТИМСЯ! |
|
|
Цитировать 0 |
|
10.04.2011, 00:22
|
#3 (ссылка) |
|
статус
Регистрация: 20.10.2009
Сообщений: 3,237
Поблагодарил: 579 раз(а)
Поблагодарили 819 раз(а)
Фотоальбомы:
92 фото
Записей в дневнике: 10
|
VISIO умеет конвертировать файлы Autocad:

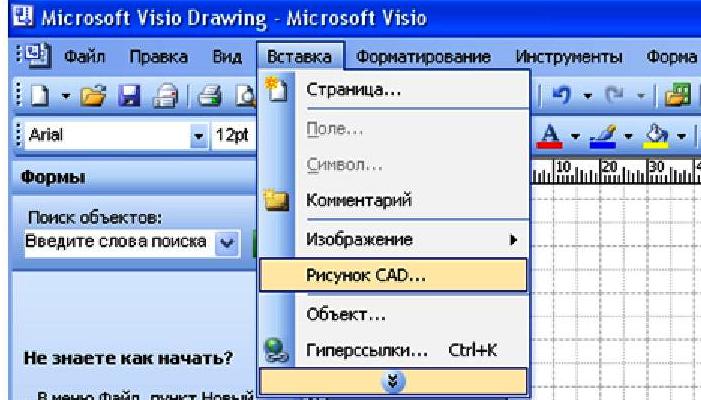

Выбираем в меню: Щелкните, чтобы увидеть содержимое

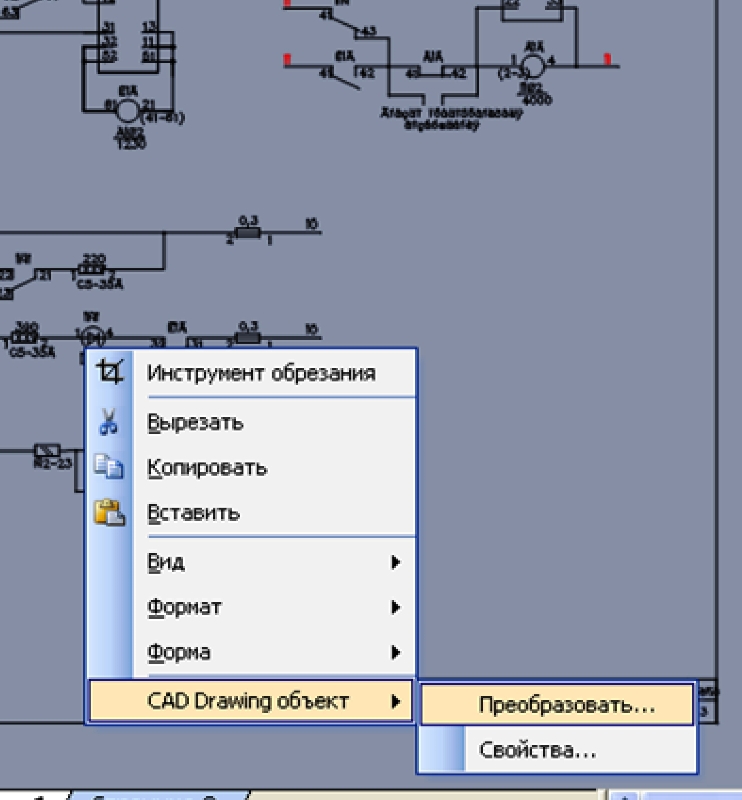

Затем указываем путь к файлу и выбираем Открыть. В окне: Свойства чертежа CAD устанавливаем: меню Общие: установить галочку Приготовленная шкала: масштаб 1мм=1мм . Применить. После конвертации файла щелкнуть правой кнопкой мыши по области картинки и выбрать Щелкните, чтобы увидеть содержимое

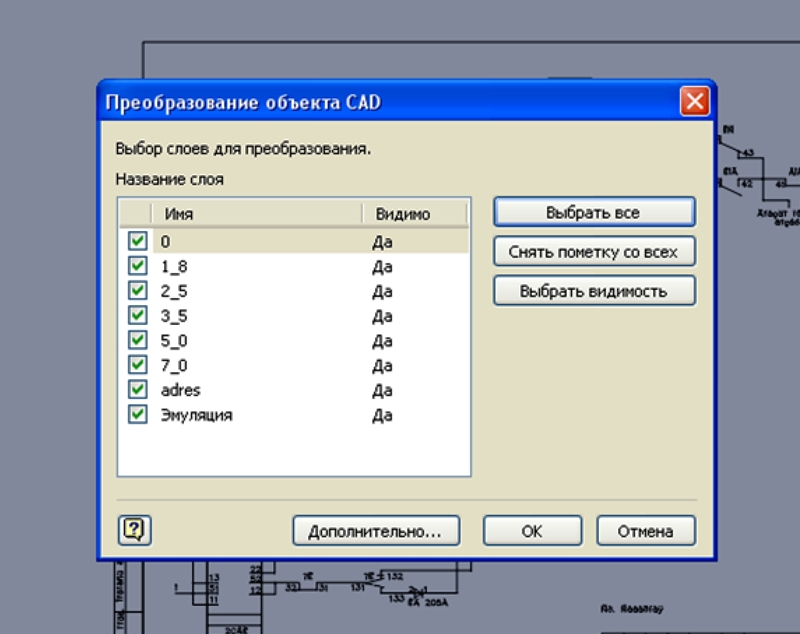

В следующем окне нажать: Выбрать все + ОК Щелкните, чтобы увидеть содержимое

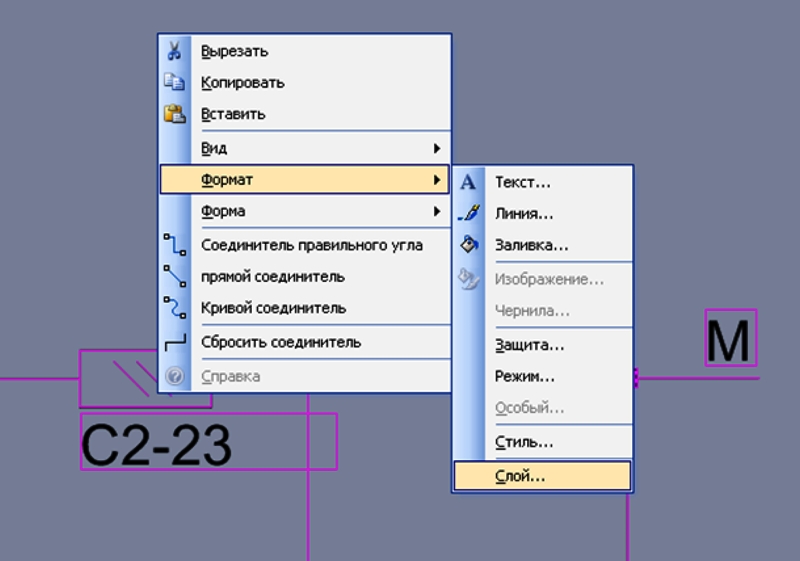

После преобразования Ctrl+A (выбрать всё) затем щелкнуть правой кнопкой мыши по области картинки и выбрать Щелкните, чтобы увидеть содержимое

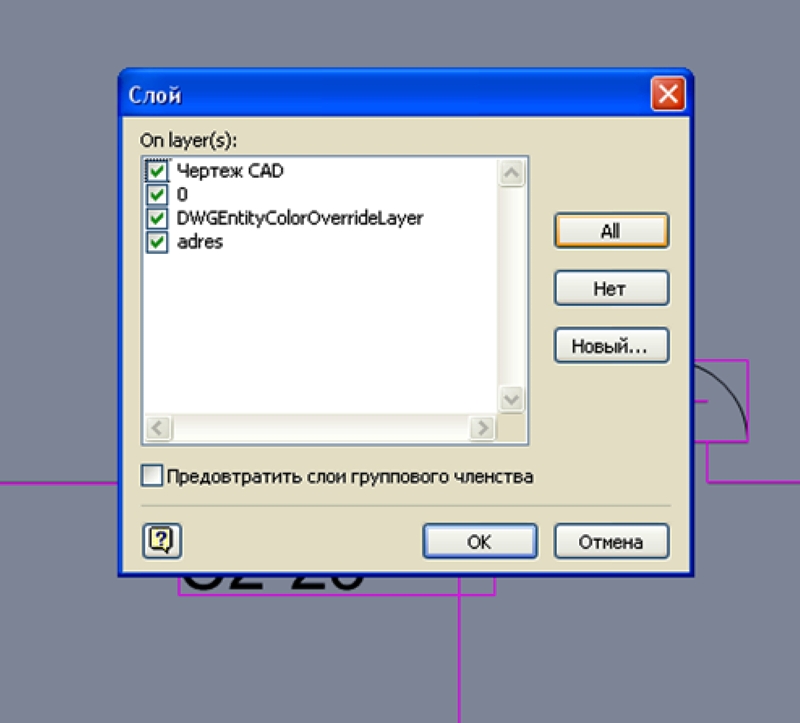

Далее выбрать все (All) + ОК. Щелкните, чтобы увидеть содержимое
Пользуемся преобразованным результатом... Вроде всё ! |
|
|
Цитировать 0 |
