zve1 · 13.12.2022, 22:09

Цитата:

Сообщение от vetal

Всё условие задачи изложено на картинке выше вместе со схемой. У задачи три вопроса:
1. Какое напряжение (с учётом знака) покажет идеальный вольтметр V2? Ответ выразите в В, округлите до десятых долей.
2. Какое напряжение (с учётом знака) покажет идеальный вольтметр V3? Ответ выразите в В, округлите до десятых долей.
3. Какое напряжение (с учётом знака) покажет идеальный вольтметр V4? Ответ выразите в В, округлите до десятых долей.
Вопроса №2 и №3 на картинке нет.

Если интересно, то есть ещё одна последняя задача по физике:

Решение

1. При добавлении очередного ряда резисторов точки 1 и 2 на рис.1 остаются эквипотенциальными и их можно соединить проводником, поэтому все резисторы очередного ряда могут считаться включенными параллельно.
2. Эквивалентное сопротивление подключаемых рядов резисторов образуют члены ряда геометрической прогрессии рис.2 со знаменателем 2/3. Этот ряд сходится.

[IMG][/IMG]

[IMG][/IMG]

zve1 · 17.12.2022, 09:31

Цитата:

Сообщение от vetal

Всё условие задачи изложено на картинке выше вместе со схемой. У задачи три вопроса:
1. Какое напряжение (с учётом знака) покажет идеальный вольтметр V2? Ответ выразите в В, округлите до десятых долей.
2. Какое напряжение (с учётом знака) покажет идеальный вольтметр V3? Ответ выразите в В, округлите до десятых долей.
3. Какое напряжение (с учётом знака) покажет идеальный вольтметр V4? Ответ выразите в В, округлите до десятых долей.
Вопроса №2 и №3 на картинке нет.

Если интересно, то есть ещё одна последняя задача по физике:

Если не секрет где такие задачи задают?

**vetal** · 17.12.2022, 11:38

Цитата:

Сообщение от zve1

Если не секрет где такие задачи задают?

Это из школьной олимпиады по физике.

vetal добавил 17.12.2022 в 12:42

Цитата:

Сообщение от zve1

Если не секрет где такие задачи задают?

Это из школьной олимпиады по физике.

zve1 · 17.12.2022, 17:40

Цитата:

Сообщение от vetal

Это из школьной олимпиады по физике.

vetal добавил 17.12.2022 в 12:42

.

Их кто то решил?

**vetal** · 17.12.2022, 18:42

Цитата:

Сообщение от zve1

Их кто то решил?

Статистику не знаю, но сейчас на сайте доступны ответы на задачи.
Ответы на первую задачу:
V2 = -4,5В;
V3 = 2,5В;
V4 =-3,5В.
Ответ на вторую задачу:
I = 0,2А.

zve1 · 19.12.2022, 11:45

Цитата:

Сообщение от vetal

Статистику не знаю, но сейчас на сайте доступны ответы на задачи.
Ответы на первую задачу:
V2 = -4,5В;
V3 = 2,5В;
V4 =-3,5В.
Ответ на вторую задачу:
I = 0,2А.

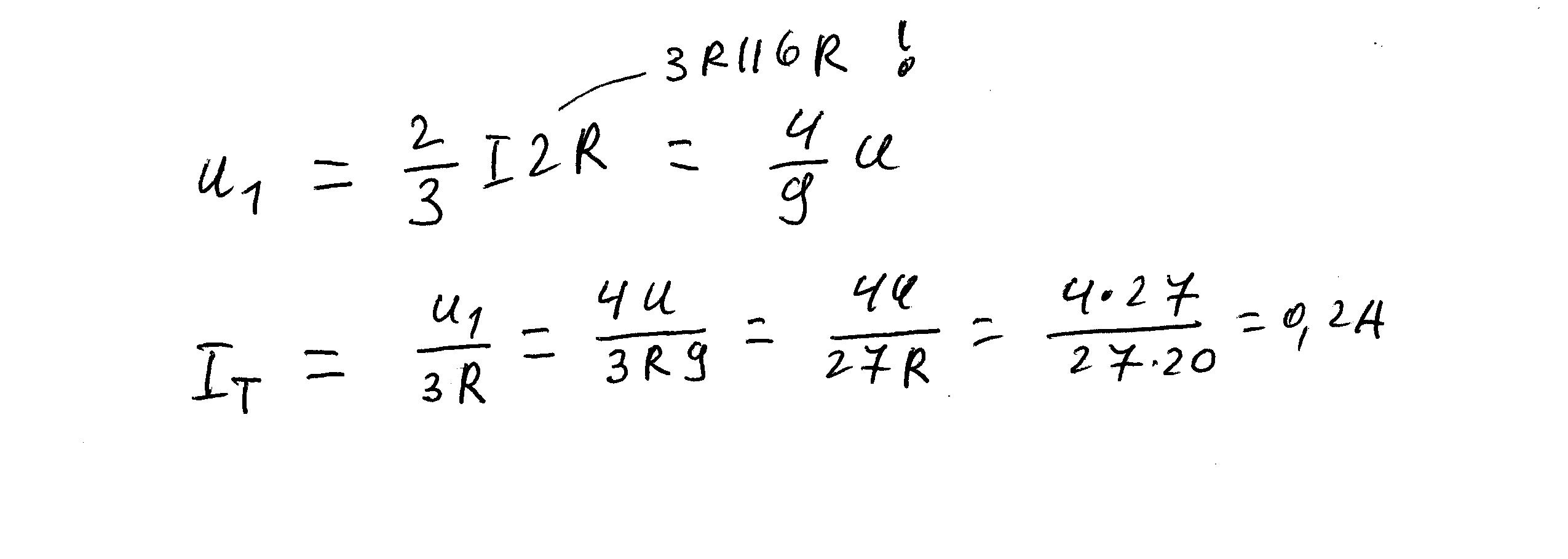

Во второй задаче немного ошибся в конце.
[IMG][/IMG]
