**chp** · 18.11.2011, 04:46

Цитата:

Сообщение от Грозощит

Это новые, а со старыми КИ-3

Начинал именно с ним. Похуже конечно, но за неимением....
Кстати выбираеться кабель из пучка не по максимуму сигнала, а по минимуму(катушка перпендикулярно), и как по горизонтали так и по вертикали.

**Александр** · 18.11.2011, 07:41

Цитата:

Небольшое дотолнение:
Лучше генератор включать в две жилы, а не "жила - земля".

Не всегда. Если включить в пару, чувствительность резко снижается

**Грозощит** · 18.11.2011, 11:05

Цитата:

Сообщение от Александр

Не всегда. Если включить в пару, чувствительность резко снижается

Всё верно, поперек по минимуму или в две жилы с низкой чувствительностью для поиска кабеля в пучке (стволе) или уточнения трассы. А для первичного нахождения заземленная с другого конца жила - земля. Применял ещё пару с конденсатором на другом конце, обратная волна смещалась и не вычиталась из прямой волны сигнала генератора. К стати, лучше не пару , а две жилы из разных пар. Парная скрутка в телефонной связи снижает эффект прослушивания, а тут бы этот эффект усилить.

Грозощит добавил 18.11.2011 в 11:06

Цитата:

Сообщение от tyubik

Чем-то ты мне моего первого ШНС напоминаешь. Тот тоже накидает слов неведомых, да аббревиатур тысячелетней давности (поди проверь), и любуется эффектом произведённым на нас, студентов. А в деле суетливым оказался.

К сказанному. В ПКТБ ЦШ и в НИИАС есть спецы, не нюхавшие СЦБ, или его забывшие, а разрабатывают системы и приборы, пишут инструкции. Поэтому всё так и работает. Чтобы не быть похожим на них, необходимо общение с эксплуатацией, не только с ШЛ и Зам Ш, что делаю по работе но и с живой линией, и поэтому ершистый, хамоватый, но прямой и болеющий за дело tubik - самый желанный собеседник. А теперь нотация от нудного старика: " Ты че никого не благодаришь, ты че один умный, а весь форум дураки?" Впрочем и я сам такой же. Исправляюсь. Тебе благодарность за прямоту.

**tyubik** · 18.11.2011, 17:13

Цитата:

Сообщение от Грозощит

Всё верно, поперек по минимуму или в две жилы с низкой чувствительностью для поиска кабеля в пучке (стволе) или уточнения трассы. А для первичного нахождения заземленная с другого конца жила - земля. Применял ещё пару с конденсатором на другом конце, обратная волна смещалась и не вычиталась из прямой волны сигнала генератора. К стати, лучше не пару , а две жилы из разных пар. Парная скрутка в телефонной связи снижает эффект прослушивания, а тут бы этот эффект усилить.

Грозощит добавил 18.11.2011 в 11:06

К сказанному. В ПКТБ ЦШ и в НИИАС есть спецы, не нюхавшие СЦБ, или его забывшие, а разрабатывают системы и приборы, пишут инструкции. Поэтому всё так и работает. Чтобы не быть похожим на них, необходимо общение с эксплуатацией, не только с ШЛ и Зам Ш, что делаю по работе но и с живой линией, и поэтому ершистый, хамоватый, но прямой и болеющий за дело tubik - самый желанный собеседник. А теперь нотация от нудного старика: " Ты че никого не благодаришь, ты че один умный, а весь форум дураки?" Впрочем и я сам такой же. Исправляюсь. Тебе благодарность за прямоту.

Держи "пять". Верно, незачем лицемерить и подобострастничать. Только я тоже уже год "пороху не нюхал". А на обиженных вод(к)у возят

**Грозощит** · 18.11.2011, 21:10

Цитата:

Сообщение от tyubik

Держи "пять". Верно, незачем лицемерить и подобострастничать. Только я тоже уже год "пороху не нюхал". А на обиженных вод(к)у возят

А я размечтался в Ивантеевку с ревизией ЦШ или ЦРБ. ШУТКА. Меня игры в статусы не сильно напрягают, но как тебя поблагодарил, превратился из новичка

в участника

**Admin** · 18.11.2011, 21:16

Цитата:

превратился из новичка в участника

новичок - если написано не более 30 сообщений, от 31 до 100 сообщений - участник

**tyubik** · 18.11.2011, 21:28

Цитата:

Сообщение от Грозощит

А я размечтался в Ивантеевку с ревизией ЦШ или ЦРБ. ШУТКА. Меня игры в статусы не сильно напрягают, но как тебя поблагодарил, превратился из новичка

в участника

а, ты знаешь, моему тренеру Аркадию Борисовичу уже 6-ой десяток лет. Ему что юниоров тренировать, что ветеранов (увы, по спортивным меркам я уже ветеран) - безразлично. Лишь бы результат был. Он не заслуженный, ни, даже, не международник. Но обязательный и грамотный. Обычный тренер под эгидой Москомспорта. Кстати, в 3-х минутах ходьбы от Балакиревского переулка

.
К чему это я... А, вот: искренне Ваш, Алёша-портвейн.
P.S.: Словами А.Б.Никитина: Мне не надо два оклада, дайте мне ключи от склада.

Владимир_ua · 18.11.2011, 22:41

Цитата:

Сообщение от Юлец

Не стану создавать отдельную тему. Вопрос такой. Какие у вас методы определения нужного кабеля в стволе? Если, например, кабелей идет штук 10, а нужен один из них?. Вот интересно кто как ищет?

Вместе с трасоискателем идёт катушка-маленьких размеров,(может и не везде в комплекте),её поочереди прислоняешь к кабелям-по наивысшему сигналу определяешь нужный кабель-всегда без проигрыша!Правда надо кабаль друг от друга развести хотя-бы сантиметров на 5.

jura · 04.12.2011, 20:13

трассоискатель "поиск"- подключаем один конец на землю, второй на жилу кабеля, эту жилу ищем датчиком типа "карандаш" прикладывая торец карандаша сбоку к разделанному кабелю. Метод хорош на действующих устройствах. Для 100-процентной уверенности-изоляцияи вход идет цешка.

**Механик 123** · 06.03.2023, 07:45

Где можно посмотреть таблицу цветового счета жил в кабелях СЦБ (если, конечно, такая существует)? То есть соответствие цветов пар их порядковым номерам. Например: синяя+белая жилы - 1 пара, оранжевая+белая - 2 пара и т.д.

**Александр** · 06.03.2023, 08:08

Цитата:

Сообщение от Механик 123

То есть соответствие цветов пар их порядковым номерам

ГОСТ 31995-2012 приложение В

**Механик 123** · 06.03.2023, 16:19

Цитата:

Сообщение от Александр

ГОСТ 31995-2012 приложение В

Спасибо)
Таблица для кабеля с числом пар до 12.
А если кабель 27х2 -?

**Александр** · 06.03.2023, 18:28

Цитата:

Сообщение от Механик 123

Таблица для кабеля с числом пар до 12.

Новый ГОСТ https://allgosts.ru/29/060/gost_34679-2020
Написано, что введён впервые, поэтому старый не отменяет

Максимальное число пар в элементарном пучке уменьшили до 10, но дополнили расцветкой элементарных пучков
Приложение А (расцветка) и приложение Б (число пучков в каждом кабеле)

**Узник Абакана** · 10.03.2023, 17:40

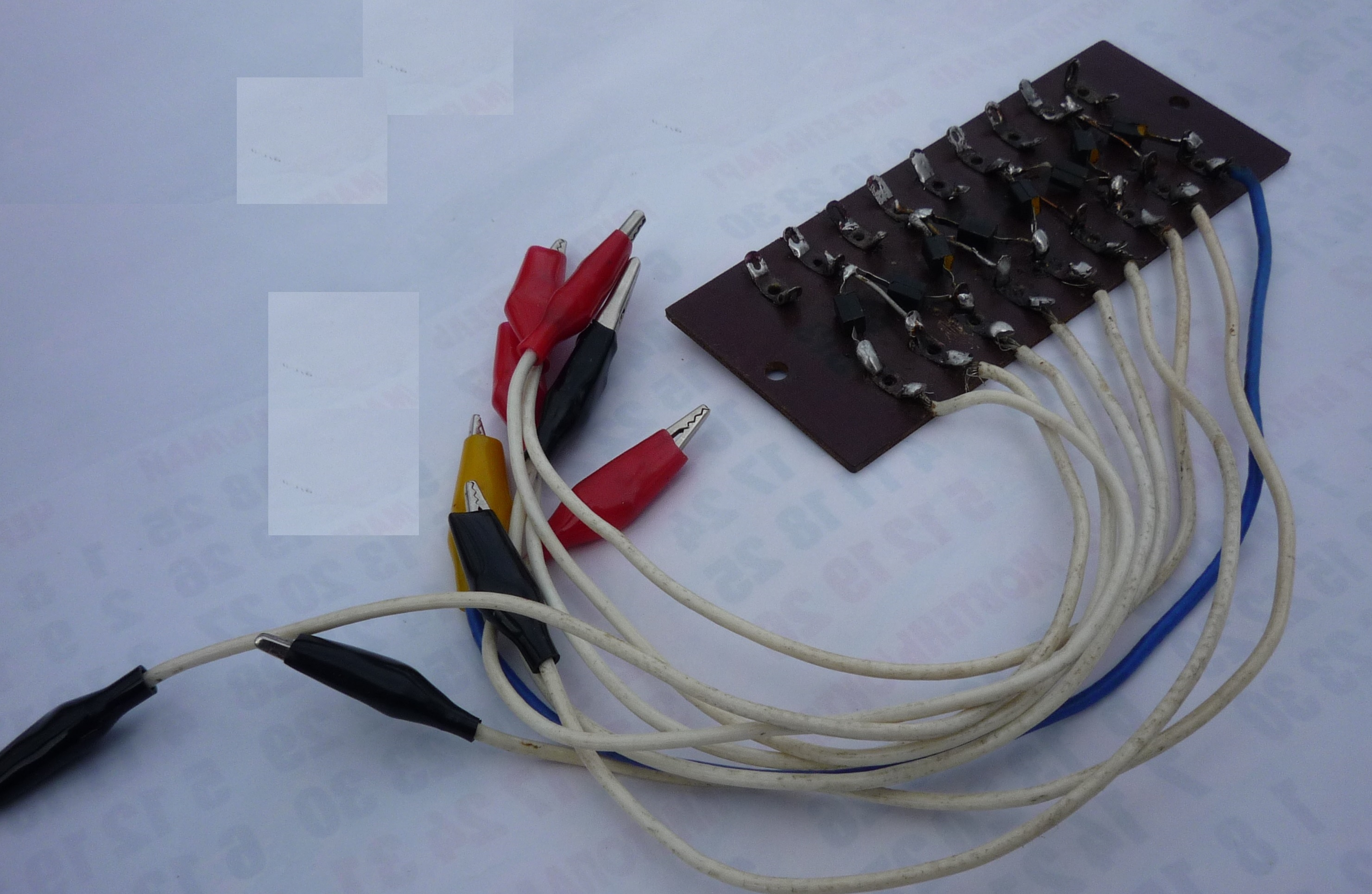

а у меня вот чего есть

скобарь74 · 10.03.2023, 18:35

Цитата:

а у меня вот чего есть

...прозвонка кабеля в одно лицо...?!

04.12.2011, 20:13	#84 (ссылка)
jura Кандидат в V.I.P. Регистрация: 30.01.2010 Сообщений: 19 Поблагодарил: 1 раз(а) Поблагодарили 1 раз(а) Фотоальбомы: не добавлял Репутация: 0	трассоискатель "поиск"- подключаем один конец на землю, второй на жилу кабеля, эту жилу ищем датчиком типа "карандаш" прикладывая торец карандаша сбоку к разделанному кабелю. Метод хорош на действующих устройствах. Для 100-процентной уверенности-изоляцияи вход идет цешка.
	Цитировать 0

06.03.2023, 07:45	#85 (ссылка)
Механик 123 Super V.I.P. Регистрация: 24.05.2017 Сообщений: 581 Поблагодарил: 573 раз(а) Поблагодарили 291 раз(а) Фотоальбомы: не добавлял Репутация: 588	Где можно посмотреть таблицу цветового счета жил в кабелях СЦБ (если, конечно, такая существует)? То есть соответствие цветов пар их порядковым номерам. Например: синяя+белая жилы - 1 пара, оранжевая+белая - 2 пара и т.д.
	Цитировать 0

10.03.2023, 17:40	#89 (ссылка)
Узник Абакана Super V.I.P. Регистрация: 01.03.2017 Сообщений: 2,119 Поблагодарил: 95 раз(а) Поблагодарили 405 раз(а) Фотоальбомы: не добавлял Репутация: 536	а у меня вот чего есть __________________ Разделение ШЧ на ПЧ и НГЧ
	Цитировать 0
