Тема: Пружинные шинные клеммы

Aleksei · 10.02.2011, 13:37

Здравствуйте! Кто-нибудь сталкивался с муфтами с шинными клеммами (ШК 2.5)? Какова надежность этих клемм?

**Поручик** · 11.11.2011, 08:17

весь мир на таких работает давно

**Максим-СЦБист** · 11.11.2011, 11:44

Цитата:

Какова надежность этих клемм

Что вы под надежностью в данном случае подразумеваете?

Максим-СЦБист добавил 11.11.2011 в 11:44
Со временем, так или иначе, все перейдем на такие муфты

neon2112 · 30.08.2012, 20:37

Это отечественный аналог немецкой фирмы Weidmuller, полностью взаимозаменяемы. Успешно прошли кучу испытаний, в том числе сдаточные эксплуатационные испытания на наших станциях, имеют сертификат РСФЖТ, так что в какой то степени они надежнее, чем их иностранный аналог.

**Кабанбай Батыр** · 30.08.2012, 22:34

Цитата:

Сообщение от neon2112

Это отечественный аналог немецкой фирмы Weidmuller, полностью взаимозаменяемы. Успешно прошли кучу испытаний, в том числе сдаточные эксплуатационные испытания на наших станциях, имеют сертификат РСФЖТ, так что в какой то степени они надежнее, чем их иностранный аналог.

Хотелось бы увидеть документы, подтверждающие Ваши слова...

neon2112 · 30.09.2012, 23:25

Цитата:

Сообщение от Александр Михайлович

Хотелось бы увидеть документы, подтверждающие Ваши слова...

Официальные документы должен предоставить отдел маркетинга завода изготовителя ОАО "Завод Атлант".

Вот их сайт http://www.zavodatlant.ru/template.php?parce=shin&id=1

**Кабанбай Батыр** · 01.10.2012, 00:12

Цитата:

Сообщение от neon2112

Официальные документы должен предоставить отдел маркетинга завода изготовителя ОАО "Завод Атлант".

Ув.neon2112, Вы не в курсе чем Технические условия отличаются от ГОСТ ? А я Вам скажу, тем, что в ТУ можно написать всё, что душе угодно!
Вы сами хоть протоколы испытаний видели ?

Зы:так, к сведению, аппаратура РЦ испытывается при 27 кВ !

**led** · 01.10.2012, 05:51

И, тем не менее, указание 1247/1731 говорит нам о применении муфт с этими клеммами.

**Андрей13** · 26.01.2013, 17:43

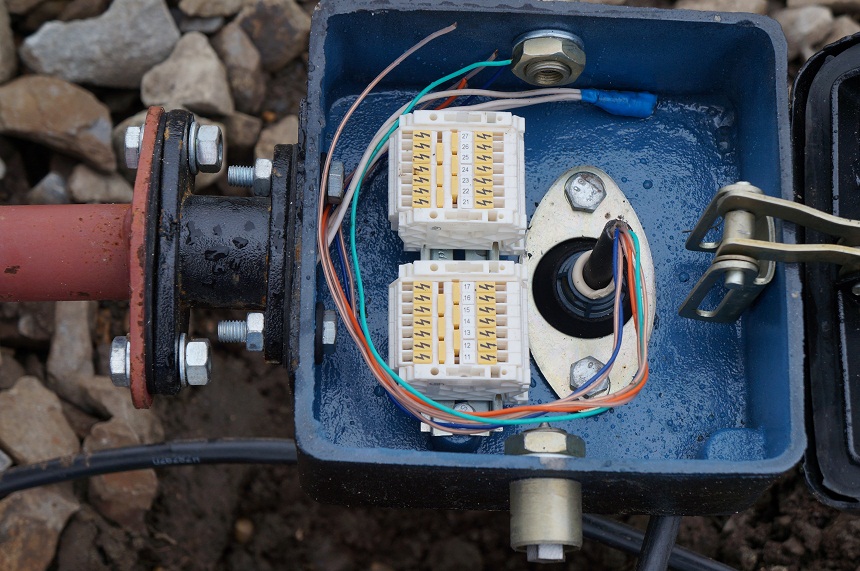

Сейчас в муфтах, путевых и трансформаторных ящиках широко применяются шинные клеммы в виде блоков БШК.
Шинная клемма (ШК-2,5) - аналог клеммы ZDU2,5 фирмы Weidmueller - изолированная деталь, закрепляемая на носителе (монтажной шине) и служащая для обеспечения механических и электрических соединений медных проводов сечением от 0,5 до 2,5 мм2.
Насколько надежно такое соединение в условиях русской зимы и жаркого лета? Не придется ли по истечении определенного времени убирать эти шинные клеммы из напольных устройств СЦБ?

**Admin** · 26.01.2013, 18:16

потеря контакта через n лет обеспечена

Tim · 13.04.2013, 23:10

Муфты и ящики с клеммами ШК-2,5 успешно прошли весь комплекс испытаний, в т.ч. и на климатику (перепады температур). По поводу долговечности - ничто не вечно

Tim · 13.04.2013, 23:13

в РЖД Технические условия пишутся не на колбасу - что угодно туда не запихнуть. Есть Отраслевой стандарт (ОСТ 32), в котором жестко прописаны требования к разрабатываемому оборудованию ЖАТ - вот по нему и пишутся ТУ. Указание ГТСС издается только после проведения ВСЕГО комплекса испытаний и постановки на производство.

**Андрей13** · 14.04.2013, 22:51

Цитата:

Сообщение от Tim

в т.ч. и на климатику (перепады температур)

Изоляционный материальчик из которого сделаны шинные клеммы довольно хрупкий. Завод дает гарантию на температуру окружающей среды, С -60…+60 с количество сочленений-расчленений - 100 и минимальным сроком сохраняемости - 20 лет. Ну что же посмотрим как это изделие поведет себя в эксплуатации в жару, морозы и постоянную вибрацию.

**EmerCom** · 15.04.2013, 09:06

У нас такие клеммы (правда WAGO) используются достаточно долго, отказов по ним почти нет ( за 6 лет 1 отказ - повышение переходного). Были случаи когда соединение "выживало" наезд на муфту (точнее шкаф) техники, то есть шкаф сбит, клеммы со стойки слетели, но контакт не пропал.

Shoorup · 15.04.2013, 10:15

Удалено
