Сувенир ИНДИКАТОР

Д. ЛЕКОМЦЕВ, г. Орёл

Автономные светодиодные садовые светильники (газонные светильники) на солнечных батареях хорошо подходят для изготовления на их основе различных электронных конструкций [1, 2]. Низкая цена, простое устройство и наличие деталей, которые можно применить в различных радиолюбительских разработках, делают их популярными у любителей электроники. В предлагаемой вниманию читателей статье предлагается изготовить на основе такого светильника сувенир, стилистика которого навеяна мультфильмом "Тайна третьей планеты".
Наверное, среди читателей журнала "Радио" не найдётся тех, кто не видел этот замечательный мультипликационный фильм режиссёра Романа Качанова. Этот мультфильм — экранизация повести Кира Булычёва (Игорь Можейко) и снят по его сценарию. В этом мультфильме фигурирует загадочное инопланетное животное "Индикатор”, которое представляет собой параллелепипед на тонких ножках. По сюжету это существо способно менять свой цвет в зависимости от того, какие эмоции оно испытывает.

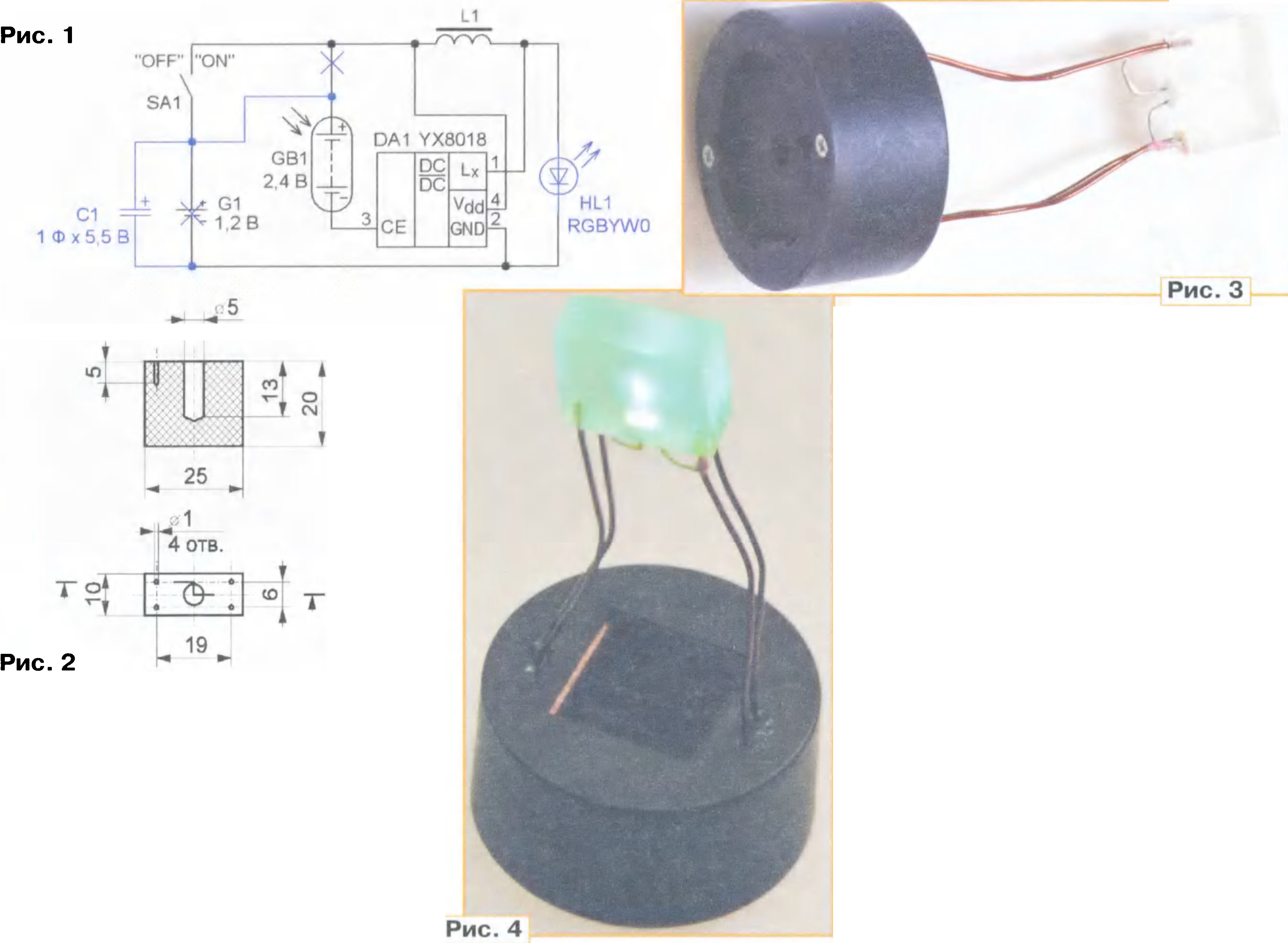

За основу конструкции сувенира был взят автономный садовый светильник в цилиндрическом корпусе. В светлое время суток в таком светильнике солнечная батарея заряжает Ni-Mh аккумулятор ёмкостью около 40 мА*ч и номинальным напряжением 1,2 В. При снижении освещённости от этого аккумулятора питается повышающий преобразователь напряжения на микросхеме YX8018, от которого, в свою очередь, и питается светодиод. В схему светильника были внесены незначительные изменения и проведены замены некоторых элементов. Это показано на рис. 1, где все изменения выделены цветом. Светодиод белого свечения был заменён переливающимся разно-
цветным светодиодом RGBVW0 [3]. Так как от сувенира не требовалась длительная автономная работа, и была необходимость сделать его долговеч-
ным и необслуживаемым, указанный аккумулятор был удалён, и на его место установлен ионистор С1 ёмкостью 1 Ф с номинальным напряжением 5,5 В. Эта доработка была проведена потому, что аккумулятор через несколько лет может выйти из строя, потерять герметичность и повредить своим содержимым соседние электронные компоненты. С питанием от ионистора максимальное время работы устройства после его зарядки составляет 6...7 мин. По мере снижения напряжения на ионисторе цвет свечения светодиода HL1 меняется с многоцветного на красный.
Впрочем, можно не проводить замену аккумулятора ионистором, в этом случае с полностью заряженным аккумулятором продолжительность работы сувенира существенно увеличится.

Основанием сувенира служит корпус садового светильника диаметром 55 мм и высотой 25 мм. Он является своеобразным пьедесталом, на котором стоит "Индикатор". В корпусе просверлены четыре отверстия диаметром 1,1 мм для ног "Индикатора". Они изготовлены из медного лакированного провода диаметром 1 мм. Длина ног составляет примерно 60...70 мм. Две из них используются для подачи питания на светодиод HL1. Ноги "Индикатора" зафиксированы в отверстиях с помощью клея. Тело "Индикатора" изготовлено из органического стекла толщиной 10 мм. Его габаритные размеры — 25x20x10 мм, в нём просверлены отверстия для крепления ног и установки светодиода. Чертёж этой детали представлен на рис. 2.

После изготовления тела "Индикатора" его внешнюю поверхность следует обработать мелкозернистой наждачной бумагой так, чтобы она стала равномерно матовой. Внешний вид собранного устройства представлен на рис. 3.

Устройство не требует настроек и
при правильной сборке начинает работать сразу (рис. 4), если, конечно, аккумулятор или ионистор заряжен. Этот сувенир хорошо подходит на роль первого устройства начинающего любителя электронных самоделок.
ЛИТЕРАТУРА
1. Нечаев И. Сигнализатор необходимости полива комнатных растений. — Радио,
2017, № 10, с. 50—53.
2. Лекомцев Д. Автономные пробники. — Моделист-конструктор, 2022, № 12, с. 16—18.
3. RGBVW0 (7 color). — URL: https://www.
chipdip.ru/product/5-mm-rgbyw0-7-color (04.07.23).
