Микрокомпьютеры Raspberry Pi

Р. СЕРГЕЕНКО, г. Гомель, Беларусь

икрокомпьютер — это одноплатный модуль на базе прикладного процессора, по возможностям соответствующий компьютеру начального уровня и имеющий размер с банковскую карту. Прикладной процессор, согласно англоязычной терминологии, называется Application Processor (АР), а микрокомпьютер, он же одноплатный компьютер, — Single Board Computer (SBC).
Первым массовым SBC считается Raspberry Pi (RPi), который был представлен в виде концепта в мае 2011 г. британцем David John Braben. Слово "Raspberry" в переводе означает "малина", что созвучно с популярными в то время "фруктовыми" названиями бытовой электроники: Apple, BlackBerry, Apricot. Слово "Pi" (рус. "пай") является отсылкой к языку программирования Python, который широко используется в RPi.
Все изделия RPi делятся на пять поколений в зависимости от типа применяемого АР. Строго говоря, модули первого и второго поколений, а также RPi Pico относятся к промежуточному звену между микроконтроллерными платами и SBC. Причина — низкая тактовая частота АР (менее 1 ГГц), что не соответствует классификации, предложенной в книге https://dmkpress.com/files/ PDF/978-5-93700-264-8-2.pdf

Состав SBC-версий RPi:

• — RPi ЗА+, RPi ЗВ, RPi ЗВ+ — модули третьего поколения с четырёхъядерным АР ВСМ2837, тактовая частота — 1,2... 1,4 ГГц, ОЗУ —0,5... 1 ГБ, интерфейсы: Ethernet, HDMI, microSD, 4xUSB 2.0, Wi-Fi, Bluetooth 4, MIPI DSI, MIPI CSI, TV-Out, 28xGPIO;
• — RPi 4B — модуль четвёртого поколения с четырёхъядерным АР ВСМ2711, тактовая частота — 1,5...1,8 ГГц, ОЗУ — 1...8ГБ, интерфейсы: Gigabit Ethernet, 2xHDMI, microSD, 4xUSB 2.0/3.0, Wi-Fi, Bluetooth 5, MIPI DSI, MIPI CSI, TV-Out, 28xGPIO;
• — RPi 400 аналогичен по функциям RPi 4B, но в корпусе мини-ПК с клавиатурой;
• — RPi 5 — свежий модуль пятого поколения образца 2023 г. с четырёхъядерным АР ВСМ2712, тактовая частота — 2,4 ГГц, ОЗУ — 4...8 ГБ, интерфейсы аналогичны RPi 4В с добавлением PCIe 2.0, RTC, Power On/Off и увеличенной производительностью MIPI DSI/CSI и GPU;
• — RPi Zero, RPi Zero W, RPi Zero 2W — упрощённые модули с АР ВСМ2835, RP3A0, работающие на частоте 1 ГГц, ОЗУ — 512 МБ, интерфейсы: USB 2.0, Wi-Fi, Bluetooth 4, HDMI, microSD, MIPI-CSI, 28xGPIO;
• — RPi Computer Module 3, RPi Computer Module 4 — версии модулей RPI 3x, RPi 4B в формфакторе SODIMM (200 печатных ламелей, 46 линий GPIO), рассчитанные на подключение к специальной переходной плате RPi Computer Module IO Board.

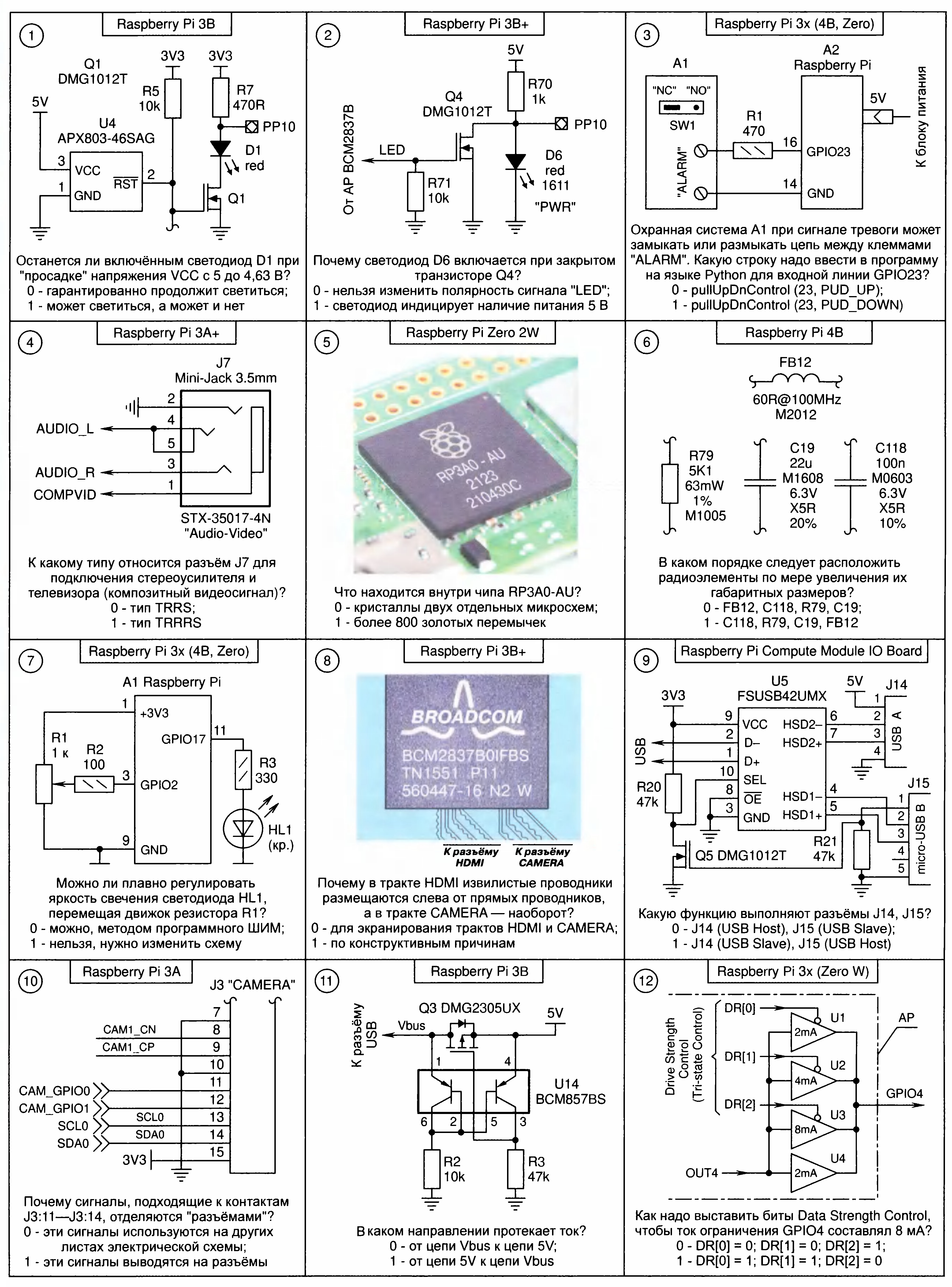

В таблице показаны фрагменты схем и фотографий SBC семейства RPi (https://www.raspberrypi.com/ documentation/). На каждый вопрос викторины следует выбрать ответ 0 или 1, после чего записать их в ряд слева направо в виде двоичного числа. Если после перевода в десятичный вид получится 3185 или 3313, значит, все ответы правильные.
