Каскады усиления промежуточной частоты, детекторы и цепи автоматической регулировки усиления

Немаловажную роль в супергетеродинных приемниках играют каскады усилителей промежуточной частоты. Они обеспечивают необходимое усиление по высокочастотному тракту и избирательность приемника по соседнему каналу. Кроме того, в этих каскадах осуществляется автоматическая регулировка усиления. Несмотря на столь ответственные функции, каскады усиления промежуточной частоты сравнительно просты в схемах и налаживании. Существующие разновидности схем различаются лишь по конструктивному выполнению нагрузок. Большое распространение получили одиночные контуры. Вызвано это в основном простотой их настройки, произвести которую можно без специальных измерительных приборов. Полосовые фильтры встречаются очень редко и обычно в сложных приемниках промышленного изготовления.

В последнее время появилась новая разновидность нагрузки — многоконтурный фильтр сосредоточенной селекции, обеспечивающий высокую избирательность приемника по соседнему каналу. По сложности налаживания он аналогичен полосовому фильтру и пока довольно редко применяется радиолюбителями.

Часто в радиолитературе встречаются схемы каскадов усилителей с нейтрализацией нежелательной внутренней проводимости в транзисторах. Применение нейтрализации позволяет получить несколько более устойчивое усиление транзистора, нежели без нее, но это очень кропотливая, трудоемкая работа. Использование в усилителях современных транзисторов П15, П401— П403 и правильный выбор их режимов практически гарантируют хорошую работу каскадов промежуточной частоты без применения нейтрализации. Прибегать к ее помощи нужно лишь в случаях использования транзисторов с-низкой граничной частотой.


Неотъемлемой частью усилителей промежуточной частоты являются детекторы и цепи автоматической регулировки усиления. Детекторы обычно выполняют на полупроводниковых диодах и реже на транзисторах, которые, кроме детектирования, одновременно и усиливают преобразованный сигнал.

Наибольшее предпочтение отдается диодным детекторам, потому что они имеют очень простые схемы и не требуют никакого налаживания. Этого нельзя сказать о транзисторных детекторах. Схемы их значительно сложнее, имеют большое число деталей и требуют тщательного подбора режима работы транзистора. Если не выполнено последнее условие, то транзистор одинаково плохо работает и как детектор, и как низкочастотный усилитель.

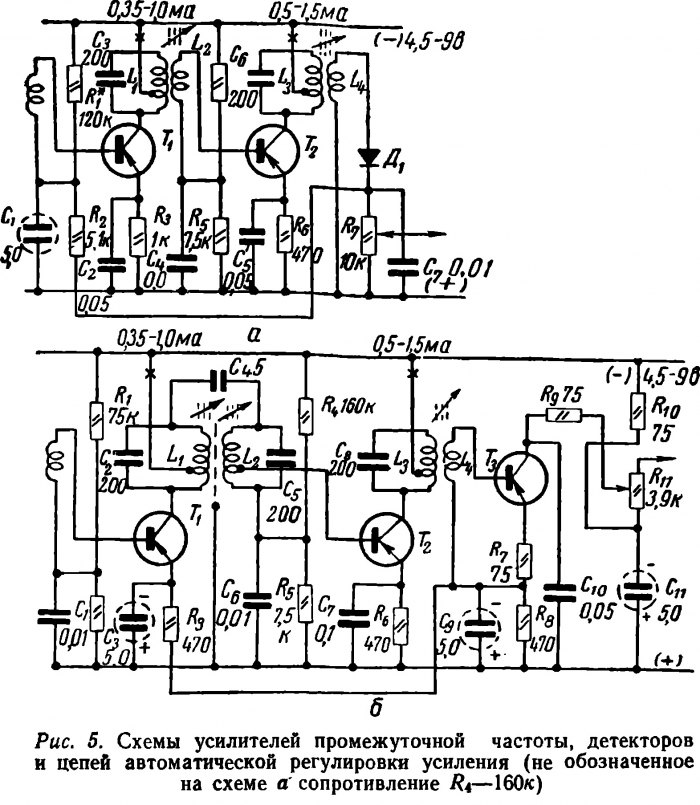

Почти во всех супергетеродинных приемниках применяются цепи автоматической регулировки усиления, устраняющие перегрузку отдельных каскадов при настройке приемника на мощные местные станции. Обычно в схемном решении цепи регулирования просты и практически не требуют налаживания. Два варианта схем усилителей промежуточной частоты показаны на рис. 5.

В варианте рис. 5,а схема выполнена на одиночных контурах с детектором на полупроводниковом диоде. Автоматическая регулировка усиления осуществляется по цепи базы транзистора Тг.

В варианте рис. 5, б в первом каскаде применен двухзвенный фильтр сосредоточенной селекции, во втором — одиночный контур. Детектор выполнен на транзисторе. Автоматическая регулировка усиления осуществляется по цепи эмиттера транзистора Т\.

В схемах можно использовать контурные катушки, выполненные на горшкообразных сердечниках типа СБ-la из карбонильного железа, помещенные в экраны. Емкости конденсаторов указаны с учетом применения экранов. Для работы на частоте 465 кгц катушки должны иметь следующие данные: коллекторные 65+95 витков провода ПЭЛ 0,1, связи — 9—10 витков провода ПЭЛ 0,12—0,15. Катушка связи с диодным детектором может иметь 25—35 витков того же провода.

Применяемые транзисторы указанных выше типов должны иметь коэффициенты усиления р = 50120 для первого каскада и 40-*-60 для второго.

Кроме описанных высокочастотных каскадов, в приемниках почти всегда применяются и каскады усиления низкой частоты. Схемы их обычно просты и легко осваиваются радиолюбителями. Поэтому в настоящей главе не говорится о низкочастотных усилителях.
