Тема: Технология проверки степени нагрева элементов и приборов СЦБ

**Igorun** · 09.04.2011, 18:39

ФИЛИАЛ ОАО «РЖД»
КРАСНОЯРСКАЯ
ЖЕЛЕЗНАЯ ДОРОГА

УТВЕРЖДАЮ:
Начальник службы автоматики
и телемеханики Красноярской ж.д. - филиала ОАО «РЖД»

____________ Е.Ю. Банных

«____» __________ 2011 г.

ОПЕРАЦИОННЫЕ КАРТЫ №70А
по проверке нагрева устройств СЦБ
при помощи тепловизора

СОГЛАСОВАНО:
Заместитель начальника службы автоматики и телемеханики

____________ Ф.В. Петренко

«____» __________ 2011 г.

Красноярск 2011
Технология проверки степени нагрева
элементов и приборов СЦБ на Красноярской железной дороги

Допустимые степени максимального нагрева элементов:
Силовые трансформаторы питающей установки и преобразователи - 70°С;
Катушка работающего контакта - 75°С;
Магнитопровод силовых трансформаторов питающей установки - 70°С;
Контактные части силовых электрических цепей - 50°С;
Предохранители - 50°С;
Магнитные пускатели - 50°С;
Дроссельная перемычка - 120°С;

КярЖД
Служба АТ

ОПЕРАЦИОННАЯ КАРТА

Измерительные приборы: тепловизор testo.

1. Общие требования

Измерения температур производить на расстоянии от объекта измерений в пределах 0,6 – 1,5 метра. При использовании лазера-указателя не допускать наве-дение прибора на человека. Не наводить прибор на солнце. Измерение произво-дить при температуре окружающего воздуха, не более 30°С. Обязательно добить-ся четкого отображения изображения, путем вращения кольца объектива. Для контроля состояния нагрева устройств тепловизор позволяет делать снимки кото-рые при необходимости могут послужить документальным подтверждением. Для записи данных об измерениях необходимо завести журнал формы ШУ-2. Пример расчета: температура окружающего воздуха +20°С, трансформатор нагрелся до +60°С, результат для внесения в журнал 40°С.

2. Измерение температуры дроссельных перемычек

Измерения температур производить 1 раз в год в период с 1 июня по 15 ок-тября. Для определения нагрева дроссельных перемычек необходимо с полностью
заряженной батареей в приборе проследовать на перегон/станцию. Навести вклю-ченный прибор на места подключения дроссельных перемычке к усовикам дрос-сель трансформаторов и к рельсам. Для определения степени нагрева необходимо навести прибор на перемычку, таким образом, чтоб центральное перекрестие на-ходилось на измеряемом объекте, информация о температуре отображается в ре-альном времени. В местах подключения «отсоса» подстанций необходимо прове-рять все соединения от места подключения до ввода на подстанцию. Результат измерений зафиксировать в журнале.

3. Измерения температуры в питающих установках

Измерения температур производить 1 раз в 2 года. Измерению подлежат предохранители, приборы, пускатели, болтовые соединения, трансформаторы. Для измерения необходимо включенным прибором навести на измеряемый объ-ект. Результат измерений зафиксировать в журнале.

4. Измерение температуры контура заземления

и заземляющих проводников
Измерения температур производить 1 раз в 2 года. Измерению подлежат все места сварки и болтовых соединений. Для измерения необходимо включенным прибором навести на измеряемый объект. Необходимо произвести проверку всех шин от места подключения к питающей/стативу до контура заземления. Результат измерений зафиксировать в журнале.

5. Измерение температуры брони кабеля на вводе

Измерения температур производить 1 раз в 2 года. Измерению подлежат все места соединения брони кабеля с заземляющим проводником. Для измерения не-обходимо включенным прибором навести на измеряемый объект. Результат изме-рений зафиксировать в журнале.
Выявленные недостатки должны быть устранены.

Исп. Тоскин Федор Александрович, Ш

**VIC** · 10.04.2011, 11:16

вот бы мне зимой на денек погонять ... может хоть понял, почему в кабинете дубак

VIC добавил 10.04.2011 в 11:16
фотка есть у кого девайса сего? в нете все какие-то мелкие

**Суховерша Алексей** · 10.04.2011, 17:03

Цитата:

фотка есть у кого девайса сего? в нете все какие-то мелкие

Что такое "девайс"?

**Андрей13** · 10.04.2011, 21:16

Цитата:

фотка есть у кого девайса сего? в нете все какие-то мелкие

Девайс(устройство)

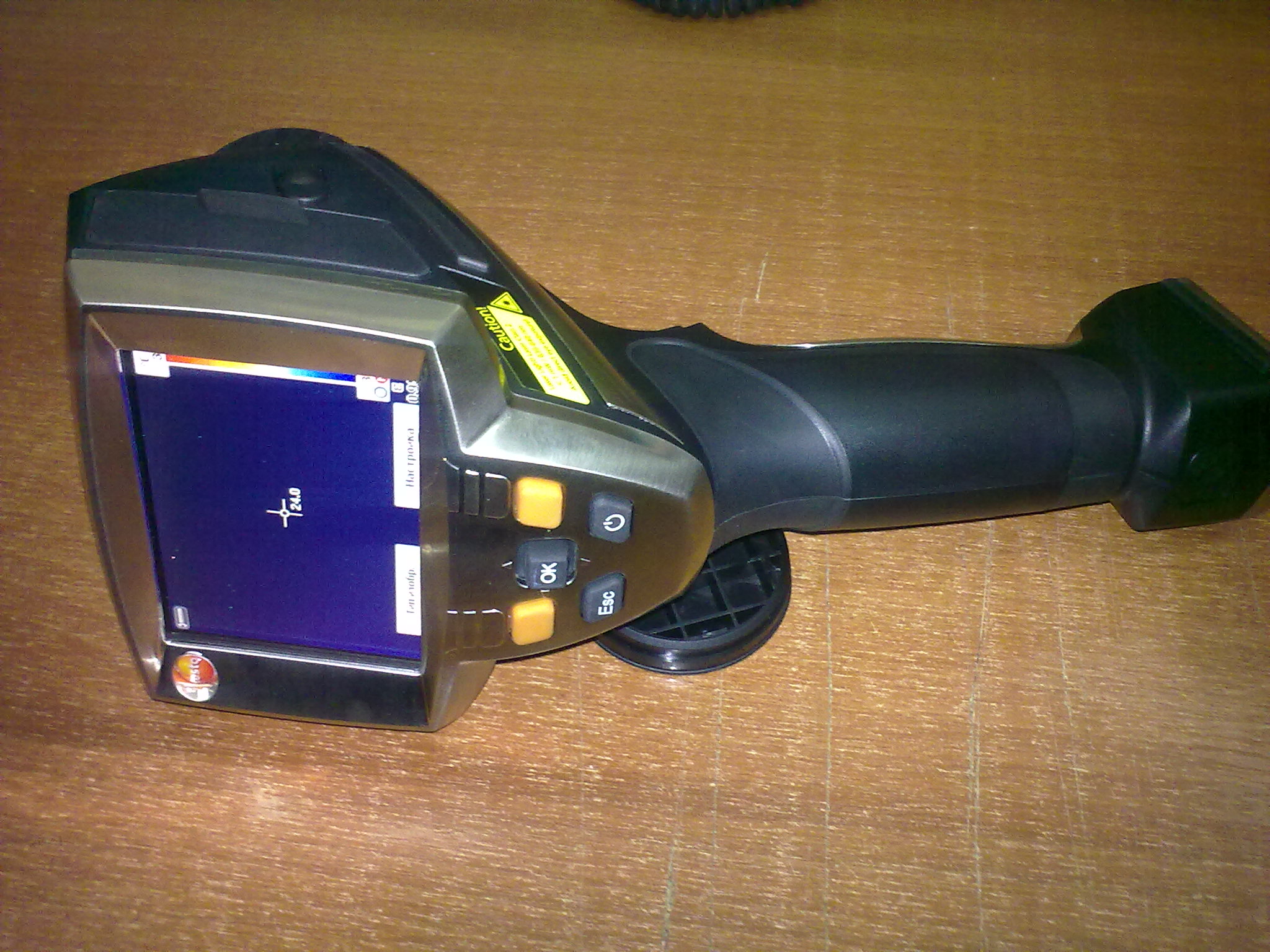

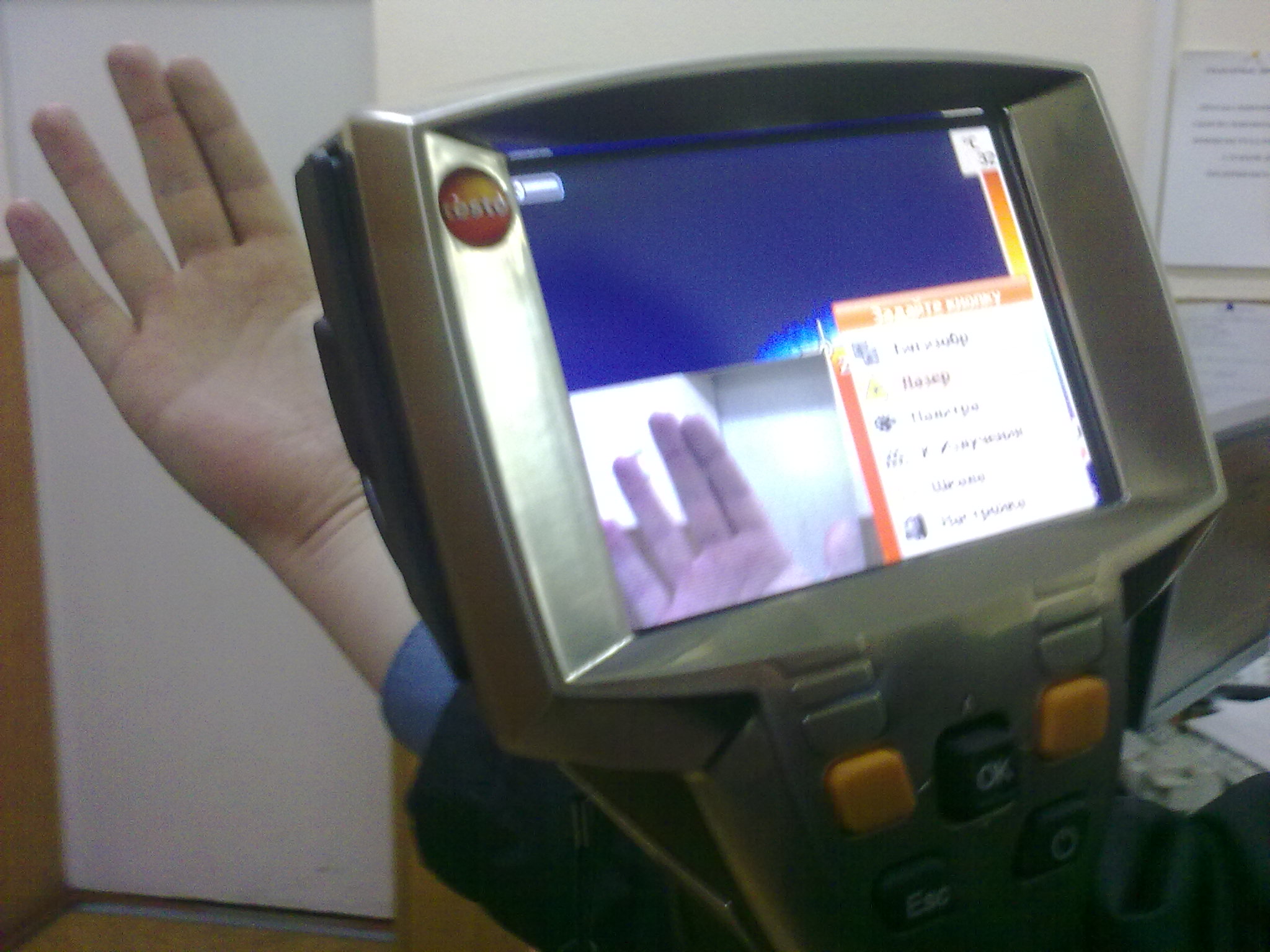

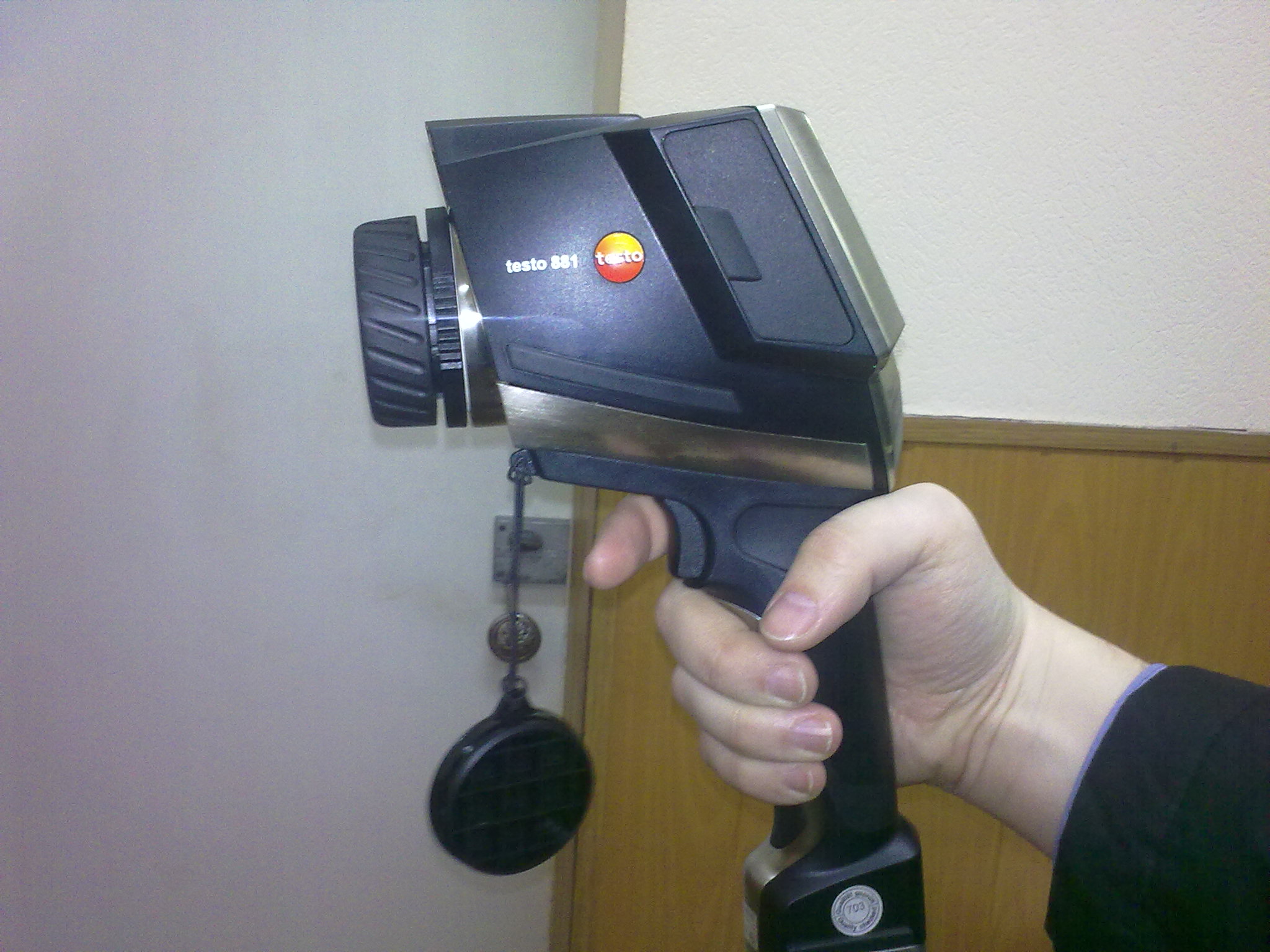

фото:

Kast197 · 08.03.2012, 15:21

Уважаемые коллеги, а откуда такие конкретные цифры степени нагрева элементов, насколько мне известно имеются значения нагрева в зависимосити от температуры окружающей среды?!

**Суховерша Алексей** · 08.03.2012, 16:23

Цитата:

Сообщение от Igorun

ФИЛИАЛ ОАО «РЖД»
КРАСНОЯРСКАЯ
ЖЕЛЕЗНАЯ ДОРОГА

УТВЕРЖДАЮ:
Начальник службы автоматики
и телемеханики Красноярской ж.д. - филиала ОАО «РЖД»

____________ Е.Ю. Банных

«____» __________ 2011 г.

ОПЕРАЦИОННЫЕ КАРТЫ №70А
по проверке нагрева устройств СЦБ
при помощи тепловизора

СОГЛАСОВАНО:
Заместитель начальника службы автоматики и телемеханики

____________ Ф.В. Петренко

«____» __________ 2011 г.

Красноярск 2011
Технология проверки степени нагрева
элементов и приборов СЦБ на Красноярской железной дороги

Допустимые степени максимального нагрева элементов:
Силовые трансформаторы питающей установки и преобразователи - 70°С;
Катушка работающего контакта - 75°С;
Магнитопровод силовых трансформаторов питающей установки - 70°С;
Контактные части силовых электрических цепей - 50°С;
Предохранители - 50°С;
Магнитные пускатели - 50°С;
Дроссельная перемычка - 120°С;

КярЖД
Служба АТ

ОПЕРАЦИОННАЯ КАРТА

Измерительные приборы: тепловизор testo.

1. Общие требования

Измерения температур производить на расстоянии от объекта измерений в пределах 0,6 – 1,5 метра. При использовании лазера-указателя не допускать наве-дение прибора на человека. Не наводить прибор на солнце. Измерение произво-дить при температуре окружающего воздуха, не более 30°С. Обязательно добить-ся четкого отображения изображения, путем вращения кольца объектива. Для контроля состояния нагрева устройств тепловизор позволяет делать снимки кото-рые при необходимости могут послужить документальным подтверждением. Для записи данных об измерениях необходимо завести журнал формы ШУ-2. Пример расчета: температура окружающего воздуха +20°С, трансформатор нагрелся до +60°С, результат для внесения в журнал 40°С.

2. Измерение температуры дроссельных перемычек

Измерения температур производить 1 раз в год в период с 1 июня по 15 ок-тября. Для определения нагрева дроссельных перемычек необходимо с полностью
заряженной батареей в приборе проследовать на перегон/станцию. Навести вклю-ченный прибор на места подключения дроссельных перемычке к усовикам дрос-сель трансформаторов и к рельсам. Для определения степени нагрева необходимо навести прибор на перемычку, таким образом, чтоб центральное перекрестие на-ходилось на измеряемом объекте, информация о температуре отображается в ре-альном времени. В местах подключения «отсоса» подстанций необходимо прове-рять все соединения от места подключения до ввода на подстанцию. Результат измерений зафиксировать в журнале.

3. Измерения температуры в питающих установках

Измерения температур производить 1 раз в 2 года. Измерению подлежат предохранители, приборы, пускатели, болтовые соединения, трансформаторы. Для измерения необходимо включенным прибором навести на измеряемый объ-ект. Результат измерений зафиксировать в журнале.

4. Измерение температуры контура заземления

и заземляющих проводников
Измерения температур производить 1 раз в 2 года. Измерению подлежат все места сварки и болтовых соединений. Для измерения необходимо включенным прибором навести на измеряемый объект. Необходимо произвести проверку всех шин от места подключения к питающей/стативу до контура заземления. Результат измерений зафиксировать в журнале.

5. Измерение температуры брони кабеля на вводе

Измерения температур производить 1 раз в 2 года. Измерению подлежат все места соединения брони кабеля с заземляющим проводником. Для измерения не-обходимо включенным прибором навести на измеряемый объект. Результат изме-рений зафиксировать в журнале.
Выявленные недостатки должны быть устранены.

Исп. Тоскин Федор Александрович, Ш

Не могу не поскалозубить над инструкциями (у Задорнова, что-ли научился)....
Ну, зачем ещё журнал ШУ-2 заводить для этого? Нашёл нагрев выше допустимого - занимайся проблемой.
А что только стоит рекомендация, о том, чтобы проверить нагрев дроссельных перемычек, надо зарядить прибор и отправиться на перегон/станцию. Были прецеденты?

**Евгений002** · 08.03.2012, 16:41

Каждая вторая блондинка проверяет дроссельные перемычки на складе:
Девайс же такой гламурненький.

**Андрей13** · 17.11.2012, 20:35

Проверка степени нагрева элементов и приборов СЦБ в панелях питания

1

Как скачать на компьютер это видео?
