Дмитрий Мазур

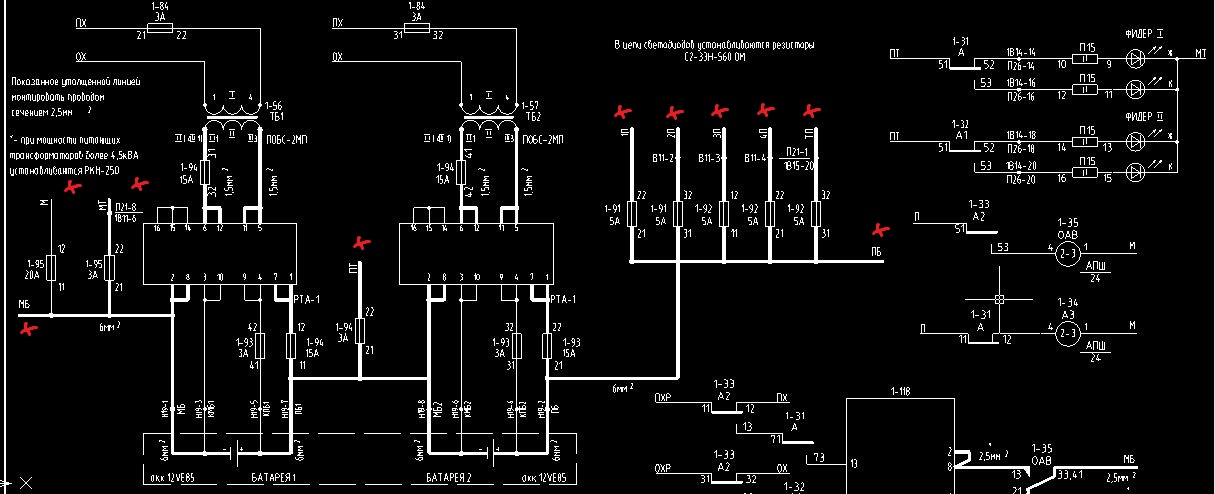

Всем привет! Публикую картинку схемы электропитания блок-поста. Эц выполнена по альбому ЭЦ-12-03. Интересуют два вопроса:
1) Где полюса "П"? "МТ"? Может там большинство дублируется?
2) Какие номиналы по напряжению?

На картинке полюса для наглядности отметил кристиком

Спасибо!

[IMG][/IMG]

sunserone

У тебя две группы полюсов питания ПТ-МТ(М,МБ) 12 вольт это для питания пульт-табло (нужно 6В поэтому гасят резисторами 560 Ом), может в кодировании еще используют для ТШ. Вторая группа ПБ(1П,2П,3П,4П,ТП)-МБ(М,МТ) 24 вольта для питания постовых схем. Полюса 1П,2П,3П,4П это стативные плюсы, он же в схемах обозначается П, при этом смотрят на каком стативе контакт (например на А2 подан П, он на стативе 1 (место 1-33) следовательно подразумевается что этот П это на самом деле 1П). ТП это плюс на пульт-табло, как правило на кнопки. Есть третья группа 12 вольт ПБ-ПТ но навряд ли ее используют. Как то так, для студента схема пойдет, в реалии схема кривая.

__________________
Делай всё по чертежу.

AlexK456

Вообще то у нас применяются стандартные стойки питания с ЩВПУ, ПВ3-ЭЦ, ПР3-Эц, для питания светодиодного табло блоки БПТ сразу на 6В.

Admin

в первом посте идет речь о блок-посте по 5945/2449д-ТМП. В самом ТМП нет вообще питающей, коммутация однофазных фидеров - при помощи аварийного реле, питание пульта - от одной группы аккумуляторов 14В через резисторный делитель

т.е. никаких ПВ3 там не предусмотрено

ну и есть еще Дополнение 1 к 5945/2449д-ТМП (8487-СЦБ.ТР) «Применение питающей установки УЭП-У1-3000-МС для действующих временных блок-постов по 5945/2449д-ТМП» - тут ТП-ТМ = 24В, резистор в исоеце соответсвенный
