**Александр** · 06.01.2015, 19:39

Цитата:

Сообщение от kombat.79

Из вышесказанного видно вывод: где найти ШЧУ ,который сможет посчитать нормы для 71 стрелки, 60 светофоров, 30 рельсовых цепей, 4 группы обдувки, 6 лучей обогрева стрелочных приводов.И все это с учетом R изоляции кабеля.

Может, проще найти 1 ШН (ШЦМ, ШНС), который знает формулу сопротивления цепи при параллельном соединении резисторов, и 1 ШЧУ, который подпишет нормы?

скобарь74 · 06.01.2015, 21:21

Цитата:

где найти ШЧУ

Со своим-то ШЧУ говорил-то?!

serжант · 07.01.2015, 10:22

[quote=A нас рать!;233937]Если даже 100 МОм, то на 1 км в трех жилах маємо 100/3=33 МОм, а 33 МОм || 12.5 (25/2) ну ни как не 12.5, а 9.1 МОм.

Почему 9.1 МОм

serжант добавил 07.01.2015 в 11:22
Может 9.066?

serжант · 07.01.2015, 13:16

И в какой инструкции расписан данный расчет?

kombat.79 · 07.01.2015, 13:21

Думаю, многие согласятся , что при любой длине кабеля Rизоляции схемы включения устройства будет всегда меньше чем Rтрансов. И если оставить расчет изоляции только по Rтрансформаторов тогда эти расчеты норм изоляции станут намного проще.

serжант · 07.01.2015, 13:25

В чем я себя обманываю? Укажите на ошибку

serжант добавил 07.01.2015 в 14:25
Со ссылками на инструкцию, пожалуйста

kombat.79 · 17.01.2015, 12:44

Представляю выбор норм изоляции кабеля для линейных цепей и схем увязки
http://morepic.ru/?v=did_5389.jpg

**Adagumer** · 17.01.2015, 13:18

Цитата:

Сообщение от kombat.79

Представляю выбор

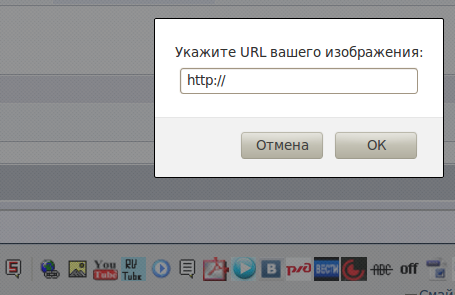

Вставляйте картинку с помощью жёлтого значка в верхней части формы для ответа. При нажатии на значок появится панелька куда и вставите ссылку из "Морепик".
[IMG][/IMG]

kombat.79 · 17.01.2015, 17:57

скобарь74 · 20.08.2015, 19:24

"...сопротивление изоляции кабельной линии с монтажом без источников питания должно быть не менее 25 мом из расчета на одну сигнальную точку.При этом за сигнальную точку считается и каждая станция..." А входной?
И еще: выше указанная схемка сс-осс может быть при этом 12,5 мом?

Uz8tve · 20.08.2015, 21:07

Цитата:

Сообщение от электромонтер СЦБ

Укажите тип пробора, который измеряет 10-ки ГОм.

Мегаомметр типа Е6/32. Измеряет сопротивление изоляции до 99,9 ГОм. Также можно проверять ОПН до 1000 В. И измерять сопротивление металлосвязи оборудования с заземляющим устройством в миллиОмах.
Напряжение мегаомметра 50, 100, 250, 500, 1000 и 2500 В.

скобарь74 · 07.11.2015, 18:33

Цитата:

Я имел ввиду жилы СЦБ в магистральном кабели связи,

Вопрос:жила СЦБ в магистральном кабеле связи имеет пониженную изоляцию...место повреждения определено...кто должен заказывать "окно" на ремонт кабеля...кто отвечает за возможную передержку "окна"-ШЧ илиРЦС?Ну,то что ремонт делает РЦС-это то наверное так...

Almathea · 19.03.2018, 11:42

Цитата:

Сообщение от Скиталец

Кабели магистральные:
Цепи, не имеющие отпаев - 10000 МОм/км
Цепи с отпаями - 3000 (или 1500, точно не помню) МОм/км
Цепи перегонной и межстанционной связи - 100 МОм/км в сухую и 50 МОм/км в сырую погоду.
Норма изоляции для конкретной длины равна норма изоляции, деленная на длину.
Приложение к ЦШ4669. Хотя она и отменена, но эти нормы продолжают действовать.

Правильно я понимаю:
Допустим померял я сопротивление жилы перегонной связи 200МОм.
Длинна 9.3 км
Норма 100МОм/км
Норма сопротивления = 100 / 9.3 = 10,75 МОм
10, 75 < 200 - значит жила в норме?

**Adagumer** · 19.03.2018, 14:04

Вроде правильно!

Almathea · 19.03.2018, 17:08

И еще насчет местных кабелей:
Имеется кабель 150 м
Мегаомметром намеряли 500 МОм (максимум, на что способен мегер)
Норма 10 000 МОм
10 000 / 0,15 = 66 666 МОм
66 666 > 500 жила не в норме
...или для местных кабелей меньше 1 км другие нормы?
