Генератор синусоидальных и прямоугольных колебаний

Для точной настройки аппаратуры, в которой используется низкочастотное кодирование, необходим плавно перестраиваемый генератор синусоидальных колебаний, который можно использовать и для других целей, например, для настройки усилителей низкой частоты.

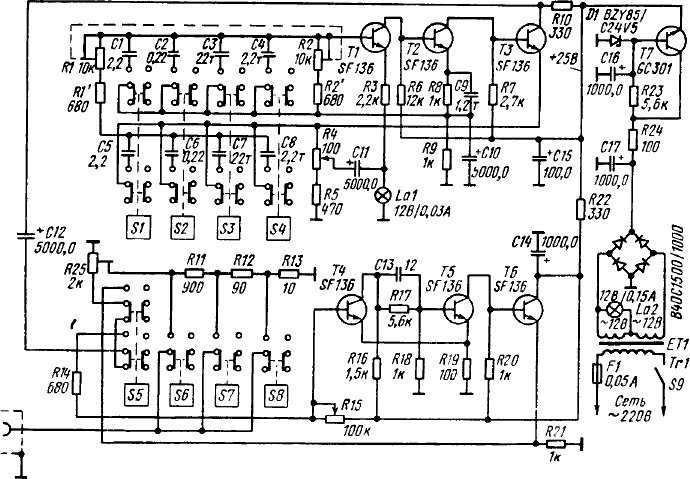

Генератор синусоидальных колебаний собирают по схеме моста Вина на транзисторах Т1, Т2 и Т3 (см. рисунок). Сдвоенный потенциометр R1/R2 предназначен для плавного изменения частоты. Переключение на любой из четырех частотных диапазонов (10—100 Гц, 0,1—1 кГц, 1—10 кГц или 10—100 кГц) производится переключением конденсаторов С1—С8. Выходное напряжение можно изменять скачкообразно (6 В, 0,6 В и 60 мВ) с помощью резисторов R11, R12 и R13, а для точной подстройки напряжения предназначен потенциометр R25. Потенциометром R4 регулируют амплитуду выходного напряжения и корректируют форму сигнала. Во всем диапазоне амплитуда должна оставаться примерно постоянной.


Для настройки иногда необходимы колебания правильной прямоугольной формы (с большим содержанием гармоник), с помощью которых можно оценить передаточную характеристику усилителя низкой частоты. Чтобы получить колебания такой формы, к выходу генератора синусоидальных колебаний подключают триггер Шмитта, собранный на транзисторах Т4 и Т5. Рабочую точку триггера Шмитта устанавливают потенциометром R15, изменяя симметрию колебаний прямоугольной формы. Как и тональные генераторы передатчика дискретных команд, генератор синусоидальных и прямоугольных колебаний настраивают с помощью калиброванного генератора низкой частоты и осциллографа.

Г. Миль. Электронное дистанционное управление моделями.
