Идентификатор транзисторов

В.ВДОВИЧЕНКО, 253094, г.Киев-94, бульв. Верховного Совета, 27 — 54.

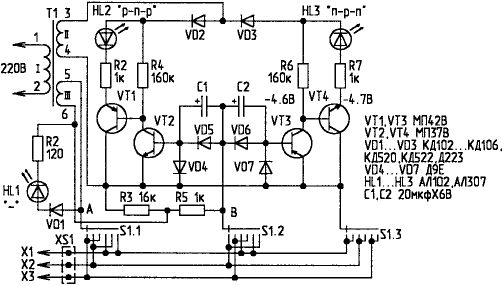

Прибор позволяет определять тип проводимости, цоколевку выводов и исправность переходов биполярных транзисторов малой и средней мощности. В одной из шести возможных комбинаций переключателя S1 (рис. 1) испытуемый транзистор, подключенный к контактам X1, Х2, ХЗ, подсоединяется эмиттером к источнику переменного напряжения, коллектором — к общему входу разнополярных ключей, а базой — к резистору смещения R3. При положительном полупериоде, приложенном к эмиттеру p-n-р транзистора (в это время к базе приложен отрицательный потенциал), открывается ключ на транзисторах VT2, VT1 и засвечивается светодиод HL2. Если испытуемый транзистор п-р-п-проводимости, при отрицательном полупериоде откроется ключ на транзисторах VT3, VT4 и засвечивается светодиод HL3. Одновременное свечение светодиодов свидетельствует о неисправности эмиттерно-коллекторного перехода, свечение светодиодов в нескольких положениях переключателя — о внутреннем обрыве коллектора или эмиттера, отсутствие свечения — о неисправности базового перехода. При испытании германиевых транзисторов с низким коэффициентом передачи характерно слабое свечение светодиода.


Детали и конструкция. Прибор собран на печатной плате, чертеж которой показан на рис.2. Внешний вид идентификатора транзисторов приведен на рис.3.



Трансформатор Т1 изготовлен на сердечнике ШЛ сечением 1,6 см2. Сетевая обмотка (220 В) содержит 4000 витков провода ПЭВ-2 0,1; обмотка II (12 В) — 220 витков провода ПЭВ-2 0,21; обмотка III (3 В) — 55 витков того же провода. Переключатель — типа П2Г-I-II-2, можно применить аналогичные от радиоприемников. Транзисторы VT1 и VT4, VT2 и VT3 подбираются с одинаковыми параметрами, причем входные (VT1 и VT4) должны быть с более высоким h21э. Диоды VD4...VD7 подбираются с минимальным значением Uпр.

Убедиться в правильной фазировке вторичных обмоток трансформатора можно, подключив между точками А и В (рис.1) диод. Светодиоды HL2 и HL3 должны переключаться при изменении его полярности.


Разметка указательной шкалы переключателя S1 производится при подключении выводов транзистора с известной цоколевкой к входным зажимам прибора в различных комбинациях.

Возможности прибора можно расширить, подключив к обмотке III трансформатора через отдельный тумблер "Маломощн.—Мощн." дополнительную обмотку напряжением 2...4 В, поскольку подводимое от схемы к выводам транзистора напряжение не превышает 1,4 В, что для насыщения мощных транзисторов недостаточно.

Литература

1. Тарасов Э. "Годен-негоден "//Моделист-конструктор. — 1979. — N2. — С.27-28.
