Как пульсации потока от насосов сказываются на прочности откосов при осушении котлованов

В российских строительных проектах, особенно при разработке глубоких котлованов в Москве или Санкт-Петербурге, насосные установки для водопонижения часто создают неравномерный поток. Такие пульсации расхода возникают из-за цикличной работы центробежных агрегатов и могут постепенно ослаблять грунт в приоткосной зоне. Инженеры отмечают, что даже небольшие колебания давления воды усиливают фильтрационные процессы и повышают риск суффозии.

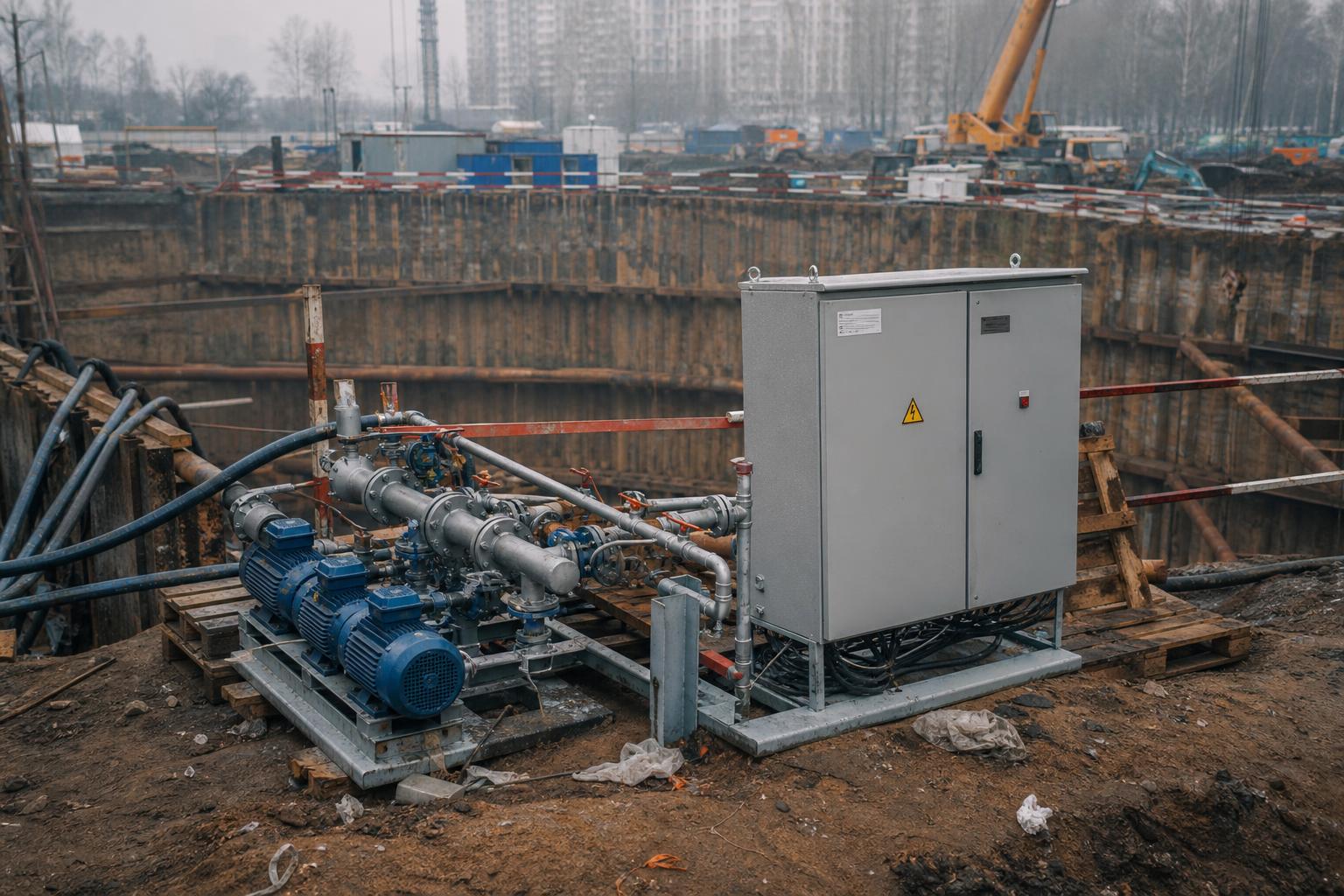

Типичная насосная станция для осушения котлована на объекте в центральной России.

Согласно актуальным требованиям СП 45.13330.2017 и СП 407.1325800.2024, при проектировании водопонижения обязательно учитывают не только средний расход, но и возможные колебания. В условиях глинистых и суглинистых грунтов, распространённых в европейской части страны, пульсации могут привести к локальному разуплотнению и снижению коэффициента устойчивости откоса.

Механизм воздействия пульсаций на грунт откосов

Пульсации расхода создают переменные гидравлические градиенты в зоне фильтрации. Когда насос включается и выключается или работает с нестабильной производительностью, давление воды в порах грунта меняется скачкообразно. Это вызывает дополнительные сдвиговые напряжения и способствует выносу мелких частиц из массива.

Переменный поток воды усиливает суффозионные явления и может привести к образованию каналов фильтрации внутри откоса.

В российской практике такие эффекты особенно заметны при использовании иглофильтровых установок или открытых водоотливов на объектах с высоким уровнем грунтовых вод. Специалисты рекомендуют устанавливать демпферы или частотные преобразователи, чтобы сгладить колебания.

Рассмотрим основные факторы, которые усиливают влияние пульсаций:

• Тип грунта: песчаные и супесчаные породы более чувствительны к динамическим нагрузкам.


• Глубина котлована: чем глубже, тем выше градиент и вероятность деформаций.


• Режим работы насосов: частые пуски-остановы без плавного регулирования.

Для сравнения приведём данные по разным методам осушения в таблице.

Инженеры на объектах в регионах с сезонными колебаниями уровня вод, таких как Сибирь или Урал, дополнительно проводят мониторинг с помощью пьезометров. Это позволяет своевременно корректировать работу оборудования и предотвращать нарушения устойчивости.

Методы расчёта и мониторинга устойчивости откосов с учётом динамических нагрузок

При проектировании осушения котлованов в России инженеры применяют специализированные методики, которые позволяют оценить влияние переменного расхода на несущую способность грунтового массива. Основой служат положения СП 22.13330.2016 и СП 45.13330.2017, где учитываются не только статические, но и динамические компоненты фильтрационного потока. В расчётах используют коэффициент пульсации, определяемый по результатам натурных испытаний насосного оборудования.

Для точной оценки применяют программные комплексы, моделирующие трёхмерное распределение порового давления. Такие инструменты помогают выявить зоны возможного разуплотнения ещё на стадии проекта. В условиях московского региона, где преобладают моренные суглинки, подобные расчёты часто показывают необходимость дополнительного укрепления откосов при использовании насосов без регулирования частоты вращения.

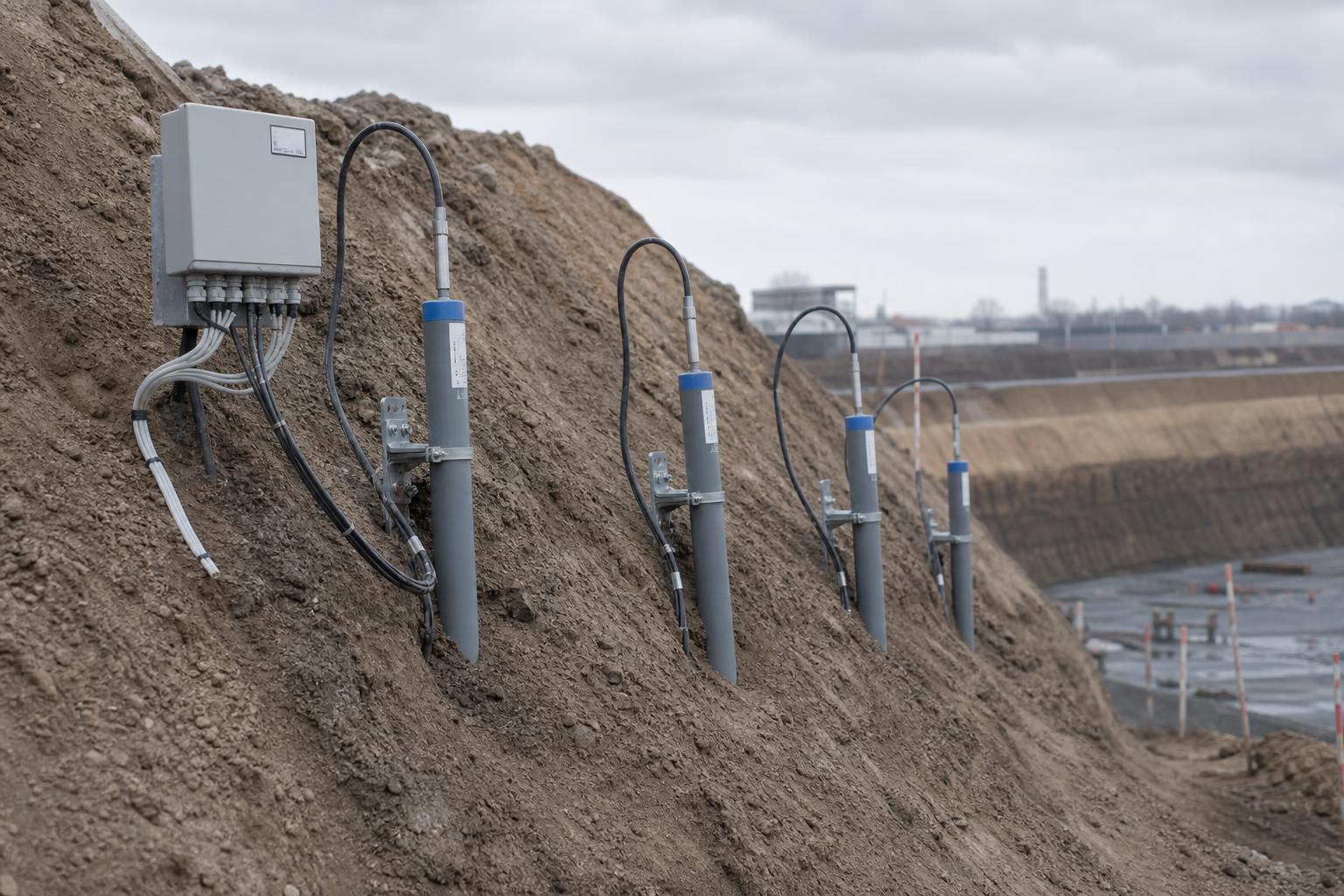

Система непрерывного мониторинга порового давления на откосе котлована с установленными датчиками.

На практике специалисты рекомендуют устанавливать частотные преобразователи на электродвигатели насосов. Это позволяет плавно изменять производительность и снижать амплитуду колебаний расхода до минимальных значений. В результате гидравлический градиент в приоткосной зоне остаётся более стабильным, а риск суффозии существенно уменьшается.

Регулярный мониторинг и плавное регулирование работы насосов — ключевые факторы сохранения устойчивости откосов в течение всего периода строительства.

Дополнительно применяют пассивные демпфирующие устройства, такие как воздушные компенсаторы или расширительные баки, подключаемые к напорным трубопроводам. Они сглаживают скачки давления и защищают грунт от резких изменений фильтрационного режима. В сибирских условиях, где зимние температуры влияют на вязкость воды, такие устройства особенно эффективны при комбинировании с теплоизоляцией труб.

Рассмотрим ключевые рекомендации по организации мониторинга:

• Установка пьезометров на разных глубинах и расстояниях от откоса для получения полной картины распределения давления.


• Еженедельные замеры уровня воды и сравнение с расчётными значениями.


• Автоматическая передача данных на диспетчерский пункт для оперативного реагирования.


• Периодическая калибровка датчиков согласно требованиям нормативных документов.

В случае обнаружения повышенных пульсаций инженеры корректируют режим работы оборудования или вводят дополнительные меры укрепления, например, устройство дренажных канав или установку геосеток. Такие подходы позволяют сохранить проектный коэффициент устойчивости откоса даже при сложных гидрогеологических условиях.

Практические меры по снижению пульсаций и обеспечению безопасности откосов

В реальных условиях российских строительных площадок инженеры применяют комплексный подход к минимизации колебаний расхода. Одним из наиболее эффективных решений становится интеграция частотных преобразователей в систему управления насосами. Это оборудование позволяет плавно регулировать скорость вращения двигателя в зависимости от текущего уровня воды в котловане, что существенно снижает амплитуду гидравлических ударов.

Установка частотного преобразователя для плавного регулирования работы насосов водопонижения.

Дополнительно специалисты устанавливают воздушные компенсаторы и мембранные баки на напорных линиях. Такие устройства поглощают избыточное давление и предотвращают резкие скачки, которые могут спровоцировать локальную суффозию в грунте. В условиях московской области, где часто встречаются водонасыщенные пески, подобные меры позволяют сохранить проектные параметры устойчивости откосов даже при длительном осушении.

Комплексное применение частотного регулирования и демпфирующих устройств обеспечивает стабильный режим фильтрации и минимизирует риск деформаций откосов.

Важным этапом становится регулярная диагностика насосного оборудования. Инженеры проводят вибродиагностику и проверку балансировки роторов, поскольку неравномерная работа агрегатов напрямую усиливает пульсации. На объектах в регионах с холодным климатом, таких как Красноярский край или Якутия, дополнительно учитывают влияние низких температур на вязкость перекачиваемой воды и работу уплотнений.

Ключевые практические рекомендации включают следующие действия:

• Выбор насосов с низким уровнем вибрации и возможностью плавного пуска.


• Монтаж демпферов и компенсаторов на всех напорных трубопроводах.


• Организация автоматического контроля расхода с обратной связью по уровню воды.


• Периодическая промывка и очистка фильтров для предотвращения засорения и неравномерной работы.


• Обучение персонала правилам эксплуатации оборудования в нештатных ситуациях.

Применение этих мер на практике позволяет значительно повысить надёжность всей системы водопонижения. В результате откосы котлована сохраняют расчётную устойчивость на протяжении всего строительного периода, а вероятность аварийных ситуаций сводится к минимуму.

Современные подходы к выбору насосного оборудования для осушения котлованов

При подборе насосов для длительного водопонижения специалисты ориентируются на характеристики, которые напрямую влияют на стабильность работы системы. Предпочтение отдают агрегатам с регулируемой производительностью и низким уровнем вибрации. Такие модели позволяют адаптировать режим откачки под изменяющиеся условия на площадке и уменьшить риск возникновения резких перепадов давления в грунте.

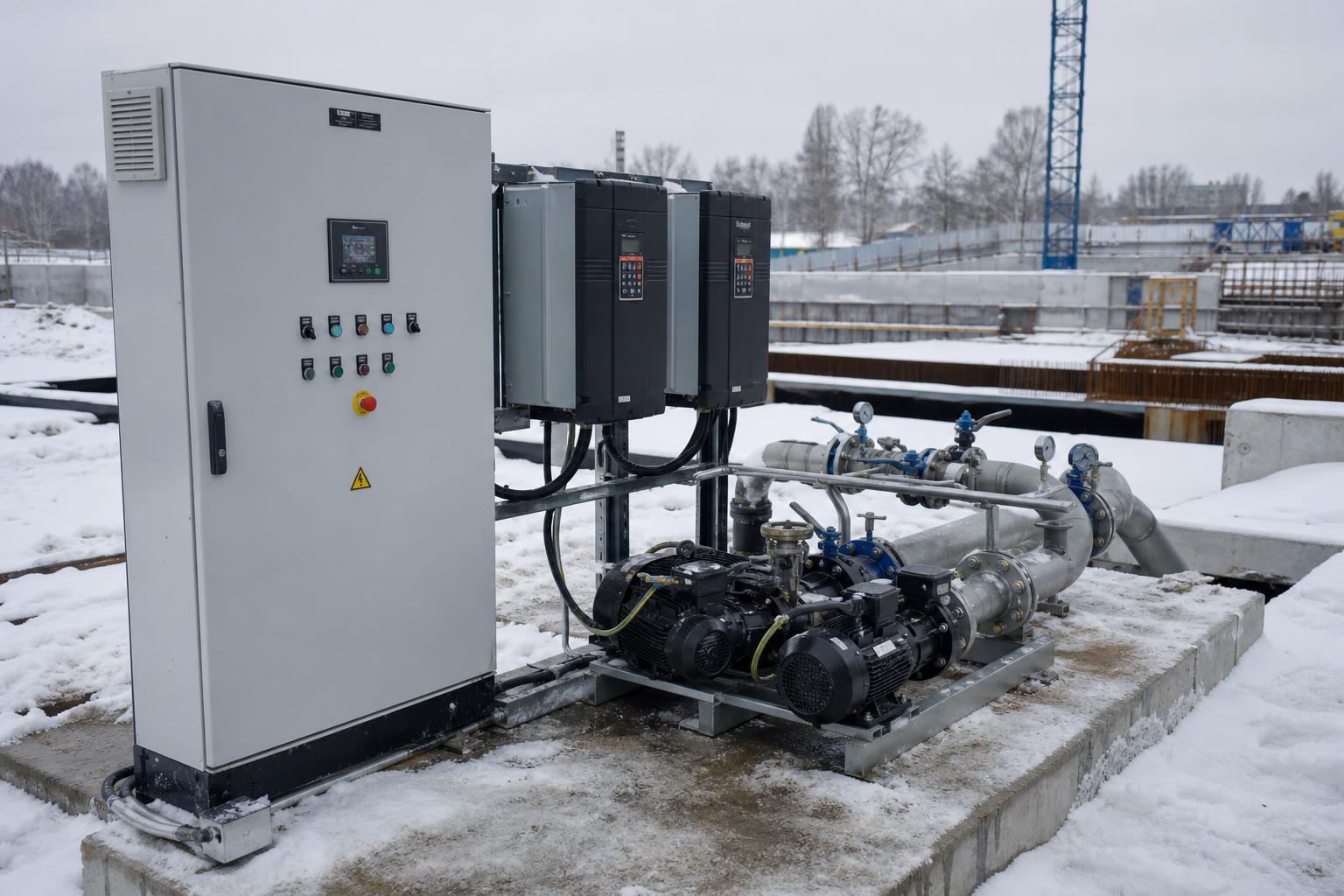

Современная насосная станция с регулируемыми агрегатами для осушения котлована в холодный сезон.

Важным критерием становится совместимость оборудования с системами автоматического контроля. Инженеры выбирают насосы, которые легко интегрируются с датчиками уровня и давления, обеспечивая оперативную корректировку работы. В регионах с переменным уровнем грунтовых вод это позволяет поддерживать оптимальный гидравлический режим без излишних нагрузок на откосы.

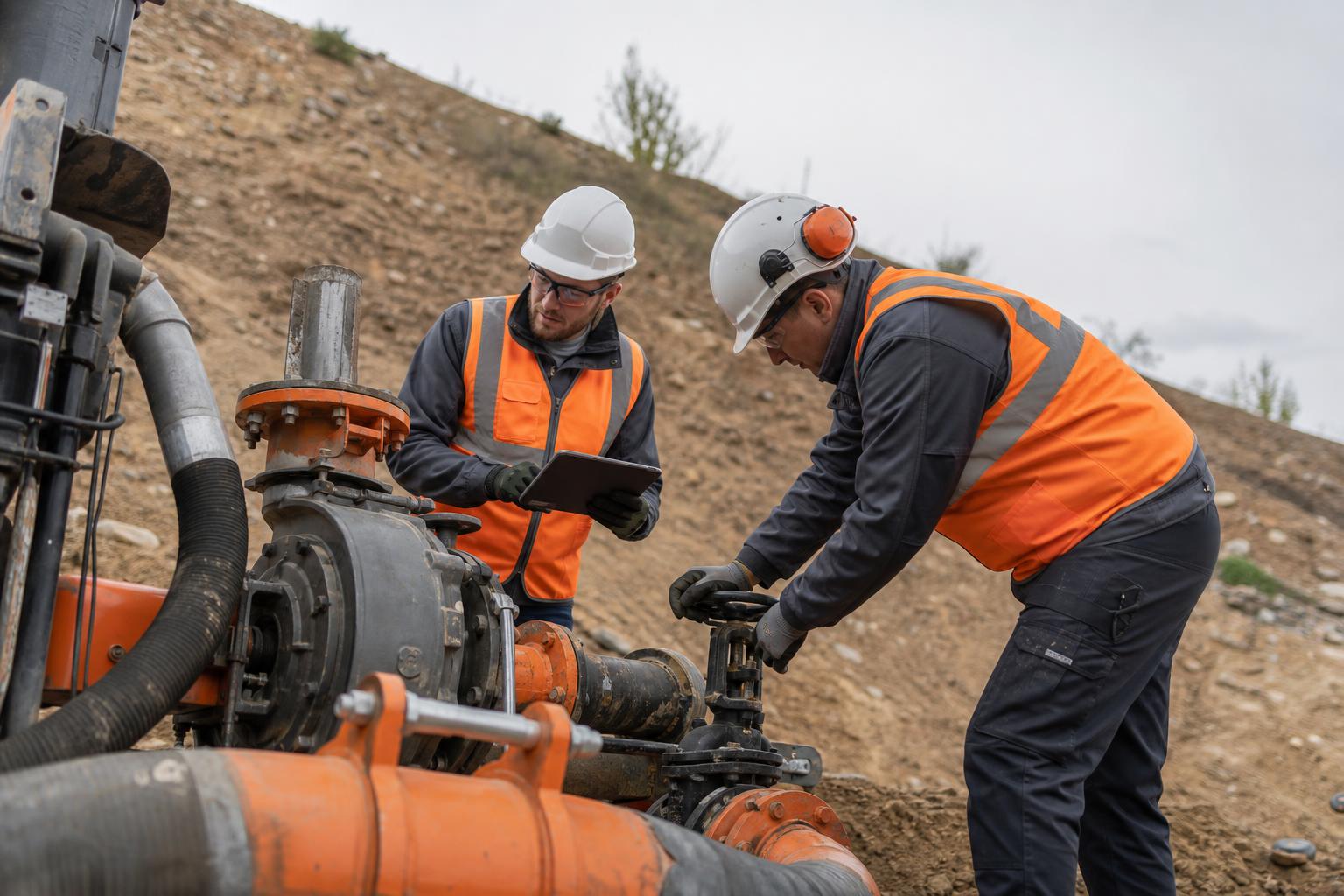

Специалисты проводят диагностику и настройку насосов для обеспечения устойчивости грунтовых откосов.

Дополнительно учитывают энергоэффективность и простоту обслуживания. Модели с модульной конструкцией упрощают замену отдельных узлов и сокращают время простоев. Такой подход особенно актуален на крупных объектах, где требуется непрерывная работа систем осушения в течение нескольких месяцев.

Часто задаваемые вопросы

Заключительные мысли

В статье обобщены методы снижения пульсаций в системах водопонижения и обеспечения безопасности откосов котлованов с помощью частотных преобразователей, демпферов и регулярной диагностики. Рассмотрены подходы к выбору насосного оборудования и мониторингу состояния грунта. Даны практические рекомендации по эксплуатации и обслуживанию.

Применяйте эти меры на объектах: устанавливайте компенсаторы, проводите вибродиагностику и обучайте персонал. Начните с анализа условий площадки и внедрения проверенных решений уже сегодня, чтобы повысить надёжность и безопасность строительства!
