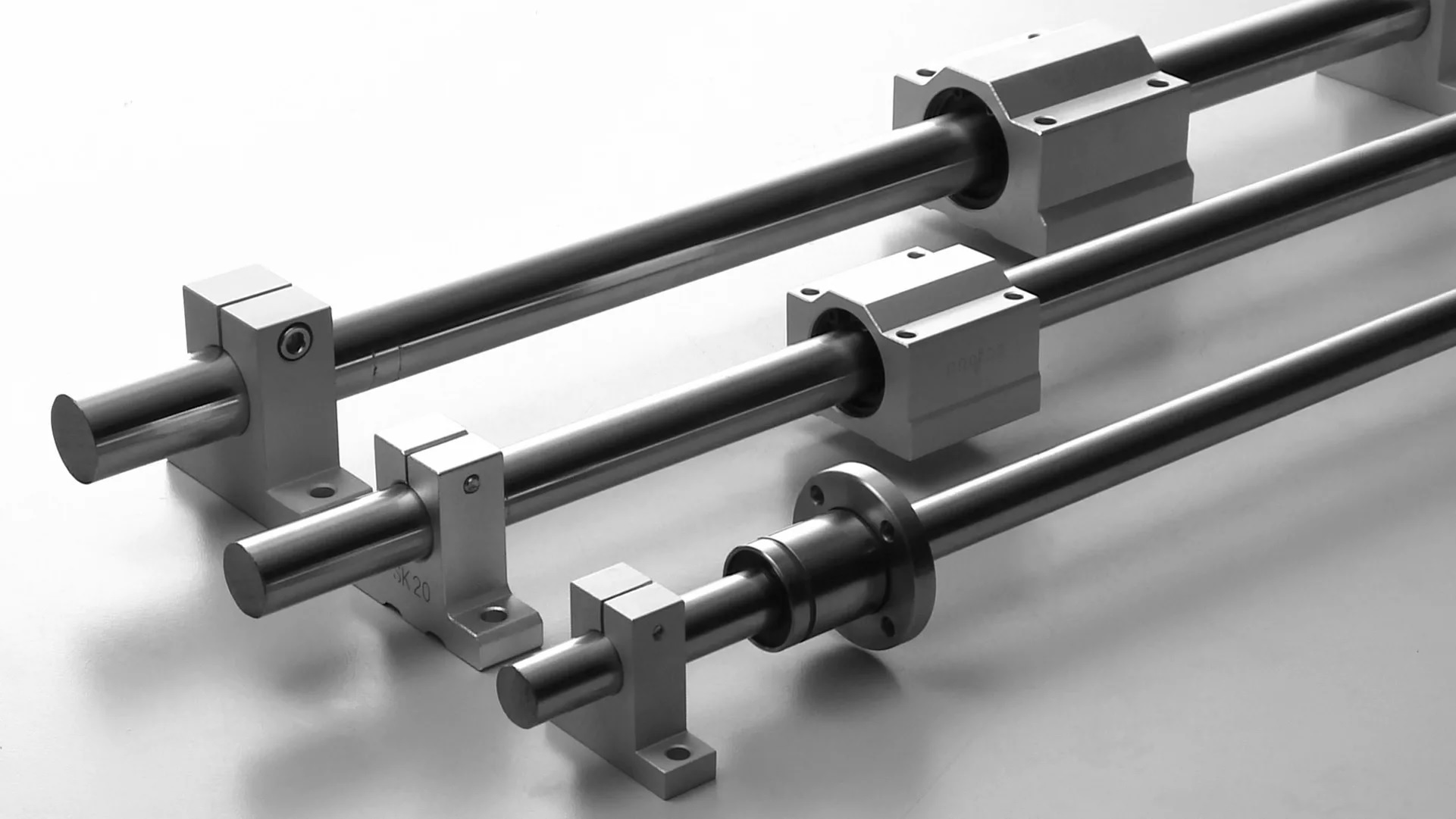

Как устроена линейная каретка
Линейная каретка представляет собой подвижный блок, который устанавливается на профильную направляющую. Внутри корпуса размещены тела качения — чаще всего шарики или ролики. Они движутся по специальным дорожкам и снижают трение между кареткой и рельсом. Благодаря этому нагрузка распределяется равномернее, а перемещение остаётся плавным даже при значительном весе рабочего узла.
Основные элементы линейной каретки:
- корпус из стали или другого прочного материала;
- каналы для циркуляции шариков или роликов;
- уплотнения, защищающие внутреннюю часть от пыли и стружки;
- крепёжные отверстия для установки оборудования;
- система смазки для уменьшения износа.
В зависимости от конструкции каретки могут отличаться высотой, шириной, грузоподъёмностью, типом тел качения и классом точности. Для лёгких механизмов часто используют компактные шариковые каретки. Для тяжёлых станков, где важна высокая жёсткость, подходят роликовые решения. В обоих случаях задача остаётся одной: обеспечить стабильное прямолинейное перемещение без люфтов и рывков.
Принцип работы и важные характеристики
Работа линейной каретки основана на качении. Когда каретка движется по направляющей, шарики или ролики перекатываются по дорожкам, а затем возвращаются по внутренним каналам обратно в рабочую зону. За счёт такой циркуляции перемещение может быть непрерывным, а сопротивление движению остаётся небольшим.
Важную роль играет предварительный натяг. Он помогает убрать зазоры между кареткой и направляющей, повышает жёсткость узла и улучшает точность позиционирования. Но слишком большой натяг увеличивает сопротивление и нагрузку на элементы качения, поэтому его подбирают с учётом условий работы.
При выборе линейной каретки обычно обращают внимание на несколько параметров:
- допустимую статическую и динамическую нагрузку;
- класс точности и требования к позиционированию;
- тип направляющей и совместимость с рельсом;
- условия эксплуатации: пыль, влажность, стружка, вибрации;
- наличие и удобство обслуживания системы смазки;
- габариты, монтажные размеры и допустимый момент нагрузки.
Правильный подбор важен не меньше, чем качество самой детали. Если каретка рассчитана на меньшую нагрузку, чем требуется, она быстрее износится и начнёт давать люфт. Если же выбран слишком массивный вариант, конструкция может стать дороже и тяжелее без реальной пользы для оборудования.
Где применяются линейные каретки
Область применения линейных кареток очень широкая. В станках с ЧПУ они обеспечивают движение портала, шпинделя, стола или суппорта. В лазерных и фрезерных системах от них зависит точность обработки материала. В 3D-принтерах и плоттерах каретки помогают перемещать печатающую или режущую головку по заданной траектории.
В промышленной автоматизации такие узлы используют в манипуляторах, сортировочных линиях, упаковочных машинах, сборочных модулях и конвейерных системах. Они позволяют перемещать детали быстро и повторяемо, что особенно важно при серийном производстве. В измерительном оборудовании линейные каретки помогают сохранить точность перемещений, а в медицинской и лабораторной технике — обеспечить плавный ход рабочих элементов.
Отдельно стоит отметить применение в тяжёлых производственных условиях. Если рядом есть стружка, абразивная пыль или повышенная влажность, каретка должна иметь качественные уплотнения и регулярную смазку. Для таких задач подбирают решения с повышенной защитой, а иногда дополнительно используют защитные кожухи или гофры.
Линейная каретка кажется небольшой деталью, но именно она часто определяет точность и ресурс всего механизма. Хорошо подобранная каретка снижает трение, выдерживает рабочие нагрузки, сохраняет плавность хода и помогает оборудованию работать стабильно. Поэтому при проектировании или ремонте важно учитывать не только размеры детали, но и условия эксплуатации, тип нагрузки, требования к точности и совместимость с направляющей. Такой подход позволяет избежать преждевременного износа и получить надёжный узел линейного перемещения.
