Кодовый замок

В. Кравцов

Кодовый замок, принципиальная схема которого показана на рис. 1, предназначен для установки в дверях квартир, складов, сейфов, а также для охраны автомашин. Напряжение источника питания может быть следующим: 12,6 В постоянного напряжения (автомобильный вариант), 36 В переменного или постоянного напряжения, сеть переменного напряжения 127/220 В.


Замок срабатывает при нажатии кнопок только в определенной, заданной кодом последовательности. Код четырехзначный, а общее количество кнопок — десять,
что значительно уменьшает вероятность подбора кода. В данном варианте на принципиальной и монтажной схемах показан условный код «1580». Для того чтобы исключить возможность открытия замка подбором кода, свободные кнопки, не использованные для кодирования, соединены параллельно и подключены через резистор R2 к базе транзистора 77, который заперт отрицательным напряжением, подаваемым через резистор R1. Нажатие одной из этих кнопок открывает транзистор 77, в цепи эмиттера которого включено реле Р2. Реле срабатывает и своими контактами Р2/1 разрывает цепь питания тиристоров Д2—Д5. Все тиристоры закрываются независимо от числа правильно и неправильно набранных цифр кода. Такой же результат будет при нажатии всех десяти кнопок пульта, чему способствует большой разброс хода применяемых кнопок, затрудняющий открывание замка при незнании кода.


В случае правильного набора кода срабатывает реле Р1, своими контактами Р1/1 включает тяговый электромагнит Эм1 и подает напряжение на лампы Л1 и JI2, освещающие надпись «Входите». При открывании двери контакты концевого выключателя В1 разрывают цепь питания последовательно включенных тиристоров Д2— Д5 и реле Р1, в результате чего замок принимает исходное положение.

Резистор R3 ограничивает ток через управляющие электроды тиристоров Д2—Д5 и базу транзистора Т1. Диод Д1 служит для защиты от повреждений тиристоров Д2—Д5 и транзистора 77.


Замок можно открывать дистанционно из помещения по вызову. Для этого служит кнопка Кн11, которая при нажатии блокирует контакты реле Р1/1, включает электромагнит и параллельно ему подключенные лампы Л1 и Л2. Для незнающего кода служит кнопка Кн12, включающая сигнальный звонок. Если в помещении никого нет, то при попытке подобрать код сигнал тревоги может быть подан с помощью контактов Р2/2 реле Р2, не показанных на схеме. Эти контакты включают обмотку дополнительного реле, подключающего звуковую или световую сигнализацию.

Для питания замка от сети используется выпрямитель, выполненный по мостовой схеме на диодах Д6— Д9. Трансформатор питания Тр1 имеет сердечник Ш12-30. Первичная обмотка / содержит 2200 витков провода ПЭВ-1 0,12, с отводом от 1270 витка (для сети напряжения 127 В), вторичная II — 360 витков провода ПЭВ-1 0,3 4-0,35.

Сила тока, потребляемого замком, в основном определяется конструкцией тягового электромагнита. В запертом состоянии при закрытой двери замок почти не потребляет ток (кроме токов утечки закрытых тиристоров Д2—Д5 и транзистора 77 — порядка нескольких микроампер).

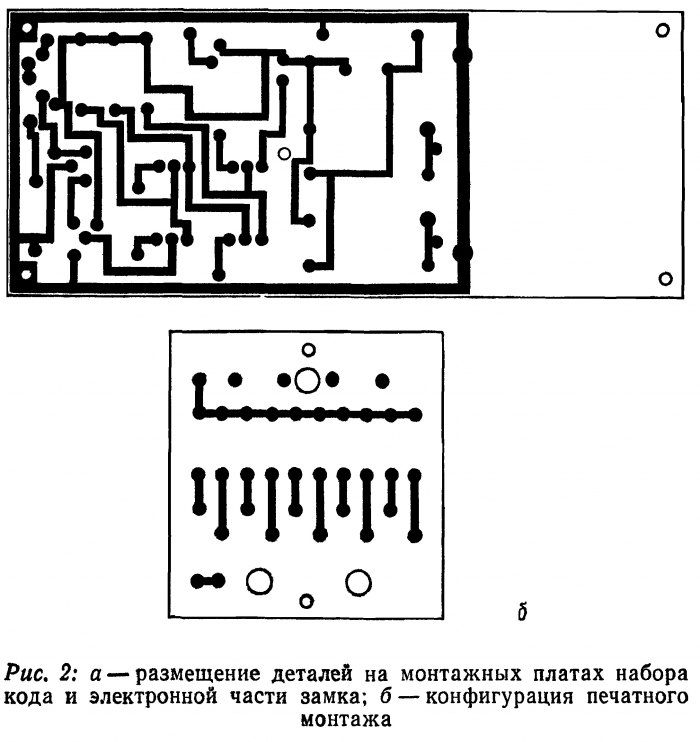

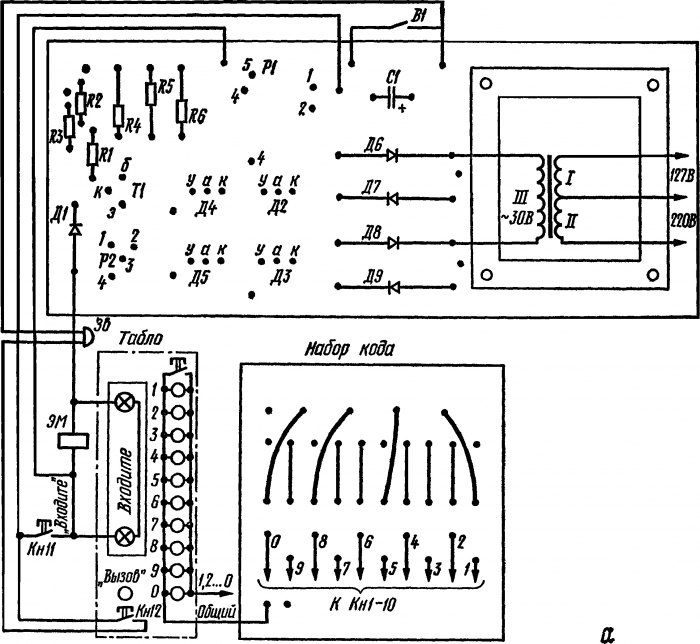

Монтажная плата электронной части замка и плата набора кода показаны на рис. 2. Изменение кода осуществляется переключением проводов закодированных кнопок к другим зажимам. Для кодирования провода, идущие от управляющих электродов тиристоров Д2—Д5, подсоединяют к контакгам, номера которых соответствуют кодовому числу, а оставшиеся контакты соединяют перемычками и подключают к общему проводу (точка 5 на монтажной схеме).

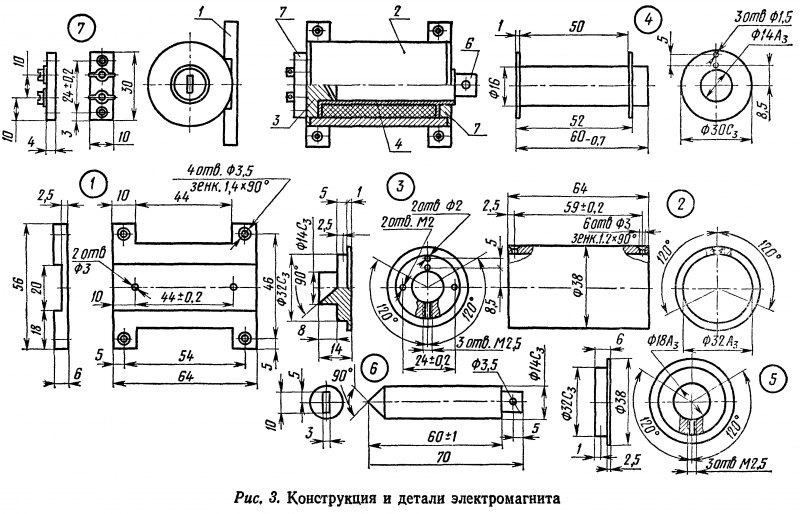

В качестве тягового электромагнита можно использовать любой типовой с тяговым (начальным) усилием не менее 3 кгс. Конструкция электромагнита и детали, разработанные для этого кодового замка, показаны на рис. 3.

Реле Р1 типа РЭС-9, паспорт РС4.524.200, реле Р2 типа РЭС-15, паспорт РС4.591.001, кнопки и выключатель В1 типа КМ1-1. Лампы подсветки типа СМ-37.

Налаживание кодового замка сводится к подбору вё-личины сопротивления резистора R2 таким образом, чтобы при нажатии некодовой кнопки реле Р2 срабатывало.

В случае питания замка от источника постоянного напряжения величиной 12 В реле Р1 должно быть с паспортом РС4.524.202, а реле Р2 — с паспортом РС4.591.002. Величины сопротивлений резисторов R4, R5, R6 уменьшаются до 1 кОм.
