Название модели

Переноска из катушки российских производителей

Описание

Продолжение темы " Куда пристроить пустые катушки?" Идея взята из интернета. Переноска рассчитана на катушки российских производителей , шириной 64-67 мм . Все остальные размеры катушки как на картинке чертеже. Покупать не чего не нужно , всё печатаем на принтере. Картинку для переноски " Не влезай убьёт!" любезно предоставил уважаемый Wildleon , за что ему большое спасибо. Розетку прикручиваем на саморезы и через просверленное отверстие в катушке , выводим провод. Может кому пригодится и для других целей , например ловли сомов.

Инструкция
Шплинт печатаем лёжа и заполнение 100%. Болты печатаем стоя поток 0,12 при сопле 0,4 , заполнение 100%. Всё остальное заполнение 15-20%. Резьбу нужно перед закручиванием пройти потихоньку . Внутреннюю пройти металлическим болтом М6. или родным , но смочив его и проходя туда - сюда. При сборке не в коем случаи не затягивать болты намертво. Только упёрся болт , всё больше не тянем. Ломаются быстро, потом придётся высверливать. У кого болты не проблема , можно использовать металлические , но тоже без фанатизма. Зуб на половинке вставляем в самое маленькое отверстие с боку катушки. Если вставить в другое , то при намотке будет люфт катушки. После печати половинки с ручкой , крутилку на ручке нужно провернуть потихоньку. Она должна вращаться. Печатается вместе с ручкой ,но имеет зазоры.

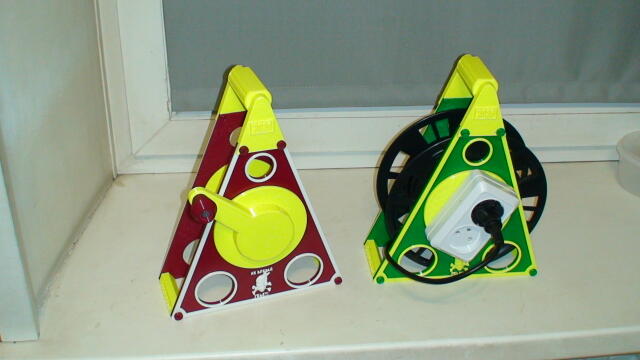

Фото модели

Наведите на картинку указатель мыши, чтобы увеличить

Формат файла

STL

Ссылка на скачивание

Скачать

Заказ на доработку модели

Если вы не умеете самостоятельно печатать модели, и хотите, чтобы дизайнер доработал данную модель по вашему техническому заданию - напишите нам на почту admin@scbist.com

Заказ 3D печати

Вы можете заказать печать данной модели в любом количестве экземпляров и в любом типовом цвете - напишите нам на почту admin@scbist.com

Перечень цветов, в котором возможна печать модели:

• Белый
• Черный
• Серый
• Светло-зеленый
• Темно-зеленый
• Желтый
• Фиолетовый
