Электронный паспорт локомотива: преимущества и перспективы

Одним из важнейших документов, используемых в локомотивном хозяйстве, является технический паспорт локомотива. Этот документ предназначен для того, чтобы в течение длительного жизненного цикла локомотива, достигающего порой 40 — 50 лет, фиксировать все события, произошедшие с ним за этот период, — данные о проведенных ремонтах, модернизациях, смене основного оборудования и т.д., а также значения ключевых технических характеристик самого локомотива и его основного оборудования.


Со времен паровозной тяги паспорт локомотива заполнялся вручную специально выделенными работниками депо — паспортистами. При выполнении этих работ зачастую негативно сказывался человеческий фактор: допускались ошибки и неточности, не учитывались все изменения, вносимые в конструкцию локомотива в процессе эксплуатации. Таким образом, не обеспечивались полнота данных и достоверность этого документа.

На заседании Коллегии МПС России 6 февраля 2002 г. было принято решение о разработке электронного паспорта локомотива для обеспечения достоверного контроля технического состояния локомотивов и основного оборудования. Эта работа была поручена специалистам Проектно-конструкторского бюро локомотивного хозяйства (ПКБ ЦТ).

Сначала был разработан пилотный проект электронного паспорта для электровозов ЧС7, проходивших ремонт на Ярославском электровозоремонтном заводе, а затем к концу 2002 г. были разработаны проекты электронных паспортов, охватившие все основные массовые эксплуатируемые серии локомотивов. Эти проекты были внедрены в восемнадцати базовых локомотивных депо: Волховстрой, Орехово, Черняховск, Горький-Сортировоч-ный, Сольвычегодск, Вологда, Тима-шевская, Лиски, Поворино, Сарепта, Тюмень, Курган, Карасук, Барабинск, Нижнеудинск, Магдагачи, Хабаровск, Свердловск-Сортировочный.

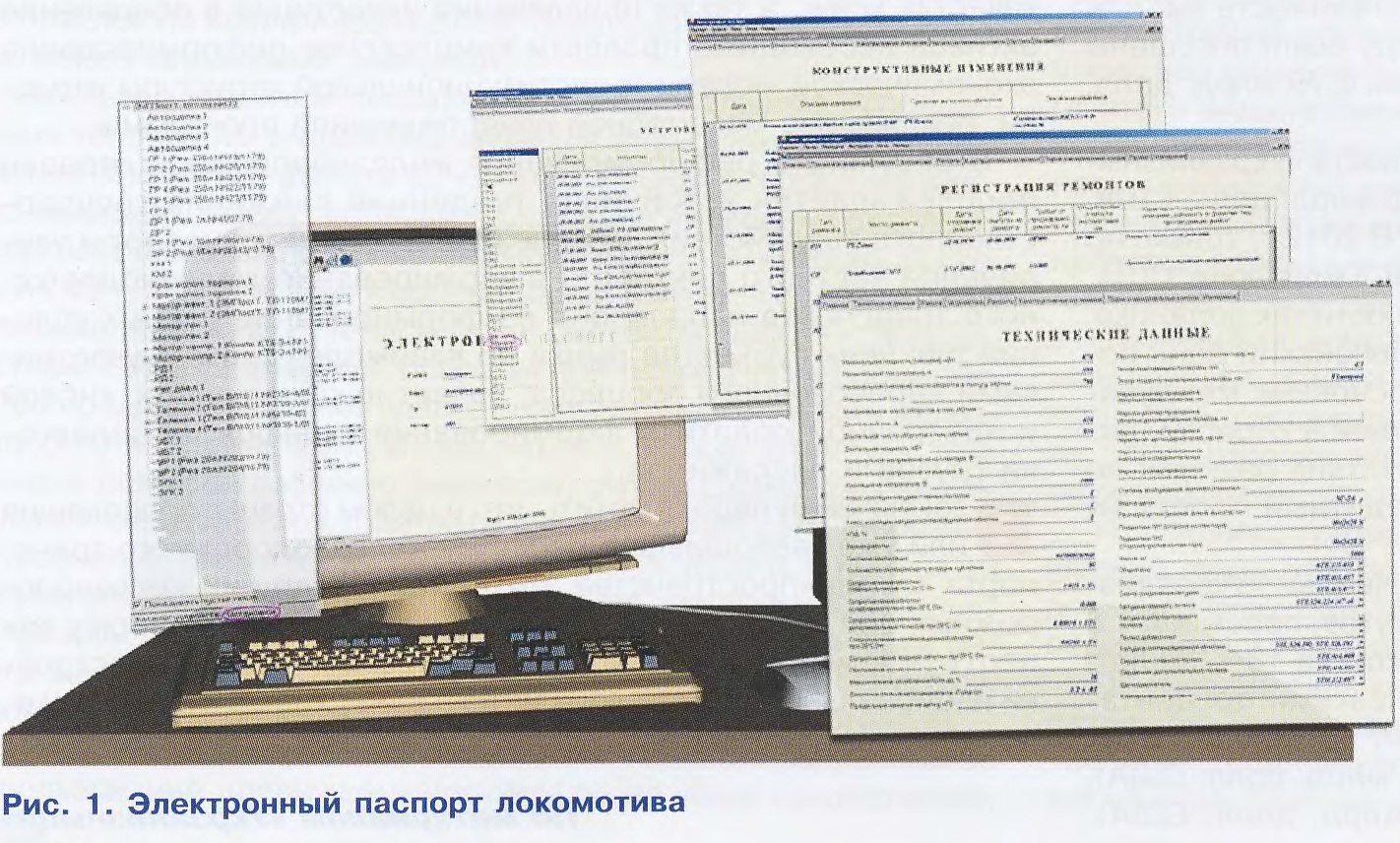

При этом с самого начала было решено, что интерфейс программы должен быть адаптирован для паспортистов, которые привыкли вести бумажные паспорта, и поэтому дизайн программы внешне походит на листы бумажного паспорта. Но страницы бумажных паспортов оказались достаточно разнообразны — они зависели от типов устройств, заводов-изготовителей, годов выпуска и т.д. Была проведена работа по унификации паспорта локомотива и входящих в него устройств (рис. 1).

В период с 2002 по 2005 гг. в 102 депо поставлены 112 комплектов электронного паспорта и велся перевод бумажных паспортов всего приписного парка локомотивов этих депо (в секционных единицах) на электронные носители.

Выполнение этой работы потребовало значительного времени, так как одним и тем же исполнителям пришлось переносить большой объем данных, содержащихся в существовавших бумажных паспортах каждого локомотива, в электронный вид и одновременно продолжать вести бумажные паспорта.


Ускорению внедрения электронного паспорта на всем полигоне дорог способствовал ряд организационных мер, предпринятых руководством Департамента локомотивного хозяйства ОАО «РЖД». Были назначены ответственные специалисты во всех локомотивных службах и депо с приписным парком локомотивов. К их обучению привлекли разработчиков-специалистов ПКБ ЦТ. Кроме того, рабочие места паспортистов оснастили необходимыми средствами оргтехники, подготовили компьютеры пользователей для работы с электронным паспортом.

В результате уже к концу 2006 г. электронный паспорт был поставлен во все депо, имеющие приписной парк. В локомотивном хозяйстве завершился этап первичного ввода информации из бумажных носителей в систему «Электронный паспорт локомотива».

В 2007 г. эта система была внедрена на локомотиворемонтных заводах ОАО «Желдорреммаш», ОАО «Милорем» (Мичуринский тепловозоремонтный завод), а в 2011 г. — на локомотивостроительных заводах ЗАО «Трансмашхолдинг», ОАО «Синара — Транспортные Машины».

В процессе эксплуатации программы «Электронный паспорт локомотива» специалистами были выявлены следующие проблемы ведения паспортов локомотивов и оборудования:

- расхождения между сведениями о фактически установленном на локомотиве оборудовании и указанным в паспортах;

- случаи применения при ремонте комплектующих с отсутствующими бумажными паспортами;

- отсутствие знаков идентификации на некотором оборудовании (нечитаемые клейма, отсутствие табличек изготовителей и т.п.).

Распоряжением ОАО «РЖД» от 25.11.2008 № 2491 р был установлен порядок устранения указанных несоответствий, а с 01.03.2009 г. была полностью запрещена выдача локомотивов и локомотивного оборудования из ремонта без знаков идентификации и с паспортами-дубликатами, в которых отсутствовала всякая информация об устройстве.

Сегодня ни один приемщик локомотива не примет вновь изготовленный локомотив, а также отремонтированный на заводе или в депо без оформленного по всем правилам электронного паспорта. Таким образом, к настоящему времени во всех структурах, связанных с производством, эксплуатацией и ремонтом локомотивов, внедрена программа «Электронный паспорт локомотива».

Кроме того, необходимо отметить, что эта программа обладает всеми преимуществами автоматизированных систем учета. В первую очередь, это возможности осуществления оперативного мониторинга состояния тягового подвижного состава и оборудования, позволившие впервые оценить реальную возрастную структуру оборудования, находящегося в эксплуатации.

Электронный паспорт локомотива обладает также широкими возможностями для автоматического формирования отчетности на основании имеющихся данных. Так, в 2010 г. введен в эксплуатацию автоматизированный отчет (ТО-3) о результатах использования технических средств лубрикации для снижения износа бандажей колесных пар и увеличения ресурса бандажей.

Отчет состоит из двух таблиц, отражающих количество обточек бандажей колесных пар электровозов и тепловозов, а также из двух таблиц, содержащих данные о среднем износе, ресурсе бандажа и количестве упрочнений бандажей колесных пар электровозов и тепловозов. Пример отчета по количеству обточек бандажей колесных пар и количеству упрочненных колесных пар электровозов по дорогам представлен на рис. 2.

Благодаря установленным данным отчета был скорректирован расчет износа бандажей колесных пар в части, не регламентированной методикой расчета показателей износа поверхности катания колес РД 32.143—99.

В 2011 г. разработан и находится в опытной эксплуатации автоматизированный отчет о наличии запаса и обороте важнейшего оборудования локомотивов (ТО-5), который позволяет в автоматическом режиме отслеживать количество исправного и неисправного оборудования, требующего различных видов ремонта, движение оборудования между ремонтными предприятиями локомотивного комплекса и т.д. Пример отчета ТО-5 по тяговым двигателям Московской дирекции тяги представлен на рис. 3.

Разрабатываемая в настоящее время на базе данных электронного паспорта автоматизированная система «Учет и контроль устройств безопасности и микропроцессорных систем управления» позволит дорожным центрам по ремонту приборов безопасности и ремонтным локомотивным депо оперативно составлять графики поверки, обеспечивать выполнение регламентных ТО и ремонтов, своевременно предупреждать, прогнозировать и исключать наступление возможных отказов устройств.

Для повышения качества хранимой информации и персонализации ответственности в электронный паспорт локомотива вводится электронная цифровая подпись. В настоящее время в опытной эксплуатации находятся автоматизированные учетные формы первичной документации по локомотивному хозяйству, разработанные в системе технологического документооборота с возможностью заверения их электронной цифровой подписью.

Формирование этих учетных форм происходит одновременно с внесением информации в электронные паспорта, которые заверяются электронной подписью. Это позволит юридически подтвердить внесенные сведения и в дальнейшем перейти на безбумажную технологию ведения технических паспортов локомотивов и оборудования.

Преимущества и перспективы автоматизированной системы «Электронный паспорт локомотива» выражаются в следующем:

- способность осуществления оперативного мониторинга состояния тягового подвижного состава и оборудования;

- формирование и оценка возрастной структуры и отслеживание стоимости жизненного цикла локомотива и его оборудования;

- мониторинг отказов с учетом сроков эксплуатации и пробегов локомотивов и оборудования;

- автоматизация статистической отчетности работы локомотивов и локомотивного оборудования;

- определение узлов, лимитирующих межремонтные пробеги и ремонтный цикл локомотива;

- определение размера ремонтного фонда и контроль его состояния;

- быстрый поиск «аварийного» оборудования или оборудования, требующего особого контроля (колесные пары, бандажи и т.д.).

Решение этих задач позволит оптимизировать структуру ремонтного цикла и затраты на эксплуатацию, техническое обслуживание и ремонт локомотивного парка, проводить анализ жизненного цикла локомотивов и локомотивного оборудования.

По материалам ПКБ ЦТ ОАО «РЖД»
