Одиночная замена рельсов
Эта работа обусловлена необходимостью замены остродефектного рельса с критическими размерами дефекта. Для замены берется бездефектный замаркированный рельс из покилометрового запаса.
Для одиночной замены в соответствии с «Указаниями об использовании старогодных рельсов на железных дорогах МПС России» (№ ЦПТ-80/50 от 29.12.1999) используются старогодные группы I-A термически упрочненные рельсы, на путях 1—3-го классов без ограничений; группы годности I, 1-И, I-АИ, II дифференцированно с учетом группы и категории на путях 1—3-го классов; группы годности Н-И, III, Ш-И, III-T и Ш-ТИ, а также нетермоупрочненные рельсы I и II группы на путях 4—5-го классов.
Старогодный рельс из покилометрового запаса должен по типу, длине и износу соответствовать заменяемому.
На стадии окончательного восстановления бесстыковой плети с вырезкой дефектного места для новой вставки используются старогодные рельсы, подвергавшиеся обработке рельсошлифоваль-ными поездами, следующих групп годности — I-А-ШП (для путей 1— 3-го классов), II-ШП и III-ШП (для путей 4—5-го классов).
Высота укладываемого рельса в торцах и ширина головки по рабочему канту не должны отличаться от аналогичных параметров смежных с ним лежащих в пути рельсов более чем на 1 мм.
«Новый» рельс заранее подвозится к месту замены, выгружается внутрь колеи (допускается и на концы шпал) с соблюдением требований габарита. На период до собственно замены он закрепляется двумя костылями (или башмаками) на каждом конце и в середине при деревянных шпалах (или к междушпальным коротышам при железобетонных шпалах).

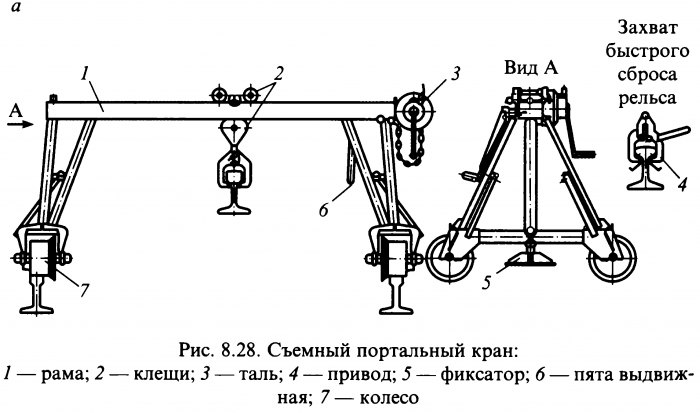

Рельс транспортируют к месту смены дрезинами, на небольшое расстояние — двумя ручными съемными портальными кранами (рис. 8.28), оборудованными талями для подъема и опускания рельсов.
До замены рельса может оказаться необходимым выполнение регулировки зазоров в тех случаях, когда в стыках заменяемого рельса имеются слитые (нулевые) или чрезмерно растянутые (конструктивные) зазоры.
До начала «окна» для замены рельса, необходимая продолжительность которого обычно не превышает 15—25 мин, в подготовительный период четыре монтера пути в обоих стыках отвинчивают и снимают вторые и пятые болты (в шестидырных накладках), а на остальные восемь болтов (№№ 1, 3, 4 и 6 на каждом конце заменяемого рельса) после смазки их резьбы ставят дополнительные шайбы. При четырехдырных накладках все восемь дополнительных шайб в обоих стыках устанавливаются последовательно в каждом и полностью зажимаются гайками до прохода поезда. Другие четыре монтера пути очищают
Промежуточные скрепления от грязи, опробовают и смазывают клеммные болты (с предварительным ослаблением их гаек на 5—6 оборотов и последующим закреплением) при раздельном скреплении; опробовают (наддергиванием и обратно — добивкой) костыли, антисептируют костыльные отверстия на стыковых шпалах и ставят в них пластинки-закрепители.
На электрифицированных линиях и на участках с автоблокировкой рельсы являются проводником сигнального и обратного тягового тока. С целью защиты монтеров пути от поражения электрическим током и обеспечения надежной работы рельсовых цепей на таких участках категорически не разрешается замена рельсов одновременно на обеих рельсовых нитях. Перед заменой рельса на соседних с ним звеньях укладывают и закрепляют струбцинами на подошве рельсов две поперечные медные перемычки (рис. 8.29, а) из провода сечением 50 мм2 при переменном токе и 120 мм2 при постоянном.
На электрифицированных участках без автоблокировки устанавливают одну продольную обходную перемычку (рис. 8.29, б).

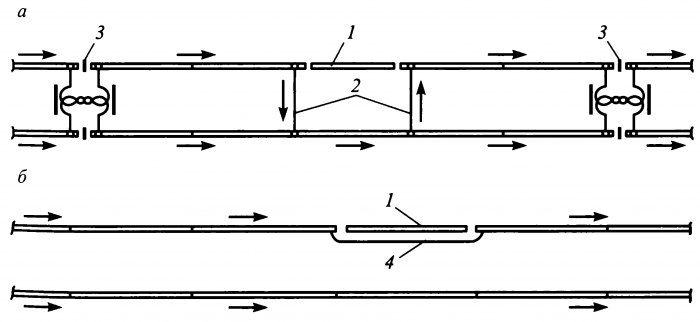

Рис. 8.29. Схемы укладки обходных перемычек при смене рельса: а — на участке с электротягой и автоблокировкой; б — на участке с электротягой без автоблокировки; 1 — сменяемый рельс; 2 — поперечные перемычки; 3 — изолирующие стыки (стрелками показано направление обратного тягового тока); 4 — продольный обходной провод
Перед заменой рельса с изолирующим стыком поперечную обводную перемычку устанавливают только на одном звене с той же стороны от стыка, что и рельс, подлежащий замене (рис. 8.30).
Заменять рельс, от которого необходимо отсоединять отсасывающие фидеры, можно только в присутствии представителя участка энергоснабжения. Отсоединение до замены рельса и затем подсоединение дроссельного усовика после замены рельса должно выполняться обязательно в присутствии механика
СЦБ от дистанции сигнализации и связи.

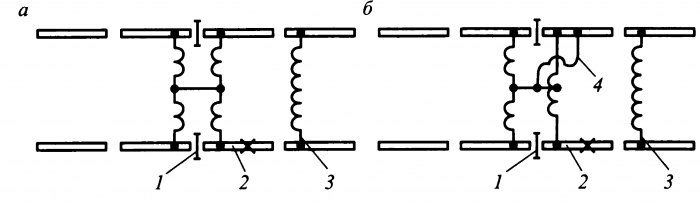

Рис. 8.30. Установка перемычек при смене рельса в изолирующем стыке: а — при постоянном токе; б — при переменном токе; 1 — изолирующий стык; 2 — заменяемый рельс; 3 — поперечная перемычка; 4 — перемычка, соединяющая средний вывод дросселя с рельсом
В основной период — в «окно», после ограждения места замены одиночного рельса сигналами остановки, работы выполняют в следующем порядке. При костыльном скреплении производят установку поперечных перемычек; разболчивание стыков; расшивку заменяемого рельса и выкантовку его в наружную сторону от колеи; надвижку нового рельса; постановку смазанных мазутом накладок и сболчивание каждого стыка четырьмя болтами; установку стыковых соединителей; пришивку нового рельса по шаблону (с забивкой по одному внутреннему основному костылю на каждом конце промежуточных шпал и двух основных костылей на стыковых шпалах); добивку наддернутых основных наружных костылей; установку противоугонов; снятие поперечных перемычек; снятие сигналов ограждения места работ.
По завершении основных работ движение поездов открывается с установленной скоростью.
В состав заключительных работ после «окна» входят: забивка третьих основных костылей на стыковых шпалах; смазка и постановка 2-го и 5-го стыковых болтов; подтягивание 8-ми гаек на болтах обоих стыков.

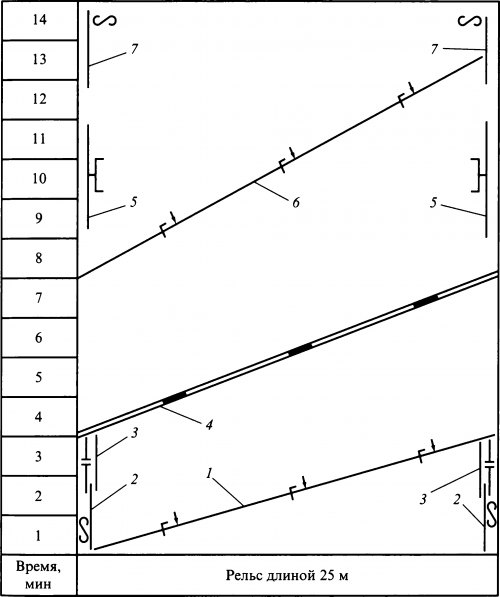

Рис. 8.31. График основных работ по смене рельса типа Р65 длиной 25 м при костыльном скреплении, выполняемых бригадой из 14 монтеров пути (м.п.): 1 — наддергивание наружных костылей (8 м.п. № 7—14); 2 — установка поперечных перемычек (2 м.п. № 5, 6); 3 — снятие стыковых болтов и накладок (4 м.п. № 1—4); 4 — сдвижка и уборка с пути сменяемого и надвижка нового рельса (14 м.п.); 5 — установка накладок и сболчивание стыков (4 м.п. № 1—4); б — пришивка рельса с забивкой по одному основному костылю внутри колеи и добивкой наддернутых наружных костылей (8 м.п. № 7—14); 7—снятие поперечных перемычек (4 м.п. № 1—4)

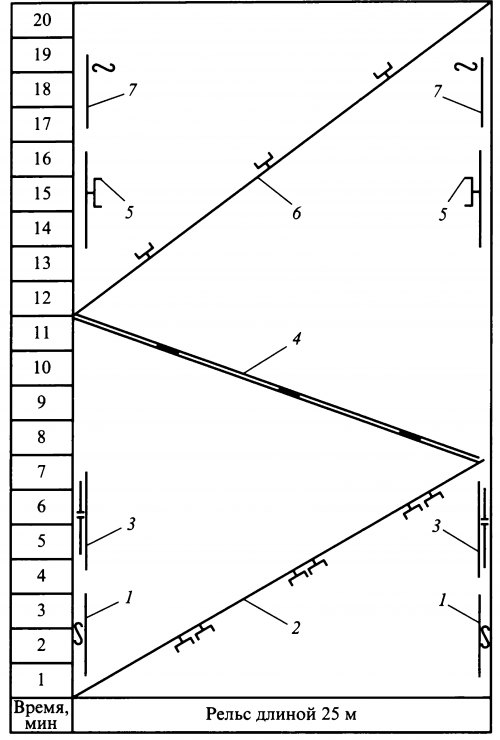

Рис. 8.32. График основных работ по смене рельса типа Р65 длиной 25 м при раздельном скреплении, выполняемых бригадой из 14 монтеров пути (м.п.): 1 — установка поперечных перемычек (4 м.п. № 1—4); 2 — отвертывание гаек клеммных болтов и снятие клемм с болтами (10 м.п. № 5—14); 3 — снятие болтов в стыках и накладок (4 м.п. № 1—4); 4 — сдвижка и уборка с пути сменяемого и надвижка нового рельса (14 м.п.); 5 — постановка накладок и сболчивание стыков (4 м.п. № 1—4); 6 — установка клемм с болтами и завинчивание гаек клеммных болтов (10 м.п. № 5—14); 7 — снятие поперечных перемычек (4 м.п. №1—4)
Примеры графиков выполнения основных работ по одиночной замене рельса типа Р65 длиной 25 м при костыльном и раздельном скреплении представлены на рис. 8.31 и рис. 8.32.

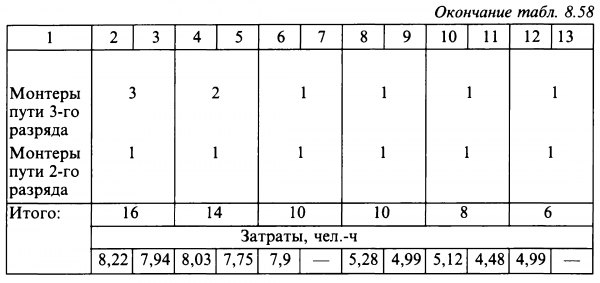

Общая трудоемкость замены одного рельса с учетом его типа и состава бригады по типовым нормам приведена в табл. 8.58.
