Телефонный жучок без антенны

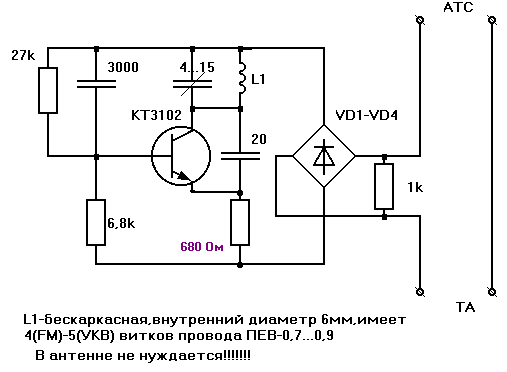

Данный телефонный жучек не нуждается в антенне так как антенной является телефонная пара.
Включается в разрыв телефонной линии. Для увеличения радиуса действия советую поставить вместо КТ3102 - П416Б но в этом случае нужно поменять полярность питания жучка. Катушка L1 - бескаркасная с внутренним диаметром 6мм содержит 5 витков (для УКВ) для FM - 4 витка провода ПЭВ- 0 7...0 9 мм.
Настройка жучка производится изменением емкости подстроечного конденсатора а также сжатием или растяжением витков катушки L1 для приема сигнала в свободном от вещательных станций участке УКВ (FM) диапазона вещательного приемника. Радиус действия при П416 равен 250-300м в прямой видимости а при КТ3102 200-250м. Диодный мост можно исключить но тогда надо будет соблюдать полярность при подключении. Жук испытан и 100% рабочий.
