Тепловоз ТЭ127
I | ОКП 31 8114 1101
li-пловоз ТЭ127 —• магистральный, односекци-Hui't мощностью 1765 кВт (2400 л. с.) с электро-,'»-1ачей переменно-постоянного тока (рис. 23-I предназначен для вождения грузовых и пас-
сажирских поездов на участках пути с ограниченными осевыми нагрузками.
Тепловоз имеет две кабины машиниста, оборудованные постами управления для работы по сне-теме двух единиц.

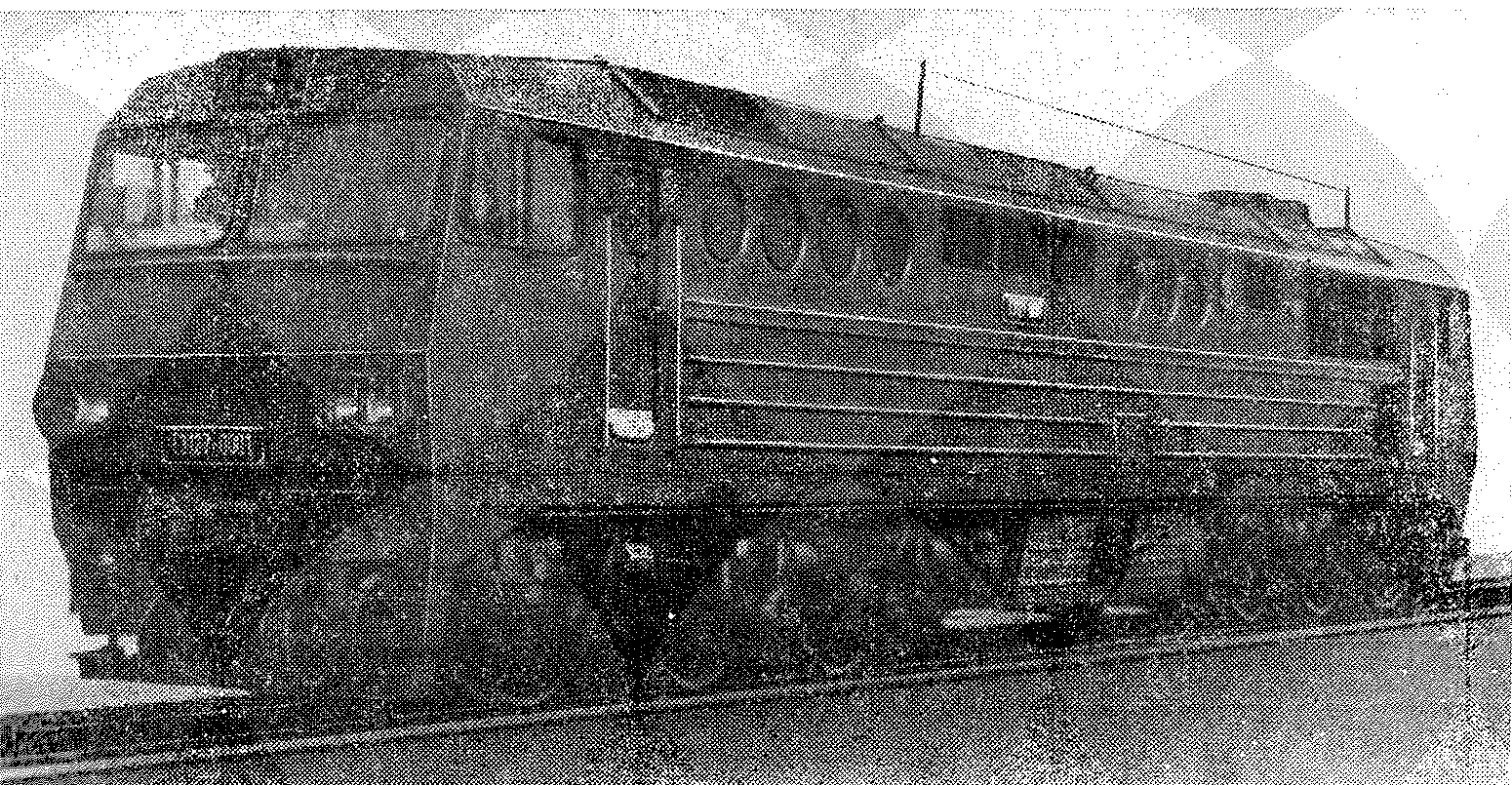

Рис. 23. Тепловоз ТЭ127
19

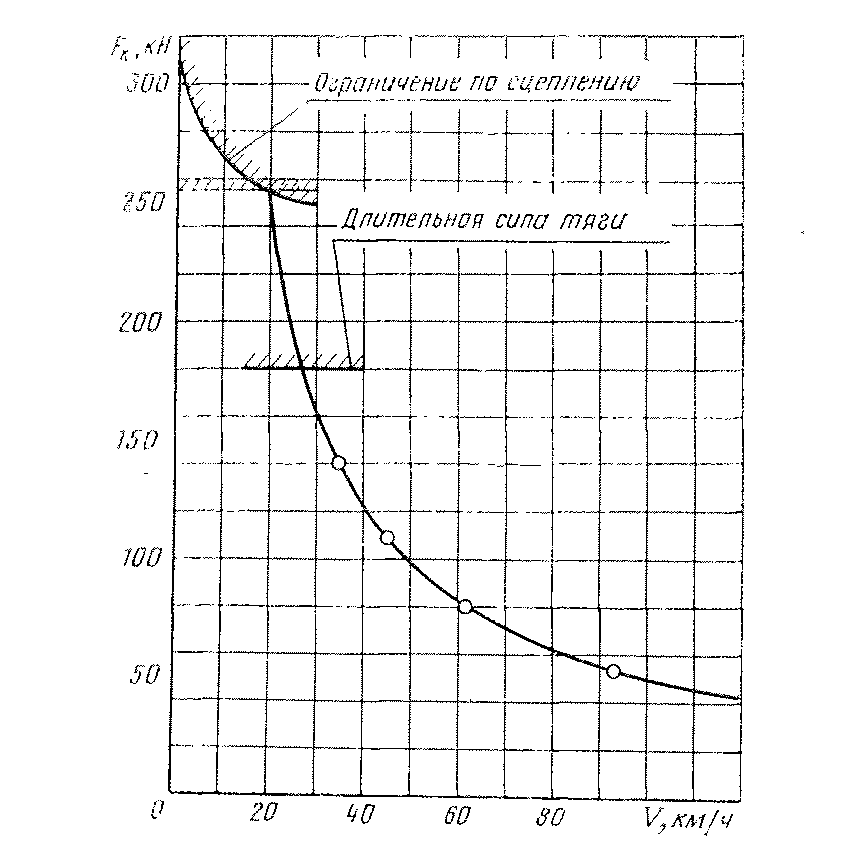

Рис. 25. Тяговая характеристика тепловоза ТЭ127
Техническая характеристика тепловоза
Ширина колеи, мм....... 1435; 1520
Пібарнт:
по ГОСТ 9238-83....... 02-ВМ
п.. МСЖД..... 505-1
Мощность, кВт (л. с.)...... 1765 (2400)
Осевая формула........ 30—30
Служебная масса, т....... 96±3%
11агр\\чкл от колесной пары на рельсы, кН
(гс)........... 157±3%
(16±3%)
Сила тяги прн длительном режиме, кН (тс) 176,6 (18)
Скорость при длительном режиме, км/ч . 25,8
Конструкционная скорость, км/ч . .. 120
Минимальный раднус проходимых кривых, м 80
Марка дизеля (обозначение по ГОСТ 4393-82) ДГ251
(12ЧН2А21/21)
Габаритные размеры, мм:
длина по осям автосцепок . . . 19000
ширина по кузову...... 2680
высота.......... 4090
Диаметр колес, мм....... 1050
Запасы, кг:
гоплина......... 3000
песка.......... 300
воды.......... 700
масла.......... 400
На тепловозе- установлен дизель-агрегат Д 1*251. состоящий из дизеля 12ЧН2А21/21 и тягового агрегата А-715У2, объединяющего в одном корпусе тяговый н вспомогательный генераторы. дизель п тяговый гп регат имеют фланцевое соединение: вал дизеля соединен с валом ротора через упругую пластинчатую муфту.
Все силовое и вспомогательное оборудование расположено в кузове вагонного типа несущей конструкции. Кузов устанавливается на двух трехосных тележках.
Тележки — бесчелюстные, с индивидуальным приводом каждой колесной пары от тягового двигателя. Расположение двигателей в тележке одностороннее, что является одним из средств улучшения использования сцепной массы тепловоза.
Колесно-моторный блок выполнен с опорно-рамной подвеской тягового электродвигателя.
Изготовлен опытный образец.
Технические условия — ТУ 24.04,515-84.
Изготовитель — Производственное объединение «Ворошиловградтепловоз».
