Тепловоз ТУ6А
Код ОКП 31 8161 1103
Тепловоз ТУ6А (рпс. 57-59) — узкоколейный, од посекционный мощностью 93,5 кВт (127 л. с.) предназначен для маневровой и вывозной работ на железных дорогах колеи от 750 до 1067 мм.
На тепловозе установлен двухтактный дизель марки ЯАЗ-М204А.
Передача — механическая пятискоростная, с ручным переключением и раздаточным реверс-редуктором. Крутящий момент к колесным парам передается от реверс-раздаточного редуктора с помощью карданных валов и двухступенчатых осевых редукторов.
Охлаждение воды дизеля осуществляется в во-довоздушном радиаторе; масла — в водомасляном теплообменнике.
Тепловоз оборудован предпусковым подогревателем дизеля, имеет улучшенную тепло- и шумо-изоляцию кабины, эффективную систему отопления кабины.
Кузов тепловоза — капотного типа.
Тележки — челюстные с одноступенчатым рессорным подвешиванием.
На тепловозах обеспечена возможность установки навесного снегоочистительного оборудования.

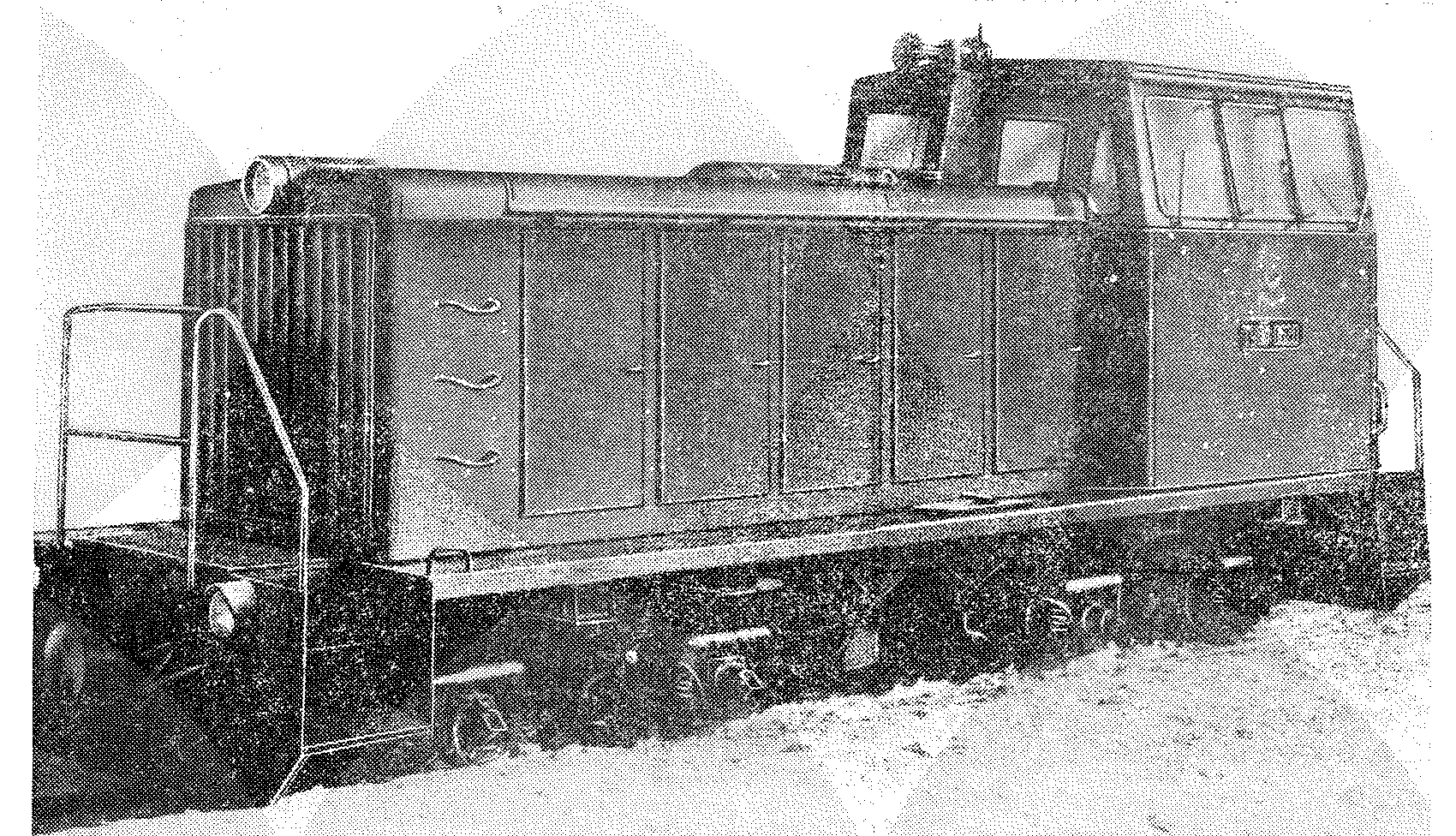

Рис. 57. Тепловоз ТУ6Л

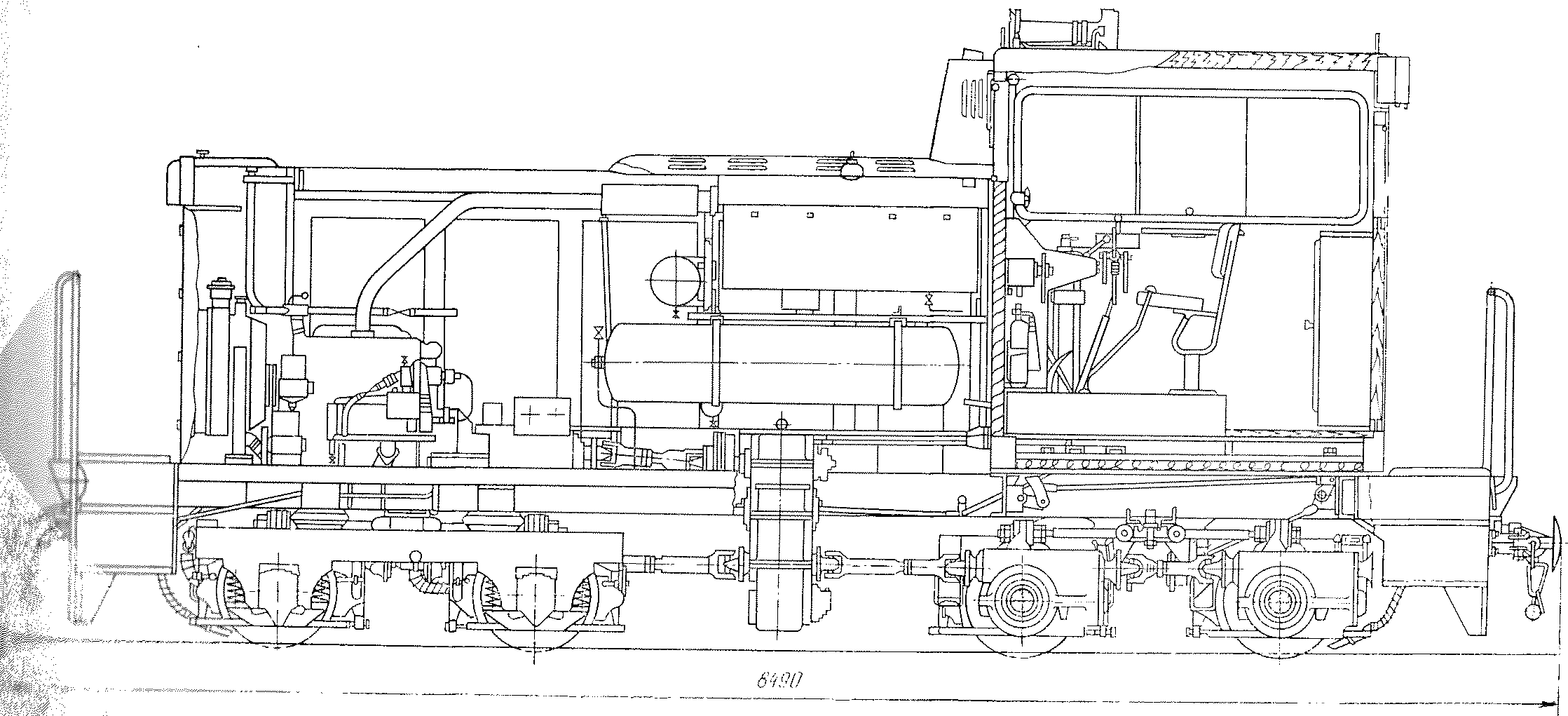

Рис. 58. Общий вид тепловоза ТУ6А
Техническая характеристика
Ширина колеи, мм....... 750-1067
Габарит по ГОСТ 9720-81 ..... ТУ
Мощность по дизелю, кВт (л. с.) . . . 93,5 (127)
Осевая формула........ 2—2
Служебная масса, т....... 14
Нагрузка от колесной пары на рельсы,
кН (тс).......... 34,3 (3,5)
Сила тяги при длительном режиме и скорости 8 км/ч, кН (тс) ...... 26,5 (2,7)
Конструкционная скорость, км/ч ... 50
Минимальный радиус проходимых кривых, м 40 Марка дизеля (обозначение по ГОСТ
4393-82) ........ ЯАЗ-М204А
(4ДП10/12)
Габаритные размеры, мм:
длина по буферам...... 8490
ширина......... 2550
высота от головок рельсов .... 3515
Диаметр колес, мм...... . 600
Запасы, кг:
топлива......... 780
песка.......... 400
воды дизеля........ 70
масла дизеля........ 14
масла реверс-редуктора ..... 15
Год начала выпуска — 1976. Технические условия — ТУ 24-4-462-76.
Изготовитель — Камбарский машиностроительный завод.
