Тепловоз серии LDH-70
Тепловоз серии LDH-70 мощностью 700л.с. с гидропередачей предназначен для маневровой и пассажирской службы на второстепенных линиях и для промышленных предприятий.

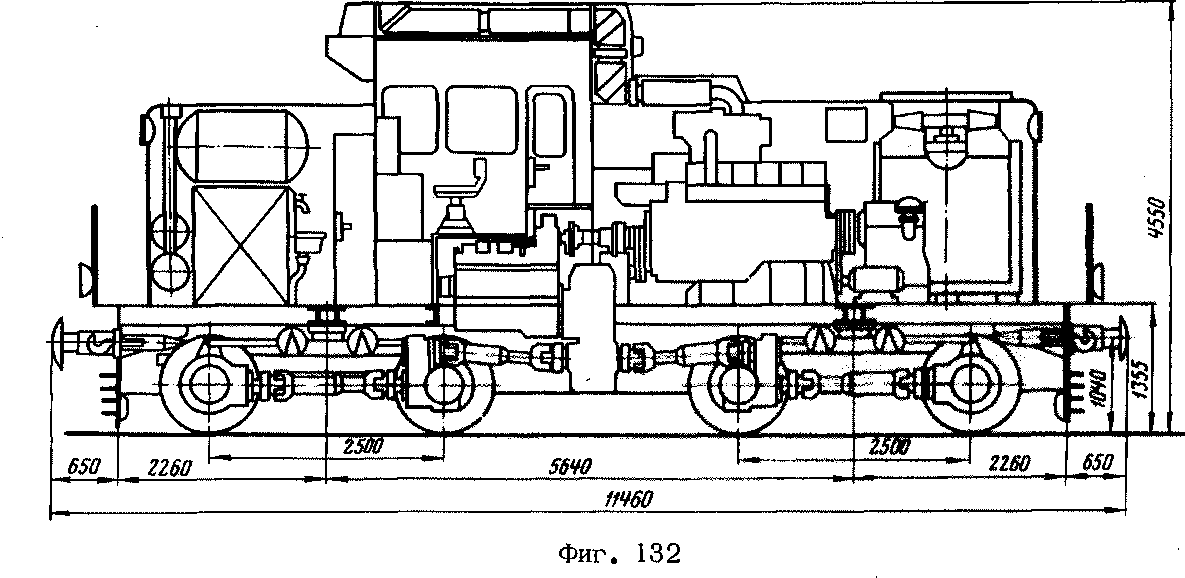

Тепловоз (фиг. 132) оборудован 12-цилиндровым V-образным четырехтактным дизелем типа MB 820ВЬ , построенным по лицензии
фирмы „Майбах-Мерседес-Бенц". Мощность дизеля 700 л.с. при 1350об/мин, Диаметр цилиндров 175 мм, ход поршня 205 мм. Средний расход топлива 175 г/л.с.-ч. дизель оборудован турбовоздуходувкой типа VTR- 250. Вес дизеля 3200 кг.
Гидравлическая передача фирмы „Фойт" ти-
па ТН1 (по типу ьгб/Б^У) с двумя гидротрансформаторами и реверсом типа 21316, построенным по лицензии фирмы „Зиммеринг-Грац-Паукер". На гидропередачу идет 600 л.с.
Кузов тепловоза - капотного тина, опирается на две двухосные тележки.
Тепловоз оборудован подогревателем типа Вебасто.
Основная характеристика тепловоза
Мощность, л.с................................................... 700
о о
Осевая формула .................................................
Служебный вес, т .............................................. 48
Нагрузка рт оси на рельсы, т ............................. 12
Конструкционнаи скорость, км/ч .......................... 70
Сила тяги при трогании, кГ ................................ 15800
Размеры тепловоза, мм:
длина (по буферам) .................................... 11460
ширина ........................................................ 3050
высота (от головок рельсов) ........................ 4550
диаметр колес ............................................. 1000
Ширина колеи, мм .............................................. 1435
Минимальный радиус вписывания, м .................... 50
Запас топлива, л .............................................. 1800
Запас песка, кг ................................................. 300
Проспект „Hidraulic diesel Locomotives". Бухарест, 1968.
Проспект „Завод имени 23 августа", Бухарест, 1968.
