Тепловоз серии DVM10
Тепловоз завода „Ганц-Маваг" серии DVM10 мощностью 2700 л.с. с электропере-

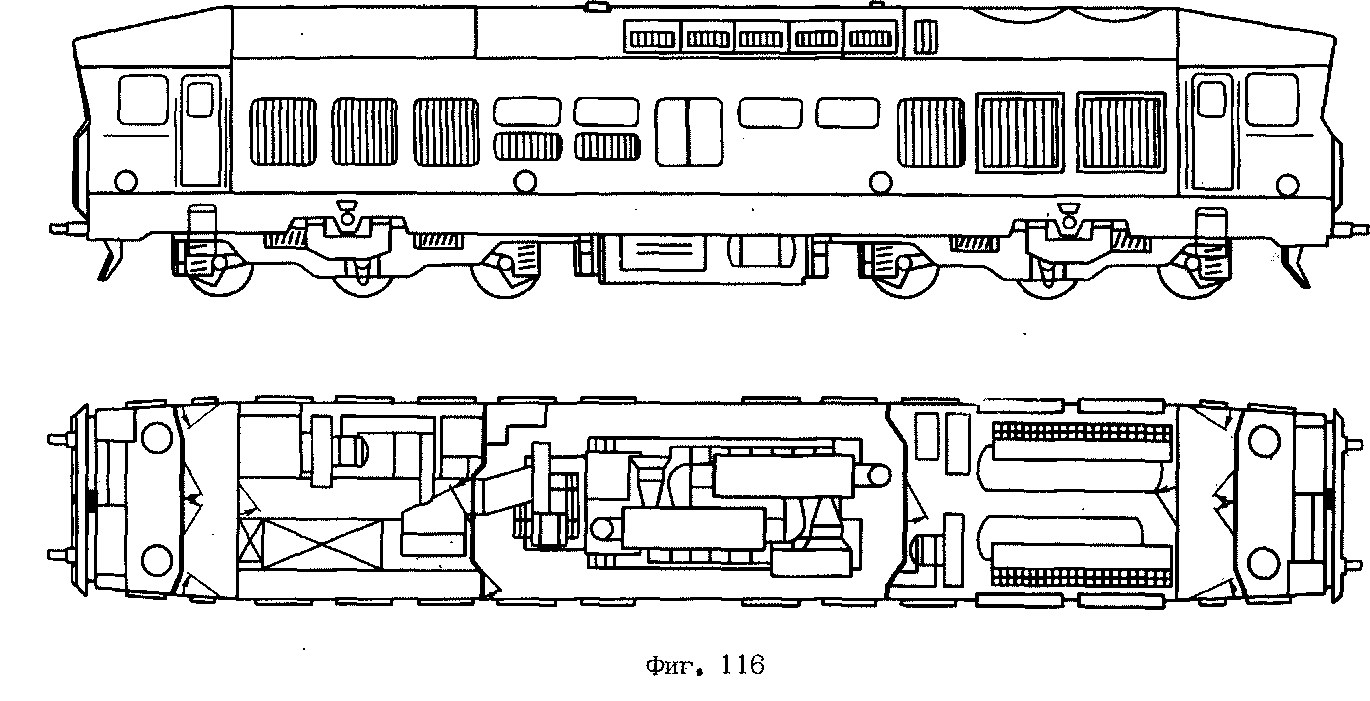

дачей предназначается для магистралмі... службы (фиг. 11б).
На тепловозе устанавливается 18-цилинл-ровый дизель типа 18РАЧ-185 мощностью 2700 л.с, строящийся по лицензии фирмы СЕМТ.
Электропередача включает главный генератор и шесть тяговых двигателей.
Кузов тепловоза - с двумя кабинами управления; опирается на две трехосные тележки сварной конструкции.
Вертикальные перемещения воспринимаются пружинами и гидравлическими демпферами, установленными на буксах.
Основная характеристика тепловоза
Год постройки .................................................... 1970
Мощность, л.с................................................... 2700
Осевая формула.................................................. 30-30
Служебный вес, т ........■...................................... 124
Нагрузка от оси на рельсы, т ............................. 20,7
Конструкционная скорость, км/ч .......................... 160
Сила тяги, кГ:
при трогании ............................................... 31500
длительного режима ..................................... 16920
Скорость длительного режима, км/ч .................... 31,2
Размеры тепловоза, мм:
длина (по буферам) ...................................... 19540
ширина ........................................................ 3060
высота (от головок рельсов) ........................ 4220
диаметр колес ............................................. 1250
Ширина' колеи, мм ............................................. 1435
Шкворень, закрепленный в раме тележки, взаимосвязан с рамой посредством шарнирного устройства, которое обеспечивает относительное поперечное и вертикальное перемещение между тележкой и кузовом.
В осевых буксах установлены двухрядные конические самоустанавливающиеся роликовые подшипники фирмы СКФ.
Тепловоз оборудован тормозной системой Кнорр, торможение - двустороннее, может быть оборудован электродинамическим тормозом.
Проспект „дизельный подвижной состав железных дорог" „Ганц-Маваг", Будапешт.
