Тепловоз ТГМ12
Код ОКП 31 8148 1104
Тепловоз ТГМ12 (рис. 35-36) — усовершенствованная модификация тепловоза ТГМ6А, отличается от него улучшенной компоновкой агрегатов, применением безрежимной двухтрансформа-торной гидропередачи УГП750/1200ПР со встроенной гидромуфтой привода компрессора, тележками с бесчелюстными буксами колесных пар, возможностью установки магниторельсового тормоза, применением обандаженных колес.
На тепловозе предусматривается применение систем автоматического регулирования работы силовой установки с целью обеспечения поддержания наибольшего значения силы тяги при трога-нии и разгоне, заданной скорости движения, экономичного режима работы дизеля.
Тормозная система тепловоза оборудуется про-тивобуксовочными и противогазными устройствами, тормозными цилиндрами с автоматически ре-
гулируемым выходом штока. В воздушной системе тепловоза предусмотрена установка для осушки сжатого воздуха.
На колесных парах тепловоза устанавливаются гребиесмазыватели.
Предусмотрены обеспечение работы охлаждающей установки тепловоза при температуре окружающего воздуха до минус 60° С, а также возможность обогрева водяной и масляной систем дизеля от постороннего источника питания электроэнергией.
На тепловозе применено дистанционное устройство для измерения уровня топлива и предусмотрены уровнеуказывающие устройства для воды и масла дизеля.
Предусматривается изготовление тепловоза в нескольких модификациях, в том числе: с высокой кабиной в габарите 1-Т по ГОСТ 9238-83, в двухсекционном исполнении, с дистанционным управлением разгрузкой думпкаров, с внешней тепло-
Техническая характеристика
Ширина колеи, мм . ......... 1520
Габарит по ГОСТ 9238-83 ........... t 0-ВМ
Мощность по дизелю, кВт (л. с)......... 882 (1200)
Осевая формула............. 2—2
Служебная масса, т............ 90±3%
Нагрузка от колесной пары на рельсы, кН (тс)..... 220,5±3% (22,5±3%)
Сила тяги при длительном режиме и скорости 11,5 км/ч,
кН (тс)............... 191 (19,5)
Скорость движения, км/ч:
максимальная ............. 36
при полной мощности (реализуется кратковременно) . . 40
/Минимальный радиус проходимых кривых, м..... 40
Марка дизеля (обозначение по ГОСТ 4393-82)..... ЗА-6Д49 (8ЧН2А26/26)
Марка гидропередачи............ УГП750/1200ПР
Габаритные размеры, мм:
длина по осям автосцепок.......... 14230
ширина.....".......... 3130
высота при высокой кабине ......... 4665
высота при низкой кабине......... 4252
Диаметр колеса, мм............ 1050
Запасы, кг:
топлива ......... ..... 4600
песка.....,......... 1_100
воды дизеля............. , 550
масла гидропередачи........... 260
масла дизеля............. 355
Масса балласта, кг..........■ . . 4600

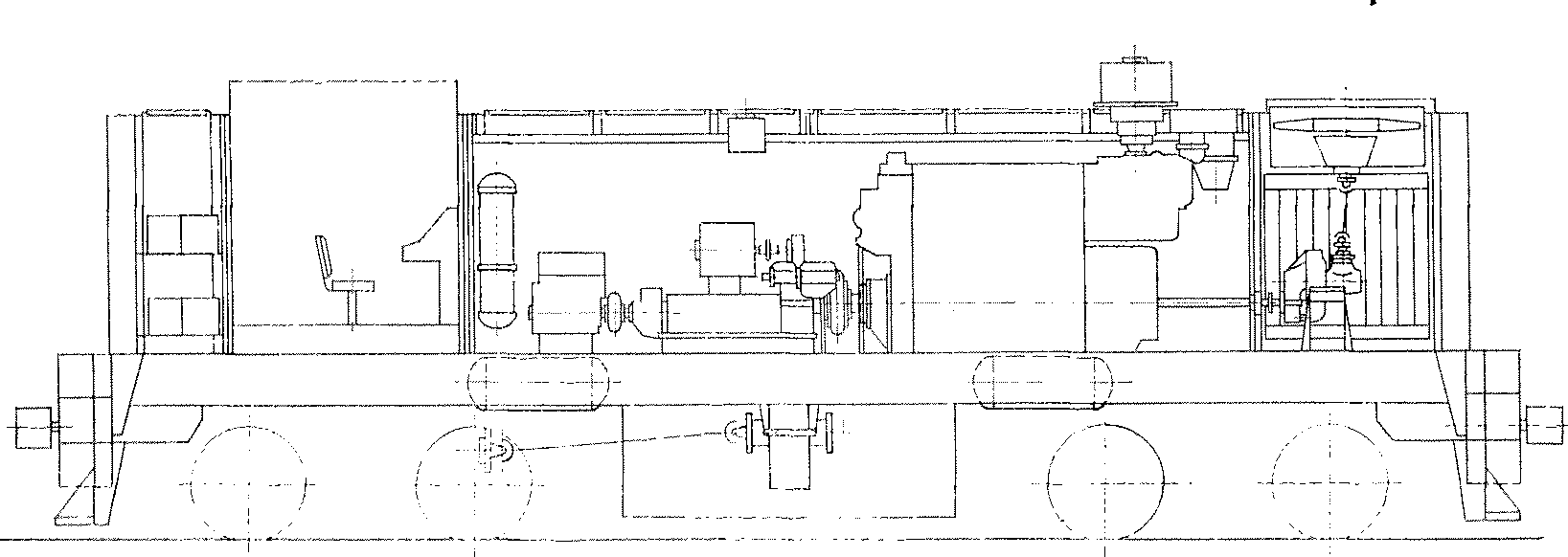

Рис. 35, Общий вид тепловоза ТГМ12

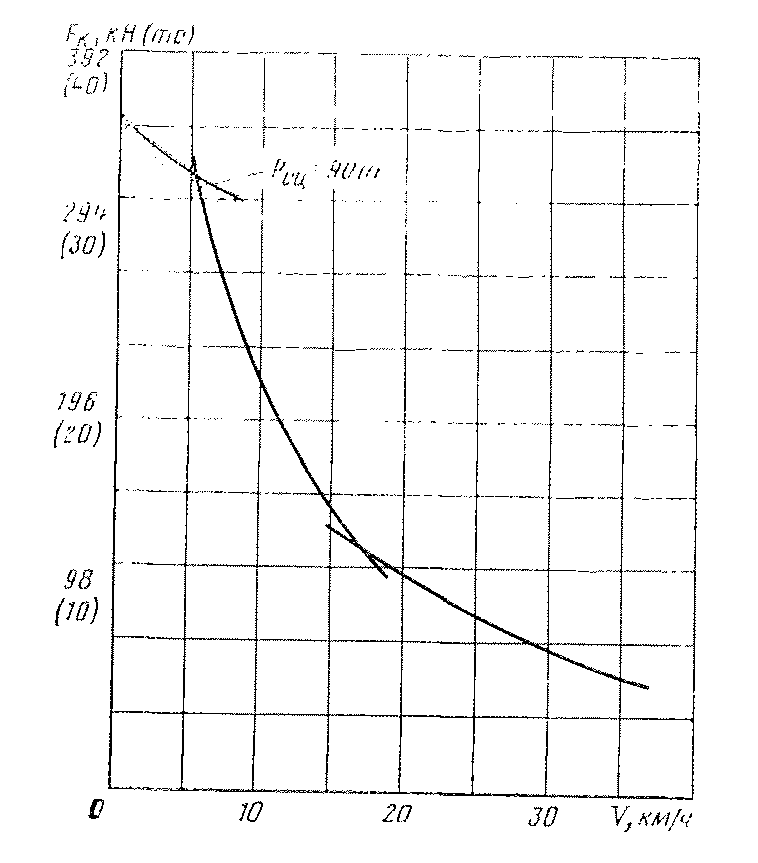

Рис. 36, Тяговая характеристика теї ТГМ12
вон защитой, с установкой нейтрализатора выхлопных газов и для экспортных поставок на ко лею 1435 мм.
Год выпуска опытных образцов — Н)86.
Год начала серийного производства -- 1988.
Технические условия — ТУ 24.04.516-84.
Изготовитель — Люднновский тепловозостроительный завод.
