Тема: Привод_Шестерня с валом_нужна помощь

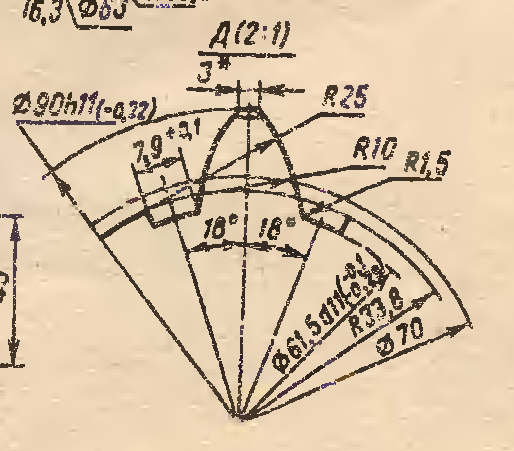

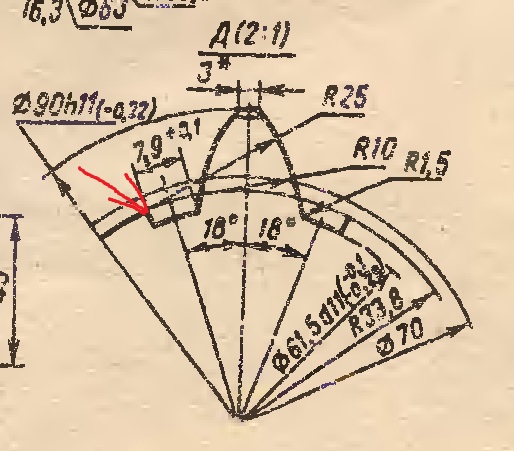

Коллеги, посмотрите на рисунок и помогите определиться, из какой точки откладывается радиус 10 мм?

Углев Дмитрий вне форума   Цитировать 0
Старый 26.01.2014, 21:36   #2 (ссылка)
Новый пользователь

Аватар для Torquato Tasso

Регистрация: 07.07.2009
Сообщений: 5,879
Поблагодарил: 282 раз(а)
Поблагодарили 1012 раз(а)
Фотоальбомы: 1 фото
Torquato Tasso вне форума   Цитировать 0
Старый 26.01.2014, 22:02   #3 (ссылка)
Super V.I.P.

Аватар для Reilion

Регистрация: 18.04.2011
Адрес: Санкт-Петербург
Возраст: 46
Сообщений: 1,043
Поблагодарил: 540 раз(а)
Поблагодарили 419 раз(а)
Фотоальбомы: не добавлял
Репутация: 332

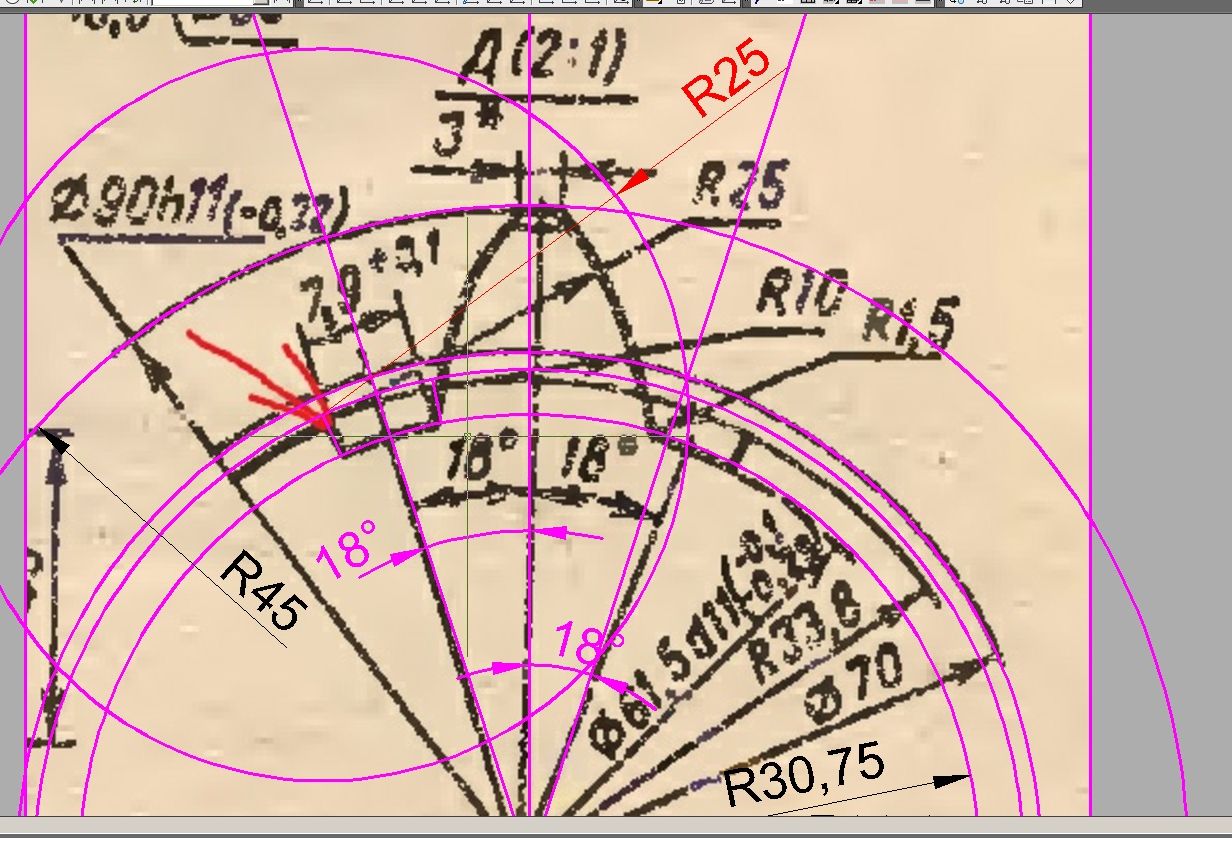

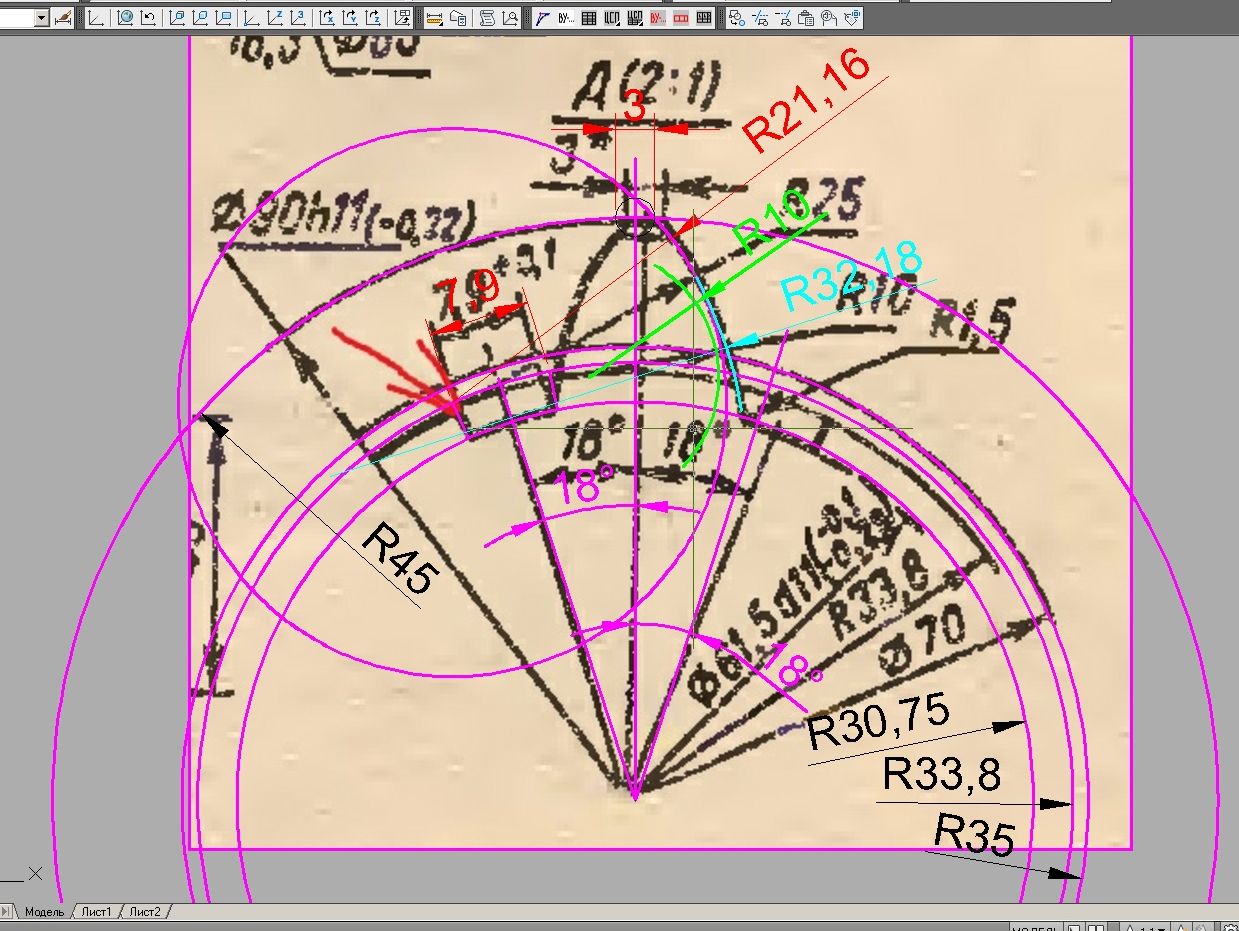

С R25 мне тоже не понятно...


графически что бы получить ширину зубца 3 мм нужен радиус 21,16мм

и радиус 10 не подходит, обколол дугу (голубым) - 32,18, зеленым показал R10

Последний раз редактировалось Reilion; 26.01.2014 в 22:36.
Reilion вне форума   Цитировать 0
Старый 26.02.2014, 12:37   #4 (ссылка)
Кандидат в V.I.P.

Аватар для сергейвладимирович

Регистрация: 11.05.2012
Сообщений: 2
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: не добавлял
Репутация: 0
Цитата:
Сообщение от Углев Дмитрий Посмотреть сообщение
Коллеги, посмотрите на рисунок и помогите определиться, из какой точки откладывается радиус 10 мм?

этот рисунок в большей степени для изготовления вал шестерни , а нам трэбо износ зуба замерить
сергейвладимирович вне форума   Цитировать 0
Старый 26.02.2014, 15:01   #5 (ссылка)
Копченый

Автор темы

Аватар для Углев Дмитрий

Регистрация: 28.02.2009
Адрес: Екатеринбург
Возраст: 41
Сообщений: 3,250
Поблагодарил: 781 раз(а)
Поблагодарили 843 раз(а)
Фотоальбомы: 49 фото
Записей в дневнике: 1
Репутация: 490
сергейвладимирович, дык как Вы будете производить измерения? В смысле от чего отталкиваться-то надо )))))
Углев Дмитрий вне форума   Цитировать 0
Старый 26.02.2014, 16:46   #6 (ссылка)
Super V.I.P.

Аватар для Василич

Регистрация: 18.06.2010
Адрес: Братск
Возраст: 67
Сообщений: 4,060
Поблагодарил: 2089 раз(а)
Поблагодарили 1846 раз(а)
Фотоальбомы: 409 фото
Записей в дневнике: 5
Если мне мой склероз не изменяет, то износ меряется шаблоном.

Изменил таки. Штангензубомером - http://www.dieselloc.ru/books/teplovoz/diesel_36.html

А ещё вот - http://indsol.ru/market/izmerenie_zy...nie_shesteren/
__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Последний раз редактировалось Василич; 26.02.2014 в 17:02.
