Тема: Справочные материалы по размещению аппаратуры ЖАТ на стативах СУР
Справочные материалы по размещению аппаратуры железнодорожной автоматики и телемеханики на на универсальных релейных стативах типа СУР
Лосиноостровский электротехнический завод Скачать
__________________
Зарегистрируйтесь, чтобы скачивать файлы. Внимание! Перед скачиванием книг и документов установите программу для просмотра книг отсюда. Примите участие в развитии ж/д вики-словаря / Журнал "АСИ" онлайн Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Книги по метрополитенам | Указания ГТСС Если не можете скачать файл... / Наше приложение ВКонтакте / Покупаем электронные версии ж.д. документов |
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
14.10.2009, 07:32
|
#2 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 10.07.2009
Сообщений: 12
Поблагодарил: 190 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
0
Загрузки: 30
Закачек: 0
Репутация: 0
|
Может есть еще какая-нибудь информация по стативам СУР?
|
|
|
Цитировать 0 |
|
23.11.2009, 20:52
|
#3 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 19.04.2009
Адрес: Саратов
Возраст: 40
Сообщений: 57
Поблагодарил: 14 раз(а)
Поблагодарили 22 раз(а)
Фотоальбомы:
4
Загрузки: 3
Закачек: 0
Репутация: 14
|
Какие, кстати, ваши впечатления от этих стативов (кто сталкивался).
Меня очень не впечатлили. Вообщем за месяц пуско-наладочных работ полки очень просели, перестали закрываться (некоторые из-за того, что сломались замки, некоторые из-за просадки петель). Несколько раз были неприятные ситуации, что при закрытии полки между полкой и основанием статива попадали провода и повреждалась изоляция. Не вспоминаю о разбитой голове - опять таки из-за того, что полка открывалась сама
|
|
|
Цитировать 0 |
|
22.04.2010, 08:16
|
#4 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 10.02.2010
Сообщений: 45
Поблагодарил: 3 раз(а)
Поблагодарили 9 раз(а)
Фотоальбомы:
0
Загрузки: 13
Закачек: 0
Репутация: 1
|
QwSe,
А винтики вам как понравилось крутить? |
|
|
Цитировать 0 |
|
07.04.2011, 08:37
|
#5 (ссылка) |
|
V.I.P.
Регистрация: 18.02.2010
Сообщений: 360
Поблагодарил: 181 раз(а)
Поблагодарили 69 раз(а)
Фотоальбомы:
0
Загрузки: 46
Закачек: 6
Репутация: 77
|
Как размещаются УРП на этих стативах? Или есть спец. вариант исполнения под габарит их рамы?
Все, выяснил! УРП крепится кронштейнами 561-00-07, будет торчать примерно на 20 см в сторону . Фотку выложу позже.
Последний раз редактировалось postmitya; 07.04.2011 в 08:37. Причина: Добавлено сообщение |
|
|
Цитировать 1 |
|
07.04.2011, 09:00
|
#6 (ссылка) | |
|
Злой Эльф
Регистрация: 28.02.2009
Сообщений: 923
Поблагодарил: 48 раз(а)
Поблагодарили 324 раз(а)
Фотоальбомы:
0
Загрузки: 57
Закачек: 8
Репутация: 242
|
Цитата:
__________________
Делай всё по чертежу. |
|
|
Цитировать 0 |
|
07.04.2011, 11:30
|
#7 (ссылка) |
|
Super V.I.P.
Регистрация: 09.04.2009
Сообщений: 1,963
Поблагодарил: 11 раз(а)
Поблагодарили 153 раз(а)
Фотоальбомы:
3
Загрузки: 9
Закачек: 0
Репутация: 107
|
Он на пристенном ставится.
|
|
|
Цитировать 0 |
|
07.04.2011, 11:41
|
#8 (ссылка) |
|
))
Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,534
Поблагодарил: 2253 раз(а)
Поблагодарили 1399 раз(а)
Фотоальбомы:
0
Записей в дневнике: 6 Загрузки: 53
Закачек: 0
|
led,
на пристенный нельзя ставить УРП устанавливается на двухсторонних стативах, ближних к стене вечером фотографии выложу Sama Y добавил 07.04.2011 в 12:41 для себя писала: http://scbist.com/scb/uploaded/2721_...10407_0003.tif Последний раз редактировалось Sama Y; 07.04.2011 в 12:10. Причина: Добавлено сообщение |
|
|
Цитировать 0 |
|
07.04.2011, 11:54
|
#9 (ссылка) | |
|
Super V.I.P.
Регистрация: 18.04.2009
Сообщений: 574
Поблагодарил: 95 раз(а)
Поблагодарили 94 раз(а)
Фотоальбомы:
12
Загрузки: 177
Закачек: 9
Репутация: 45
|
Цитата:
The requested URL /scb/uploaded/2721_...10407_0003.tif was not found on this server. Перезалейте плз.
__________________
"Есть две бесконечные вещи - вселенная и человеческая глупость. Хотя, насчет вселенной я сомневаюсь..." (С) А.Эйнштейн |
|
|
|
Цитировать 0 |
|
07.04.2011, 12:09
|
#10 (ссылка) | |
|
Злой Эльф
Регистрация: 28.02.2009
Сообщений: 923
Поблагодарил: 48 раз(а)
Поблагодарили 324 раз(а)
Фотоальбомы:
0
Загрузки: 57
Закачек: 8
Репутация: 242
|
Цитата:
__________________
Делай всё по чертежу. |
|
|
|
Цитировать 0 |
|
07.04.2011, 13:01
|
#11 (ссылка) |
|
))
Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,534
Поблагодарил: 2253 раз(а)
Поблагодарили 1399 раз(а)
Фотоальбомы:
0
Записей в дневнике: 6 Загрузки: 53
Закачек: 0
|
chp,

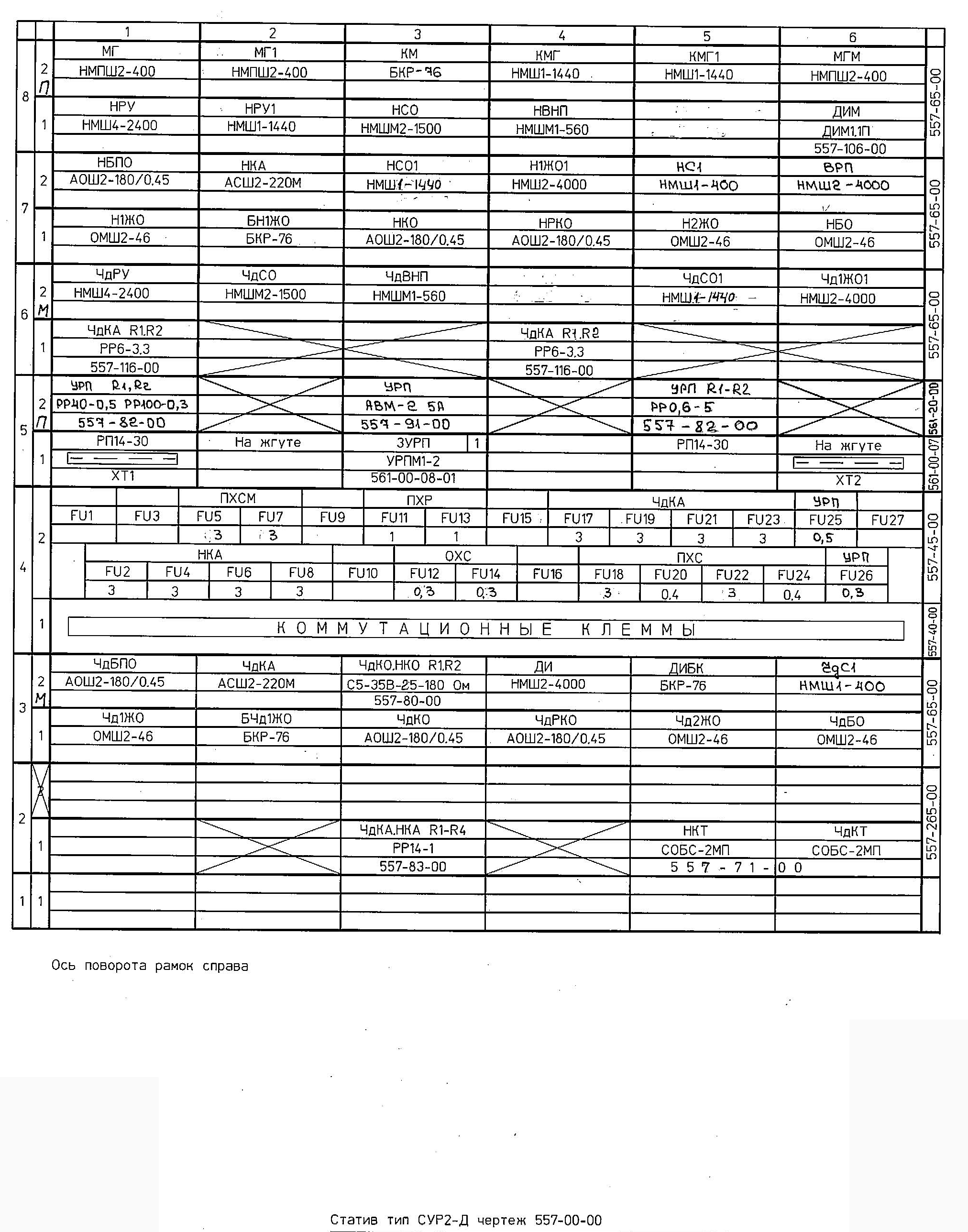

перезалила, попробуйте вот пример комплектации стативов: http://scbist.com/scb/uploaded/2721_141.jpg http://scbist.com/scb/uploaded/2721_142.jpg На одно унифицированное посадочное место устанавливается два УРП. В случае установки одного УРП на оставшееся место устанавливаются только приборы нештепсельного подключения на панели 561-20-00. |
|
|
Цитировать 0 |
|
07.04.2011, 15:31
|
#12 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 24.10.2009
Адрес: Алтай
Сообщений: 2
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
0
Загрузки: 10
Закачек: 0
Репутация: 0
|
На пристенном стоят.

|
|
|
Цитировать 0 |
|
07.04.2011, 15:48
|
#13 (ссылка) |
|
))
Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,534
Поблагодарил: 2253 раз(а)
Поблагодарили 1399 раз(а)
Фотоальбомы:
0
Записей в дневнике: 6 Загрузки: 53
Закачек: 0
|
не идеал, верхнее стоит очень высоко
http://scbist.com/scb/uploaded/2721_img_5218.jpg |
|
|
Цитировать 0 |
|
08.04.2011, 03:58
|
#14 (ссылка) |
|
Super V.I.P.
Регистрация: 28.04.2009
Адрес: Иркутск
Возраст: 45
Сообщений: 605
Поблагодарил: 96 раз(а)
Поблагодарили 153 раз(а)
Фотоальбомы:
0
Загрузки: 22
Закачек: 4
Репутация: 54
|

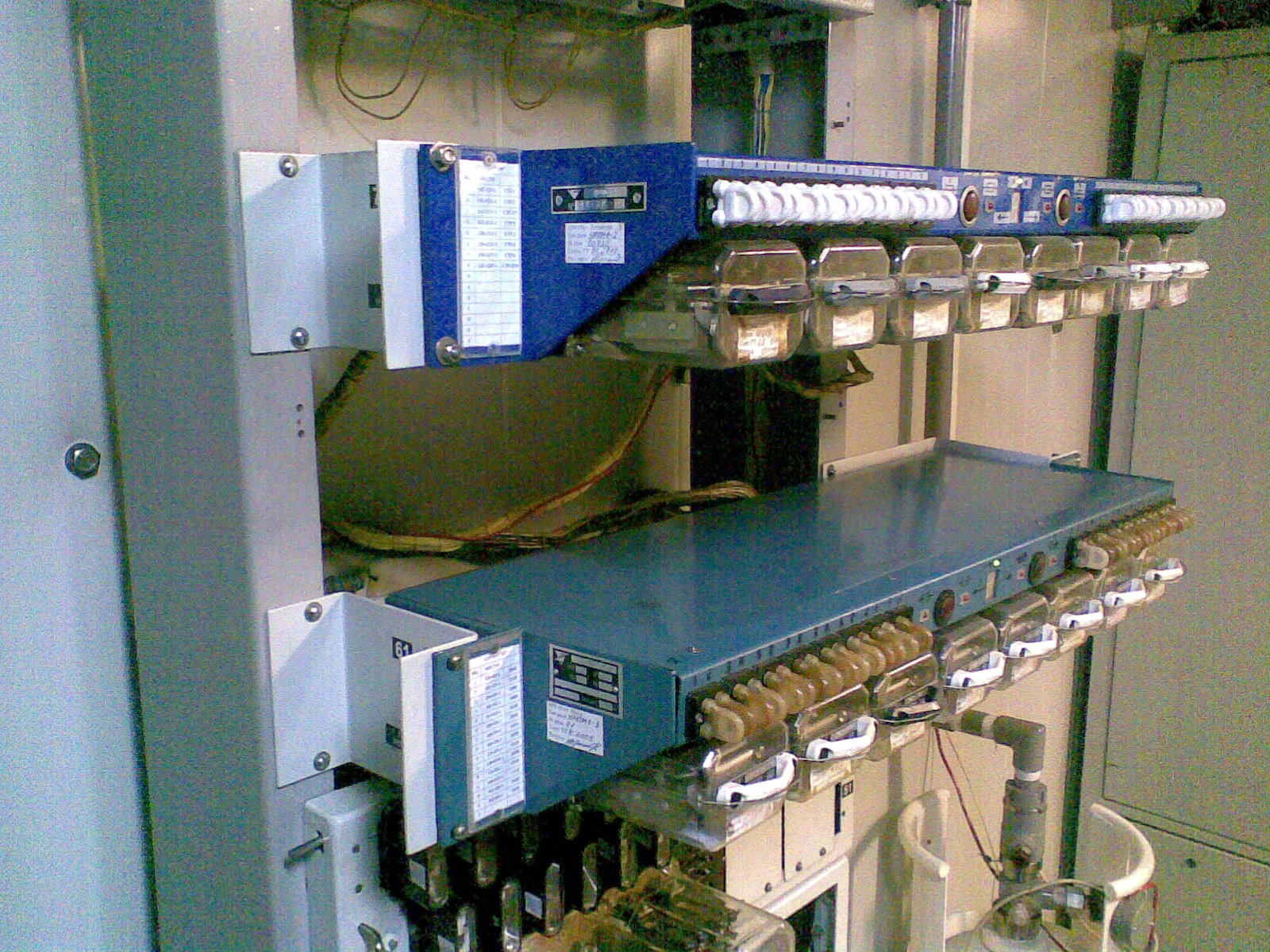

Вот тоже вариант для не пристенного.
Без прибора, хорошо видны кронштейны:
__________________
Дмитрий Последний раз редактировалось Бригадир; 08.04.2011 в 04:00. |
|
|
Цитировать 0 |
|
08.04.2011, 04:15
|
#15 (ссылка) | |
|
Super V.I.P.
Регистрация: 09.04.2009
Сообщений: 1,963
Поблагодарил: 11 раз(а)
Поблагодарили 153 раз(а)
Фотоальбомы:
3
Загрузки: 9
Закачек: 0
Репутация: 107
|
Цитата:
|
|
|
|
Цитировать 0 |
