Тема: Ищу схемы управления замедлителями КЗ, КНЗ
Ищу схемы управления замедлителями КЗ, КНЗ (управляющая аппаратура ВУПЗ-05М)
|
|
Цитировать 1 |
|
17.08.2011, 13:39
|
#2 (ссылка) |
|
Super V.I.P.
Регистрация: 09.11.2009
Возраст: 43
Сообщений: 670
Поблагодарил: 361 раз(а)
Поблагодарили 145 раз(а)
Фотоальбомы:
0
Загрузки: 40
Закачек: 2
Репутация: 122
|
Где-то на работе завалялись схемы в эл. виде в формате Visio. Найду - выложу. Заменили уже 10 аппаратур ВУПЗ-М на ВУПЗ-05М. За основу взяты схемы из типового альбома МГ-48 от ВЗПГ, без реле подъема и реле на ступени торможения. Подаем напрямую с коммутатора, ибо аппаратура потребляет небольшой ток. Еще все диоды разместили в ведущем воздухосборнике (экономия жил кабеля). Диоды лучше брать КД202Р (надежнее будет). Еще могу выложить фото смонтированных коробок, только сфотографировать надо не забыть, как на горке буду

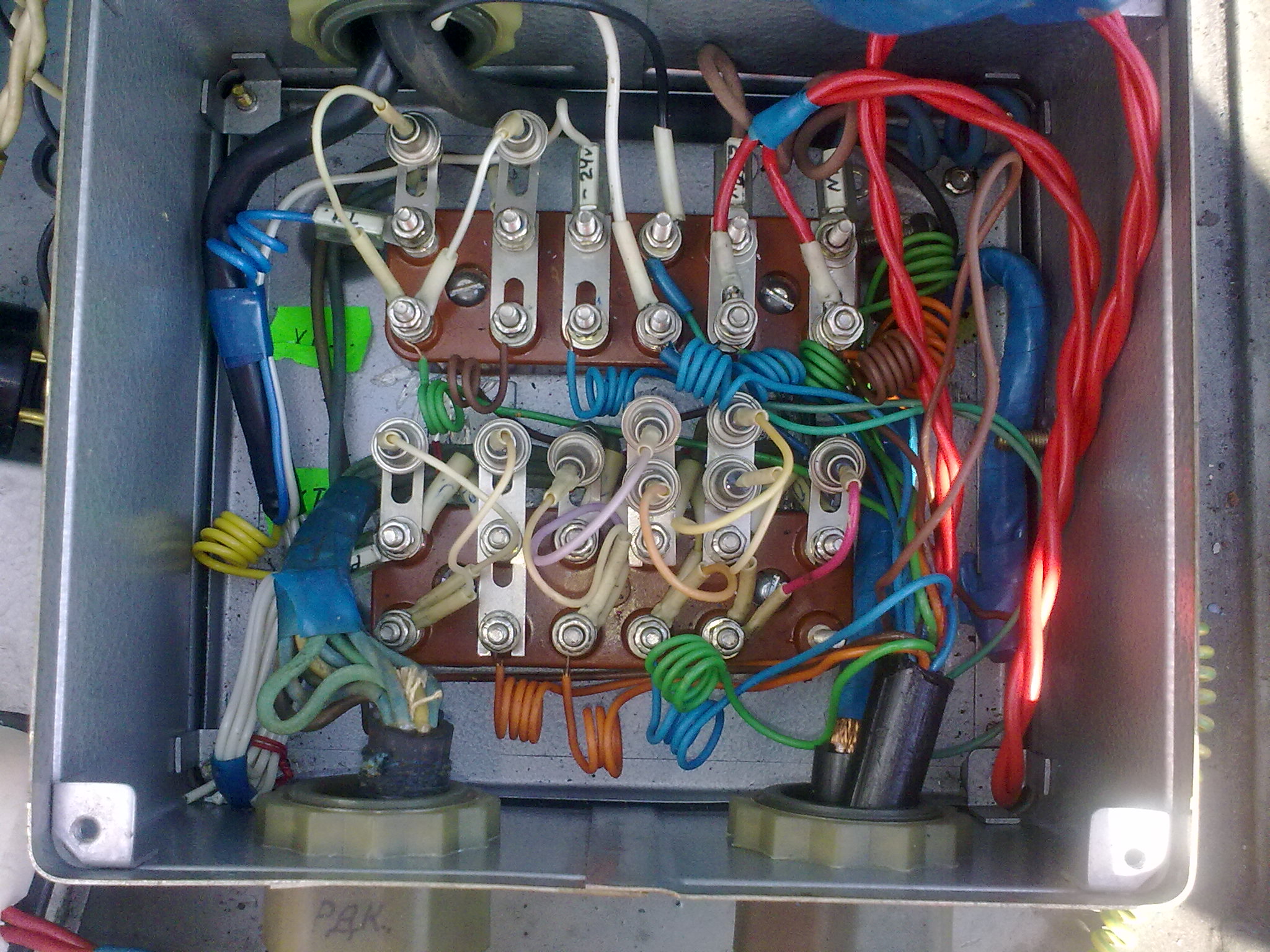

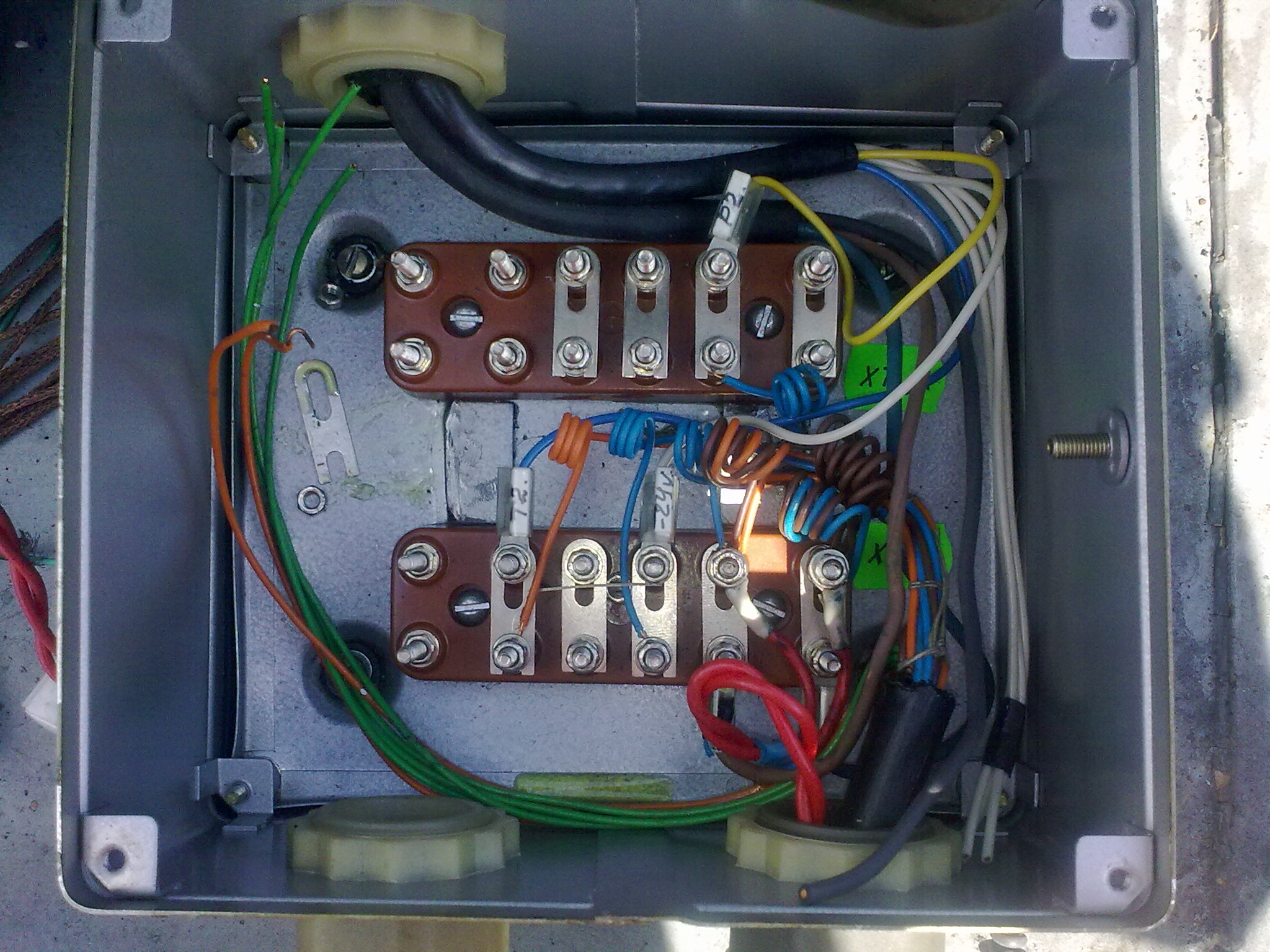

  yuri230382 добавил 17.08.2011 в 14:39 http://scbist.com/downloads.php?do=file&id=140&act=down - схема в Visio.  - фото старой коробки ведомой аппаратуры. - фото старой коробки ведущей аппаратуры.Новые коробки пока не получается сфотографировать, работаю в командировке, на горке набегами бываю. Последний раз редактировалось yuri230382; 17.08.2011 в 13:39. Причина: Добавлено сообщение |
|
|
