Тема: прибор поиска повреждений в горочных рельсовых цепях 25гц

alex templar · 24.02.2016, 16:13

уважаемые знатоки ! поделитесь пожалуйста, если у кого есть - электрическая схема на прибор для поиска пробоя изостыков ,при их сходе и растяжке.

Остап Наливайко · 24.02.2016, 16:33

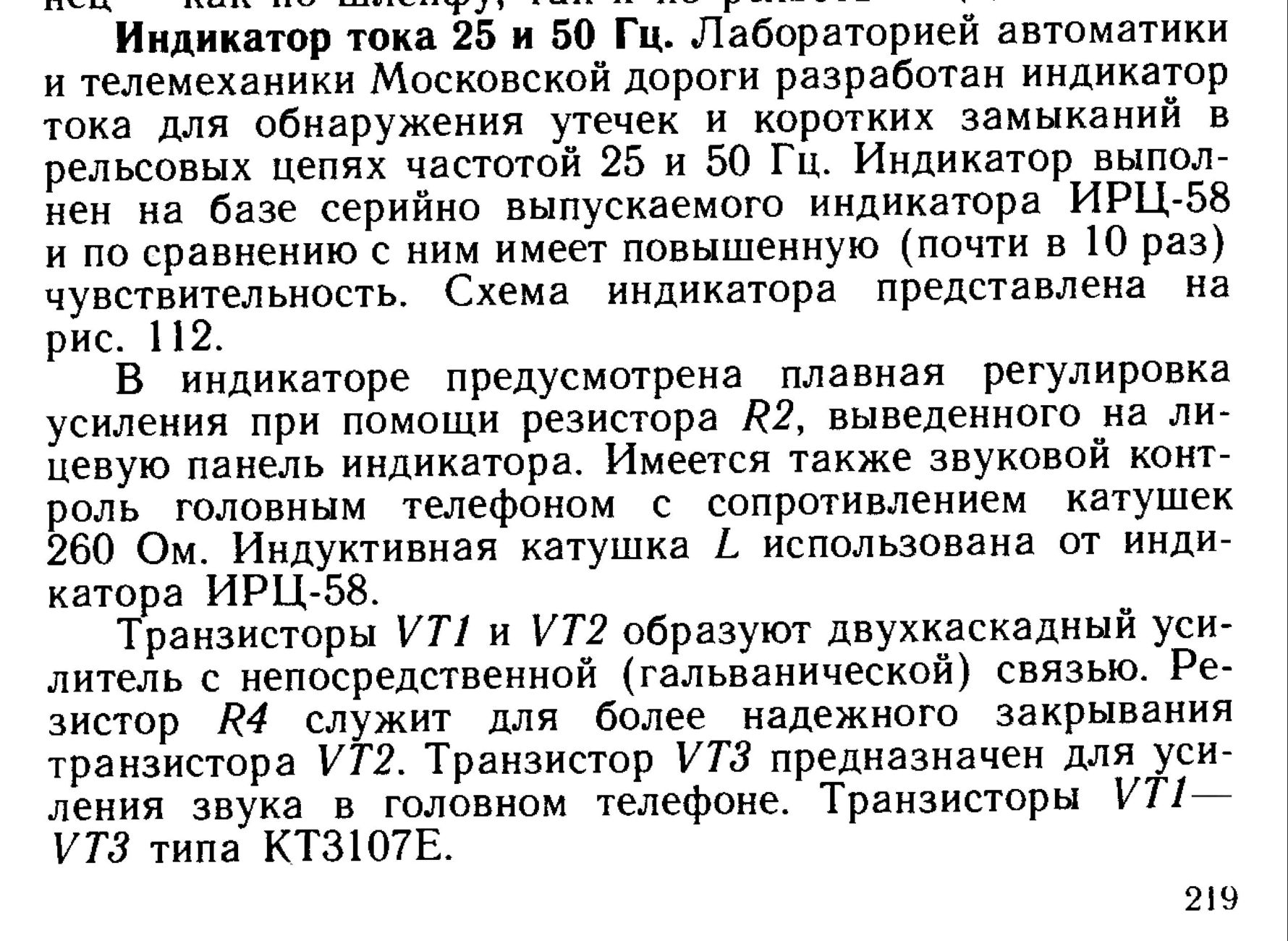

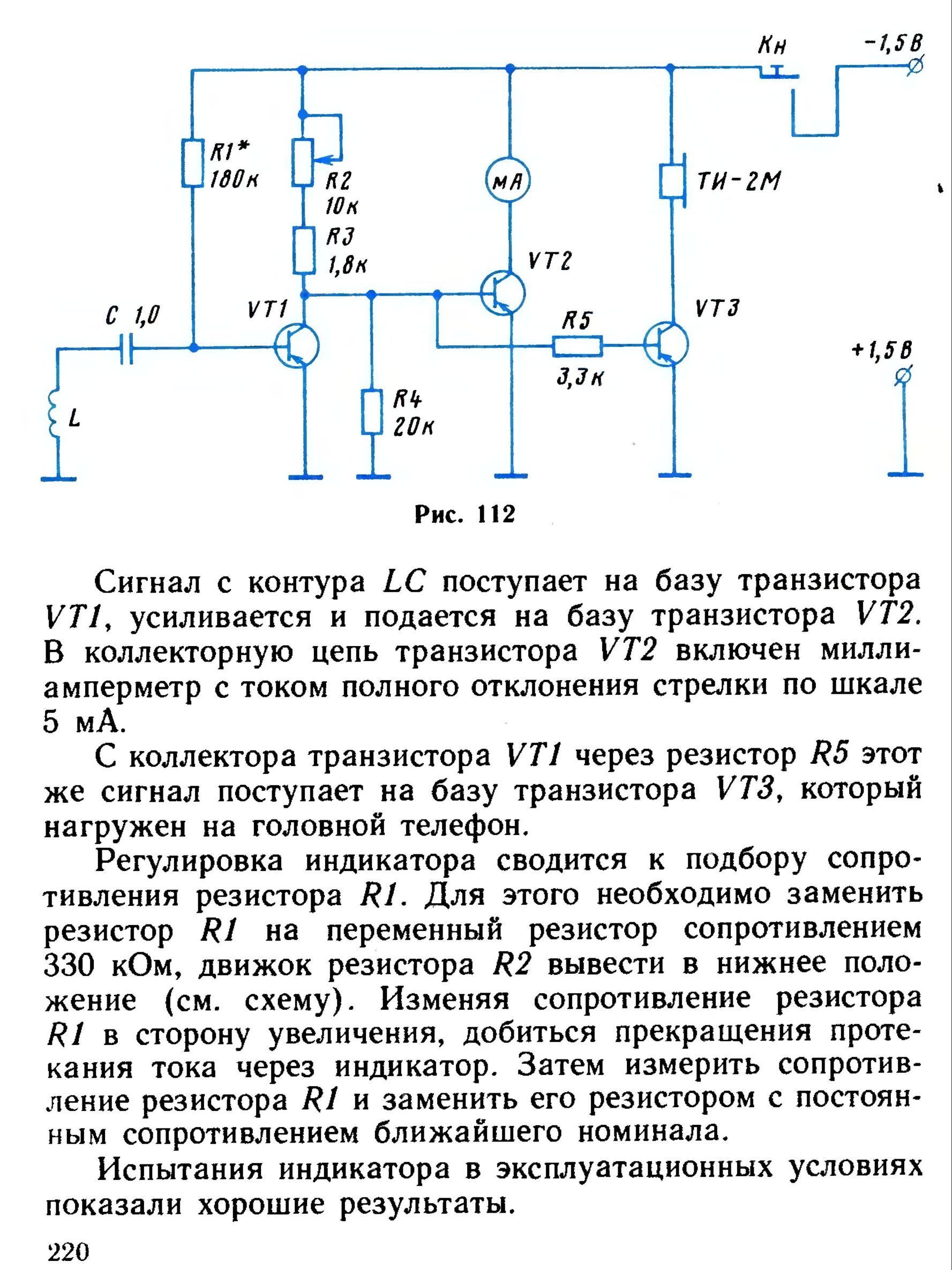

Схема "Шухера" (ИРЦ25/50: http://www.xn--80alh0b.xn--p1ai/DOWNLOAD/irc25.pdf) что ли?

**vetal** · 24.02.2016, 17:01

alex templar · 24.02.2016, 17:26

Цитата:

Сообщение от Остап Наливайко

Схема "Шухера" (ИРЦ25/50: http://www.xn--80alh0b.xn--p1ai/DOWNLOAD/irc25.pdf) что ли?

да да! как раз об этом приборе речь,мой коллектив кличет его -стыкомер)

alex templar добавил 24.02.2016 в 18:26

Цитата:

Сообщение от vetal

здорово! похоже с этого будет толк!
а о данных кактушки кто то знает информацию?

Остап Наливайко · 24.02.2016, 17:39

alex templar, Вы собираетесь в горочных РЦ проводить измерения?

**vetal** · 24.02.2016, 19:12

Цитата:

Сообщение от alex templar

здорово! похоже с этого будет толк!
а о данных кактушки кто то знает информацию?

http://scbist.com/kuplya-prodazha/11...ya-raboty.html

Цитата:

Сообщение от art29

Катушки брал у связистов со старых АТС, витков желательно побольше, тысячь 10, конденсатор подбирал, вместо миллиамперметра использовал телефонный динамик 1700 ом, и светодиод. Включал две пальчиковые батарейки на 3 вольта, корпус обычная мыльница либо ненужный корпус от небольшого прибора. Работает превосходно, звук отчётливо слышно на растоянии примерно пол метра от рельса(взависимости от величины тока), утечку тока показывает примерно от 50 мА.

alex templar · 25.02.2016, 11:39

Цитата:

Сообщение от Остап Наливайко

alex templar, Вы собираетесь в горочных РЦ проводить измерения?

нет ,только искать пробитые стыки и может изоляцию гарнитур.
а что, в них нельзя проводить измерения? или слово -СТЫКОМЕР- странно звучит?)))

Остап Наливайко · 25.02.2016, 12:39

Цитата:

Сообщение от alex templar

нет ,только искать пробитые стыки и может изоляцию гарнитур.
а что, в них нельзя проводить измерения? или слово -СТЫКОМЕР- странно звучит?)))

Как бы, в стыках изоляции нет. Изоляция есть в изолирующих стыках.

Остап Наливайко добавил 25.02.2016 в 13:37
По теме: шухер измеряет ток утечки, то есть когда уже жопа (отказ). Односторонние пробои он не видит. Пользуетесь обыкновенным Ц4380, предварительно подключив к измерительным концам сопротивление 50 Ом.

Остап Наливайко добавил 25.02.2016 в 13:39

Цитата:

и может изоляцию гарнитур.

Вот на стрелках он очень актуальный, покажет какая именно изоляция неисправна.

**Adagumer** · 25.02.2016, 12:58

Цитата:

Сообщение от Остап Наливайко

Пользуетесь обыкновенным Ц4380, предварительно подключив к измерительным концам сопротивление 50 Ом.

Просветите несведущего!

**olega88** · 25.02.2016, 13:11

Цитата:

Просветите несведущего!

это из техкарты

Остап Наливайко · 25.02.2016, 14:31

Цитата:

Сообщение от Adagumer

Просветите несведущего!

50 Ом эквивалентное сопротивление исправного изостыка, которое выравнивает внутреннее сопротивление измерительного прибора и сопротивление измерительной цепи для более точного результата измерений.

**vetal** · 25.02.2016, 14:55

Цитата:

Сообщение от Остап Наливайко

50 Ом эквивалентное сопротивление исправного изостыка, которое выравнивает внутреннее сопротивление измерительного прибора и сопротивление измерительной цепи для более точного результата измерений.

В нашей тех.карте ЦШ-0042, написано, что нужно 51Ом параллельно прибору подключать, если внутреннее сопротивление прибора более 50Ом.

alex templar · 26.02.2016, 15:13

Цитата:

Сообщение от Остап Наливайко

Как бы, в стыках изоляции нет. Изоляция есть в изолирующих стыках.

Остап Наливайко добавил 25.02.2016 в 13:37
По теме: шухер измеряет ток утечки, то есть когда уже жопа (отказ). Односторонние пробои он не видит. Пользуетесь обыкновенным Ц4380, предварительно подключив к измерительным концам сопротивление 50 Ом.

Остап Наливайко добавил 25.02.2016 в 13:39

Вот на стрелках он очень актуальный, покажет какая именно изоляция неисправна.

да, точно так.)))
а соединять параллельно и измерять на ампераже или вольтаже?
