Таблица 290
Типоразмеры
изолированных перемычек к путевым ящикам
|
Номер чертежа |
Длина перемычки, L, мм |
Длина заготовки каната, мм |
Масса, кг |
|
15321-00-00 |
1620±10 |
1660-10 |
0,36 |
|
15321-00-00-01 |
3600±10 |
3640-10 |
0,62 |
|
15321-00-00-02 |
5600+10 |
5640-10 |
1,26 |
1620 мм и 3600 мм, перемычки соответствующей длины поставляются в соответствии с заказом.

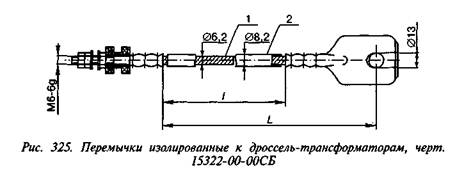

Конструкция изолированной перемычки к дроссель-трансформаторам приведена на рис. 325, где 1 — канат; 2 — трубка изоляционная.
Типоразмеры изолированных перемычек к дроссель-трансформаторам приведены в табл. 291.
Таблица 291
Типоразмеры
изолированных перемычек к дроссель-трансформаторам
|
Номер чертежа |
Длина перемычки L, мм |
Длина каната I, мм |
Длина заготовки каната, мм |
Масса, кг |
|
15322-00-00 |
1600±10 |
1540+10 |
1580-10 |
0,3 |
|
15322-00-00-01 |
3600±10 |
3540+10 |
3580-10 |
0,6 |
|
15322-00-00-02 |
5600+10 |
5540+10 |
5580-10 |
0,8 |
Для изготовления изолированных перемычек к дроссель-трансформаторам применяется гибкий стальной канат диаметром 6,2 мм марки 6,2-Г-1-С-Н-1570 (160) ГОСТ 3067-88 и трубка термоусаживаемая марки ТТ-3 12/6 ТУ6-19-051-492-84.
7. Соединители стыковые приварные типов СРС-6, Щ67-00-00, РЭСФ-01/50 и РЭСФ-01/70
Соединитель рельсовый стальной приварной типа СРС-6 предназначен для рельсовых цепей при автономной тяге.

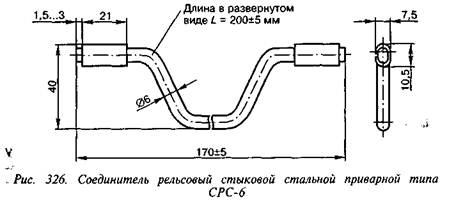

Внешний вид соединителя типа СРС-6 приведен на рис. 326. Соединитель СРС-6 состоит из стального троса диаметром 6 мм, заваренного по концам в стальные манжеты. В растянутом виде длина стального приварного соединителя типа СРС-6 составляет 200±5 мм. В рабочем приваренном состоянии его длина составляет 170±5 мм. Масса 52 г. Соединителю типа СРС-6 присвоен номер чертежа СРС-6-00, на некоторых заводах он значится под номером чертежа СРС-6-01.
В рельсовых цепях на участках с электрической тягой применяются соединители медные приварные фартучного типа РЭСФ и типа Щ67-00-00.
Медные приварные соединители фартучного типа изготавливаются двух модификаций: РЭСФ-01/70 сечением медного троса 70 мм2 для участков с электротягой постоянного тока и РЭСФ-01/50 сечением 50 мм2 для участков с электротягой переменного тока.

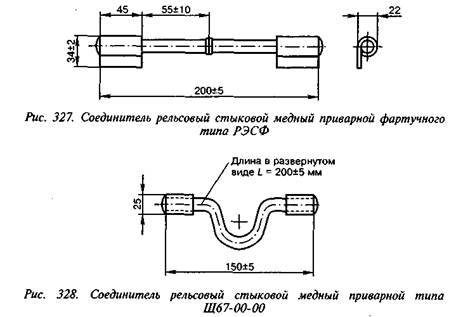

Внешний вид соединителя фартучного типа РЭСФ приведен на рис. 327. Соединитель РЭСФ состоит из гибкого медного провода марки МГГ сечением соответственно 70 мм2 или 50 мм2, заваренного по концам в стальные манжеты фартучного типа. В растянутом виде длина медного приварного соединителя типа РЭСФ составляет (200+5) мм. В рабочем приваренном состоянии его длина составляет (15015) мм. Масса 230-250 г.
Медные приварные соединители типа Щ67-00-00 изготавливаются двух модификаций: сечением медного троса 70 мм2 для участков с электротягой постоянного тока и сечением медного троса 50 мм2 для участков с электротягой переменного тока.
|
|
|
|
Внешний вид соединителя типа Щ67-00-00 приведен на рис. 328. Соединитель Щ67-00-00 состоит из гибкого медного провода марки МГГ сечением соответственно 70 мм2 или 50 мм2, заваренного по концам в стальные манжеты нефартучного типа. В растянутом виде длина медного приварного соединителя типа Щ67-00-00 составляет (200±5) мм. В рабочем приваренном состоянии его длина составляет (150±5) мм. Масса 200-230 г.
Соединители фартучного типа РЭСФ являются более совершенным модернизированным вариантом соединителя по сравнению с соединителем типа Щ67-00-00.
При длине рельсовых звеньев 12,5 м стыковых рельсовых соединителей необходимо 170 шт. на 1 км пути, при длине рельсовых звеньев 25 м — 85 шт. на 1 км пути.

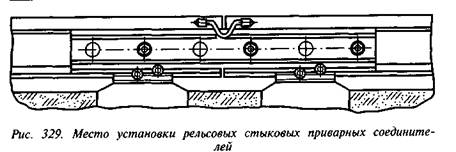

Место установки рельсовых стыковых приварных соединителей приведено на рис. 329.
8. Соединители рельсовые пружинные типа РП-2М
Назначение. Соединители рельсовые пружинные РП-2М (ТУ 3185-7612189-001-99) предназначены для повышения токопроводности стыков рельсов типов Р65 и Р75 на участках пути, оборудованных СЦБ.
|
|

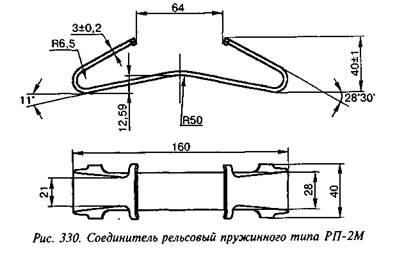

Некоторые конструктивные особенности. Внешний вид соединителя РП-М приведен на рис. 330.
Соединители изготавливаются из листовой стали марки 65Г по ГОСТ 14959-79. Допускается изготавливать соединители из других марок стали по ГОСТ 14959-79 с механическими свойствами не ниже, чем у стали марки 65Г. Соединители подвергаются термической обработке (закалке и отпуску). Твердость обработанных соединителей должна быть в пределах 44-50HRC3.
По согласованию с заказчиком соединители должны иметь цинковое покрытие Гор. Ц толщиной от 40 до 80 мкм.
Соединители РП-2М должны выдерживать без разрушения трехкратную осадку до высоты 21 мм. Остаточная деформация после разгрузки не должна превышать 3 мм.
Соединители имеют выполненную ударным способом маркировку товарного знака завода-изготовителя.
Гарантийный срок эксплуатации соединителей — один год со дня
изготовления.
Габаритные размеры 160x40x3 мм. Масса
0,191 кг.
9. Соединители рельсовые стыковые штепсельного типа с клипсами
Соединители рельсовые (черт. 40.00)
предназначены для контактного соединения звеньев рельсов между собой в местах
стыков на неэлектрифицированных участках железных дорог.
По конструкции соединитель рельсовый
состоит из двух оцинкованных стальных проволок диаметром 5 мм, приваренных по
концам к головкам штепселей.
Штепсели имеют коническую часть, которой
они запрессовываются в отверстия рельса.
Концы проволок загнуты спиралью, чтобы
соединитель не повреждался при угоне рельсов и вибрации при проходе поездов.
Установленный на рельсовом стыке соединитель для предохранения от повреждения
колесами подвижного состава укрепляют двумя клипсами, которые входят в
комплект поставки. Штепсели имеют цинковое покрытие.
Длина рельсового соединителя по осям
штепселей 940+10 мм. Диаметр штепселя на его конце 10,2 мм, масса 0,5 кг.
С 1999 г. выпускаются соединители стыковые
штепсельные из сталемедных проволок СШСМ-4х2-940 и СШСМ-6х2-940, которые
являются аналогами улучшенного качества соединителей из стальных проволок
(черт. 40.00).
10. Соединители стрелочные типов I—IV
В зависимости от назначения соединители
стрелочные выпускают четырех типов, различающихся длиной, диаметром каната и
конструкцией штепселя (табл. 292). Соединители стрелочные типов 1 и II показаны на рис. 331, о, а типов III и IV — на рис. 331, б.
Для соединителей применяется гибкий
стальной оцинкованный канат:
— для соединителей типов I и II — канат марки 6.2-Г-1-С-Н-1570 (160) ГОСТ 3067-88,
— для соединителей типов III и IV — канат марки 8,2-Г-1-С-Н-1470 (150) ГОСТ 3066-80.
В соединителях типа III и IV применяются гайки М10-6Н.5.0112 ГОСТ 5915-70 (4 шт. на 1 соединитель) и шайбы 10.01.0112 ГОСТ 11371-78 (2 шт. на 1 соединитель).
Таблица 292
Основные данные стрелочных
соединителей
|
Тип соединителя |
Номер чертежа |
Размер каната, мм |
Назначение |
|
|
диаметр |
длина* |
|||
|
1 |
19.00.00 |
6,2 |
600 |
Перекидной (соединение отдельных участков разветвленной рельсовой цепи) |
|
II |
20.00.00 |
6,2 |
1200 |
Косой (пропуск тягового тока на изолирующих стыках при однониточных рельсовых цепях) |
|
III |
21.00.00 |
8,2 |
3300 |
Поперечный (соединение тяговых ниток рельсовой цепи и средних точек стыковых дросселей нескольких путей) |
|
IV |
22.00.00 |
8,2 |
6700 |
Обходной (для обхода сборных крестовин на стрелках и глухих сечениях) |
* Длина каната указана между осями штепселей.
Штепсели, гайки и шайбы имеют цинковое покрытие. Диаметр штепселя на его конце 10,2 мм.
Масса соединителей: типа I — 0,285 кг, типа II — 0,376 кг, типа III - 1,159 кг, типа IV - 2,029 кг.
С 1999 г. начали производиться соединители
штепсельные стрелочные из сталемедной проволоки СШСМ, которые являются аналогами
улучшенного качества соединителей стрелочных из стального оцинкованного каната.
11. Соединители стыковые рельсовые
и стрелочные сталемедные типов СПСМ и СШСМ
Назначение. Соединители стыковые и стрелочные
сталемедные предназначены для электрического соединения отдельных звеньев рельсов
и отдельных частей стрелочных переводов на участках железных дорог с
автоблокировкой, электротягой и электрической централизацией стрелок и
сигналов.
Наряду с производством соединителей из
стальной проволоки и медного провода с 1999 г. начали выпускаться соединители
из сталемедной проволоки СМ и сталемедного провода
СПСМ.
Некоторые
конструктивные особенности.
Типы сталемедных стыковых и стрелочных соединителей и их заменяемость с
соединителями из стальной проволоки и медного провода приведены в табл. 293.
Таблица
293
Типы сталемедных стыковых и стрелочных
соединителей и их заменяемость с соединителями из стальной проволоки и медного
провода
|
Номер маркировки |
Типы соединителей |
||
|
из сталемедной проволоки СМ и сталемедного провода СПСМ |
из стальной проволоки и медного провода |
||
|
|
Соединитель стыковой штепсельный сталемедный |
1. Стыковой штепсельный стальной соединитель 40.00; 6605-00 |
|
|
1 |
СШСМ-4х2-940 |
ЦМС-98-01-00 |
|
|
2 |
СШСМ-6х2-940 |
ЦМС-98-01-00-01 |
|
|
|
Соединитель стыковой приварной сталемедный |
2. Рельсовый стыковой приварной стальной соединитель СРС-6 |
|
|
3 |
СПСМ-2,2хЗ-290 |
ЦМС-98-02-00 |
|
|
4 |
СПСМ-2,5х2-290 |
ЦМС-98-02-00-01 |
|
|
5 |
СПСМ-2,8х2-290 |
ЦМС-98-02-00-02 |
|
|
6 |
СПСМ-2,8х2-290 |
ЦМС-98-02-00-03 |
|
|
7 |
СПСМ-3,0х2-290 |
ЦМС-98-02-00-04 |
|
Продолжение табл.
293
|
Номер маркировки |
Типы соединителей |
||
|
из сталемедной проволоки СМ и сталемедного провода СПСМ |
из стальной проволоки и медного провода |
||
|
8 |
СПСМ- |
ЦМС-98-02-00-05 |
2. Рельсовый стыковой приварной стальной соединитель СРС-6 |
|
9 |
СПСМ- |
ЦМС-98-02-00-06 |
|
|
|
Соединитель приварной фартучный сталемедный |
3. Рельсовый стыковой приварной медный соединитель фартучного типа сечением 50 и 70 мм2 РЭСФ-01; бесфартучного типа сечением 50 и 70 мм2 Щ67-00-00 |
|
|
10 |
СПСМ-70-290 |
ЦМС-98-03-00 |
|
|
11 |
СПСМ-95-290 |
ЦМС-98-03-00-01 |
|
|
12 |
СПСМ-120-290 |
ЦМС-98-03-00-02 |
|
|
13 |
СПСМ-175-290 |
ЦМС-98-03-00-03 |
|
|
14 |
СПСМ-70-290 |
ЦМС-98-04-00* |
|
|
15 |
СПСМ-95-290 |
ЦМС-98-04-00-01* |
|
|
16 |
СПСМ-120-290 |
ЦМС-98-04-00-02* |
|
|
17 |
СПСМ-175-290 |
ЦМС-98-04-00-03* |
|
|
18 |
СПСМ-2х70-290 |
ЦМС-98-05-00 |
|
|
19 |
СПСМ-2х95-290 |
ЦМС-98-05-00-01 |
|
|
20 |
СПСМ-2х70-290 |
ЦМС-98-06-00 |
|
|
21 |
СПСМ-2х95-290 |
ЦМС-98-06-00-01 |
|
|
22 |
СПСМ-70-290 |
ЦМС-98-07-00 |
|
|
23 |
СПСМ-95-290 |
ЦМС-98-07-00-01 |
|
|
24 |
СПСМ-120-290 |
ЦМС-98-07-00-02 |
|
|
25 |
СПСМ-175-290 |
ЦМС-98-07-00-03 |
|
|
26 |
СПСМ-70-190 |
ЦМС-98-07-00-04 |
|
|
27 |
СПСМ-95-190 |
ЦМС-98-07-00-05 |
|
|
28 |
СПСМ-2х70-290 |
ЦМС-98-08-00 |
|
|
29 |
СПСМ-2х95-290 |
ЦМС-98-08-00-01 |
|
|
30 |
СПСМ-2х70-190 |
ЦМС-98-08-00-02 |
|
|
31 |
СПСМ-2х95-190 |
ЦМС-98-08-00-03 |
|
|
32 |
СПСМ-2х70-290 |
ЦМС-98-09-00 |
|
|
33 |
СПСМ-2х95-290 |
ЦМС-98-09-00-01 |
|
Продолжение
табл. 293
|
Номер маркировки |
Типы соединителей |
||
|
из сталемедной проволоки СМ и стале-медного провода СПСМ |
из стальной проволоки и медного провода |
||
|
|
Соединитель штепсельный стрелочный сталемедный |
4.1. Соединитель стрелочный стальной: тип I 19-00-00 L-600 тип II 20-00-00 L-1200 |
|
|
34 |
СШСМ-2,2хЗ-600 |
ЦМС-98-10-00 |
|
|
35 |
СШСМ-2,2хЗ-1200 |
ЦМС-98-10-00-01 |
|
|
36 |
СШСМ-2,5хЗ-600 |
ЦМС-98-10-00-02 |
|
|
37 |
СШСМ-2,5x3-1200 |
ЦМС-98-10-00-03 |
|
|
38 |
СШСМ-2,5x3-600 |
ЦМС-98-10-00-04 |
|
|
39 |
СШСМ-2,5хЗ-1200 |
ЦМС-98-10-00-05 |
|
|
40 |
СШСМ-2,8х2-600 |
ЦМС-98-10-00-06 |
|
|
41 |
СШСМ-2,8х2-1200 |
ЦМС-98-10-00-07 |
|
|
42 |
СШСМ-2,8х2-600 |
ЦМС-98-10-00-08 |
|
|
43 |
СШСМ-2,8х2-1200 |
ЦМС-98-10-00-09 |
|
|
44 |
СШСМ-3,0х2-600 |
ЦМС-98-10-00-10 |
|
|
45 |
СШСМ-3,0х2-1200 |
ЦМС-98-10-00-11 |
|
|
46 |
СШСМ-3,0х2-600 |
ЦМС-98-10-00-12 |
|
|
47 |
СШСМ-3,Ох2-1200 |
ЦМС-98-10-00-13 |
|
|
48 |
СШСМ-4,0х2-600 |
ЦМС-98-10-00-14 |
|
|
49 |
СШСМ-4,Ох2-1200 |
ЦМС-98-10-00-15 |
|
|
50 |
СШСМ-4,0х2-600 |
ЦМС-98-10-00-16 |
|
|
51 |
СШСМ-4,0х2-1200 |
ЦМС-98-10-00-17 |
|
|
52 |
СШСМ-2,2x6-3300 |
ЦМС-98-11-00 |
4.2. Соединитель стрелочный стальной: тип III 21-00-00 L-3300 тип IV 22-00-00 L-6700 |
|
53 |
СШСМ-2,2х6-6700 |
ЦМС-98-11-00-01 |
|
|
54 |
СШСМ-2,5x6-3300 |
ЦМС-98-11-00-02 |
|
|
55 |
СШСМ-2,5х6-6700 |
ЦМС-98-11-00-03 |
|
|
56 |
СШСМ-2,5х6-3300 |
ЦМС-98-11-00-04 |
|
|
57 |
СШСМ-2,5х6-6700 |
ЦМС-98-11-00-05 |
|
|
58 |
СШСМ-2,8х4-3300 |
ЦМС-98-11-00-06 |
|
|
59 |
СШСМ-2,8x4-6700 |
ЦМС-98-11-00-07 |
|
Продолжение табл.
293
|
Номер маркировки |
Типы соединителей |
||
|
из сталемедной проволоки СМ и стале-медного провода СПСМ |
из стальной проволоки и медного провода |
||
|
60 |
СШСМ-2,8х4-3300 |
ЦМС-98-11-00-08 |
4.2. Соединитель стрелочный стальной: тип III 21-00-00 L-3300 тип IV 22-00-00 L-6700 |
|
61 |
СШСМ-2,8x4-6700 |
ЦМС-98-11-00-09 |
|
|
62 |
СШСМ-3,0х4-3300 |
ЦМС-98-11-00-10 |
|
|
63 |
СШСМ-3,0х4-6700 |
ЦМС-98-11-00-11 |
|
|
64 |
СШСМ-3,0х4-3300 |
ЦМС-98-11-00-12 |
|
|
65 |
СШСМ-3,0х4-6700 |
ЦМС-98-11-00-13 |
|
|
66 |
СШСМ-4,0х4-3300 |
ЦМС-98-11-00-14 |
|
|
67 |
СШСМ-4,0х4-6700 |
ЦМС-98-11-00-15 |
|
|
68 |
СШСМ-4,0х4-3300 |
ЦМС-98-11-00-16 |
|
|
69 |
СШСМ-4,0х4-6700 |
ЦМС-98-11-00-17 |
|
Примечание. 4x2, 2,2x3, 2,2x6 — диаметр
(мм) и количество проводов; 940, 190, 290, 600, 1200, 3300, 6700 - длина
провода (мм); 70, 95, 120, 175 — сечение провода (мм2).
Чертежи ЦМС-98-02-00-05 и ЦМС-98-02-00-06
зарезервированы.
* С мая 1999 г. эти соединители
производятся как бесфартучные.
При заказе изделия необходимо указать,
например:
«Соединитель стыковой приварной
сталемедный 3. СПСМ-2,2хЗ-290, черт. ЦМС-98-02-00» или «Соединитель штепсельный
стрелочный сталемедный 34. СШСМ-2,2хЗ-600, черт. ЦМС-98-10-00»,где цифры 3 и 34
означают маркировку соединителей, которая наносится заводом-изготовителем на
каждый соединитель. Нанесение маркировки позволяет в эксплуатации легко
отличить соединители друг от друга.

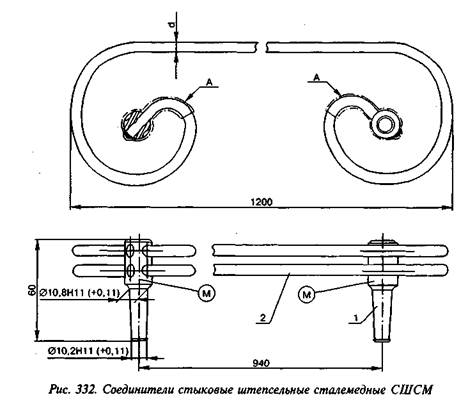

Конструкция стыкового
штепсельного сталемедного соединителя СШСМ (черт. ЦМС-98-01-00СБ)
приведена на рис. 332, где 1 — стальной штепсель; 2 — сталемедная
проволока; А — поверхность, покрываемая каменноугольным лаком или
краской; М — место нанесения маркировки.
Типы и основные данные стыковых штепсельных сталемедных соединителей СШСМ, изображенных на рис. 332, приведены в табл. 294.
|
|
Таблица 294
Типы и основные данные стыковых штепсельных сталемедных соединителей (рис. 332)
|
Тип |
Номер чертежа |
Маркировка |
Марка проволоки |
Диаметр проволоки d, мм |
Масса, кг |
|
СШСМ-4х2-940 |
ЦМС-98-01-00 |
1 |
СМ-1 |
4,0 |
0,54 |
|
СШСМ-6х2-940 |
ЦМС-98-01-00-01 |
2 |
СМ-2 |
6,0 |
0,76 |

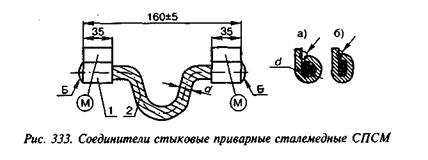

Конструкция стыкового приварного сталемедного соединителя СПСМ (черт. ЦМС-98-02-00 СБ) приведена на рис. 333, где / — стальная манжета; 2 — три или две скрученные между собой стале-медные проволоки; Б — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
Типы и основные данные стыковых приварных сталемедных соединителей СПСМ, изображенных на рис. 333, приведены в табл. 295.
Таблица 295
Типы
и основные данные стыковых приварных сталемедных соединителей СПСМ (рис. 333)
|
Тип |
Номер чертежа |
Номер рисунка |
Маркировка |
Марка проволоки |
Диаметр проволоки d, мм |
Масса, кг |
|
СПСМ-2,2хЗ-290 |
ЦМС-98-02-00 |
333, а |
3 |
СМ-1 |
2,2 |
0,1 |
|
СПСМ-2,5х2-290 |
ЦМС-98-02-00-01 |
333,6 |
4 |
СМ-1 |
2,5 |
0,103 |
|
СПСМ-2,8х2-290 |
ЦМС-98-02-00-02 |
333,6 |
5 |
СМ-1 |
2,8 |
0,109 |
|
СПСМ-2,8х2-290 |
ЦМС-98-02-00-03 |
333,6 |
6 |
СМ-2 |
2,8 |
0,109 |
|
СПСМ-3,0х2-290 |
ЦМС-98-02-00-04 |
333,6 |
7 |
СМ-2 |
3,0 |
0,113 |

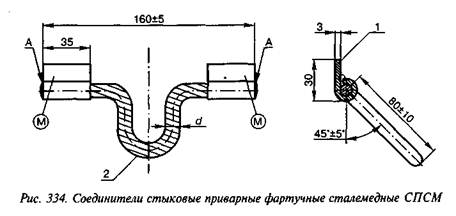

Конструкция стыкового приварного фартучного сталемедного соединителя СПСМ (черт. ЦМС-98-03-00 СБ) приведена на рис. 334, где 1 — стальная манжета; 2 — сталемедный провод; А — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
|
|
Типы и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ, изображенных на рис. 334, приведены в табл. 296.
Таблица 296
Типы и основные данные стыковых приварных фартучных
сталемедных соединителей СПСМ (рис. 334)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-70-290* |
ЦМС-98-03-00 |
10 |
ПСМ10-70 |
11,0 |
0,29 |
|
СПСМ-95-290* |
ЦМС-98-03-00-01 |
11 |
ПСМ10-95 |
12,5 |
0,35 |
|
СПСМ-120-290 |
ЦМС-98-03-00-02 |
12 |
ПСМ10-120 |
14,0 |
0,42 |
|
СПСМ-175-290 |
ЦМС-98-03-00-03 |
13 |
ПСМ10-175 |
17,0 |
0,54 |
Допускается изготавливать из провода ПБСМД.
* Соединители для электротяги переменного тока.

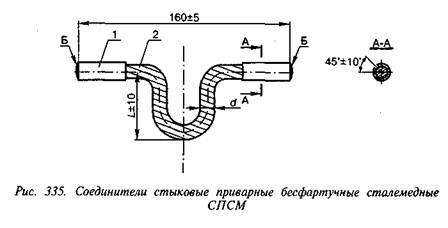

Конструкция стыкового приварного бесфартучного сталемедного соединителя СПСМ (черт. ЦМС-98-04-00 СБ) приведена на рис. 335, где / — стальная гильза; 2 — сталемедный провод; В — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
Типы и основные данные стыковых приварных бесфартучных сталемедных соединителей СПСМ, изображенных на рис. 335, приведены в табл. 297.
|
|
Таблица 297 Типы и основные данные стыковых приварных
бесфартучных сталемедных соединителей СПСМ (рис. 335)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-70-290 |
ЦМС-98-04-00 |
14 |
ПСМ10-70 |
11,0 |
0,206 |
|
СПСМ-95-290 |
ЦМС-98-04-00-01 |
15 |
ПСМ10-95 |
12,5 |
0,261 |
|
СПСМ-120-290 |
ЦМС-98-04-00-02 |
16 |
ПСМ10-120 |
14,0 |
0,32 |
|
СПСМ-175-290 |
ЦМС-98-044-00-03 |
17 |
ПСМ10-175 |
17,0 |
0,46 |

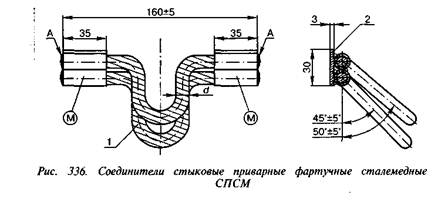

стыкового приварного фартучного сталемедного соединителя СПСМ (черт. ЦМС-98-05-00 СБ) приведена на рис. 336, где / — сталемедный провод; 2 — фартук; А — поверхность, покрываемая каменноугольным лаком или краски; М— место нанесения маркировки.
Типы и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ, изображенных на рис. 336, приведены в табл. 298.
Таблица 29 8 Типы
и основные данные стыковых приварных фартучных сталемедных соединителей
СПСМ (рис. 336)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-2х70-290 |
ЦМС-98-05-00 |
18 |
ПСМ10 |
11,0 |
0,58 |
|
СПСМ-2х95-290 |
ЦМС-98-05-00-01 |
19 |
ПСМ10 |
12,5 |
0,70 |
|
|
|
|
Конструкция стыкового приварного фартучного сталемедного соединителя СПСМ (черт. ЦМС-98-06-00 СБ) приведена на рис. 337, где / — сталемедный провод; 2 — стальной фартук; 3 — стальная гильза; А — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
Типы и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ, изображенных на рис. 337, приведены в табл. 299.
Таблица 299 Типы и
основные данные стыковых приварных фартучных сталемедных соединителей СПСМ
(рис. 337)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-2х70-290 |
ЦМС-98-06-00 |
20 |
ПСМ10 |
11,0 |
0,58 |
|
СПСМ-2х95-290 |
ЦМС-98-06-00-01 |
21 |
ПСМ10 |
12,5 |
0,70 |
Конструкция стыкового приварного фартучного сталемедного соединителя СПСМ (черт. ЦМС-98-07-00 СБ) приведена на рис. 338, где 1 — сталемедный провод; 2 — стальной фартук; 3 — стальная гильза; А — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
Типы и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ, изображенных на рис. 338, приведены в табл. 300.
|
|
Таблица 300
Типы
и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ (рис. 338)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-70-290 |
ЦМС-98-07-00 |
22 |
ПСМ10 |
11,0 |
0,276 |
|
СПСМ-95-290 |
ЦМС-98-07-00-01 |
23 |
ПСМ10 |
12,5 |
0,331 |
|
СПСМ-120-290 |
ЦМС-98-07-00-02 |
24 |
ПСМ10 |
14,0 |
0,39 |
|
СПСМ-175-290 |
ЦМС-98-07-00-03 |
25 |
ПСМ10 |
17,0 |
0,53 |
|
СПСМ-70-190 |
ЦМС-98-07-00-04 |
26 |
ПСМ10 |
11,0 |
0,22 |
|
СПСМ-95-190 |
ЦМС-98-07-00-05 |
27 |
ПСМ10 |
12,5 |
0,26 |

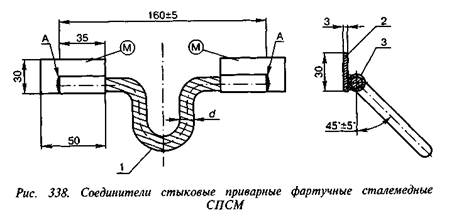

Конструкция стыкового приварного фартучного сталемедного соединителя СПСМ (черт. ЦМС-98-08-00 СБ) приведена на рис. 339, где / — сталемедный провод; 2 — стальной фартук; 3 — стальная гильза; А — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
Типы и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ, изображенных на рис. 339, приведены в табл. 301.

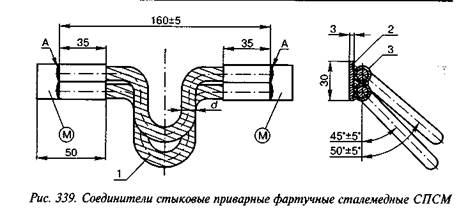

Конструкция стыкового приварного фартучного сталемедного соединителя СПСМ (черт. ЦМС-98-09-00 СБ) приведена на рис. 340, где 1 — сталемедный провод; 2 — стальной фартук; 3 — стальная гильза; А —- поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
|
|
Таблица 301
Типы
и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ (рис. 339)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-2х70-290 |
ЦМС-98-08-00 |
28 |
ПСМ10 |
11,0 |
0,40 |
|
СПСМ-2х95-290 |
ЦМС-98-08-00-01 |
29 |
ПСМ10 |
12,5 |
0,48 |
|
СПСМ-2х70-190 |
ЦМС-98-08-00-02 |
30 |
ПСМ10 |
11,0 |
0,33 |
|
СПСМ-2х95-190 |
ЦМС-98-08-00-03 |
31 |
ПСМ10 |
12,5 |
0,41 |

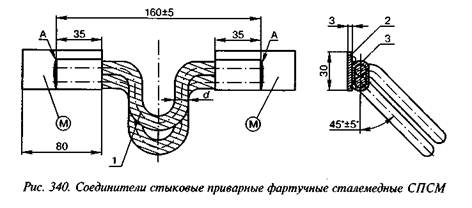

Типы и основные данные стыковых приварных фартучных сталемедных соединителей СПСМ, изображенных на рис. 340, приведены в табл. 302.
|
|
Таблица 302
Типы и основные данные стыковых приварных
фартучных сталемедных соединителей СПСМ
(рис. 340)
|
Тип |
Номер чертежа |
Маркировка |
Марка провода |
Диаметр провода d, мм |
Масса, кг |
|
СПСМ-2х70-290 |
ЦМС-98-09-00 |
32 |
ПСМ10 |
11,0 |
0,642 |
|
СПСМ-2х95-290 |
ЦМС-98-09-00-01 |
33 |
ПСМ10 |
12,5 |
0,762 |
|
|

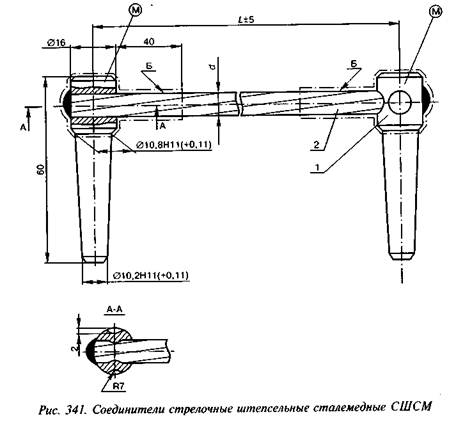

Конструкция стрелочного штепсельного сталемедного соединителя СШСМ (черт. ЦМС-98-10-00 СБ) приведена на рис. 341, где 7 — стальной штепсель; 2 — две или три скрученные между собой сталемедные проволоки; Б — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки. Поверхность конусной части штепселя имеет покрытие Гор. ПОС-30 ГОСТ 21931-76.
Типы и основные данные стрелочных штепсельных сталемедных соединителей СШСМ, изображенных на рис. 341, приведены в табл. 303.
Таблица 303
Типы и основные данные
стрелочных штепсельных сталемедных соединителей
СШСМ
(рис. 341)
|
Тип |
Номер чертежа |
Маркировка |
Марка проволоки |
d, мм |
L, мм |
Масса, кг |
|
СШСМ-2,2хЗ-600 |
ЦМС-98-10-00 |
34 |
СМ-1-2,2 |
4,7 |
600 |
0,183 |
|
СШСМ-2,2хЗ-1200 |
ЦМС-98-10-00-01 |
35 |
СМ-1-2,2 |
4,7 |
1200 |
0,24 |
|
СШСМ-2,5хЗ-600 |
ЦМС-98-10-00-02 |
36 |
СМ-1-2,5 |
5,4 |
600 |
0,197 |
|
СШСМ-2,5хЗ-1200 |
ЦМС-98-10-00-03 |
37 |
СМ-1-2,5 |
5,4 |
1200 |
0,269 |
|
СШСМ-2,5хЗ-600 |
ЦМС-98-10-00-04 |
38 |
СМ-2-2,5 |
5,4 |
600 |
0,197 |
|
СШСМ-2,5хЗ-1200 |
ЦМС-98-10-00-05 |
39 |
СМ-2-2,5 |
5,4 |
1200 |
0,269 |
|
СШСМ-2,8х2-600 |
ЦМС-98-10-00-06 |
40 |
СМ-1-2,8 |
5,6 |
600 |
0,184 |
|
СШСМ-2,8х2-1200 |
ЦМС-98-10-00-07 |
41 |
СМ-1-2,8 |
5,6 |
1200 |
0,246 |
|
СШСМ-2,8х2-600 |
ЦМС-98-10-00-08 |
42 |
СМ-2-2,8 |
5,6 |
600 |
0,184 |
|
СШСМ-2,8х2-1200 |
ЦМС-98-10-00-09 |
43 |
СМ-2-2,8 |
5,6 |
1200 |
0,246 |
|
СШСМ-3,0х2-600 |
ЦМС-98-10-00-10 |
44 |
СМ-1-3,0 |
6,0 |
600 |
0,182 |
|
СШСМ-3,0х2-1200 |
ЦМС-98-10-00-11 |
45 |
СМ-1-3,0 |
6,0 |
1200 |
0,244 |
|
СШСМ-3,0х2-600 |
ЦМС-98-10-00-12 |
46 |
СМ-2-3,0 |
6,0 |
600 |
0,182 |
|
СШСМ-3,0х2-1200 |
ЦМС-98-10-00-13 |
47 |
СМ-2-3,0 |
6,0 |
1200 |
0,244 |
|
СШСМ-4,0х2-600 |
ЦМС-98-10-00-14 |
48 |
СМ-1-4,0 |
8,0 |
600 |
0,244 |
|
СШСМ-4,0х2-1200 |
ЦМС-98-10-00-15 |
49 |
СМ-1-4,0 |
8,0 |
1200 |
0,376 |
|
СШСМ-4,0х2-600 |
ЦМС-98-10-00-16 |
50 |
СМ-2-4,0 |
8,0 |
600 |
0,244 |
|
СШСМ-4,0х2-1200 |
ЦМС-98-10-00-17 |
51 |
СМ-2-4,0 |
8,2 |
1200 |
0,376 |

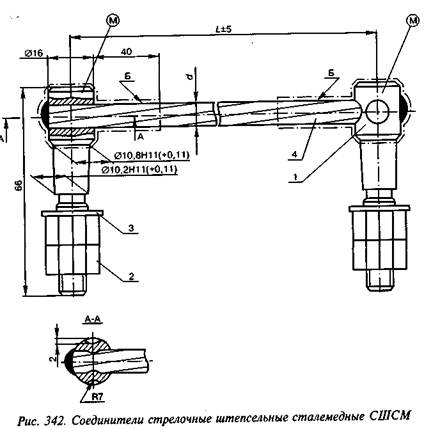

Конструкция стрелочного штепсельного сталемедного соединителя СШСМ ( черт. ЦМС-98-11-00 СБ) приведена на рис. 342, где 1 -стальной штепсель, имеющий покрытие конусной части Гор. ПОС-30; 2 — гайка М10; 3 — шайба 10.01.05; 4 — шесть, четыре или две скрученные между собой сталемедные проволоки; Б — поверхность, покрываемая каменноугольным лаком или краской; М — место нанесения маркировки.
Типы и основные данные стрелочных штепсельных сталемедных соединителей СШСМ, изображенных на рис. 342, приведены в табл. 304.
Необходимо отметить, что провод марки ПСМ10 применяется отожженный. Допускается применение провода марки ПБСМД соответствующего сечения.
Соединение проволоки и провода в штепселях и манжетах должно выдерживать без повреждения усилие на отрыв, направленное вдоль оси, не менее 2000 Н (200 кгс) с погрешностью измерения
±596.
Соединители являются вибропрочными в диапазоне частот от 5 до 1000 Гц и максимальном ускорении до 40 g в вертикальном и 15 g в горизонтальном направлениях.
|
|
Таблица
3 04 Типы и основные данные стрелочных штепсельных сталемедных
соединителей
СШСМ (рис. 342)
|
Тип |
Номер чертежа |
Маркировка |
Марка проволоки |
d, мм |
L, мм |
Масса, кг |
|
СШСМ-2,2x6-3300 |
ЦМС-98-11-00 |
52 |
СМ-1-2,2 |
6,8 |
3300 |
0,62 |
|
СШСМ-2,2x6-6700 |
ЦМС-98-11-00-01 |
53 |
СМ-1-2,2 |
6,8 |
6700 |
1,32 |
|
СШСМ-2,5х6-3300 |
ЦМС-98-11-00-02 |
54 |
СМ-1-2,5 |
7,5 |
3300 |
0,92 |
|
СШСМ-2,5х6-6700 |
ЦМС-98-11-00-03 |
55 |
СМ-1-2,5 |
7,5 |
6700 |
1,72 |
|
СШСМ-2,5x6-3300 |
ЦМС-98-11-00-04 |
56 |
СМ-2-2,5 |
7,5 |
3300 |
0,92 |
|
СШСМ-2,5х6-6700 |
ЦМС-98-11-00-05 |
57 |
СМ-2-2,5 |
7,5 |
6700 |
1,72 |
|
СШСМ-2,8х4-3300 |
ЦМС-98-11-00-06 |
58 |
СМ-1-2,8 |
6,7 |
3300 |
0,82 |
|
СШСМ-2,8х4-6700 |
ЦМС-98-11-00-07 |
59 |
СМ-1-2,8 |
6,7 |
6700 |
1,52 |
|
СШСМ-2,8x4-3300 |
ЦМС-98-11-00-08 |
60 |
СМ-2-2,8 |
6,7 |
3300 |
0,82 |
|
СШСМ-2,8х4-6700 |
ЦМС-98-11-00-09 |
61 |
СМ-2-2,8 |
6,7 |
6700 |
1,52 |
|
СШСМ-3,0х4-3300 |
ЦМС-98-11-00-10 |
62 |
СМ-1-3,0 |
7,2 |
3300 |
0,89 |
|
СШСМ-3,0x4-6700 |
ЦМС-98-11-00-11 |
63 |
СМ-1-3,0 |
7,2 |
6700 |
1,62 |
|
СШСМ-3,0х4-3300 |
ЦМС-98-11-00-12 |
64 |
СМ-2-3,0 |
7,2 |
3300 |
0,89 |
|
СШСМ-3,0х4-6700 |
ЦМС-98-11-00-13 |
65 |
СМ-2-3,0 |
7,2 |
6700 |
1,62 |
|
СШСМ-4,0х2-3300 |
ЦМС-98-11-00-14 |
66 |
СМ-1-4,0 |
8,0 |
3300 |
0,8 |
|
СШСМ-4,Ох2-6700 |
ЦМС-98-11-00-15 |
67 |
СМ-1-4,0 |
8,0 |
6700 |
1,42 |
|
СШСМ-4,0х2-3300 |
ЦМС-98-11-00-16 |
68 |
СМ-2-4,0 |
8,0 |
3300 |
0,8 |
|
СШСМ-4,0х2-6700 |
ЦМС-98-11-00-17 |
69 |
СМ-2-4,0 |
8,0 |
6700 |
1,42 |
Пережигать проволоки в местах приварки
провода (проволок) к штепселям и манжетам не допускается.
Допускаемая температура нагрева
соединителей при пропуске тяговых токов не должна превышать (115+5)°С.
Стыковые соединители являются
невосстанавливаемыми изделиями и имеют следующие показатели надежности:
среднюю наработку на отказ не менее 19 500 ч и средний срок службы не менее 6
лет.
Каждый соединитель имеет товарный знак
завода-изготовителя и номер маркировки, соответствующий конкретному типу
соединителя.
Перед упаковкой наконечники и манжеты
соединителей покрываются консервационным маслом К-17 или пушечной смазкой.
Соединители упаковываются в дощатые ящики, допускается соединители поставлять
в связках. На бирке ящика или связки указываются типы и количество
соединителей, дата их выпуска и номер контролера ОТК.
Работы по установке и проверке стыковых
соединителей производятся с соблюдением указаний Инструкции № 251036/5 о
порядке производства работ по электродуговой приварке стыковых соединителей на
перегонах и станциях с электрическими рельсовыми цепями.
Соединители обслуживаются электромехаником
в сроки, установленные Инструкцией по техническому обслуживанию устройств
сигнализации, централизации и блокировки (СЦБ) ЦШ 4616.
12. Соединители электрические для метрополитенов
Назначение. Соединители электрические для
метрополитенов предназначены для стыковых соединений контактного и ходовых рельсов,
соединений между собой элементов стрелочных переводов и перекрестных съездов, а
также для присоединения к ходовым рельсам других устройств.
Некоторые конструктивные особенности. Варианты исполнений соединителей приведены
в табл. 305.
Соединители СКР, СХР, СДТ, ССП
изготавливаются из медного изолированного провода марки ППСРВМ сечением 120 мм2 ГОСТ 6598-73; соединители СПЯ изготавливаются
из медного изолированного провода марки ППСРВМ сечением 35 мм2 ГОСТ
6598-73; соединители СШД изготавливаются из медной шины шириной 80 мм толщиной
8 мм.
Соединители СКР-120 предназначены для
повышения электропроводности температурных стыков контактного рельса, СХР-120
— электропроводящих стыков ходовых рельсов типов Р50 и Р65.
Соединители СДТ предназначены для
соединения дроссель-трансформаторов с ходовыми
рельсами.
Соединители ССП предназначены для
соединения между собой элементов стрелочных переводов и перекрестных съездов.
Соединители СПЯ1
предназначены для соединения путевых ящиков с ходовыми рельсами, СПЯ2 — с
дроссель-трансформаторами.
Соединители шинные СШД-8х80 предназначены
для соединения дроссель-трансформаторов между собой.
Расшифровка условного обозначения
соединителей:
СКР — соединитель стыковой контактного
рельса;
СХР — соединитель стыковой ходового рельса;
Таблица 30 Варианты исполнений соединителей
|
Тип соединителя |
Число проводников |
Сечение проводника, мм2 |
Длина L, мм |
Масса, кг |
|
СКР-120 |
1 |
120 |
390 |
0,7 |
|
СХР-120 |
1 |
120 |
270 |
0,5 |
|
СДТ-2х120-3,75 |
2 |
120 |
3750 |
13,1 |
|
СДТ-2х 120-5,0 |
2 |
120 |
5000 |
18,9 |
|
СДТ-2х120-o |
2 |
120 |
по заказу |
— |
|
СДТ-Зх120-3,75 |
3 |
120 |
3750 |
19,6 |
|
СДТ-Зх120-5,0 |
3 |
120 |
5000 |
25,4 |
|
СДТ-Зх120-о |
3 |
120 |
по заказу |
— |
|
СДТ-4х 120-3,75 |
4 |
120 |
3750 |
25,8 |
|
СДТ-4х120-5,0 |
4 |
120 |
5000 |
31,6 |
|
СДТ-4x120-o |
4 |
120 |
по заказу |
— |
|
ССП-120-0,75 |
1 |
120 |
750 |
2,5 |
|
ССП-120-1,2 |
1 |
120 |
1200 |
3,3 |
|
ССП-120-1,5 |
1 |
120 |
1500 |
3,7 |
|
ССП-120-3,3 |
1 |
120 |
3300 |
6,6 |
|
ССП-120-о |
1 |
120 |
по заказу |
— |
|
СПЯ1-35-3.15 |
1 |
35 |
3150 |
3,0 |
|
СПЯ1-35-4,4 |
1 |
35 |
4400 |
3,7 |
|
СПЯ1-35-о |
1 |
35 |
по заказу |
— |
|
СПЯ2-35-3.4 |
1 |
35 |
3400 |
2,6 |
|
СПЯ2-35-4.4 |
1 |
35 |
4400 |
3,1 |
|
СПЯг-35-о |
1 |
35 |
по заказу |
— |
|
СШД-8х80 |
1 |
640 |
815 |
4,6 |
СДТ — соединитель дроссель-трансформаторов; ССП — соединитель стрелочного перевода; СПЯ — соединитель путевого ящика; СШД — соединитель шинный дроссель-трансформаторов. Пример записи обозначения продукции при ее заказе: «Соединитель СДТ-Зх120-3,75 ТУ3424-001-00468683-95».

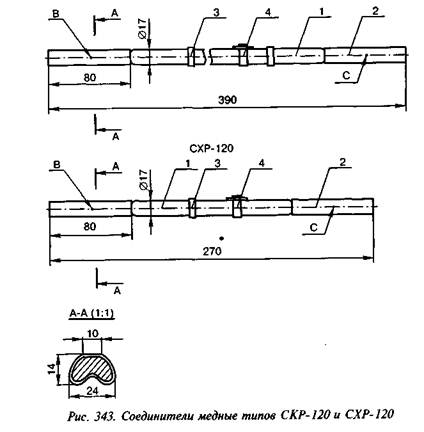

Общие виды и габаритные размеры соединителей СКР-120 и СХР-120 приведены на рис. 343, где 1 — провод; 2 — оконцеватель; 3 — бандаж; 4 — табличка с маркировкой. Электрическое сопротивление необходимо измерять между точками В и С.

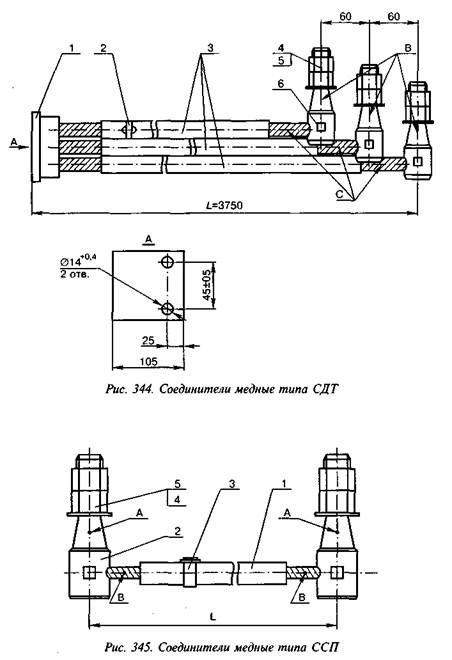

Общий вид и габаритные размеры соединителя СДТ 3x120-3750 приведены на рис. 344, где / — перчатка; 2 — табличка с маркировкой; 3 — провод; 4— гайка М20; 5— шайба 20x4; 6— наконечник. Электрическое сопротивление необходимо измерять между точками В и С.
Общий вид и габаритные размеры
соединители ССП приведены на рис. 345, где 1 — провод; 2 — наконечник; 3 —
табличка с маркировкой; 4 — гайка М20; 5 — шайба 20x4. Электрическое
сопротивление необходимо измерять между
точками А и В.

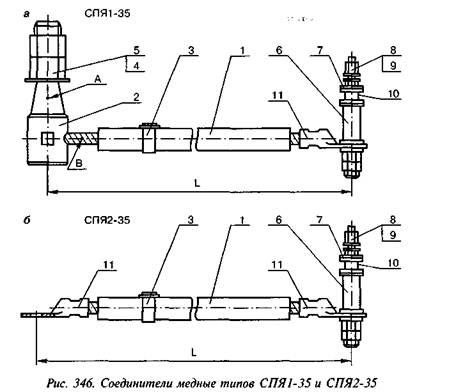

Общий вид и габаритные размеры соединителей СПЯ 1-35 и СПЯ2-35 приведены соответственно на рис. 346, а и 346, б, где / — провод; 2 — наконечник; 3 — табличка с маркировкой; 4 — гайка М20; 5 — шайба 20x4; 6 — шпилька; 7 — шайба изоляционная; 8 — гайка Мб; 9 — шайба 6x1; 10— втулка изоляционная; // — наконечник. Электрическое сопротивление у соединителя СПЯ 1-35 необходимо измерять между точками А и В.

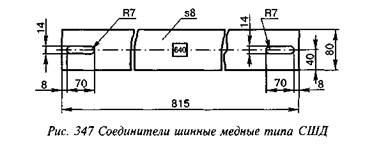

Общий вид и габаритные размеры шинного соединителя СШД8х80 приведены на рис. 347.
|
|
|
|
Основные
технические данные соединителей приведены
в табл. 306.
Таблица
306 Основные технические данные соединителей
|
Тип соединителя |
Номинальное напряжение, В |
Допустимая периодическая нагрузка рельса, I в течение 3 ч, затем не более 0,71 в течение 6 ч при температуре окружающего воздуха, А |
Допустимый длительный ток соединителя при температуре окружающего воздуха, А |
Электрическое сопротивление при температуре окружающего воздуха +20'С, не более, мкОм |
|||
|
+25'С |
+35'С |
+25'С |
+35'С |
соединителя |
узла на- конеч- ник-про- вод |
||
|
СКР-120 |
— |
3000 |
2500 |
— |
— |
53 |
— |
|
СХР-120 |
— |
2800 |
2360 |
— |
— |
33 |
— |
|
СДТ-2х120 |
1500 |
— |
— |
770 |
715 |
— |
15 |
|
СДТ-Зх120 |
1500 |
— |
— |
1155 |
970* |
— |
15 |
|
СДТ-4х120 |
1500 |
— |
— |
1540 |
1430 |
— |
15 |
|
ССП-120 |
1500 |
— |
— |
385 |
350 |
— |
15 |
|
СПЯ1-35-3.15 |
1500 |
— |
— |
170 |
148 |
1646 |
28 |
|
СПЯ1 -35-4,4 |
1500 |
— |
— |
170 |
148 |
2142 |
28 |
|
СПЯ2-35-3.4 |
1500 |
— |
— |
170 |
148 |
1601 |
— |
|
СПЯ2-35-4.4 |
1500 |
— |
— |
170 |
148 |
2152 |
— |
|
СШД-8х80 |
— |
— |
— |
1690 |
1487 |
— |
— |
* Допускается нагрузка током 3000 А
в течение двух минут.
Габаритные размеры приведены на рис. 343—347. Масса приведена в табл. 305.
