5. Соединители (перемычки) дроссельные сталеалюминиевые САП, САМ, САД, ПАМ, ПАД и соединители электротяговые САЭ, ПАЭ
Назначение. Соединители (перемычки) дроссельные сталеалюминиевые и соединители электротяговые сталеалюминиевые имеют то же назначение, что и ранее описанные медные, и являются взаимозаменяемыми с существующими из медного провода.
Некоторые конструктивные особенности. Соединители (перемычки) дроссельные сталеалюминиевые САП, САМ, САД, ПАМ, ПАД и соединители электротяговые САЭ, ПАЭ выпускаются по техническим условиям ТУ 32 ЦШ 2053-97. Соединители САП, САМ, САД, САЭ производятся с 1997 г. Производство паяных соединителей ПАМ, ПАД, ПАЭ освоено в 1999 г.
Типы выпускаемых соединителей САП, САМ, САД и САЭ и их основные данные приведены в табл. 273 и на рис. 310—315. Их длины, масса приведены в табл. 274—279.
Типы выпускаемых паяных соединителей ПАМ, ПАД и ПАЭ и их основные данные приведены в табл. 280 и рис. 316—321. Их длины и масса приведены в табл. 281—286.
При заказе необходимо указать тип соединителя и номер чертежа. Пример записи обозначения изделия при заказе:
«Соединитель пластинчатый САП-280-0,7, черт. 17386-00-01-01»;
«Соединитель междроссельный САМ-70х2-8,6, черт. 17386-01-00»;
«Соединитель дроссельный САД-70х2-1,6, черт. 17386-02-00»;
«Соединитель электротяговый САЭ-70-0,9, черт. 17386-05-00»;
«Соединитель междроссельный ПАМ-70х2-8,6, черт. 17386-01-00-01»;
«Соединитель дроссельный ПАД-70х2-1,6, черт. 17386-02-00-01»;
«Соединитель
электротяговый ПАЭ-70-0,9, черт. 17386-05-00-01»,
|
|
|
|
где САП — соединитель алюминиевый пластинчатый;
САМ
— соединитель сталеалюминиевый междроссельный;
САД
— соединитель сталеалюминиевый дроссельный;
САЭ
— соединитель сталеалюминиевый электротяговый;
ПАМ — соединитель паяный сталеалюминиевый междроссельный;
ПАД — соединитель паяный сталеалюминиевый дроссельный;
ПАЭ — соединитель паяный
сталеалюминиевый электротяговый.
Первая группа цифр — 280 — поперечное сечение
алюминиевого проводника соединителя, мм2; в случае выполнения соединителя многопроводным указывается поперечное сечение
каждого провода и количество проводов, например: 70x2;
Вторая группа цифр — 0,7 — длина соединителя, м; в случае наличия нескольких ответвлений указывается длина короткого ответвления.

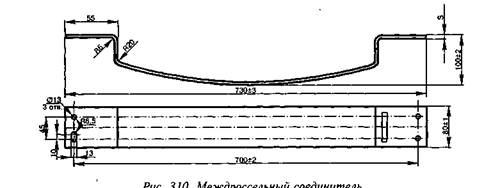

Толщины пластинчатых алюминиевых соединителей, изображенных на рис. 310, приведены в табл. 274.

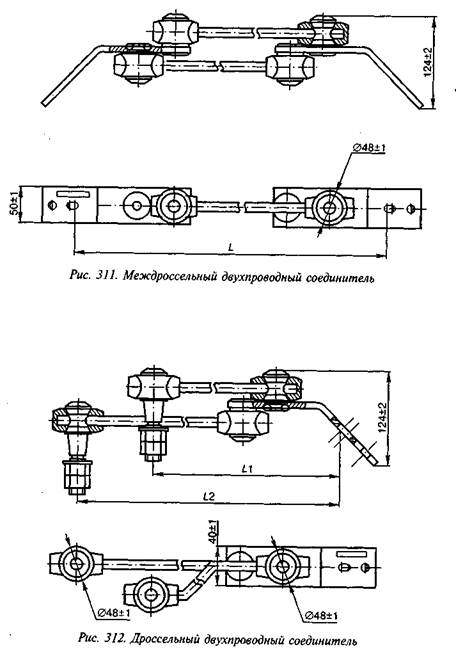

Длины междроссельных сталеалюминиевых соединителей, изображенных на рис. 311, приведены в табл. 275.
Длины дроссельных сталеалюминиевых соединителей, изображенных на рис. 312, приведены в табл. 276.

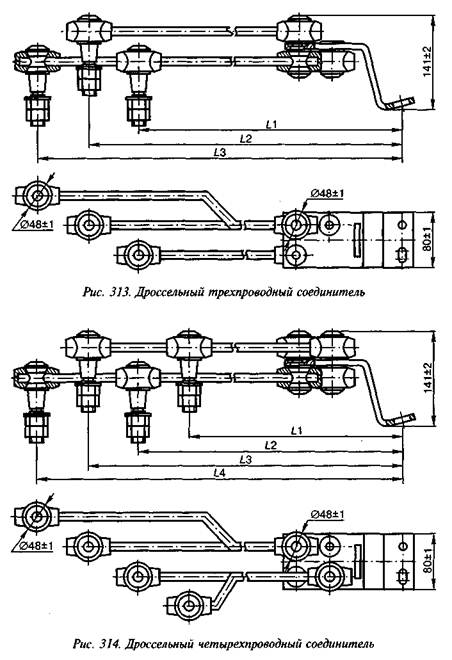

Длины дроссельных сталеалюминиевых соединителей, изображенных на рис. 313, приведены в табл. 277.
Длины дроссельных сталеалюминиевых соединителей, изображенных на рис. 314, приведены в табл. 278.

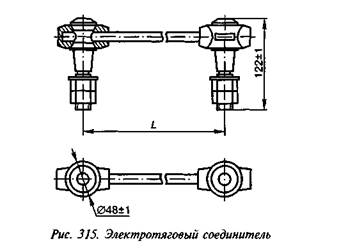

Длины электротяговых сталеалюминиевых соединителей, изображенных на рис. 315, приведены в табл. 279.
Таблица
27 3 Типы выпускаемых соединителей САП, САМ, САД, САЭ и их основные
данные
|
Номер чертежа |
Тип |
Общее поперечное сечение соединителя, мм2 |
Расчетный ток нагрузки, А |
Номер рисунка |
Обозначение соответствующей медной перемычки |
|
17386-00-01 |
САП-210-0,7 |
210 |
700 |
310 |
20816-14-00,
тип XX |
|
17386-00-01-01 |
САП-280-0,7 |
280 |
940 |
310 |
20800-14-00,
тип X |
|
17386-00-01-02 |
САП-420-0,7 |
420 |
1800 |
310 |
952М-14-00А, тип I |
|
17386-01-00 |
САМ-70х2-8,6 |
140 |
450 |
311 |
20800-14Г-00, тип XI 20816-14Г-00, тип XXI |
|
17386-00-01-01 |
САМ-70х2-11,0 |
140 |
450 |
311 |
14593-00-00
14595-00-00 |
|
17386-00-01-02 |
САМ-150x2-8,6 |
300 |
915 |
311 |
952М-14Г-00, тип II |
|
17386-00-01-03 |
САМ-150x2-11,0 |
300 |
915 |
311 |
14592-00-00 |
|
17386-02-00 |
САД-70х2-1,6 |
140 |
450 |
312 |
20800-15-00,
тип XII 20816-15-00,
тип XXII |
|
17386-02-00-01 |
САД-70х2-2,0 |
312 |
20800-26-00,
тип XV 20816-26-00, тип XXV |
||
|
17386-02-00-02 |
САД-70х2-2,7 |
312 |
|
||
|
17386-02-00-03 |
САД-70х2-3,6 |
312 |
20800-16-00,
тип XIII 20816-16-00, тип XXIII |
||
|
17386-02-00-04 |
САД-70х2-4,0 |
312 |
20800-25-00,
тип XIV 20816-25-00, тип XXIV |
||
|
17386-02-00-05 |
САД-70х2-4,7 |
312 |
14581-00-00 |
||
|
17386-02-00-06 |
САД-70х2-5,6 |
312 |
|||
|
17386-02-00-07 |
САД-70х2-6,0 |
312 |
14582-00-00
14586-00-00 |
Продолжение
табл. 273
|
Номер чертежа |
Тип |
Общее поперечное сечение соединителя, мм2 |
Расчетный ток нагрузки, А |
Номер рисунка |
Обозначение соответствующей медной перемычки |
|
17386-02-00-08 |
САД-70х2-6,7 |
140 |
450 |
312 |
|
|
17386-02-00-09 |
САД-70х2-7,6 |
312 |
14583-00-00
14587-00-00 |
||
|
17386-02-00-10 |
САД-70х2-8,0 |
312 |
|
||
|
17386-02-00-11 |
САД-70х2-8,7 |
312 |
|||
|
17386-02-00-12 |
САД-70х2-9,6 |
312 |
14584-00-00
14588-00-00 |
||
|
17386-02-00-13 |
САД-150x2-1,6 |
300 |
915 |
312 |
952М-15-00, тип III |
|
17386-02-00-14 |
САД-150x2-2,0 |
312 |
952М-26-00, тип IV |
||
|
17386-02-00-15 |
САД-150x2-2,7 |
312 |
952М-28-00 |
||
|
17386-02-00-16 |
САД-150x2-3,6 |
312 |
952М-16-00, тип IV |
||
|
17386-02-00-17 |
САД-150x2-4,0 |
312 |
952М-25-00, тип V |
||
|
17386-02-00-18 |
САД-150x2-4,7 |
312 |
952М-29-00 14577-00-00 14585-00-00 |
||
|
17386-02-00-19 |
САД-150x2-5,6 |
312 |
|
||
|
17386-02-00-20 |
САД-150x2-6,0 |
312 |
14578-00-00 |
||
|
17386-02-00-21 |
САД-150x2-6,7 |
312 |
|||
|
17386-02-00-22 |
САД-150x2-7,6 |
312 |
14579-00-00 |
||
|
17386-02-00-23 |
САД-150x2-8,0 |
312 |
|||
|
17386-02-00-24 |
САД-150x2-8,7 |
312 |
|||
|
17386-02-00-25 |
САД-150x2-9,6 |
312 |
952М-30-00 14580-00-00 |
||
|
17386-03-00 |
САД-70хЗ-2,4 |
210 |
690 |
313 |
20816-27-00,
тип XXVI |
|
17386-03-00-01 |
САД-70хЗ-4,4 |
210 |
690 |
313 |
20816-31-00,
Тип XXVII |
|
17386-03-00-02 |
САД-150хЗ-2,4 |
450 |
1360 |
313 |
|
|
17386-03-00-03 |
САД-150x3-4,4 |
450 |
1360 |
313 |
|
|
17386-04-00 |
САД-70х4-2,2 |
280 |
940 |
314 |
20800-27-00,
тип XVI |
Продолжение
табл. 273
|
Номер чертежа |
Тип |
Общее поперечное сечение соединителя, мм2 |
Расчетный ток нагрузки, А |
Номер рисунка |
Обозначение соответствующей медной перемычки |
|
17386-04-00-01 |
САД-70х4-4,2 |
280 |
940 |
314 |
20800-31-00,
тип XVII |
|
17386-04-00-02 |
САД-150x4-2,2 |
600 |
1800 |
314 |
952М-27-00, тип VII |
|
17386-04-00-03 |
САД-150x4-4,2 |
600 |
1800 |
314 |
952М-31-00, тип VIII |
|
17386-05-00 |
САЭ-70-0,9 |
70 |
225 |
315 |
13450-00-00,
тип ШЭ |
|
17386-05-00-01 |
САЭ-70-1,5 |
315 |
13450-00-00-02,
тип ШЭ |
||
|
17386-05-00-02 |
САЭ-70-2,6 |
315 |
|||
|
17386-05-00-03 |
САЭ-70-3,3 |
315 |
13451-00-00,
тип IV3 |
||
|
17386-05-00-04 |
САЭ-70-3,8 |
315 |
13449-00-00,
тип ИЭ |
||
|
17386-05-00-05 |
САЭ-150-0,9 |
150 |
445 |
315 |
13450-00-00-01,
тип ШЭ |
|
17386-05-00-06 |
САЭ-150-1,5 |
315 |
13450-00-00-03,
тип ШЭ |
||
|
17386-05-00-07 |
САЭ-150-2,6 |
315 |
|||
|
17386-05-00-08 |
САЭ-150-3,3 |
315 |
13451-00-00,
тип IV3 |
||
|
17386-05-00-09 |
САЭ-150-3,8 |
315 |
13449-00-00-01,
тип ИЭ |
Примечание. Допускается по индивидуальному
заказу изготавливать соединители САМ и САД сечением 90x2 и 150x2 необходимой
заказчика длины, кратной семи метрам.
Таблица
274 Толщины пластинчатых
алюминиевых соединителей (рис. 310)
|
Номер чертежа |
Тип |
S, мм |
Масса, кг |
|
17386-00-01 |
САП-210-0,7 |
3 |
0,8 |
|
17386-00-01-01 |
САП-280-0,7 |
4 |
1,1 |
|
17386-00-01-02 |
САП-420-0,7 |
6 |
1,6 |
Таблица
275 Длины междроссельных
сталеалюминиевых соединителей (рис. 311)
|
Номер чертежа |
Тип |
(L±10) мм |
Масса, кг |
|
17386-01-00 |
САМ-70х2-8,6 |
8600 |
7,8 |
|
17386-01-00-01 |
САМ-70х2-11,0 |
11000 |
9,0 |
|
17386-01-00-02 |
САМ-150х2-8,6 |
8600 |
9,8 |
|
17386-01-00-03 |
САМ-150x2-11,0 |
11000 |
11,0 |
Таблица
276 Длины дроссельных
сталеалюминиевых соединителей (рис. 312)
|
Номер чертежа |
Тип |
(L,+10) мм |
(Ц+Ю) мм |
Масса, кг |
|
17386-02-00 |
САД-70х2-1,6 |
1600 |
1750 |
3,4 |
|
17386-02-00-01 |
САД-70х2-2,0 |
2000 |
2150 |
3,6 |
|
17386-02-00-02 |
САД-70х2-2,7 |
2700 |
2850 |
4,0 |
|
17386-02-00-03 |
САД-70х2-3,6 |
3600 |
3750 |
4,5 |
|
17386-02-00-04 |
САД-70х2-4,0 |
4000 |
4150 |
4,7 |
|
17386-02-00-05 |
САД-70х2-4,7 |
4700 |
4850 |
5,1 |
|
17386-02-00-06 |
САД-70х2-5,6 |
5600 |
5750 |
5,6 |
|
17386-02-00-07 |
САД-70х2-6,0 |
6000 |
6150 |
5,8 |
|
17386-02-00-08 |
САД-70х2-6,7 |
6700 |
6850 |
6,2 |
|
17386-02-00-09 |
САД-70х2-7,6 |
7600 |
7750 |
6,7 |
|
17386-02-00-10 |
САД-70х2-8,0 |
8000 |
8150 |
6,9 |
|
17386-02-00-11 |
САД-70х2-8,7 |
8700 |
8850 |
7,3 |
|
17386-02-00-12 |
САД-70х2-9,6 |
9600 |
9600 |
7,8 |
|
17386-02-00-13 |
САД-150x2-1,6 |
1600 |
1750 |
4,4 |
|
17386-02-00-14 |
САД-150x2-2,0 |
2000 |
2150 |
4,8 |
|
17386-02-00-15 |
САД-150x2-2,7 |
2700 |
2850 |
5,5 |
|
17386-02-00-16 |
САД-150х2-3,6 |
3600 |
3750 |
6,5 |
|
17386-02-00-17 |
САД-150x2-4,0 |
4000 |
4150 |
7,0 |
|
17386-02-00-18 |
САД-150x2-4,7 |
4700 |
4850 |
7,7 |
|
17386-02-00-19 |
САД-150x2-5,6 |
5600 |
5750 |
8,7 |
Продолжение табл. 276
|
Номер чертежа |
Тип |
(Ц±10) мм |
(L2±10) мм |
Масса, кг |
|
17386-02-00-20 |
САД-150x2-6,0 |
6000 |
6150 |
9,2 |
|
17386-02-00-21 |
САД-150x2-6,7 |
6700 |
6850 |
10,0 |
|
17386-02-00-22 |
САД-150x2-7,6 |
7600 |
7750 |
11,0 |
|
17386-02-00-23 |
САД-150x2-8,0 |
8000 |
8150 |
11,4 |
|
17386-02-00-24 |
САД-150x2-8,7 |
8700 |
8850 |
12,2 |
|
17386-02-00-25 |
САД-150x2-9,6 |
9600 |
9750 |
13,2 |
Таблица 277 Длины
дроссельных сталеалюминиевых соединителей (рис. 313)
|
Номер чертежа |
Тип |
(Ц±10) мм |
(L2±10) мм |
(Ьз±10) мм |
Масса, кг |
|
17386-03-00 |
САД-70хЗ-2,4 |
2400 |
2650 |
2800 |
6,2 |
|
17386-03-00-01 |
САД-70хЗ-4,4 |
4400 |
4650 |
4800 |
7,9 |
|
17386-03-00-02 |
САД-150x3-2,4 |
2400 |
2650 |
2800 |
8,4 |
|
17386-03-00-03 |
САД-150x3-4,4 |
4400 |
4650 |
4800 |
11,7 |
Таблица 278 Длины
дроссельных сталеалюминиевых соединителей (рис. 314)
|
Номер чертежа |
Тип |
(Ц±10) мм |
(L2±10) мм |
(Ьз±10) мм |
(U±10) мм |
Масса, кг |
|
17386-04-00 |
САД-70х4-2,2 |
2200 |
2450 |
2600 |
2700 |
7,8 |
|
17386-04-00-01 |
САД-70х4-4,2 |
4200 |
4450 |
4600 |
4700 |
10,0 |
|
17386-04-00-02 |
САД-150x4-2,2 |
2200 |
2450 |
2600 |
2700 |
10,5 |
|
17386-04-00-03 |
САД-150x4-4,2 |
4200 |
4450 |
4600 |
4700 |
15,0 |
Таблица 279 Длины
электротяговых сталеалюминиевых соединителей (рис. 315)
|
Номер чертежа |
Тип |
(L±10) мм |
Масса, кг |
|
17386-05-00 |
САЭ-70-09 |
900 |
1,4 |
|
17386-05-00-01 |
САЭ-70-1,5 |
1500 |
1,5 |
|
17386-05-00-02 |
САЭ-70-2,6 |
2600 |
1,8 |
Продолжение табл. 279
|
Номер чертежа |
Тип |
(L±10) мм |
Масса, кг |
|
17386-05-00-03 |
САЭ-70-3,3 |
3300 |
2,0 |
|
17386-05-00-04 |
САЭ-70-3,8 |
3800 |
2,2 |
|
17386-05-00-05 |
САЭ-150-0,9 |
900 |
1,6 |
|
17386-05-00-06 |
САЭ-150-1,5 |
1500 |
2,0 |
|
17386-05-00-07 |
САЭ-150-2,6 |
2600 |
2,6 |
|
17386-05-00-08 |
САЭ-150-3,3 |
3300 |
3,0 |
|
17386-05-00-09 |
САЭ-150-3,8 |
3800 |
3,2 |

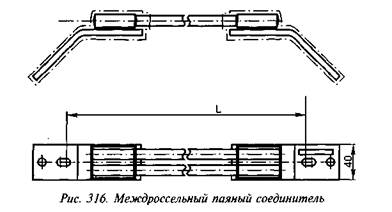

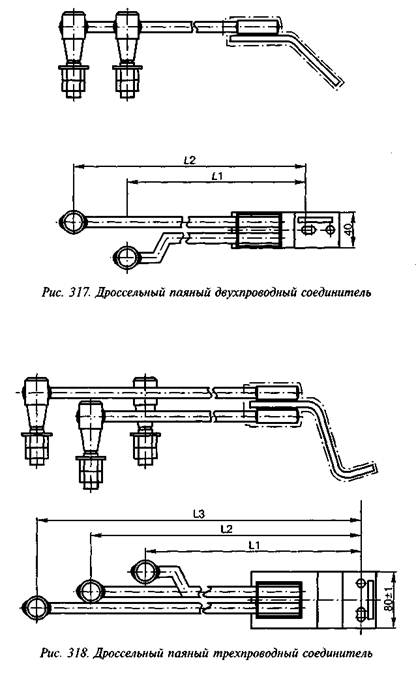

Длины паяных междроссельных сталеалюминиевых соединителей, изображенных на рис. 316, приведены в табл. 281.
Длины паяных дроссельных сталеалюминиевых соединителей, изображенных на рис. 317, приведены в табл. 282.

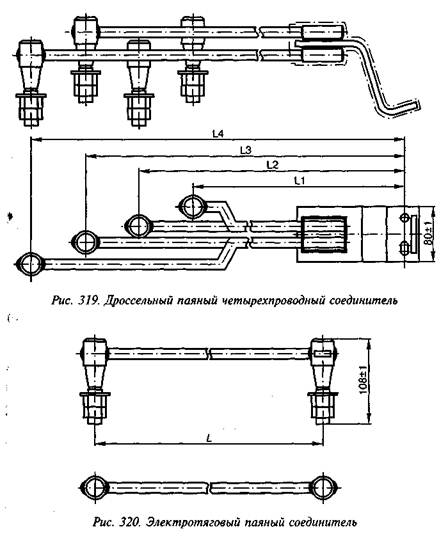

Длины паяных дроссельных сталеалюминиевых соединителей, изображенных на рис. 318, приведены в табл. 283.

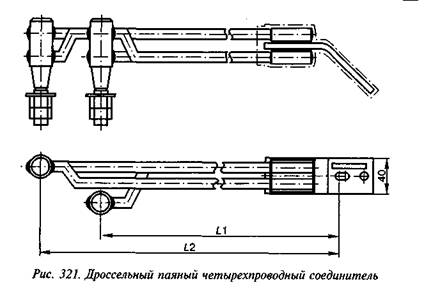

Длины паяных дроссельных сталеалюминиевых соединителей, изображенных на рис. 319, приведены в табл. 284.
Длины паяных электротяговых сталеалюминиевых соединителей, изображенных на рис. 320, приведены в табл. 285.
Длины паяных дроссельных сталеалюминиевых соединителей, изображенных на рис. 321, приведены в табл. 286.
Электрическое сопротивление соединения провода и штепселя или наконечника должно соответствовать указанному в табл. 287.
Допускаемая температура нагрева соединителя при пропуске рас четных токов, указанных в таблице, не должна превышать 115°С. Допустимая погрешность измерения не должна превышать ±2°С.
Конструкция наконечников и штепселей соответствует требованиям ГОСТ 10434-82 и обеспечивает их термическую устойчивость.
Соединение провода в штепселе и наконечнике соединителя должно выдерживать без повреждений усилие на отрыв (направление вдоль оси провода) не менее 1000 Н (100 кгс). Допускаемая погрешность измерения ±5%.
|
|
|
|
Таблица 280
Типы выпускаемых паяных соединителей НАМ, ПАД, ПАЭ и их основные данные
|
Номер чертежа |
Тип |
Общее поперечное сечение соединителя, мм2 |
Расчетный ток нагрузки, А |
Номер рисунка |
|
17386-01-00-01 |
ПАМ-70х2-8,6 |
140 |
450 |
316 |
|
17386-01-00-01-01 |
ПАМ-70х2-11,0 |
140 |
450 |
316 |
|
17386-01-00-01-02 |
ПАМ-150х2-8,6 |
300 |
915 |
316 |
|
17386-01-00-01-03 |
ПАМ- 150x2-11,0 |
300 |
915 |
316 |
|
17386-02-00-01 |
ПАД-70х2-1,6 |
140 |
450 |
317 |
|
17386-02-00-01-01 |
ПАД-70х2-2,0 |
140 |
450 |
317 |
|
17386-02-00-01-02 |
ПАД-70х2-2,7 |
140 |
450 |
317 |
|
17386-02-00-01-03 |
ПАД-70х2-3,6 |
140 |
450 |
317 |
|
17386-02-00-01-04 |
ПАД-70х2-4,0 |
140 |
450 |
317 |
|
17386-02-00-01-05 |
ПАД-70х2-4,7 |
140 |
450 |
317 |
|
17386-02-00-01-06 |
ПАД-70х2-5,6 |
140 |
450 |
317 |
|
17386-02-00-01-07 |
ПАД-70х2-6,0 |
140 |
450 |
317 |
|
17386-02-00-01-08 |
ПАД-70х2-6,7 |
140 |
450 |
317 |
Продолжение табл. 280
|
Номер чертежа |
Тип |
Общее поперечное сечение соединителя, мм2 |
Расчетный ток нагрузки, А |
Номер рисунка |
|
17386-02-00-01-09 |
ПАД-70х2-7,6 |
140 |
450 |
317 |
|
17386-02-00-01-10 |
ПАД-70х2-8,0 |
140 |
450 |
317 |
|
17386-02-00-01-11 |
САД-70х2-8,7 |
140 |
450 |
317 |
|
17386-02-00-01-12 |
САД-70х2-9,6 |
140 |
450 |
317 |
|
17386-02-00-01-13 |
ПАД-150х2-1,6 |
300 |
915 |
317 |
|
17386-02-00-01-14 |
ПАД-150x2-2,0 |
300 |
915 |
317 |
|
17386-02-00-01-15 |
ПАД-150x2-2,7 |
300 |
915 |
317 |
|
17386-02-00-01-16 |
ПАД-150x2-3,6 |
300 |
915 |
317 |
|
17386-02-00-01-17 |
ПАД-150x2-4,0 |
300 |
915 |
317 |
|
17386-02-00-01-18 |
ПАД-150х2-4,7 |
300 |
915 |
317 |
|
17386-02-00-01-19 |
ПАД-150x2-5,6 |
300 |
915 |
317 |
|
17386-02-00-01-20 |
ПАД-150x2-6,0 |
300 |
915 |
317 |
|
17386-02-00-01-21 |
ПАД-150x2-6,7 |
300 |
915 |
317 |
|
17386-02-00-01-22 |
ПАД-150x2-7,6 |
300 |
915 |
317 |
|
17386-02-00-01-23 |
ПАД-150x2-8,0 |
300 |
915 |
317 |
|
17386-02-00-01-24 |
ПАД-150x2-8,7 |
300 |
915 |
317 |
|
17386-02-00-01-25 |
ПАД-150x2-9,6 |
300 |
915 |
317 |
|
17386-03-00-01 |
ПАД-70хЗ-2,4 |
210 |
690 |
318 |
|
17386-03-00-01-01 |
ПАД-70хЗ-4,4 |
210 |
690 |
318 |
|
17386-03-00-01-02 |
ПАД-150x3-2,4 |
450 |
1360 |
318 |
|
17386-03-00-01-03 |
ПАД-150x3-4,4 |
450 |
1360 |
318 |
|
17386-04-00-01 |
ПАД -70x4-2,2 |
280 |
940 |
319 |
|
17386-04-00-01-01 |
ПАД-70х4-4,2 |
280 |
940 |
319 |
|
17386-04-00-01-02 |
ПАД-150x4-2,2 |
600 |
1800 |
319 |
|
17386-04-00-01-03 |
ПАД-150x4-4,2 |
600 |
1800 |
319 |
|
17386-05-00-01 |
ПАЭ-70-0,9 |
70 |
225 |
320 |
|
17386-05-00-01-01 |
ПАЭ-70-1,5 |
70 |
225 |
320 |
|
17386-05-00-01-02 |
ПАЭ-70-2,6 |
70 |
225 |
320 |
|
17386-05-00-01-03 |
ПАЭ-70-3,3 |
70 |
225 |
320 |
|
17386-05-00-01-04 |
ПАЭ-70-3,8 |
70 |
225 |
320 |
Продолжение
табл. 280
|
Номер чертежа |
Тип |
Общее поперечное сечение соединителя, мм2 |
Расчетный ток нагрузки, А |
Номер рисунка |
|
17386-05-00-01-05 |
ПАЭ-150-0,9 |
150 |
445 |
320 |
|
17386-05-00-01-06 |
ПАЭ-150-1,5 |
150 |
445 |
320 |
|
17386-05-00-01-07 |
ПАЭ-150-2,6 |
150 |
445 |
320 |
|
17386-05-00-01-08 |
ПАЭ-150-3,3 |
150 |
445 |
320 |
|
17386-05-00-01-09 |
ПАЭ-150-3,8 |
150 |
445 |
320 |
|
17386-06-00 |
ПАД-150x4-1,6 |
600 |
1800 |
321 |
|
17386-06-00-01 |
ПАД-150x4-2,0 |
600 |
1800 |
321 |
|
17386-06-00-02 |
ПАД-150x4-2,7 |
600 |
1800 |
321 |
|
17386-06-00-03 |
ПАД-150x4-3,6 |
600 |
1800 |
321 |
|
17386-06-00-04 |
ПАД-150x4-4,0 |
600 |
1800 |
321 |
|
17386-06-00-05 |
ПАД-150x4-4,7 |
600 |
1800 |
321 |
|
17386-06-00-06 |
ПАД-150x4-5,6 |
600 |
1800 |
321 |
|
17386-06-00-07 |
ПАД-150x4-6,0 |
600 |
1800 |
321 |
|
17386-06-00-08 |
ПАД-150x4-6,7 |
600 |
1800 |
321 |
|
17386-06-00-09 |
ПАД-150x4-7,6 |
600 |
1800 |
321 |
|
17386-06-00-10 |
ПАД-150x4-8,0 |
600 |
1800 |
321 |
|
17386-06-00-11 |
ПАД-150х4-8,7 |
600 |
1800 |
321 |
|
17386-06-00-12 |
ПАД-150x4-9,6 |
600 |
1800 |
321 |
Примечание. Допускается по индивидуальному заказу
изготавливать соединители типа ПАМ и ПАД сечением 90x2 и 150x2 необходимой
длины, кратной семи метрам.
Допускается по индивидуальному заказу изготавливать
соединители электротяговые типа ПАЭ необходимой длины, кратной семи метрам.
Таблица
281 Длины паяных междроссельных
сталеалюминиевых соединителей (рис. 316)
|
Номер чертежа |
Тип |
(L±10) мм |
Масса, кг |
|
17386-01-00-01 |
ПАМ-70х2-8,6 |
8600 |
7,8 |
|
17386-01-00-01-01 |
ПАМ-70х2-11,0 |
11000 |
9,0 |
|
17386-01-00-01-02 |
ПАМ-150x2-8,6 |
8600 |
12,5 |
|
17386-01-00-01-03 |
ПАМ-150x2-11,0 |
11000 |
15,0 |
Таблица
282 Длины паяных дроссельных
сталеалюминиевых соединителей (рис. 317)
|
Номер чертежа |
Тип |
(Ц±10) мм |
(L2±10) мм |
Масса, кг |
|
17386-02-00-01 |
ПАД-70х2-1,6 |
1600 |
1750 |
3,4 |
|
17386-02-00-01-01 |
ПАД-70х2-2,0 |
2000 |
2150 |
3,6 |
|
17386-02-00-01-02 |
ПАД-70х2-2,7 |
2700 |
2850 |
4,0 |
|
17386-02-00-01-03 |
ПАД-70х2-3,6 |
3600 |
3750 |
4,5 |
|
17386-02-00-01-04 |
ПАД-70х2-4,0 |
4000 |
4150 |
4,7 |
|
17386-02-00-01-05 |
ПАД-70х2-4,7 |
4700 |
4850 |
5,1 |
|
17386-02-00-01-06 |
ПАД-70х2-5,6 |
5600 |
5750 |
5,6 |
|
17386-02-00-01-07 |
ПАД-70х2-6,0 |
6000 |
6150 |
5,6 |
|
17386-02-00-01-08 |
ПАД-70х2-6,7 |
6700 |
6850 |
6,2 |
|
17386-02-00-01-09 |
ПАД-70х2-7,6 |
7600 |
7750 |
6,7 |
|
17386-02-00-01-10 |
ПАД-70х2-8,0 |
8000 |
8150 |
6,9 |
|
17386-02-00-01-11 |
ПАД-70х2-8,7 |
8700 |
8850 |
7,3 |
|
17386-02-00-01-12 |
ПАД-70х2-9,6 |
9600 |
9600 |
7,8 |
|
17386-02-00-01-13 |
ПАД-150x2-1,6 |
1600 |
1750 |
4,4 |
|
17386-02-00-01-14 |
ПАД-150x2-2,0 |
2000 |
2150 |
4,8 |
|
17386-02-00-01-15 |
ПАД-150x2-2,7 |
2700 |
2850 |
5,5 |
|
17386-02-00-01-16 |
ПАД-150x2-3,6 |
3600 |
3750 |
6,5 |
|
17386-02-00-01-17 |
ПАД-150x2-4,0 |
4000 |
4150 |
7,0 |
|
17386-02-00-01-18 |
ПАД-150x2-4,7 |
4700 |
4850 |
7,7 |
|
17386-02-00-01-19 |
ПАД-150x2-5,6 |
5600 |
5750 |
8,7 |
|
17386-02-00-01-20 |
ПАД-150х2-6,0 |
6000 |
6150 |
9,2 |
|
17386-02-00-01-21 |
ПАД-150x2-6,7 |
6700 |
6850 |
10,0 |
|
17386-02-00-01-22 |
ПАД-150х2-7,6 |
7600 |
7750 |
11,0 |
|
17386-02-00-01-23 |
ПАД-150x2-8,0 |
8000 |
8150 |
11,4 |
|
17386-02-00-01-24 |
ПАД-150x2-8,7 |
8700 |
8850 |
12,2 |
|
17386-02-00-01-25 |
ПАД-150x2-9,6 |
9600 |
9750 |
13,2 |
Таблица
283 Длины паяных дроссельных сталеалюминиевых соединителей (рис. 318)
|
Номер чертежа |
Тип |
(L,±10) мм |
(L2±10) мм |
(L3±10) мм |
Масса, кг |
|
17386-03-00-01 |
ПАД-70хЗ-2,4 |
2400 |
2650 |
2800 |
6,2 |
|
17386-03-00-01-01 |
ПАД-70хЗ-4,4 |
4400 |
4650 |
4800 |
7,9 |
|
17386-03-00-01-02 |
ПАД- 150x3-2,4 |
2400 |
2650 |
2800 |
8,4 |
|
17386-03-00-01-03 |
ПАД- 150x3-4,4 |
4400 |
4650 |
4800 |
11,7 |
Таблица
284 Длины паяных дроссельных сталеалюминиевых соединителей (рис. 319)
|
Номер чертежа |
Тип |
(Ц±10) мм |
(L2±10) мм |
(L3±10) мм |
(U±10) мм |
Масса, кг |
|
17386-04-00-01 |
ПАД-70х4-2,2 |
2200 |
2450 |
2600 |
2700 |
7,8 |
|
17386-04-00-01-01 |
ПАД-70х4-4,2 |
4200 |
4450 |
4600 |
4700 |
10,0 |
|
17386-04-00-01-02 |
ПАД-150x4-2,2 |
2200 |
2450 |
2600 |
2700 |
10,5 |
|
17386-04-00-01-03 |
ПАД-150x4-4,2 |
4200 |
4450 |
4600 |
4700 |
15,0 |
Таблица
2 85 Длины паяных электротяговых сталеалюминиевых соединителей (рис.
320)
|
Номер чертежа |
Тип |
(L±10)mm |
Масса, кг |
|
17386-05-00-01 |
ПАЭ-70-0,9 |
900 |
1,4 |
|
17386-05-00-01-01 |
ПАЭ-70-1,5 |
1500 |
1,5 |
|
17386-05-00-01-02 |
ПАЗ-70-2,6 |
2600 |
1,8 |
|
17386-05-00-01-03 |
ПАЭ-70-3,3 |
3300 |
2,0 |
|
17386-05-00-01-04 |
ПАЭ-70-3,8 |
3800 |
2,2 |
|
17386-05-00-01-05 |
ПАЭ-150-0,9 |
900 |
1,6 |
|
17386-05-00-01-06 |
ПАЭ-150-1,5 |
1500 |
2,0 |
|
17386-05-00-01-07 |
ПАЭ-150-2,6 |
2600 |
2,6 |
|
17386-05-00-01-08 |
ПАЭ-150-3,3 |
3300 |
3,0 |
|
17386-05-00-01-09 |
ПАЭ-150-3,8 |
3800 |
3,2 |
Таблица
286 Длины паяных дроссельных сталеалюминиевых соединителей (рис. 321)
|
Номер чертежа |
Тип |
(L1±10) мм |
(L2±10) мм |
Масса, кг |
|
17386-06-00 |
ПАД-150х4-1,6 |
1600 |
1750 |
8,8 |
|
17386-06-00-01 |
ПАД-150x4-2,0 |
2000 |
2150 |
9,0 |
|
17386-06-00-02 |
ПАД-150x4-2,7 |
2700 |
2850 |
11,0 |
|
17386-06-00-03 |
ПАД-150x4-3,6 |
3600 |
3750 |
13,0 |
|
17386-06-00-04 |
ПАД-150x4-4,0 |
4000 |
4150 |
14,0 |
|
17386-06-00-05 |
ПАД-150x4-4,7 |
4700 |
4850 |
15,4 |
|
17386-06-00-06 |
ПАД-150x4-5,6 |
5600 |
5750 |
17,4 |
|
17386-06-00-07 |
ПАД-150x4-6,0 |
6000 |
6150 |
18,4 |
|
17386-06-00-08 |
ПАД-150x4-6,7 |
6700 |
6850 |
20,0 |
|
17386-06-00-09 |
ПАД-150x4-7,6 |
7600 |
7750 |
20,0 |
|
17386-06-00-10 |
ПАД-150x4-8,0 |
8000 |
8150 |
22,8 |
|
17386-06-00-11 |
ПАД-150x4-8,7 |
8700 |
8850 |
24,4 |
|
17386-06-00-12 |
ПАД-150x4-9,6 |
9600 |
9750 |
26,4 |
Таблица
287
Электрическое сопротивление соединения
провода и штепселя или наконечника соединителей
|
Тип соединителя |
Электрическое сопротивление соединения, мкОм, не более |
|
|
Провод-штепсель |
Провод-наконечник |
|
|
САМ-70 |
— |
75 |
|
САМ-150 |
— |
75 |
|
САД-70 |
75 |
75 |
|
САД-150 |
75 |
75 |
|
САЭ-70 |
75 |
— |
|
САЭ-150 |
75 |
— |
|
ПАМ-70 |
— |
40 |
|
ПАМ-150 |
— |
40 |
|
ПАД-70 |
40 |
40 |
|
ПАД-150 |
30 |
30 |
|
ПАЭ-70 |
30 |
— |
|
ПАЭ-150 |
30 |
— |
Соединитель является виброустойчивым при и после воздействия вибрационных нагрузок, установленных для классификационной группы МС5 согласно Приложению 3 РД 32 ЦШ 03.07-90.
Соединитель является ударопрочным после воздействия многократных ударных нагрузок, установленных для классификационной группы МС5 согласно Приложению 3 РД 32 ЦШ 03.07-90.
Соединитель устойчив к воздействию нижнего значения предельной температуры —60°С и влагоустойчив по условиям эксплуатации.
Соединители являются невосстанавливаемыми изделиями и имеют следующие показатели надежности:
—средняя наработка на отказ не менее 22 500 ч;
—средний срок службы — не менее 10 лет.
Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию при условии предварительного хранения не более шести месяцев со дня изготовления.
В комплект поставки входят соединители в соответствии с заказом.
Перед упаковкой соединители покрываются антикоррозийной смазкой в соответствии с требованиями раздела 1 ГОСТ 12393-77.
Перед отправкой заказчику соединители свертываются в бухты и связываются в четырех местах. К каждой бухте прикрепляется бирка.
На бирке указывается:
—наименование или товарный знак завода-изготовителя;
—тип соединителя;
—количество соединителей;
—дата выпуска;
—номер контролера ОТК.
Масса брутто одной бухты должна быть не более 50 кг.
6. Перемычки к кабельным стойкам и путевым трансформаторным ящикам

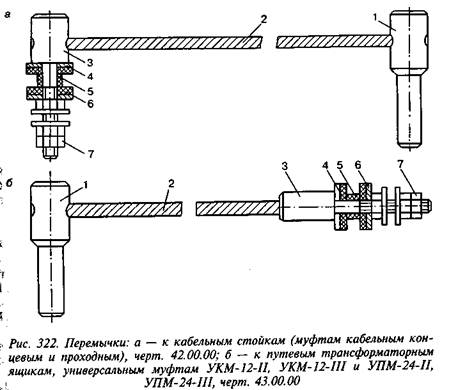

Перемычки к кабельным стойкам (черт. 42.00.00) предназначены для соединения кабеля кабельной стойки с рельсовой цепью (рельсами). Такая перемычка (рис. 322, а) состоит из деталей: / — штепселя, 2 — гибкого троса, 3 — контактного болта, 4 и 6 — изоляционных шайб, 5— изоляционной втулки, 7— гайки с резьбой Мб.
Перемычки к путевым трансформаторным ящикам (черт. 43.00.00) предназначены для соединения аппаратуры путевого ящика с рельсовой цепью (рельсами).
Детали перемычки к путевым трансформаторным ящикам (рис. 322, б) такие же, как и перемычки к кабельным стойкам
|
|
Штепсель и контактный болт соединены между собой оцинкованным гибким тросом диаметром 5,4 мм по ГОСТ 3066-80. Штепсель и контактный болт имеют цинковое покрытие.
Диаметр штепселя на его конце 10,2 мм.
Такие перемычки изготавливались до 1996 г.
В комплект перемычек к кабельной стойке (черт. 42.00.00) входили перемычка к ближнему рельсу длиной 1000 мм и перемычка к дальнему рельсу длиной 2700 мм.
В комплект перемычек к путевым трансформаторным ящикам (черт. 43.00.00) входили перемычка к ближнему рельсу длиной 1620 мм и перемычка к дальнему рельсу длиной 3600 мм.
Прочность сварки штепселя и контактного болта с тросом выдерживает разрывное усилие 6 кН.
Необходимо отметить, что в течение ряда лет начиная с 1986 г. серийно производились ошлангованные перемычки к кабельным стойкам. Стальной канат, используемый для перемычек, изолировался (ошланговывался) полиэтиленом низкой плотности ГОСТ
|
|
16338-77 толщиной слоя 1,5—2 мм. Ошлангованные перемычки к кабельным стойкам изготавливались по черт. 8142.100.

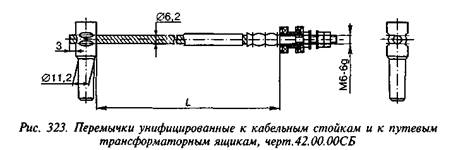

В 1996 г. в конструкцию перемычек к кабельным стойкам и путевым трансформаторным ящикам были внесены изменения, в результате чего унифицированная конструкция перемычек к кабельным стойкам (черт. 42.00.00) и перемычек к путевым трансформаторным ящикам (черт. 43.00.00) приобрела вид, изображенный на рис. 323. Увеличилось также число типоразмеров производимых перемычек. Типоразмеры унифицированных перемычек к кабельным стойкам (муфтам кабельным концевым и проходным) приведены в табл. 288.
Таблица 288
Типоразмеры
унифицированных перемычек к кабельным стойкам
|
Номер чертежа |
Длина перемычки, L, мм |
Длина заготовки каната, мм |
Масса, кг |
|
42.00.00 |
1000+10 |
1040-10 |
0,26 |
|
42.00.00-01 |
1620+10 |
1660-10 |
0,35 |
|
42.00.00-02 |
2700±10 |
2740-10 |
0,5 |
|
42.00.00-03 |
3600±10 |
3640-10 |
0,6 |
|
42.00.00-04 |
5600+10 |
5640-10 |
0,93 |
Для изготовления перемычек к кабельным стойкам (черт. 42.00.00) применяется оцинкованный гибкий канат диаметром 6,2 мм марки 6,2-Г-1-С-Н-1570 (160) ГОСТ 3066-80. Допускается применение каната диаметром 5,6 мм и 6,4 мм. Наибольшую применяемость имеют перемычки к ближнему рельсу длиной 1000 мм и к дальнему рельсу длиной 2700 мм, перемычки соответствующей длины поставляются в соответствии с заказом.
Типоразмеры перемычек к путевым трансформаторным ящикам, универсальным муфтам УКМ-12-П, УКМ-12-Ш, УПМ-24-И и УПМ-24-Ш приведены в табл. 289
Таблица 289
Типоразмеры
перемычек к путевым трансформаторным ящикам
|
Номер чертежа |
Длина перемычки, L, мм |
Длина заготовки каната, мм |
Масса, кг |
|
43.00.00 |
1620±10 |
1660-10 |
0,35 |
|
43.00.00-01 |
3600±10 |
3640-10 |
0,6 |
|
43.00.00-02 |
5600±10 |
5640-10 |
0,93 |
Для изготовления перемычек к путевым трансформаторным ящикам (черт. 43.00.00) применяется оцинкованный гибкий канат диаметром 5,6 мм марки 5,6-Г-1-С-Н-1470 (150) ГОСТ 3066-80. Допускается применение каната диаметром 6,4 мм. Наибольшую применяемость имеют перемычки длиной 1620 мм и 3600 мм, перемычки соответствующей длины поставляются в соответствии с заказом.
Следует отметить, что в отдельной документации перемычки к путевым трансформаторным ящикам имеют номера черт. 151.04.03.000, 151.04.03.000-01 и 151.04.03.000-02, что полностью соответствует вышеуказанным номерам черт. 43.00.00, 43.00.00-01 и 43.00.00-02.
С 1996 г. также производятся изолированные перемычки к путевым трансформаторным ящикам и изолированные перемычки к дроссель-трансформаторам.

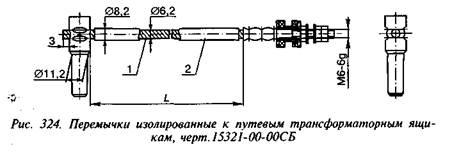

Конструкция изолированной перемычки к путевым ящикам приведена на рис. 324, где 1 — канат; 2 — трубка изоляционная.
Типоразмеры изолированных перемычек к путевым трансформаторным ящикам приведены в табл. 290.
Для изготовления изолированных перемычек к путевым ящикам применяется гибкий стальной канат диаметром 6,2 мм марки 6.2-Г-1-С-Н-1570 (160) ГОСТ 3067-88 и трубка термоусаживаемая марки ТТ-3 12/6 ТУ 6-19-051-492-84 длиной соответственно 1,6, 3,6, и 5,64 м. Наибольшую применяемость имеют перемычки длиной
|
|
