Раздел XVIII
ПРЕДОХРАНИТЕЛИ И ВЫКЛЮЧАТЕЛИ
1. Предохранители штепсельные банановые на клемме типа 20871
Назначение. Предохранители штепсельные банановые на
двухштырной клемме применяются в устройствах железнодорожной автоматики и
телемеханики при напряжении постоянного тока до 250 В
и переменного тока до 380 В.
Некоторые
конструктивные особенности. Предохранитель банановый штепсельный на клемме (рис. 322)
изготовляется по черт.
20871.00.00 и состоит из фарфорового предохранителя (черт. 20870.00.00), перемычки
с контактными втулками и двухштырной клеммы из фенопласта (черт. 60566.00.00).
Фарфоровый
предохранитель по заказу может поставляться отдельно без клеммной колодки.
Диаметр
контактных стержней с банановыми пружинами 5,5 мм. Внутренний диаметр контактных
втулок 5 мм. Расстояние между осями контактных стержней (28+0,1) мм.
Для защиты от
механических повреждений и гашения дуги плавкая вставка защищена
плексигласовой крышкой.
Для
предохранителей 0,3 и 0,4 А плавкие вставки
изготовляются из константановой проволоки.
Для
предохранителей от 0,5 до 30 А включительно плавкие
вставки изготовляют из красномедной проволоки марки МТ.
Электрические
характеристики предохранителей штепсельных банановых на клемме типа 20871
приведены в табл. 263.
Предельным
считают такой ток предохранителя, при котором плавкая вставка не должна
плавиться (разрываться) в течение 20 мин. Током плавления предохранителя
является ток, который плавит плавкую вставку предохранителя не более 10 с.
Все
предохранители от 0,3 до 30 А включительно,
установленные в электрических цепях напряжением постоянного тока до 250 В и
переменного тока до 380 В, при коротком замыкании не должны вызывать
образования электрической дуги.

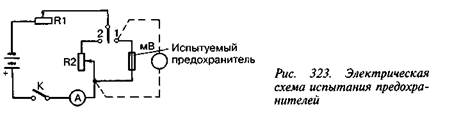

Испытание предохранителей на номинальный и плавящий токи производится по схеме, приведенной на рис. 323. При испытании предохранителей сопротивление резистора R2 устанавливается равным активному сопротивлению предохранителя, переключатель ставят в положение «2», резистором R1 устанавливают предельный ток предохранителя, затем переключатель ставят в положение «1» и отмечают время. По истечении 20 мин резистором R1 устанавливают плавящий ток и отмечают промежуток времени до расплавления (разрыва) плавкой вставки. Время при испытании отсчитывают секундомером. При испытаниях предохранители должны соответствовать данным, приведенным в табл. 263.
Активное сопротивление предохранителей измеряют любым методом, обеспечивающим точность измерений до 2%. Ток, протекающий через предохранитель при измерении, должен быть не более 0,05 А.
Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей относительно корпуса и между собой должна выдерживать в течение 1 мин испытательное напряжение 1500 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВ А.
Сопротивление изоляции электрических цепей относительно корпуса при температуре окружающего воздуха от 15 до 25°С и относительной влажности 75% должно быть не менее 25 МОм; измеряется мегомметром на 500 В.
Габаритные размеры 87x25x68 мм; масса 0,160 кг.
|
|
Таблица 263
Характеристики предохранителей
|
Номинальный ток, А |
Предельный ток, А |
Ток плавления, А |
Диаметр плавкой вставки, мм |
Активное сопротивление плавкой вставки, Ом |
|
0,3 |
0,45 |
0,6—0,65 |
0,05 |
9,0 |
|
0,4 |
0,60 |
0,9—0,95 |
0,07 |
4,45 |
|
0,5 |
0,75 |
1,3—1,45 |
0,05 |
0,325 |
|
1,0 |
1,5 |
2,0—2,3 |
0,07 |
0,165 |
|
2,0 |
3,0 |
4,0—4,6 |
0,13 |
0,048 |
|
3,0 |
4,5 |
5,1—6,9 |
0,17 |
0,034 |
|
5,0 |
7,5 |
10,0—11,5 |
0,21 |
0,0216 |
|
6,0 |
9,9 |
10,2—11,8 |
0,24 |
0,0177 |
|
7,5 |
11,25 |
15,5—17,0 |
0,25 |
0,013 |
|
10,0 |
15,0 |
20,0—23,0 |
0,35 |
0,010 |
|
15,0 |
22,5 |
30,0—34,5 |
0,44 |
0,0064 |
|
20,0 |
30,0 |
40,0—46,0 |
0,51 |
0,0046 |
|
30,0 |
45,0 |
60,0—69,0 |
0,60 |
0,004 |
2. Предохранители штепсельные банановые на цоколе с контролем перегорания типа 20876М
Назначение. Предохранители типа 20876М
применяются в устройствах
железнодорожной автоматики и телемеханики при напряжении постоянного тока до 250
В и переменного тока до 380 В. Выпускаются
по настоящее время.
Некоторые конструктивные особенности. Предохранитель штепсельный банановый на цоколе с контролем перегорания (рис. 324) изготовляют по черт. 20876М.00.00. Он состоит из предохранителя с контролем перегорания (черт. 20877М.00.00) и одного из цоколей в зависимости от заказа:
—цоколя 20896.00.00 с одним контактным болтом для
подключения
монтажных проводов с помощью гаек и шайб и одного контактного гнезда для подпайки монтажных проводов;
—цоколя 20892.00.00 с контактными гнездами для подпайки
монтажных проводов для предохранителей 0,5 А; 1 А и 2
А;
—цоколя 20898.00.00 с двумя контактными болтами для подключения монтажных проводов с
помощью гаек и шайб.
В случае необходимости (о чем оговаривается в заказе) предохранитель может поставляться отдельно без цоколя.
В корпусе предохранителя расположена плавкая вставка. Для защиты от механических повреждений и гашения дуги плавкая вставка защищена плексигласовой крышкой. Для предохранителей от 2 до 15 А включительно плавкие вставки изготовляют из красномедной проволоки марки МТ ТУ16.К71-087-90. Для предохранителей 0,5 и 1 А плавкие вставки изготовляют из константановой проволоки по ГОСТ 5307-77.
На плавкой вставке подвешен стержень, натягиваемый пружиной. После перегорания вставки стержень под действием пружины перемещается вниз и замыкает сигнальные контакты, расположенные в цоколе. Контактное нажатие сигнальных пружин должно быть 0,1-0,15 Н (10-15 гс).
Диаметр контактных стержней с банановыми пружинами 5,5 мм. Внутренний диаметр гнезд в контактных болтах 5 мм. Расстояние между осями контактных стержней (28+0,1) мм.
Электрические характеристики предохранителей штепсельных банановых на цоколе с контролем перегорания типа 20876 приведены в табл. 264.
Таблица 264
Характеристики предохранителей
|
Номинальный ток, А |
Предельный ток, А |
Ток плавления, А |
Диаметр плавкой вставки, мм |
Активное сопротивление плавкой вставки, Ом |
|
0,5 |
0,75 |
1,0—1,3 |
0,09 |
3,440 |
|
1,0 |
1,5 |
2,0—2,3 |
0,14 |
1,85 |
|
2,0 |
3,0 |
4,0—4,6 |
0,11 |
0,085 |
|
3,0 |
4,5 |
6,0—6,9 |
0,14 |
0,0524 |
|
5,0 |
7,5 |
10,0—11,5 |
0,20 |
0,0257 |
|
6,0 |
9,0 |
12,0—13,5 |
0,23 |
0,0195 |
|
10,0 |
15,0 |
20,0—23,0 |
0,31 |
0,0107 |
|
15,0 |
22,5 |
30,0—34,5 |
0,42 |
0,0081 |
Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей относительно корпуса должна выдерживать в течение 1 мин испытательное напряжение 1500 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВА.
Сопротивление изоляции электрических цепей относительно корпуса при температуре окружающего воздуха от 15 до 25°С и относительной влажности 75% должно быть не менее 25 МОм.
Методика испытания предохранителей с контролем перегорания аналогична методике испытания предохранителей типа 20871.
Габаритные размеры 68x24x75 мм; масса 0,100 кг.
Предохранители с контролем и без контроля срабатывания.
Наряду с производством вышеописанных предохранителей штепсельных банановых на цоколе с контролем перегорания типа 20876М
Одним из предприятий освоено производство их аналогов: предохранителей с контролем срабатывания, которым даны другие номера чертежей.

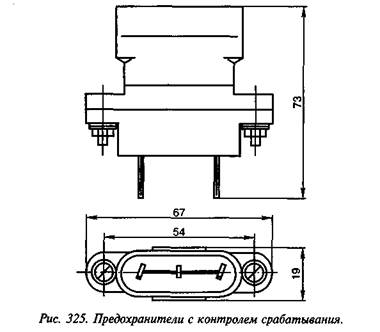

Предохранитель с контролем срабатывания (рис. 325) состоит из держателя плавкой вставки и основания. Держатель плавкой вставки может поставляться отдельно. Основание (цоколь) имеет контактные гнезда для подпайки монтажных проводов.
Типы выпускаемых предохранителей с контролем срабатывания и их параметры приведены в табл. 265.
Держатели плавкой вставки имеют номера чертежей соответственно с 24734-00-00 по 24734-00-00-07 включительно.
Плавкая вставка для предохранителей от 2 до 15 А изготавливается из провода марки ПЭВТЛ ТУ 16.505.446-77 или из медной проволоки марки МТ ТУ16.К71-087-90.
Для предохранителей 0,3 А; 0,5 А и 1 А плавкая вставка изготавливается из константановой проволоки ГОСТ 5307-77.
Без контроля срабатывания изготавливается предохранитель 0,3 А по черт. 24768-00-00.
В связи с уточнением указанные в таблице диаметры проволоки плавкой вставки незначительно отличаются от диаметров проволоки, приведенных при описании предохранителей типа 20876М.
Таблица 265 Типы предохранителей с контролем срабатывания
|
Номер чертежа |
Номинальный ток, А |
Предельный ток, А |
Ток плавления, А |
Диаметр проволоки плавкой вставки, мм |
|
24714-00-00 |
0,5 |
0,75 |
1 — 1,3 |
0,09 |
|
24714-00-00-01 |
1,0 |
1,5 |
2—2,3 |
0,14 |
|
24714-00-00-02 |
2,0 |
3,0 |
4—4,6 |
0,10 |
|
24714-00-00-03 |
3,0 |
4,5 |
6—6,9 |
0,125 |
|
24714-00-00-04 |
5,0 |
7,5 |
10—11,5 |
0,18 |
|
24714-00-00-05 |
6,0 |
9,0 |
12-13,5 |
0,20 |
|
24714-00-00-06 |
10,0 |
15,0 |
20—23,0 |
0,28 |
|
24714-00-00-07 |
15,0 |
22,5 |
30—34,5 |
0,355 |
|
24714-00-00-08 |
0,3 |
0,45 |
0,6—0,65 |
0,05 |
Все другие данные аналогичны данным предохранителей с контролем перегорания типа 20876М.
Габаритные размеры приведены на рис. 325; масса 60 г.

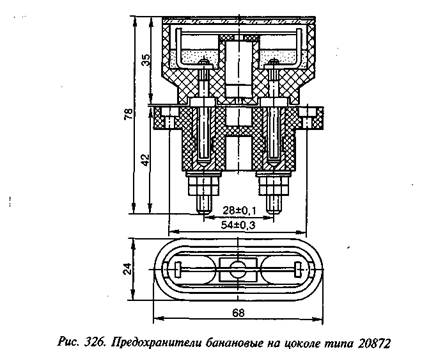

3. Предохранители банановые на цоколе типа 20872
Назначение. Предохранители типа 20872 применяются в устройствах железнодорожной автоматики и телемеханики при напряжении постоянного тока до 250 В и переменного тока до 380 В.
Некоторые конструктивные особенности. Предохранитель банановый на цоколе без контроля перегорания (рис. 326) изготовляют по черт. 20872.00.00. Он состоит из предохранителя бананового (черт. 20877.01.00) и цоколя (черт. 20876.01.00).
Данный предохранитель отличается от ранее описанного предохранителя бананового на цоколе с контролем перегорания типа 20876 тем, что в нем отсутствует устройство для контроля перегорания плавкой вставки.
Предохранители банановые на цоколе типа 20872 изготовляют на номинальный ток 0,3 А. Плавкую вставку изготовляют из константановой проволоки диаметром 0,06 мм. Предельный ток вставки 0,45 А, ток плавления 0,6—0,65 А, активное сопротивление плавкой вставки 7 Ом.
|
|
Электрическая прочность, сопротивление изоляции и габаритные размеры аналогичны данным предохранителя бананового на цоколе с контролем перегорания типа 20876.
Масса предохранителя типа 20872 не более 0,110 кг.
4. Устройство резервирования предохранителей УРПМ
Устройство резервирования предохранителей УРПМ предназначено для автоматического включения запасного предохранителя вместо неисправного и сигнализации шифра неисправного предохранителя среди наиболее массовых предохранителей постов электрической централизации (ЭЦ).
УРПМ предназначено для двух групп (по 15 шт. в каждой) рабочих предохранителей, включенных в одноименных цепях питания. На каждую группу устанавливается один запасной предохранитель. В полюсе «СХ» взамен запасного предохранителя устанавливается автоматический выключатель многократного действия АВМ2 на соответствующий ток.
Варианты исполнения УРПМ приведены в табл. 266.
Таблица 266
Варианты исполнения УРПМ
|
Обозначение исполнения |
Вариант исполнения |
Назначение полюсов питания групп резервируемых рабочих предохранителей |
|
36131-101-00 |
УРПМ1-1 |
Плюсовой полюс питания реле «П» и прямой полюс питания ламп табло «СХ» |
|
36131-101-00-01 |
УРПМ 1-2 |
Плюсовой полюс питания рабочих цепей стрелок «РП», или фазы 1Ф (2Ф) переменного тока рабочих цепей стрелок, или прямой «ПХС», или обратный «ОХС» полюс питания ламп светофоров, или прямой полюс питания контрольных цепей стрелок ПХКС |
|
36131-101-00-02 |
УРПМ 1-3 |
Плюсовой полюс питания реле «П» и плюсовой полюс «ПТ» питания индикаторов светодиодного табло |
Основные параметры УРПМ по напряжению (U) и току (/„) предохранителей, току входных цепей УРПМ (/в), а также времени включения запасного предохранителя (t) приведены в табл. 267.
Таблица 267
Основные параметры УРПМ
|
Вариант исполнения изделия |
Номер группы предохранителей |
Uном, В |
U,В |
/н,А |
/в, мА не более |
f, с |
|
УРПМ1-1 |
1 2 |
= 24 ~24 |
21,6—31,0 16-25 |
3;5 3;5 |
2 5 |
не более 0,2 0,5-1,0 |
|
УРПМ1-2 |
1,2 |
= 220-~220 |
110-250 |
5 0,3; 0,5; 3; 5 |
0,7 1,4 |
0,5-1,0 |
|
УРПМ1-3 |
1 2 |
= 24= =6 |
21,6-31,0 5,5—6,5 |
3 2 |
2 3,5 |
не более 0,2 0,5—1,0 |
Максимальный входной ток УРПМ в цепи запасного предохранителя полюса «П»:
—при исправных рабочих предохранителях — 0,12 А;
—при неисправном рабочем предохранителе — 0,6 А.
Ток, потребляемый УРПМ от источника питания переменного тока номинального напряжения 220 В, не более 60 мА.
Максимальный ток, потребляемый
УРПМ1-2, по цепи полюса «П» при неисправном рабочем предохранителе в одной группе — 0,3 А.
Уровень тока запасного предохранителя относительно рабочего при параллельном их включении не более 0,1/р, где /р — ток в рабочем предохранителе.
Падение напряжения в цепи запасного предохранителя не более 0,1 U.
Устройства резервирования предохранителей дают следующую индикацию:
— на лицевой стороне УРПМ — наличия
напряжения питания переменного
тока, шифра (цифра или буква) неисправного рабочего предохранителя (показание индикатора соответствует
цифре или букве обозначения входной цепи
УРПМ по схеме электрической принципиальной 36131-101-00 ЭЗ), группы, к которой
относится неисправный
предохранитель, неисправности запасных предохранителей;
— на стативе ряда, где установлено
УРПМ, и на табло ДСП — неисправности
предохранителей.
УРПМ имеет элементы отключения контролируемых цепей рабочих предохранителей, а также гнезда для измерения напряжения и тока нагрузки.
УРПМ имеет групповые кнопки отключения запасных предохранителей после замены неисправных рабочих предохранителей.
Сопротивление нагрузки полюса «П», при котором не включается запасной предохранитель после перегорания рабочего, — менее
----- Ом, и включается запасной предохранитель — более — Ом.
Ток перегрузки полюса «П», при котором отключается запасной предохранитель, — (1,38+1,42) /н.
Выходное сопротивление УРПМ в цепи полюса «П» при невключением запасном предохранителе — 240—300 Ом; при включенном запасном предохранителе — 0,2—0,6 Ом.
В устройстве резервирования предохранителей УРПМ-1 применены индикатор единичный АЛ307ГМ, индикатор знаковый КЛЦ202А, индикаторы единичные АЛ307БМ, реле РКС-3, реле РЭЛ1-1600, резисторы С2-ЗЗН-0,125-10 кОм ±10%, С2-ЗЗН-0,125-220 Ом ±10%, С2-ЗЗН-0.25-22 Ом ±10%, С2-ЗЗН-0.25-12 Ом ±10%, кнопки К-2-2, трансформатор, черт. 36131-116-00, разъемы РП-14-30.
Электрическая изоляция относительно корпуса цепей с напряжением 220 В — не менее 2,0 кВ и цепей с напряжением 24 В — не менее 0,5 кВ (испытательное напряжение нормируется при изъятых печатных платах).
Сопротивление изоляции токоведущих цепей УРПМ относительно корпуса и между входными цепями разных групп предохранителей, измеряемое источником постоянного тока напряжением 100 В, — не менее 20 МОм.
рассчитаны для эксплуатации в диапазоне рабочих температур от +1 до +40°С, при предельных температурах от —5 до +50°С и относительной влажности до 80% при температуре +20 °С.
Габаритные размеры — 856x114x302 мм; масса не более 20,0 кг.
5. Выключатели тока автоматические низковольтные многократного действия типа АВМ-1

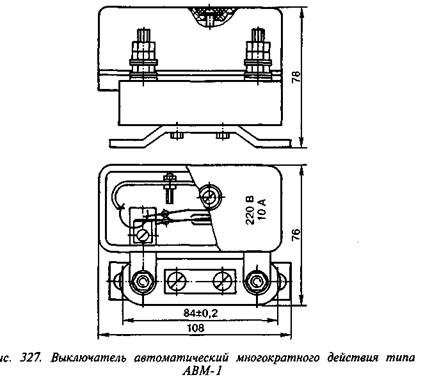

Назначение. Выключатели типа АВМ-1 (черт. 36114.00.00А) предназначены для защиты линейных трансформаторов автоблокировки от перегрузки и тока короткого замыкания. В настоящее время вместо них выпускаются выключатели типа АВМ-2.
|
|
Некоторые конструктивные особенности. Принцип действия выключателя (рис. 327) состоит в отключении электрической цепи за счет размыкания контактов при нагревании термоэлемента (биметаллической пластины) проходящим по нему током определенной
величины и в следующем повторном включении электрической цепи после остывания термоэлемента.
Выключатель типа АВМ-1 комплектуется двухштырной клеммой
(черт. 6056—00) и установочной планкой. При заказе необходимо указать тип выключателя и номинальный ток.
Выключатели типа АВМ-1 выпускаются на следующие номинальные токи при переменном напряжении 220 В частотой 50 Гц: 3; 5; 7,5; 10 и 25 А. Надпись на крышке автоматического выключателя соответствует номинальному значению тока, на который рассчитан термоэлемент, установленный в нем.
Между номинальным током и потребляемой мощностью выключателя имеется такое соответствие:
Номинальный ток, А 3 5 7,5 10 15
Потребляемая мощность, не более, Вт 1,0 2,0 1,5 3,0 5,0
Время размыкания контактов выключателя в зависимости от тока перегрузки должно быть не более:
—2 мин при температуре 20°С и нагрузке, равной
двукратному номинальному значению тока;
—1,5 мин при температуре —50°С и нагрузке, равной
трехкратному номинальному значению тока.
Время автоматического обратного включения, не более:
—1 мин при температуре 20°С;
—3 мин при температуре 50°С.
Автоматический выключатель не должен размыкаться за неограниченно долгое время при нагрузке:
—АВМ-1 на 3 А — током 3,9 А; АВМ-1 на 5 А — током 7,0 А; АВМ-1 на 7,5 А - током 10,5 А; АВМ-1 на 10 А - током
14 А; АВМ-1 на 15 А — током 18 А при
температуре 20°С (контактное нажатие при этом не менее 0,3 Н);
—номинальным током при температуре 50°С.
Зазор между контактами в разомкнутом положении должен быть не менее 1,5 мм.
Автоматический выключатель должен отключать ток короткого замыкания до 75 А при напряжении 220 В без повреждений, мешающих дальнейшей работе устройств.
Электрическая прочность. Изоляция между клеммами выключателя при разомкнутом положении его контактов должна выдерживать без пробоя и явлений разрядного характера в течение 1 мин напряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВ А.
Условия эксплуатации. Выключатели АВМ-1 предназначены для работы при температуре окружающего воздуха от —50 до +50°С и относительной влажности до 80%. Превышение температуры внешних частей выключателя над температурой окружающей среды при номинальном токе должно быть не более 50°С.
Габаритные размеры 108x76x78 мм; масса 0,33 кг.
6. Выключатели тока автоматические низковольтные многократного действия типа АВМ-2

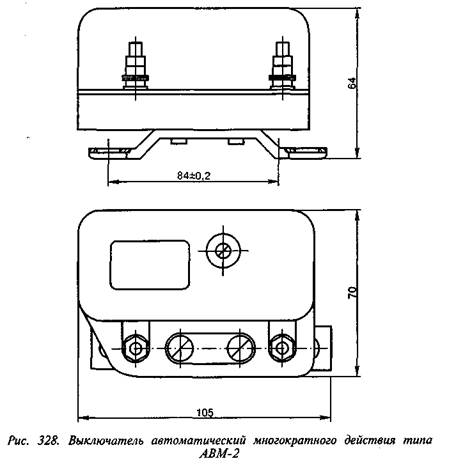

Выключатели тока АВМ-2 (рис. 328) предназначены для защиты линейных трансформаторов автоблокировки от перегрузки и тока короткого замыкания. Выключатели типа АВМ-2 выпускают с 1980 года взамен выключателей типа АВМ-1.
|
|
Выключатель типа АВМ-2 (черт. 425.00.00) состоит из основания, крышки и термоэлемента (биметаллической пластины), обеспечивающего отключение электрической цепи за счет размыкания контактов при его нагреве.
Выключатель типа АВМ-2 выпускают на номинальные токи при переменном напряжении 220 В: 3; 5; 7,5; 10 и 15 А.
Для защиты от проникновения внутрь влаги и пыли выключатель закрывается герметически и имеет устройство для пломбирования. Надпись на крышке выключателя соответствует номинальному току, на который рассчитан его термоэлемент.
Выключатель должен отключать ток короткого замыкания до 75 А при напряжении 220 В без повреждений, нарушающих дальнейшую его работу.
Потребляемая мощность при номинальной нагрузке не должна превышать величин, указанных в табл. 268.
Таблица 268 Потребляемая мощность АВМ-2
|
Выключатель на номинальный ток, А |
Потребляемая мощность не более, Вт |
|
3 |
1,2 |
|
5 |
2,0 |
|
7,5 |
1,5 |
|
10 |
3,0 |
|
15 |
5,0 |
Время размыкания контактов выключателя в зависимости от тока перегрузки должно быть не более:
— 2 мин при температуре 25°С и нагрузке, равной двукратному номинальному току;
— 1,5 мин при температуре —45°С и нагрузке, равной трехкратному номинальному току.
Время автоматического обратного включения должно быть не более: 1 мин при температуре 25°С; 3 мин при температуре 50°С.
Выключатель типа АВМ-2 не должен размыкаться номинальным током при температуре окружающей среды +50°С, а также при следующей нагрузке (температура окружающей среды 25°С):
Номинальный ток выключателя, А 3 5 7,5 10 15
Ток нагрузки, А 1,3/н 1,4/н 1,4/н 1,4/н 1,2/н
Зазор между контактами в разомкнутом положении должен быть не менее 1,5 мм.
Электрическая прочность изоляции между клеммами выключателя при разомкнутом положении его контактов должна выдерживать напряжение 1000 В переменного тока частотой 50 Гц без пробоя и
явлений разрядного характера от источника тока мощностью не менее 0,5 кВА.
Габаритные размеры выключателя 105x70x64 мм; масса 0,27 кг.
7. Щиты вводные для релейных будок
Назначение. Щиты вводные предназначены для разделки и распределения вводимых в релейные будки питающих кабелей, а также для защиты аппаратуры и источников питания от короткого замыкания.
Некоторые конструктивные особенности. Вводные щиты изготовляют четырех типов: два типа (черт. 30.00.00 и 31.00.00) для больших и средних и два типа (черт. 32.00.00 и 33.00.00) для малых релейных будок.
Конструктивно щиты выполнены в виде клеммных панелей с предохранителями, которые набирают на каркас в определенном количестве. Щиты поставляют без монтажа.
На вводном щите по черт. 30.00.00 имеются семь панелей с предохранителями, в каждой панели по 16 предохранителей. Из них три панели с плавкими предохранителями на 10 А, одна панель с предохранителями на 2 А, одна на 5А, одна на 0,5 А и одна на 5, 10 и 20 А. На этом же щите расположены пакетный выключатель типа ПВМ2х25, выключатель на 6 А, 250 В, розетка штепсельная с вилкой и шестиштырная клемма.
Вводный щит по черт. 31.00.00 имеет четыре панели с предохранителями, в каждой панели по 16 предохранителей. Из них одна панель с плавкими предохранителями на 20 и 5 А, одна панель с предохранителями на 10 А и две на 5 А. На этом же щите расположены переключатель ПВМ2х25, выключатель на 6 А, 250 В, розетка штепсельная с вилкой и две шестиштырные клеммы.
На вводном щите по черт. 32. 00.00 размещены семь панелей с плавкими предохранителями, в каждой панели по 8 предохранителей. Из них две панели с предохранителями на 10 А, одна на 2 А, две на 5 А, одна на 0,5 А и по одной на 10 и 20 А. На этом же щите имеются переключатель ПВМ2х25, выключатель на 6 А, 250 В, розетка штепсельная с вилкой и одна шестиштырная клемма.
Вводный щит по черт. 33.00.00 содержит четыре панели с плавкими предохранителями, в каждой панели по 8 предохранителей. Из них одна панель с предохранителями на 20 А, две на 10 А и одна на 5 А. На этом же щите расположены переключатель ПВМ2х25, выключатель на 6 А, 250 В, розетка штепсельная с вилкой и две шестиштырные клеммы.
Перед подключением питания щиты должны быть заземлены. Заземление подключают под гайку штыря, который крепит щит к стене.
Сопротивление изоляции всех токоведущих частей по отношению к корпусу должно быть не менее 25 МОм. Габаритные размеры, мм:
По черт. 30.00.00 450x270x915
По черт. 31.00.00 450x270x715
По черт. 32.00.00 250x270x970
По черт. 33.00.00 250x270x770 Масса, кг:
По черт. 30.00.00 28
По черт. 31.00.00 22
По черт. 32.00.00 17
По черт. 33.00.00 13
8. Щит линейно-вводный кодовой линии
Назначение. Щит линейно-вводный кодовой линии (черт. 68.00.00) применяется в устройствах диспетчерской централизации.
Некоторые конструктивные особенности. Конструктивно щит выполнен в виде панели, на которой имеются пакетный выключатель типа ПВ2х25, пакетный переключатель типа ПП2хЮ/Н2 и универсальный переключатель типа УП5312/С86. Кроме того, на плите щита размещены четыре разрядника типа Р-350 и два разрядника типа РВН-250, четыре резистора типа ПЭ-50 сопротивлением соответственно 5000, 2000, 1000 и 500 Ом±10% и две 12-клеммные колодки (черт. 72256.00.00).
Монтаж выполняется: цепи к выключателю ПВ2х25 — проводом марки ПРГ-500 сечением 2,5 мм2; остальные цепи — проводом ПМВГ сечением 0,75 мм2. Разрядники заземляют через клемму 12-штырной колодки.
Электрическая прочность и сопротивление изоляции. Изоляция щита должна выдерживать без пробоя и явлений разрядного характера в течение 1 мин испытательное напряжение 2000 В переменного тока 50 Гц при мощности испытательной установки не менее 0,5 кВ А.
Сопротивление изоляции токоведущих частей между собой и по отношению к корпусу должно быть не менее 25 МОм.
Габаритные размеры 176x400x250 мм; масса 8 кг.
