Таблица 18

Наименование и тип элементов, примененных в линейном шифраторе ЛШ1

Условное обозначение на схеме	Наименование элемента	Тип элемента
R1, R2, R6, R11, R14, R19, R64, R84, R89, R92, R97, R100, R105, R107	Резистор	МЛТ-0,5 Вт-3 кОм ±10%
R3, R8, R12, R16, R20, R29, R31, R33, R35, R38—R60, R63, R65, R67, R69, R71, R73, R75, R77, R79, R81, R86, R90, R94, R98, R102, R106, R132, R133	Резистор	МЛТ-0,5Вт-1 кОм±10%
R4, R5, R7, R9, R10, R13, R15, R17, R18, R21— R28, R37, R61, R66, R68, R82, R85, R88, R93, R96, R101, R104, R108—R115	Резистор	МЛТ-1 Вт-470Ом±10%
R30, R32, R34, R36, R70, R72, R74, R76, R78, R80	Резистор	МЛТ-0,5 Вт-1,5 кОм ±10%
R62	Резистор	МЛТ-0,5 Вт-8,2 кОм ±10%
R83, R87, R91, R95, R99, R103	Резистор	МЛТ-2Вт-330Ом±10%
R134—R143	Резистор	МЛТ-0,5 Вт-30 кОм ±10%
С1	Конденсатор	МБМ-160В-1 мкф±10%
С2—С12	Резистор	МБМ-160 В-0,25 мкФ ±10%
VD1—VD94	Диод	Д226Б
VT1—VT24	Транзистор	МП40А

Нумерация контактов колодки аналогична нумерации колодки линейного шифратора (см. рис. 29).

Габаритные размеры приведены на рис. 29; масса не более 9,0 кг.

17. Шифратор центрального поста типа ЦШР

Назначение. Шифратор центрального поста ЦШР (черт 601.33.15) осуществляет формирование и передачу управляющих приказов, производит счет импульсов, обеспечивает поочередное возникновение на каждом выходе диодной матрицы отрицательного импульса, обеспечивает блокировку реле Г, осуществляет управление частотами генератора ЦГ-2.

Таблица 19

Наименование и тип элементов, примененных в блоке ЦС

Условное обозначение на схеме	Наименование элемента	Тип элемента
R1, R5, R6, R16, R17, R19, R24, R28, R32, R35, R40, R43, R48, R51, R55, R59, R60, R65, R70, R71, R78, R83, R86, R91, R95, R99, R104	Резистор	МЛТ-0,5 Вт-3 кОм ±10%
R2, R7, R12, R15, R21, R25, R30, R33, R37, R41, R45, R49, R53, R57, R62, R67, R72, R80, R84, R88, R92, R97, R100	Резистор	МЛТ-0,5 Вт-6,2 кОм + 10 %
R3, R8, R9, R11, R14, R18, R20, R22, R23, R26, R27, R29, R31, R34, R36, R38, R39, R42, R44, R46, R47, R50, R52, R54, R55, R6I, R63, R68, R73, R77, R79, R81, R82, R85, R87, R89, R90, R93, R94, R96, R98, R103	Резистор	МЛТ-0,5 Вт-1 кОм ±10%
R4, R10, R13, R6*, R66, R69, R75	Резистор	МЛТ-0,5 Вт-1,5 кОм +10%
R58, R101	Резистор	МЛТ-0,5 Вт-8,2 кОм ±10%
R102	Резистор	МЛТ-0,5 Вт-470 Ом ±10%
С1—С21	Конденсатор	МБМ-160 В-0,25 мкФ ±10%
С22 (5 мкФ)	Конденсатор	МБМ-160 В-1 мкФ±10% (5 шт. включаются параллельно)
VD1—VD23	Диод	Д226Б
VD25—VD51	Диод	Д226Б
VT1—VT24	Транзистор	МП40А

Некоторые конструктивные особенности. Шифратор ЦШР включается в схему с помощью 22-штырной штепсельной колодки (черт. 710.09.90).

Наименование и тип элементов, примененных в шифраторе ЦШР, приведены в табл. 20.

Монтаж шифратора выполняется проводом ПМВГ-0,2 мм².

Контактная система. Монтаж шифратора ЦШР выведен на 22-ножевую штепсельную колодку. Нумерация контактов колодки аналогична нумерации колодки линейного шифратора (см. рис. 29).

Габаритные размеры приведены на рис. 29; масса не более 9 кг.

Таблица 20 Наименование и тип элементов, примененных в шифраторе ЦШР

Условное обозначение на схеме	Наименование элемента	Тип элемента
R1, R3, R5, R10, R11, R15, R18, R21, R23, R25, R26, R29, R31, R33, R34, R37—R44, R53, R68, R69, R81, R86, R88, R90, R91, R94, R96, R98, R99, R103—R110, R113, R114, R119	Резистор	МЛТ-1 Вт-470 Ом ±10%
R2, R4, R7, R9, R12, R16, R20, R24, R28, R32, R36, R45, R47, R49, R51, R66, R73, R75, R77, R79, R84, R89, R93, R97, R101	Резистор	МЛТ-0,5 Вт-6,2 кОм ±10%
R6, R8, R13, R17, R54, R55, R65, R67, R83	Резистор	МЛТ-0,5 Вт-1 кОм±10%
R14, R19, R22, R27, R30, R35, R87, R92, R95, R100, R111, R112	Резистор	МЛТ-0,5 Вт-3 кОм ±10%
R46, R48, R50, R52, R74, R76, R78, R80, R82, R85	Резистор	МЛТ-0,5 Вт-1,5 кОм ±10%
R56— R64	Резистор	МЛТ-0,5 Вт-750 Ом ±10%
R70	Резистор	МЛТ-0,5 Вт-2 кОм±10%
R71.R72	Резистор	МЛТ-1 Вт-120Ом±10%
R102	Резистор	МЛТ-0,5 Вт-10 кОм ±10%
С1— СЮ, С12	Конденсатор	МБМ-160 В-0,25 мкФ ±10%
VD1— VD60	Диод	Д226Б
VT1— VT25	Транзистор	МП40А
VT26	Транзистор	П214В

18. Дешифратор центрального поста типа ЦДШ-3

Назначение. Дешифратор центрального поста типа ЦЦШ-3 (черт. 601.33.16) производит отсчет тактовых импульсов известительного приказа, его расшифровку и контролирует окончание известительного приказа.

Некоторые конструктивные особенности. Дешифратор ЦДШ-3 включается в схему с помощью 22-штырной штепсельной колодки (черт. 710.09.90).

Наименование и тип элементов, примененных в дешифраторе ЦЦШ-3, приведены в табл. 21.

Таблица 21

Наименование и тип элементов, примененных в дешифраторе ЦДШ-3

Условное обозначение на схеме	Наименование элемента	Тип элемента
R1, R30, R34, R38, R42, R45, R48, R58, R62, R67, R72, R76, R81, R131, R135	Резистор	МЛТ-0,5 Вт-1,5 кОм ±10%
R2, R4, R9, R12, R17, R87, R92, R95, R100, R103, R108, R128, R132, R136	Резистор	МЛТ-0,5 Вт-3 кОм ±10%
R3, R7, R11, R15, R86, R90, R94, R98, R102, R106	Резистор	МЛТ-1 Вт-360Ом±Ю%
R5, R8, R13, R16, R44, R51, R53, R66, R80, R88, R91, R96, R99, R104, R107	Резистор	МЛТ-1 Вт-470 Ом ±10%
R6, R10, R14, R18, R31, R35, R39, R46, R49, R52, R55, R61, R65, R70, R75, R79, R84, R89, R93, R97, R101, R105, R109,⁴R129, R133, R138	Резистор	МЛТ-0,5 Вт-6,2 кОм ±10%
R19—R28	Резистор	МЛТ-0,5 Вт-270 Ом ±10%
R29, R33, R37, R41, R59, R63, R68, R73, R77, R82	Резистор	МЛТ-0,5 Вт-2 кОм ±10%
R32, R36, R40, R54, R60, R64, R69, R74, R78, R83	Резистор	МЛТ-0,5 Вт-360 Ом ±10
R43, R71, R85, R47, R50, R56, R57, R130, R134, R137	Резистор	МЛТ-0,5 Вт-120 Ом ±10%
R139—R145	Резистор	МЛТ-0,5 Вт-1 кОм ±10%
R146—R155	Резистор	МЛТ-0,5 Вт-30 кОм ±10%-А
С1—СЮ	Конденсатор	МБМ-160 В-0,25 мкФ ±10%
VD1, VD2, VD4—VD6, VD8—VD16, VD18—VD27, VD29— VD31, VD33, VD34, VD36— VD66	Диод	Д226Б
VT1— VT5.VT7, VT9, VT11, VT13, VT16, VT18, VT20, VT22, VT24, VT26, VT28-VT38	Транзистор	МП40А
VT6, VT8, VT10, VT12, VT17, VT19, VT21, VT23, VT25, VT27	Транзистор	МП20Б
VT15	Транзистор	П21

Монтаж дешифратора ЦЦШ-3 выполняется проводом ПМВГ-0,2 мм².

Контактная система. Монтаж дешифратора ЦЦШ-3 выведен на 22-ножевую штепсельную колодку. Нумерация контактов колодки аналогична нумерации колодки линейного шифратора ЛШ1 (см. рис. 29).

Габаритные размеры приведены на рис. 29; масса не более 9,0 кг.

19. Блок усилительный типа ГУ

Назначение. Блок ГУ (черт. 601.32.04) предназначен для обеспечения надежного включения групповых реле на центральном посту.

Некоторые конструктивные особенности. Габаритные и установочные размеры блоков ГУ приведены на рис. 30. Электрическая принципиальная схема блока ГУ показана на рис. 31.

Наименование и тип элементов, примененных в блоке ГУ, приведены в табл. 22.

Таблица 22 Наименование и тип элементов, примененных в блоке ГУ

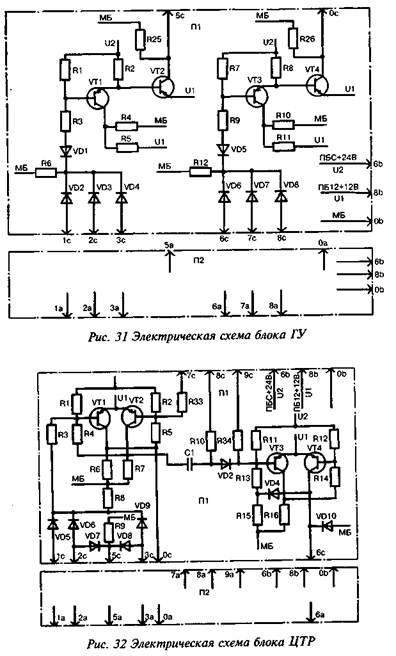

Условное обозначение на рис. 31	Наименование элемента	Тип элемента
R1, R7	Резистор	МЛТ-0,5 Вт-6,2 кОм ±10%
R2, R8	Резистор	МЛТ-0,5 Вт-2 кОм ±10%
R3—R5, R9—R11	Резистор	МЛТ-1 Вт-470Ом±10%
R6, R12	Резистор	МЛТ-0,5 Вт-1 кОм ±10%
R25, R26	Резистор	МЛТ-0,5 Вт-1,5 кОм ±10%
VD1—VD8	Диод	Д226Б
VT1	Транзистор	МП40А
VT2	Транзистор	П214В
VT3	Транзистор	МП40А
VT4	Транзистор	П214В

Монтаж блоков ГУ выполняется проводом ПМОВ-0,2 мм². Габаритные размеры приведены на рис. 30; масса 0,6 кг

20. Блок регистрации типа ЦТР

Назначение. Блок ЦТР (черт. 601,32.08) предназначен для регистрации активных импульсов известительных приказов, а также для сохранения принятой информации до окончания ее реализации.

Некоторые конструктивные особенности. Электрическая принципиальная схема блока ЦТР показана на рис. 32.

Наименование и тип элементов, примененных в блоке ЦТР приведены в табл. 23.

Монтаж блоков ЦТР выполняется проводом ПМОВ-0,2 мм². Габаритные размеры приведены на рис. 30; масса 0,5 кг.

Таблица 23

Наименование и тип элементов, примененных в блоке ЦТР

Условное обозначение на рис. 32	Наименование элемента	Тип элемента
R1, R2, R11	Резистор	МЛТ-0,5 Вт-6,2 кОм ±10%
R3—R7, R13, R15, R33, R34	Резистор	МЛТ-0,5 Вт-1 кОм ±10%
R8	Резистор	МЛТ-0,5 Вт-2 кОм ±10%
R9	Резистор	МЛТ-0,5 Вт-620 Ом ±10%
R10	Резистор	МЛТ-0,5 Вт-8,2 кОм ±10%
R12	Резистор	МЛТ-0,5 Вт-2 кОм ±10%
R14	Резистор	МЛТ-0,5 Вт-120 Ом ±10%
R16	Резистор	МЛТ-1 Вт-390 Ом ±10%
С1	Конденсатор	МБМ-160 В-0,25 мкФ ±10%
VD2	Диод	Д226Б
VD4—VD10	Диод	Д226Б
VT1—VT3	Транзистор	МП40А
VT4	Транзистор	П214В

21. Блок диодный соединительный типа БДС

Назначение. Блок БДС (черт. 601.33.17) предназначен для разделения цепей контролируемых объектов на линейных пунктах, а также цепей наборных реле на центральном посту.

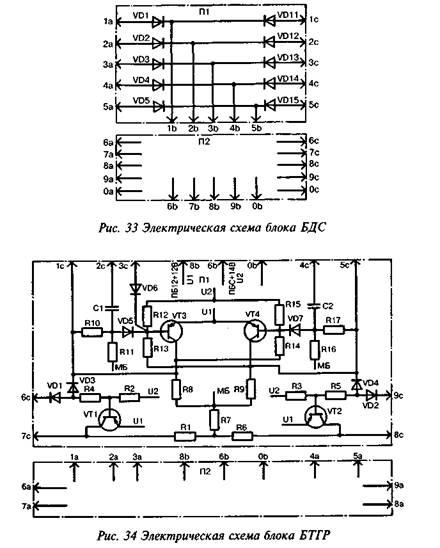

Некоторые конструктивные особенности. Электрическая принципиальная схема блока БДС показана на рис. 33. В схеме применены диоды Д226Б в количестве 20 шт.

Монтаж блоков БДС выполняется проводом ПМОВ-0,2 мм².

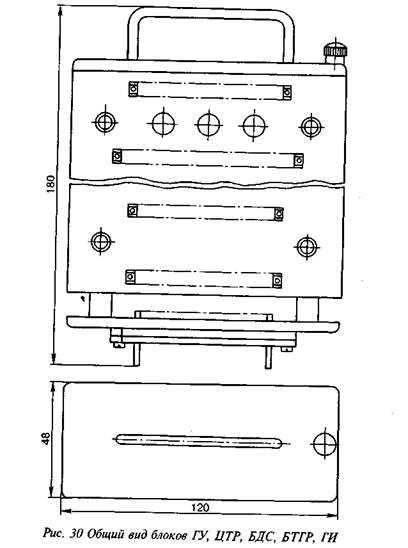

Габаритные размеры приведены на рис. 30; масса 0,4 кг.

22. Блок групповой триггерный типа БТГР

Назначение. Блок БТГР (черт. 601.33.18), являющийся элементом группового распределителя, осуществляет поочередное подключение групп контролируемых объектов.

Некоторые конструктивные особенности. Электрическая принципиальная схема блока БТГР показана на рис. 34.

Наименование и тип элементов, примененных в блоке БТГР, приведены в табл. 24.

Монтаж блоков БТГР выполняется проводом ПМОВ-0,2 мм².

Габаритные размеры приведены на рис. 30; масса 0,5 кг.

Таблица 2 4

Наименование и тип элементов, примененных в блоке БТГР

Условное обозначение на рис. 34	Наименование элемента	Тип элемента
R1, R4—R9, R13, R14	Резистор	МЛТ-0,5 Вт-470 Ом ±10%
R2, R3, R12, R15	Резистор	МЛТ-0,5 Вт-1 кОм ±10%
R10, R17	Резистор	МЛТ-0,5 Вт-4,7 кОм ±10%
R11, R16	Резистор	МЛТ-0,5 Вт-51 кОм +10%
С1.С2	Конденсатор	МБМ-160 В-0,25 мкФ ±10%
VD1—VD7	Диод	Д226Б
VT1 — VT4	Транзистор	МП40А

23. Блок групповой избирательный типа ГИ

Назначение. Блок типа ГИ (черт. 601.33.19) предназначен для подключения групп контролируемых объектов и линейного генератора к каналу ТС.

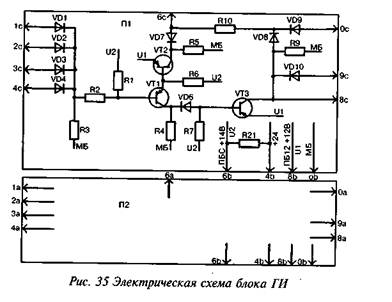

Некоторые конструктивные особенности. Электрическая принципиальная схема блока ГИ показана на рис. 35.

Наименование и тип элементов, примененных в блоке ГИ, приведены в табл. 25.

Таблица 25

Наименование и тип элементов, примененных в блоке ГИ

Условное обозначение на рис. 35	Наименование элемента	Тип элемента
R1, R2, R4, R6, R7, R10—R12	Резистор	МЛТ-0,5 Вт-1 кОм ± 10%
R3, R9, R21	Резистор	МЛТ-0,5 Вт-1,5 кОм ±10%
R5	Резистор	МЛТ-0,5 Вт-470 Ом ±10%
VD1—VD4, VD6—VD10	Диод	Д226Б
VT1— VT3	Транзистор	МП40А

Монтаж блоков ГИ выполняется проводом ПМОВ-0,2 мм². Габаритные размеры приведены на рис. 30; масса 0,5 кг.

24. Устройство выпрямительное типа ВУ-14/1,5

Назначение. Выпрямительное устройство ВУ-14/1,5 (черт. 532.00.04) предназначено для питания стабилизированным выпрямленным током бесконтактных кодовых устройств и каналообразующей аппаратуры диспетчерской централизации.

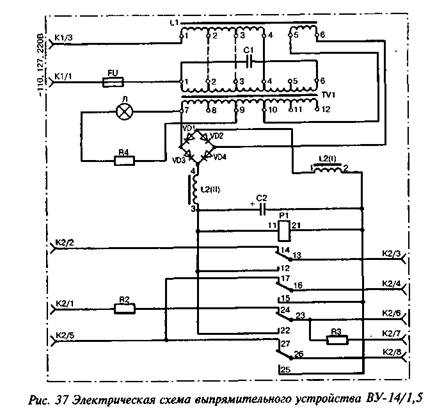

Некоторые конструктивные особенности. Общий вид и нумерация выводов выпрямительного устройства ВУ-14/1,5 приведены на рис. 36. Электрическая принципиальная схема ВУ-14/1,5 показана на рис. 37.

Наименование и тип приборов, примененных в выпрямительном устройстве ВУ-14/1,5, приведены в табл. 26.

Электрические характеристики. Выпрямительное устройство получает питание от сети переменного тока частотой 50 Гц, номинальным напряжением 220, 127 или 11О В. Допустимые колебания напряжения сети 187-242, 108—140 и 90-120 В.

Выпрямительное устройство обеспечивает на выходе напряжение от 13,4 до 14,8 В при токе нагрузки от 0,5 до 1,5 А и колебаниях напряжения сети в указанных выше пределах.

Переменная составляющая выпрямленного напряжения на выходе выпрямительного устройства не должна превышать 0,25 В при наибольшем токе нагрузки.

Температура нагрева стали и обмоток трансформатора и дросселей, а также температура нагрева диодов не должна превышать 65°С

при температуре окружающего воздуха (+20±5)°С и токе нагрузки выпрямительного устройства 1,5 А.

Электрическая прочность и сопротивление изоляции. Изоляция между всеми токоведущими частями и корпусом выпрямительного устройства должна выдерживать в течение 1 мин без пробоя и явлений разрядного характера напряжение 1000 В частотой 50 Гц.

Сопротивление изоляции между всеми соединенными между собой токоведущими частями и корпусом выпрямительного устройства при температуре окружающего воздуха (+20±5)°С, относительной влажности (65±15)% и испытательном напряжении 500 В постоянного тока должно быть не менее 25 МОм.

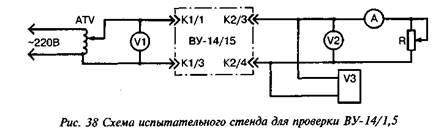

Схема испытательного стенда для проверки ВУ-14/1,5 показана на рис. 38.

Наименование и тип приборов, примененных в испытательном стенде, приведены в табл. 27.

Таблица 26

Наименование и тип приборов, примененных в ВУ-14/1,5

Условное обозначение на рис. 37	Наименование прибора	Тип прибора
СЛ	Лампа сигнальная	КМ 12-90
FU	Предохранитель	ВП-1-1-1А
VD1— VD4	Диод	Д242А
С2	Конденсатор	К50-3-25-2000 мкФ
С1	Конденсатор	КБГ-МН-1000-4 мкФ ±10%
R4	Резистор	МЛТ-1 Вт-51 Ом±10%
R3	Резистор	МЛТ-0,5Вт-39Ом±10% (2 шт. параллельно)
R2	Резистор	МЛТ-2 Вт-130 0м±Ю% (2 шт. параллельно)
Р1	Реле	КДР-1, черт. У612.01.35 Контактный набор 197-197
L2	Дроссель	Черт. 644.22.87
L1	Дроссель	Черт. 644.22.88
TV1	Трансформатор	Черт. 641.19.37

Таблица 27

Наименование и тип приборов, примененных в испытательном стенде

Условное обозначение на рис. 38	Наименование прибора	Тип прибора
TV1	Автотрансформатор	ЛАТР
V1	Вольтметр	Э59; класс 0,5; шкала 0—300 В
V2	Вольтметр	Э59; класс 0,5; шкала 0—30 В
V3	Вольтметр ламповый	ВЗ-13
А	Амперметр	Э59; класс 0,5; шкала 0—2 А
R	Реостат	150 Ом± 10%; 1,7 А

Условия эксплуатации. Выпрямительное устройство ВУ-14/1,5 устойчиво работает при температуре окружающего воздуха от —20 до 40°С и относительной влажности воздуха (65±15)% при температуре +20°С.

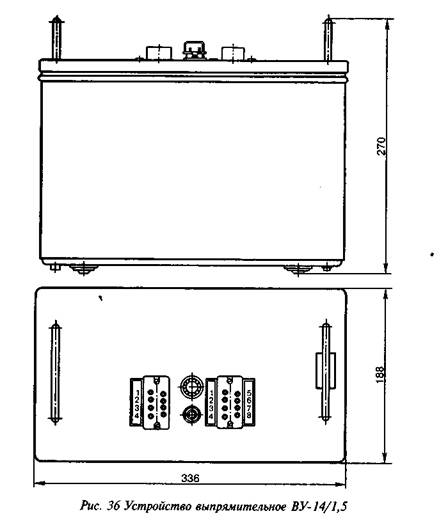

Габаритные размеры приведены на рис. 36; масса не более 14 кг.

25. Трансформатор 644.17.92

Трансформатор (черт. 644.17.92) применяется в диспетчерской централизации «Нева».

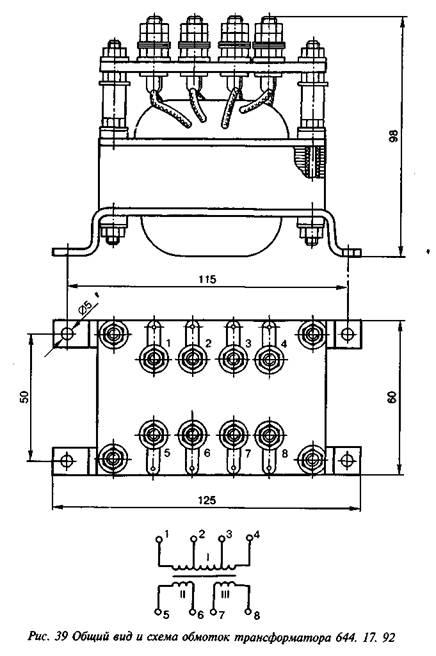

Обмоточные данные трансформатора (рис. 39) приведены в табл. 28.

Таблица 28

Обмоточные данные трансформатора

Номера выводов	Количество витков	Марка и диаметр провода	Полное сопротивление при частоте 800 Гц (не менее), Ом
1-2	1050	ПЭЛШКО; 0,12 мм	Т.5-10*
2-3	1750		4,0-10⁴
3-4	700		7,0-10³
5-6	500	ПЭЛШКО; 0,29 мм	3,0-10³
7-8	500	ПЭЛШКО; 0,29 мм	3,0-Ю³

26. Стативы диспетчерской централизации «Нева»

Назначение. Стативы диспетчерской централизации «Нева» предназначены для размещения кодовой аппаратуры.

Некоторые конструктивные особенности. Стативы диспетчерской централизации «Нева» являются закрытыми унифицированными стативами с типовым монтажом и изготовляются шести типов: статив центрального поста типа Щ «Нева» (черт. 527.11.27), статив центрального поста 2Ц «Нева» (черт. 527.11.28), статив линейного пункта типа Л «Нева» (черт. 527.11.29), статив трансляционного пункта типа ТП «Нева» (черт. 527.11.37), статив испытательного пункта типа ИЦ «Нева» (черт. 527.11.38), статив усилительного пункта типа УП «Нева». (черт. 527.11.39).

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей статива по отношению к корпусу должна выдерживать без пробоя и явлений разрядного характера в течение 1 мин напряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки 0,5 кВА.

Сопротивление изоляции между всеми соединенными между собой токоведущими частями и корпусом при температуре окружающего воздуха (+20±5)°С, относительной влажности (65±15)% и испытательном напряжении 500 В. постоянного тока должно быть не менее 25 МОм.

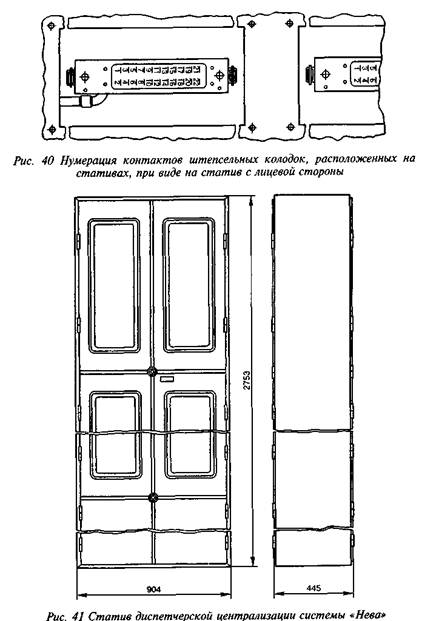

Контактная система. Нумерация контактов колодок, расположенных на стативах, и 22-штепсельных разъемов при виде на статив с лицевой стороны приведена на рис. 40.

Условия эксплуатации. Стативы могут эксплуатироваться при температуре окружающего воздуха от +1 до +40°С, относительной влажности воздуха (65+15)% и атмосферном давлении 630—800 мм рт. ст.

Габаритные размеры стативов приведены на рис. 41; масса каждого статива не более 300 кг.

27. Статив центрального поста типа 1Ц «НЕВА»

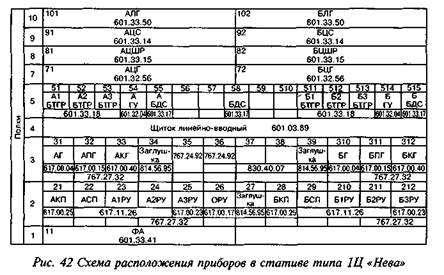

Схема расположения приборов в стативе типа 1Ц и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 42.

Статив 1Ц выполняет ответственные функции, поэтому в нем устанавливаются два комплекта (А и Б) аппаратуры, т. е. предусматривается резервирование. Переход с комплекта А на комплект Б осуществляется с помощью реле ОРУ.

Наименование и тип приборов, размещенных в стативах 1Ц, приведены в табл. 29.

Для монтажа статива 1Ц используется монтажный провод ПМВГ-0,75 мм² (200 м), ПМВГ-0,35 мм² (700 м), МГШВЭ2хО,35 мм²(100 м), МГШВЭ-0,35 мм² (50 м).

Таблица 29

Наименование и тип приборов, размещенных в стативах 1Ц

Условное обозначение	Наименование прибора	Тип прибора
АЦШР, БЦШР	Шифратор	ЦШР, черт. 601.33.15
АЦС, БЦС	Блок синхронизации	ЦС, черт. 601.33.14
АГУ, Б ГУ	Усилитель групповой	ГУ, черт. 601.32.04
БДС, АБДС, ББДС	Блок диодный соединительный	БДС, черт. 601.33.17
А1—ЗБТГР, Б1—ЗБТГР	Блок триггерный групповой	БТГР, черт. 601.33.18
Ф	Фильтр	ФА, черт. 601.33.41
АЛГ, БЛГ	Генератор линейный	ЛПИ, черт. 601.33.50
АЦГ, БЦГ	Генератор центрального поста	ЦГ, черт. 601.32.56
АГ, БГ	Реле	КДРШ1, черт. 617.00.04
АПГ, БПГ	Реле	КДРШ1, черт. 617.00.15
ОРУ	Реле	КДРШ1, черт. 617.00.17
АСП, БСП	Реле	КДРШ1, черт. 617.11.26
АЗРУ, БЗРУ	Реле	КДРШ1, черт. 617.00.23
А1РУ, А2РУ, Б1РУ, Б2РУ	Реле	КДРШ1, черт. 617.11.26
АКП, БКП	Реле	КДРШ1, черт. 617.00.25
R1.R2	Резистор	ПП2-11-470 0м±Ю%
R3—R6, R20—R23	Резистор	МЛТ-2 Вт-510 Ом ±10%
R7, R8	Резистор	МЛТ-1 Вт-300 Ом ±10%
R9—R14	Резистор	МЛТ-0,5 Вт-620 Ом ±10%
R15, R16	Резистор	МЛТ-0,5 Вт-51 кОм ±10%
R17, R18	Резистор	МЛТ-0,5 Вт-10 кОм ±10%
R19	Резистор	МЛТ-1 Вт-1 кОм±10%
R24	Резистор	ПП2-11-10кОм±10%
R25	Резистор	ПП2-12-10кОм±10%
R26	Резистор	МЛТ-0,5 Вт-22 кОм ±10%
С1-С6	Конденсатор	МБМ-160 В-1 мкФ ±10%

Продолжение табл. 29

Условное обозначение	Наименование прибора	Тип прибора
VD1—VD4	Диод	Д226Б
FU1—FU8	Предохранитель	5А
FU9—FU14	Разрядник	РВНШ-250, черт. 414.00.00
КРП, КРУ, КСП	Тумблер	ТП1-2
SB1, SB2	Переключатель	15ПЗН1
Кн1— Кн4	Кнопка	ПКТ-1-1-1
V	Вольтметр	М4200, черт. 619.90.68
Np / кΩ	Миллиамперметр	М4200
Гн1— Гн16	Гнездо	Черт. 735.70.50
АКГ, БКГ	Реле	КДРШ1, черт. 617.00.40
R27, R29	Резистор	МЛТ-2Вт-270Ом±10%
R28, R30	Резистор	МЛТ-1 Вт-4,3 кОм ±10%
R31, R32	Резистор	МЛТ-1 Вт-620 Ом ±10%
R33, R34	Резистор	ПП2-14(20кОм±10% / 20кОм±10%)
С7, С8	Конденсатор	К50-12-25 В-1000 мкФ

Кодовые реле КДРШ, щиток линейно-вводный (черт. 601.03.89), разрядники, предохранители, резисторы, конденсаторы и диоды поставляются вместе со стативами.

28. Статив центрального поста типа 2Ц «Нева»

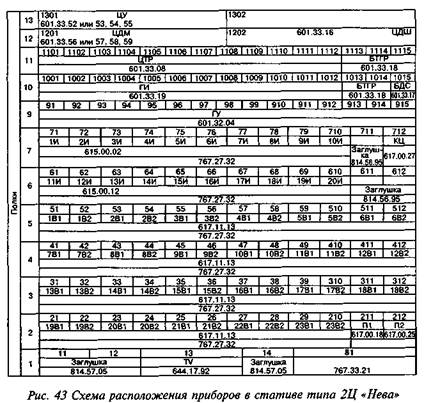

Схема расположения приборов в стативе типа 2Ц и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 43.

Наименование и тип приборов, размещенных в стативах 2Ц, приведены в табл. 30. В статив устанавливается один из четырех типов блоков, обозначенных звездочкой (*) в табл. 30.

Для монтажа статива 2Ц «Нева» используется монтажный провод ПМВГ-0,75 мм² (200 м), ПМВГ-0,35 мм² (1000 м), ПМВГ-0,2 мм²(800 м), МГШВЭ2х0,35 (10 м).

Приборы НУ. ИЛШ. ИГР. НПМ. ГУ. ГИ. БТГР.

Таблица 30

Наименование и тип приборов, размещенных в стативах 2Ц

Условное обозначение на рис. 43	Наименование прибора	Тип прибора
ЦУ*	Усилитель центрального поста	ЦУ*-1—ЦУ-IV, черт. 601.33.52-55
1ЦТР—12ЦТР	Блок регистрации	ЦТР, черт. 601.32.08
ЦДШ	Дешифратор центрального поста	ЦЦШ, черт. 601.33.16
ЦДМ*	Демодулятор центрального поста	ЦДМ*-1—ЦДМ-IV, черт. 601.33.56—59
1ГУ—15ГУ	Блок усилительный	ГУ, черт. 601.32.04
1ГИ—12ГИ	Блок групповой избирательный	ГИ, черт. 601.33.19

Продолжение табл. 30

Условное обозначение на рис. 43	Наименование прибора	Тип прибора
1БТГР—5БТГР	Блок триггерный группового распределителя	БТГР, черт. 601.33.18
1БДС	Блок диодный соединительный	БДС, черт. 601.33.17
П1	Реле	КДРШ1, черт. 617.00.18
П2	Реле	КДРШ1, черт. 617.00.25
КЦ	Реле	КДРШ1, черт. 617.00.27
1И—20И	Реле	КДРШ1, черт. 615.00.02
1В1—23В1, 1В2—23В2	Реле	КДРШ1, черт. 617.11.13
TV	Трансформатор	Черт. 644.17.92
FU1, FU2	Разрядник	РВНШ-250
FU3 ------ »	Предохранитель	Черт. 20876.00.00; ЗА
FU4—FU6	Предохранитель	Черт. 20876.00.00; 10А
R1-R20	Резистор	МЛТ-2Вт-27 0м±Ю%
R21—R60	Резистор	МЛТ-2 Вт-51 Ом ±10%
R61—R80	Резистор	МЛТ-2 Вт-200 Ом ±10%
R81—R85	Резистор	МЛТ-0,5 Вт-620 Ом ±10%
R86, R87	Резистор	МЛТ-0,5Вт-1 кОм±10%
R88, R89	Резистор	МЛТ-0,5 Вт-10 кОм ±10%
R90, R91	Резистор	МЛТ-0,5 Вт-51 кОм ±10%
R92—R97	Резистор	МЛТ-2 Вт-51 Ом ±10%
С1	Конденсатор	МБМ-160В-0,25мкФ± 10% (3 шт. включены параллельно)
С2	Конденсатор	МБМ-160В-1 мкФ+10%
VD1 — VD47	Диод	Д226Б
SB	Тумблер	ТП1-2
Зв	Звонок	Черт. 32616.00.00; 24 В
Л1, Л2	Лампа	КМ24В-90 мА
SB1	Переключатель щеточный	24П1И1

БЛС поставляются заводом согласно заказу отдельно от статива. Кодовые реле КДРШ, линейный трансформатор, резисторы, конденсаторы, диоды, разрядники, тумблер, переключатель, звонок поставляются вместе со стативом.

29. Статив линейного пункта типа Л «Нева»

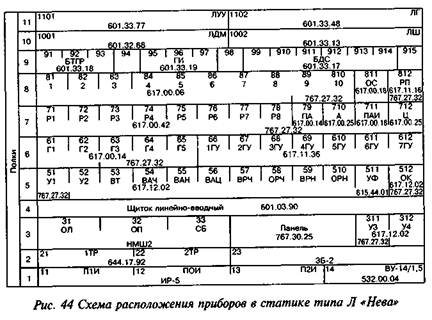

Схема расположения приборов в стативе типа Л и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 44.

Наименование и тип приборов, размещенных в стативах Л, приведены в табл. 31.

Для монтажа статива Л «Нева» используется монтажный провод ПМВГ-0,75 мм² (200 м), ПМВГ-0,35 мм² (780 м), ПМВГ-0,2 мм² (415 м), ПМОВ-0,35 мм² (2 м), МГШВЭ2х0,35 (10 м). В статив устанавливается линейный генератор ЛГ одного из четырех типов.

Приборы ЛУУ, ЛДМ, ЛГ, ЛШ, БТГР, ГИ, БДС, НМШ2, ЗБ2, ИР5, ВУ-14/1,5 поставляются по отдельному заказу. Все остальные комплектующие изделия поставляются вместе со стативом

Таблица 31

Наименование и тип приборов, размещенных в стативах Л

Условное обозначение на рис. 44	Наименование прибора	Тип прибора
1ГИ—ЗГИ	Блок групповой избирательный	ГИ, черт. 601.33.19
ЛШ	Шифратор линейный	ЛШ1, черт. 601.33.13
ЛДМ	Демодулятор линейный	ЛДМ2, черт. 601.32.68
ЛГ	Генератор линейный	ЛГ-1—ЛГ-IV, черт. 601.33.48—51
ЛУ	Усилитель линейный	ЛУУ, черт. 601.33.77
ЗБ2	Блок защитный	ЗБ2, черт. 145.00.00
ВУ	Устройство выпрямительное	ВУ-14/1,5, черт. 532.00.04
1БДС—6БДС	Блок диодный соединительный	БДС, черт. 601.33.17
1БТГР—ЗБТГР _%	Блок групповой триггеррный	БТГР, черт. 601.33.18
TV1,TV2	Трансформатор	Черт. 644.17.92
R1, R4—R9	Резистор	МЛТ-1 Вт-510Ом±10%
R2, R11, R18	Резистор	МЛТ-1 Вт-51 Ом ±10%
R3, R27, R28	Резистор	МЛТ-2ВТ-1 кОм±10%
R13	Резистор	МЛТ-1 Вт-10кОм±10%
R14	Резистор	МЛТ-1 Вт-20 кОм ±10%
R15	Резистор	МЛТ-1 Вт-39 кОм±10%
R16	Резистор	МЛТ-1 Вт-82кОм±10%
R17	Резистор	МЛТ-1 Вт-160 кОм ±10%
R19—R22	Резистор	Черт. 7157.00; 14 0м, 1 А
R23, R26, R30, R34—R36	Резистор	МЛТ-2Вт-100Ом±10%
R25	Резистор	ПЭВ-10 Вт-100Ом±10%
R29	Резистор	МЛТ-1 Вт-200Ом±10%
С1	Конденсатор	МБМ-160 В-1 мкФ ±10%
С2	Конденсатор	К50-12-25В-500мкФ
СЗ	Конденсатор	К50-12-25В-1000мкФ
С4—С9	Конденсатор	МБМ-160 В-1 мкФ ±10%

Продолжение табл. 31

Условное обозначение на рис. 44	Наименование прибора	Тип прибора
СЮ, С11	Конденсатор	КБГ-МН-600 В-1 мкФ ±10%
VD1—VD6	Диод	Д226Б
Л	Лампа	КМ-24 В-90 мА
FU1—FU4, FU7, FU8	Предохранитель	Черт. 20876.00.00; 5А
FU5, FU6	Предохранитель	20876.00.00; 1А
УФ	Реле	КДРШЗ-М, черт. 615.44.01
1-10	Реле	КДРШ1,черт. 617.00.06
П—Г5, ПА	Реле	КДРШ1, черт. 617.00.14
ОС, ПАИ	Реле	КДРШ1, черт. 617.00.18
А, Ц	Реле	КДРШ1, черт. 617.00.25
Р1— Р8	Реле	КДРШ1, черт. 617.00.42
РП	Реле	КДРШ1, черт. 617.11.16
ГУ—7ГУ	Реле	КДРШ1, черт. 617.11.36
У1—У4, ВТ, ВАЧ, ВАН, ВАЦ, ВРН, ВРЧ, ОК, ОРН, ОРЧ	Реле	КДРШ1, черт. 617.12.02
ПОИ, П1И, П2И	Реле	ИР5-1800 с нейтральной регулировкой
ОЛ, ОП, СБ	Реле	НМШ2-4000
R10*	Резистор	ПП2-11-470 0м±10%
R31*	Резистор	МЛТ-1 Вт-1 кОм±10%
R32*	Резистор	ПП2-11-10кОм±10%
R37*	Резистор	МЛТ-0,5 Вт-1 кОм+10%
V*	Вольтметр	М4200
SB1.SB2*	Тумблер	ТВ2-1
SB3*	Переключатель	15П2Н1
SB4*	Ключ телефонный	КТ2— 3-5
ИП*	Прибор измерительный	Черт. 619.91.00
Кн, Кн1*	Переключатель кнопочный	ПКТ-1-1

* Установлены в линейно-вводном щитке (черт. 601. 03. 90).

30. Статив трансляционного пункта типа ТП «Нева»

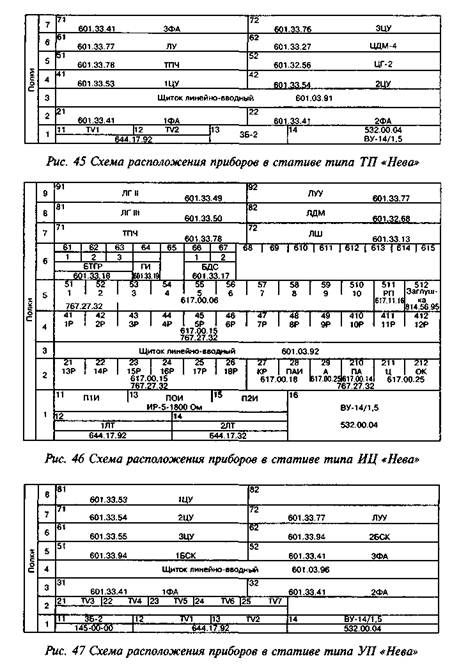

Схема расположения приборов в стативе типа ТП и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 45.

Наименование и тип приборов, размещенных в стативах ТП, приведены в табл. 32.

Для монтажа статива ТП «Нева» используется монтажный провод ПМВГ-0,75 мм² (400 м), ПМВГ-0,35 мм² (500 м), ПМОВ-0,35 мм²(3 м), МГШВЭ2х0,35 (100 м).

Приборы ЦЦМ-4, ЦУ, ЦУУ, ЛУУ, ТПЧ, ФА поставляются заводом согласно заказу отдельно от статива. Все остальные комплектующие изделия поставляются вместе со стативом.

31. Статив испытательный типа ИЦ «Нева»

Схема расположения приборов в стативе типа ИЦ и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 46.

Наименование и тип приборов, размещенных в стативах ИЦ, приведены в табл. 33.

Приборы ТПЧ, БДС, БТГР, ГИ, ВУ, ЛШ, ЛУУ, ЛГ, ЛДМ поставляются заводом согласно заказу отдельно от статива. Все остальные комплектующие изделия поставляются вместе со стативом.

32. Статив усилительного пункта типа УП «НЕВА»

Схема расположения приборов в стативе типа УП и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 47.

Наименование и тип приборов, размещенных в стативах УП, приведены в табл. 34.

Для монтажа статива УП «Нева» используется провод ПМВГ-0,75 мм² (400 м), ПМВГ-0,35 мм² (500 м), МГШВЭ-0,35 мм²(50 м), МГШВЭ2хО,35 мм² (50 м).

Приборы ФА, ЦУ, ЛУУ, БСК, ВУ, ЗБ поставляются заводом согласно заказу отдельно от статива. Все остальные комплектующие изделия поставляются вместе со стативом.

Таблица 32

Наименование и тип приборов, размещенных в стативах ТП

Условное обозначение на рис. 45	Наименование прибора	Тип прибора
ЦДМ-4	Демодулятор центрального поста	ЦДМ-4, черт. 601.33.27
1ЦУ	Усилитель	ЦУ-И, черт. 601.33.53
2ЦУ	Усилитель	ЦУ-III, черт. 601.33.54
ЗЦУ	Усилитель	ЦУУ, черт. 601.33.76
ЛУ	Усилитель	ЛУУ, черт. 601.33.71
ТПЧ	Преобразователь частоты	ТПЧ, черт. 601.33.78
1ФА—ЗФА	Фильтр	ФА, черт. 601.33.41
TV1,TV2	Трансформатор	Черт. 644.17.92
ЗБ	Блок защитный	ЗБ-2, черт. 145.00.00
ВУ	Устройство выпрямительное	ВУ-14/1,5, черт. 532.00.04
ЦГ-2	Генератор центрального поста	ЦГ-2; черт. 601.32.56
R2*	Резистор	7157; 14 0м
R3*	Резистор	ПП2-11-470Ом± 10%;
R4*	Резистор	1-СП-М-2-А-10кОм±10%
R5*	Резистор	1-СП-2-А-10кОм±10%
R6*	Резистор	МЛТ-0,5 Вт-22 кОм ±10%
R7—R10	Резистор	МЛТ-0,5 Вт-160 Ом ± 10%
R11	Резистор	МЛТ-0,5 Вт-39 Ом ±10% (2 шт. включаются параллельно)
R12	Резистор	МЛТ-0,5 Вт-68 Ом ±10%
V*	Вольтметр	М4200
SB1—SB3*	Выключатель	ПВ-2-10; I исполнение
SB4*	Переключатель	23П4Н1
SB5, SB6*	Тумблер	ТП1-2
Гн1—Гн16	Гнездо	Черт. 735.70.50
VD*	Диод	Д226Б
ИП	Прибор измерительный	М4200, черт. 619.91.00
FU1, FU2	Предохранитель	№ 20876; 1А
U3—FU7	Предохранитель	№ 20876; 0,5А
FU8—FU23	Разрядник	РВНШ-250

* Установлены в линейно-вводном щитке (черт. 601.03.91).

Таблица 33

Наименование и тип приборов, размещенных в стативах ИЦ

Условное обозначение на рис. 46	Наименование прибора	Тип прибора
ТПЧ	Преобразователь частоты	ТПЧ, черт. 601.33.78
1БДС, 2БДС	Блок диодный соединительный	БДС, черт. 601.33.17
1БТГР—ЗБТГР	Блок триггерный групповой	БТГР, черт. 601.33.18
ГИ	Блок групповой избирательный	ГИ, черт. 601.33.19
ВУ	Устройство выпрямительное	ВУ-14/1,5, черт. 532.00.04
ЛШ	Шифратор линейный	ЛШ1,черт. 601.33.13
ЛУУ	Усилитель линейный	ЛУУ, черт. 601.33.77
ЛГИ, ЛПИ	Генератор линейный II и III каналов	ЛГИ (черт. 601.33.49); ЛГШ (черт. 601.33.50)
ЛДМ	Демодулятор линейный	ЛДМ2, черт. 601.33.68
TV1.TV2	Трансформатор	Черт. 644.17.92
FU3, FU4	Предохранитель	1А, черт. 20876.00.00
FU1, FU2	Предохранитель	5А, черт. 20876.00.00
VD1, VD2, VD4.VD5, VD6	Диод	Д226Б
С1.С2, СЗ	Конденсатор	МБМ-160В-1 мкФ±10%
R31—R48, R4, R57	Резистор	МЛТ-1 Вт-1 кОм +10%
R29, R30	Резистор	14 0м, 1А, черт. 7157.00
R11—R28, R58	Резистор	МЛТ-1 Вт-360Ом±10%
R7, R8	Резистор	МЛТ-2Вт-100Ом±10%
R5, R6	Резистор	МЛТ-1 Вт-51 Ом ±10%
R1, R2, R3	Резистор	МЛТ-1 Вт-510Ом±10%
ПОИ; П1И, П2И	Реле	ИР5-1800 с нейтральной регулировкой
1-10	Реле	КДРШ1, черт. 617.00.06
1Р—18Р	Реле	КДРШ1, черт. 617.00.15
ПА	Реле	КДРШ1, черт. 617.00.14
А, Ц, ОК	Реле	КДРШ1, черт. 617.00.25

Продолжение табл. 33

Условное обозначение на рис. 46	Наименование прибора	Тип прибора
АПИ, КР	Реле	КДРШ1, черт. 617.00.18
РП	Реле	КДРШ1,черт. 617.11.16
ЩЛВ	Щиток линейно-вводный	Черт. 601.03.92
Гн1—Гн7	Гнездо измерительное	Черт. 735.70.50
Л1—Л20	Лампа коммутаторная	КМ24-90
SB1—SB24	Тумблер	ТП1-2
SB25, SB26	Переключатель щеточный	ПР15-3-24
SB27, SB28	Выключатель пакетный	ПВ2-10
R55	Резистор	МЛТ-1 Вт-160 кОм ±10%
R54	Резистор	МЛТ-1 Вт-82 кОм ±10%
R53	Резистор	МЛТ-1 Вт-39кОм±10%
R52	Резистор	МЛТ-1 Вт-20 кОм ±10%
R51	Резистор	МЛТ-1 Вт-10кОм±10%
R49, R50, R59, R60	Резистор	ПП2-14-20кОм ±10%
R9, R10	Резистор	ПП2-11-470Ом±10%

Таблица 34

Наименование и тип приборов, размещенных в стативах УП

Условное обозначение на рис. 47	Наименование прибора	Тип прибора
1ФА—ЗФА	фильтр	ФА, черт. 601.33.41
1ЦУ	Усилитель II канала	ЦУ-П, черт. 601.33.53
2ЦУ	Усилитель III канала	ЦУ-Ш, черт. 601.33.54
ЗЦУ	Усилитель IV канала	ЦУ-IV, черт. 601.33.55
ЛУУ	Усилитель линейный	ЛУУ, черт. 601.33.77
1БСК, 2БСК	Блок согласования каналов	БСК, черт. 601.33.94
ВУ	Устройство выпрямительное	ВУ-14/1,5, черт. 532.00.04
ЗБ	Защитный блок	ЗБ-2, черт. 145.00.00

Продолжение табл. 34

Условное обозначение на рис. 47	Наименование прибора	Тип прибора
R42*	Резистор	ПП2-12-10кОм ±10%
R43*	Резистор	ПП2-11-10 кОм±10%
R1, R20-R23, R39	Резистор	МЛТ-0,5 Вт-1 кОм±10%
R2, R15, R77, R19, R36-R38*	Резистор	МЛТ-0,5 Вт-620 Ом ±10%
R3, R5, R24, R26*	Резистор	МЛТ-0,5 Вт-120 Ом ±5% (2 шт. включены параллельно)
R6, R8, R27, R29*	Резистор	МЛТ-0,5 Вт-120 Ом ±5%
R4, R25*	Резистор	МЛТ-0,5 Вт-3 кОм ±5%
R7, R16, R28*	Резистор	МЛТ-0,5 Вт-1,5 кОм ± 5%
R9, R11.R30, R32*	Резистор	МЛТ-0,5 Вт-240 Ом ± 5%
R10, R31*	Резистор	МЛТ-0,5 Вт-750 Ом ±5%
R12, R14, R33, R35*	Резистор	МЛТ-0,5 Вт-390 Ом ±5%
R13, R34*	Резистор	МЛТ-0,5 Вт-270 Ом ±5%
R18	Резистор	МЛТ-0,5 Вт-160 Ом ±10%
R40*	Резистор	МЛТ-0,5 Вт-22 кОм ±10%
R41	Резистор	14 0м, черт. 7157.00
Np	Прибор измерительный	Черт. 619.90.68
V*	Вольтметр	М4200; 0-30 В
SB1*	Выключатель	ПВ-2-10
SB2, SB3*	Переключатель	ТП1-2
SB4*	Переключатель	23ПЧН1
VD1*	Диод	Д226Б
FU1—FU8	Предохранитель	0,5 А, черт. 20876.00.00
FU9, FU10	Предохранитель	1 А, черт. 20876.00.00
FU11—FU34	Разрядник	РВНШ-250
TV1— TV7	Трансформатор	Черт. 644.17.92

* Установлены в линейно-вводном щитке (черт. 601.03.96).

.33. Статив типа О «НЕВА»

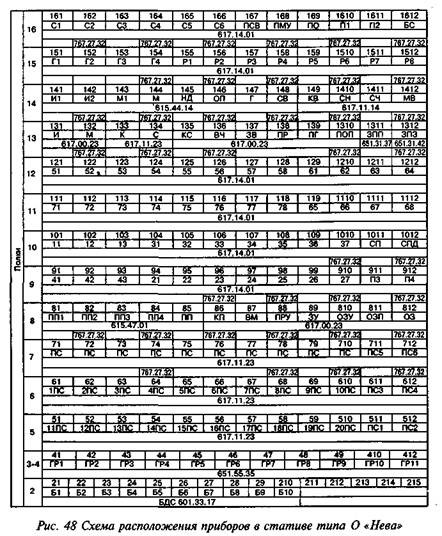

Схема расположения приборов в стативе типа О и их обозначение по принципиальной схеме (вид с лицевой стороны статива) показаны на рис. 48.

Наименование, номер чертежа и количество приборов статива О приведены в табл. 35.

Таблица 35

Приборы статива О

Наименование прибора	Номер чертежа	Количество (шт.)
Блок диодный БДС	601.33.17	10
Приставка замедляющая полупроводниковая:
ЗПР-Ш	651.31.37	1
ЗПР-2	651.31.42	1
Реле:
КДРШЗМ	615.44.14(615.44.11—20)	8
КДРШЗМБ	615.47.01(615.47.01 — 10)	5
КДРШ1	617.00.23(617.00.21—30)	15
КДРШ1	617.11.14(617.11.11—20)	4
КДРШ1	617.11.23(617.11.21—30)	38
КДРШ1	617.14.01(617.14.01—10)	72

Резисторы, предохранители, панели (черт. 767.27.32) и т. п. поставляются в соответствии со спецификацией.

Для монтажа статива О «Нева» используется монтажный провод ПМВГ-0,75 мм² (230 м), ПМВГ-0,35 мм² (1700 м), ПМВГ-0,2 мм²(1300 м), ПРГ2.5-380 (5 м).
