Таблица 14
Наименование и тип элементов, примененных в демодуляторе ЦЦМ-4
|

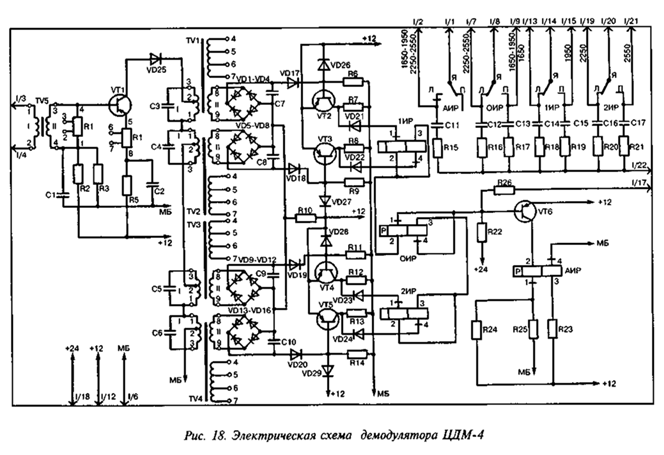

Условное обозначение на рис. 18 |
Наименование элемента |
Тип элемента |
|
R1 |
Резистор |
Черт. 621.10.44-01 |
|
R2, R5, R15 |
Резистор |
МЛТ-0,5 Вт-200 Ом ± 10% |
|
R3 |
Резистор |
МЛТ-0,5 Вт-560 Ом ± 10% |
|
R6, R9, R11, R14 |
Резистор |
МЛТ-0,5 Вт-3,6 кОм ± 10% |
|
R7, R8, R12, R13 |
Резистор |
МЛТ-0,5 Вт-1,5 кОм ± 10% |
|
R10 |
Резистор |
МЛТ-0,5 Вт-680 Ом ±10% |
|
R16—R21, R26 |
Резистор |
МЛТ-0,5 Вт-1 кОм ± 10% |
|
R22 |
Резистор |
МЛТ-0,5 Вт-6,2 кОм ± 10% |
|
R23 |
Резистор |
МЛТ-0,5 Вт-2 кОм ± 10% |
|
R24, R25 |
Резистор |
МЛТ-0,5 Вт-750 Ом ±10% |
|
С1,С2 |
Конденсатор |
МБГО-2-160 В-30мкФ-II |
|
СЗ—С6 |
Конденсатор |
МБГП-2-200 В-А-0,5 мкф-I |
|
С7—СЮ |
Конденсатор |
МБГП-2-200 В-А-2 мкФ-II |
|
С11 |
Конденсатор |
МБМ-160 В-0,5 мкФ ± 10% |
|
С12—С17 |
Конденсатор |
МБМ-160 В-0,1 мкФ ± 10% |
|
VD1—VD29 |
Диоды |
Д226 |
|
VTI |
Транзистор |
П214В |
|
VT2—VT6 |
Транзистор |
МП40А |
|
1ИР, 2ИР, ОИР, АИР |
Реле поляризованное |
РП-4; РС4.520.007 П1 РСО.452.020ТУ |
|
TV1 |
Трансформатор |
Черт. 626.14.00-06 |
|
TV2 |
Трансформатор |
Черт. 626.14.00-07 |
|
FV3 |
Трансформатор |
Черт. 626.14.00-08 |
|
П/4 |
Трансформатор |
Черт. 626.14.00-09 |
|
TV5 |
Трансформатор |
Черт. 644.25.61-02 |
Контактная система аналогична ранее описанному генератору ЦГ-2 (см. рис. 4).
Габаритные размеры приведены на рис. 1; масса 8,5 кг.
11. Преобразователь частоты типа ТПЧ
Назначение. Преобразователь частоты типа ТПЧ (черт. 601.33.78) предназначен для преобразования частот каналов ТС.
Некоторые конструктивные особенности. Преобразователь ТПЧ (рис. 19) включается в схему с помощью 22-штырной колодки. Электрическая принципиальная схема преобразователя ТПЧ показана на рис. 20.
Наименование и тип элементов, примененных в преобразователе типа ТПЧ, приведены в табл. 15.
Электрические характеристики. Гетеродинный генератор преобразователя частоты ТПЧ должен вырабатывать частоту (1200+1,2) Гц. Затухание полосового фильтра на выходе преобразователя частоты ТПЧ в полосе частот 1025—3025 Гц не должно быть более 2,6 дБ (0,3 Нп). Затухание фильтра на частотах 450 и 4250 Гц не должно быть менее 20 дБ (2,3 Нп).
Уровень сигнала на выходе преобразователя частоты ТПЧ (выводы 1/5— 1/7, перемычка 1/5—1/8) с проверенным фильтром при напряжении источника питания 14 В должен быть —(17,35+1,74) дБ (105+22 мВ) при подаче на вход суммирующего усилителя (1/3 и 1/4) сигнала одной из частот 1625, 1825, 2225 и 2425 Гц (II или III каналов ТС) с уровнем —37 дБ (11 мВ), при этом удлинители должны быть выключены.
Удлинители в преобразователе частоты ТПЧ должны обеспечивать затухание до 26 дБ (3 Нп) ступенчато через 1,74 дБ (0,2 Нп) на всех частотах.
При подаче на вход / (выводы 1/1 и 1/2) смесителя / или на вход // (выводы 1/21 и 1/22) смесителя II ТПЧ сигнала частоты II или III каналов ТС с точностью +1 Гц и уровнем +6,08 дБ (1,56 В) на выходе ТПЧ должен быть сигнал частоты соответственно IV или / каналов ТС с уровнем — (17,4+0,87) дБ (105+10 мВ). Отклонение частоты сигнала на выходе не должно быть более +0,5% номинальной для данного канала.
Таблица 15
Наименование и тип элементов, примененных в преобразователе ТПЧ
|

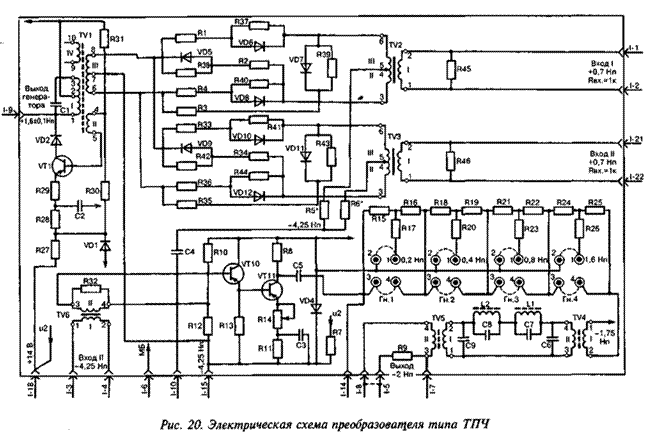

Условное обозначение на рис. 20 |
Наименование элемента |
Тип элемента |
|
R1— R4, R33—R36 |
Резистор |
МЛТ-0,5 ВТ-100 Ом ± 5% |
|
R5, R6 |
Резистор |
МЛТ-0,5 Вт-3 кОм ± 10% |
|
R7 |
Резистор |
МЛТ-1 Вт-330Ом± 10% |
|
R8, R9 |
Резистор |
МЛТ-0,5 Вт-620 Ом ± 5% |
|
R10 |
Резистор |
МЛТ-0,5-820 Ом ± 10% |
|
R11, R12, R27 |
Резистор |
МЛТ-0,5-470 Ом ± 10% |
|
R13 |
Резистор |
МЛТ-0,5-2,7кОм±10% |
|
R14 |
Резистор |
ПП2-11-330 Ом± 10% |
|
R15, R16 |
Резистор |
МЛТ-0,5-620 Ом ± 5% |
|
R17 |
Резистор |
МЛТ-0,5-3 кОм ± 5% |
|
R18, R19 |
Резистор |
МЛТ-0,5-120Ом±5% |
|
R20, R31 |
Резистор |
МЛТ-0,5-1,5кОм±5% |
|
R21, R22 |
Резистор |
МЛТ-0,5-240 Ом+5% |
|
R23 |
Резистор |
МЛТ-0,5-750 Ом ± 5% |
|
R24, R25 |
Резистор |
МЛТ-0,5-390 Ом ± 5% |
|
R26 |
Резистор |
МЛТ-0,5-270 Ом ± 5% |
|
R28, R30, R32 |
Резистор |
МЛТ-0,5-1 кОм± 10% |
|
R29 |
Резистор |
МЛТ-0,5-110Ом±5% |
|
R37—R44 |
Резистор |
МЛТ-0,5-33 кОм ± 5% |
|
R45, R46 |
Резистор |
МЛТ-0,5-51 кОм± 10% |
|
С1 |
Конденсатор |
К70-7-Б-1а-100-200 000 пф ± 1% |
|
С2, СЗ, С4 |
Конденсатор |
МБГО-2-160 В-20 мкФ ± 20% |
|
С5 |
Конденсатор |
МБГО-2-160 В-10 мкФ ± 20% |
|
С6, С9 |
Конденсатор |
К70-7-Б-1а-100-66 900 пф± 1% |
|
VT1,VT10, VT11 |
Транзистор |
МП41А |
|
VD1, VD4 |
Стабилитрон |
Д814А |
|
VD2 |
Диод |
Д9Г |
|
VD5—VD12 |
Диод |
Д9Г |
Продолжение табл.
15
|
Условное обозначение на рис. 20 |
Наименование элемента |
Тип элемента |
|
С7 |
Конденсатор |
К70-7-Б-1а-100-77 000 пф ± 1% |
|
С8 |
Конденсатор |
К70-7-Б-1а-100-270 000 пф ± 1% |
|
TV1 |
Трансформатор |
Черт. 625.10.94-42 |
|
TV2, TV3 |
Трансформатор |
Черт. 644.25.36 |
|
TV4, TV5 |
Трансформатор |
Черт. 625.10.94-41 |
|
TV6 |
Трансформатор |
Черт. 644.25.43 |
|
L1 |
Реактор |
Сердечник Б-36; НМЗ-2; зазор 0,2 мм |
|
L2 |
Реактор |
Сердечник Б-36; НМЗ-2; зазор 0,2 мм |
Для измерения частоты гетеродинного генератора ТПЧ частотомер подключают к выводам 1/9 и 1/6 ТПЧ (SB в положении «1»), Схема проверки гетеродинного генератора и полосового фильтра преобразователя ТПЧ приведена на рис. 21.
Необходимую точность частоты генерируемого сигнала достигают подстройкой резонансного контура TV1-C1 путем введения последовательно с емкостью витков подстроечной обмотки 9—10 TV1 и подстроечником. Уровень на выходе измеряют ламповым вольтметром или указателем уровня с высоким входным сопротивлением — он должен быть +14,810,87 дБ (+1,7+0,1 Нп).
Проверку затухания полосового фильтра преобразователя ТПЧ производят при подаче на вход фильтра (выводы 1/14 и 1/6) сигнала частотой 1025, 1225, 1625, 1825, 2225, 2425, 2825 и 3025 Гц с уровнем 17,4 дБ (-2 Нп) через резистор 620 Ом для проверки полосы пропускания и частотой 450 и 4250 Гц для проверки полосы непропускания (SB в положении «2»). Выход фильтра 1/7-1/8 должен быть нагружен на резистор 620 Ом (установлена перемычка 1/5-1/8), а конденсатор С5 отключен. Измерение уровня на входе и выходе фильтра производят ламповым вольтметром или указателем уровня с высоким входным сопротивлением. Затухание равно разности уровней на входе и выходе фильтра.
|
|
|
|
|
|
|
|
|
|
|
|
Удлинители при измерении 10ЛЖНЫ быть выключены. Если опухание фильтра не соответствует нормам, то проверяют резонансные частоты контуров фильтра и при необходимости производят их подстройку. Резонансные частоты контуров: TV4-C6 — 2150 Гц; ZJ-C7-4250 Гц; L2-Q8 - 450 Гц; TV5 -С9 - 2150 Гц.

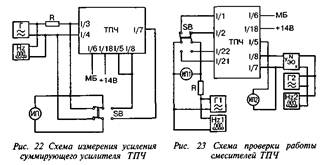

Схема измерения усиления суммирующего усилителя преобразователя ТПЧ приведена на рис. 22. От звукового генератора через резистор 1 кОм для проверки усиления суммирующего усилителя на его вход 1/3 и 1/4 подают сигнал с уровнем —37 дБ (—4.25 Нп) на частотах II и III канала ТС (1625, 1825, 2225 и 2425 Гц). Нагрузка на выходе 1/7 и 1/8 должна быть 620 Ом (установлена перемычка I/5-I/8). Уровень на выходе усилителя при выключенных удлинителях должен быть —(17,4+0,87) дБ —(2±0,1 Нп) и устанавливается резистором R14.
Для проверки затухания удлинителей производят последовательное их включение, при этом уровень на выходе усилителя должен понизиться на 1,74 дБ (0,2 Нп); 3,98 дБ (0,4 Нп); 7,0 дБ (0,8 Нп) и 13,9 дБ (1,6 Нп) соответственно для I—IV каналов ТС.
Схема проверки работы смесителей преобразователя ТПЧ приведена на рис. 23. Для проверки работы смесителей I и II преобразователя ТПЧ на входы I или II (выводы I/1-I/2 и I/21-I/22) подают поочередно сигналы частотой 1625, 1825, 2225 и 2425 Гц с уровнем +6,1 дБ (0,7 Нп) от генератора через резистор 1 кОм (измерение уровня производят указателем уровня с высоким входным сопротивлением или ламповым вольтметром; измерение частоты — частотомером).
Выходной уровень измеряют на выводах 0/7-1/8 (установлена перемычка I/5-I/8) селективным микровольтметром, а частоту — методом сравнения частот на электронном осциллографе по фигуре Лиссажу. После получения на экране осциллографа неподвижной эллипсоидной фигуры производят измерение частоты звукового генератора, которая равна частоте, получаемой на выходе преобразователя ТПЧ.
Выходной уровень регулируют сопротивлением резисторов R5 и R6.
Монтаж преобразователя выполняется проводом ПМВГ-0,2 мм2.
Контактная система аналогична ранее описанному генератору ЦГ-2 (см. рис. 4).

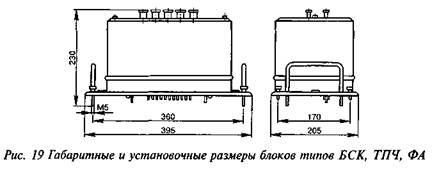

Габаритные размеры приведены на рис. 19; масса 7,5 кг.
12. Блок согласования каналов типа БСК
Назначение. Блок БСК (черт. 601.33.94) предназначен для работы на усилительных пунктах и объединения выходов нескольких индивидуальных усилителей каналов ТС.
Некоторые конструктивные особенности. Блок типа БСК (см. рис. 19) включается в схему с помощью 22-штырного разъема. Электрическая принципиальная схема блока БСК показана на рис. 24.
|
|
Наименование и тип элементов,
примененных в блоке БСК, приведены в табл. 16.
Таблица 16
Наименование и тип элементов, примененных в блоке БСК
|
Условное обозначение на рис. 24 |
Наименование элемента |
Тип элемента |
|
R1, R15 |
Резистор |
МЛТ-0,5 Вт-10 кОм ±10%-А |
|
R2, R16 |
Резистор |
МЛТ-0,5 Вт-1,5 кОм ±10%-А |
|
R3, R5, R17, R19 |
Резистор |
МЛТ-0,5 Вт-1 кОм ±10%-А |
|
R4, R18 |
Резистор |
МЛТ-0,5 Вт-470 Ом ±10%-А |
|
R6, R20 |
Резистор |
МЛТ-0,5 Вт-51 Ом +10%-А |
|
R7, R13, R14, R21 |
Резистор |
МЛТ-0,5 Вт-27 Ом ±10%-А (параллельно соединены 3 шт.) |
|
R8, R22 |
Резистор |
МЛТ-0,5 Вт-36 Ом ±10%-А |
|
R10, R24 |
Резистор |
ПП2-20-150Ом±10% |
|
R11, R25 |
Резистор |
МЛТ-0,5 Вт-390 Ом ±10%-А |
|
R12, R26 |
Резистор |
МЛТ-0,5 Вт-200 Ом ±10%-А |
|
R9, R23 |
Резистор |
МЛТ-0,5 Вт-36 Ом + 10%-А (параллельно соединены 3 шт.) |
|
R27, R28 |
Резистор |
МЛТ-0,5 Вт-27 Ом ±10%-А |
|
С1,С2, С5, С6 |
Конденсатор |
МБГО-2-160 B-20-II |
|
СЗ.С7 |
Конденсатор |
БМ2-200-0.01 ±10% |
|
С4, С8 |
Конденсатор |
МБГО-2-160 В-30мкФ-II |
|
VD1.VD3 |
Стабилитрон полупроводниковый |
Д814А |
|
VD2, VD4 |
Стабилитрон |
КС-168А |
|
VT1.VT3 |
Транзистор |
МП41А |
|
VT2, VT4 |
Транзистор |
П214 |
|
TV1 |
Трансформатор |
Черт. 644.25.61-24 |
|
TV2, TV5 |
Трансформатор |
Черт. 644-25.61-06 |
|
TV3, TV6 |
Трансформатор |
Черт. 644.25.61-05 |
|
TV4 |
Трансформатор |
Черт. 644.25.61-24 |
|
|
Электрические характеристики. На выходе усилителя ТУ или ТС блока согласования каналов БСК при напряжении источника питания 14 В уровень сигнала должен быть 0±0,87 дБ (0±0,1 Нп) при подаче на вход усилителя сигнала с уровнем —21 дБ (2,4 Нп) частотой
500—800 Гц для усилителя ТУ и частотой 1025—3025 Гц для усилителя ТС (перемычка установлена в гнезде «2,4 Нп»). Уровень на выходе соответствующего усилителя БСК соответственно -6,95±0,87 дБ (0,8±0,1 Нп), -13,9±0,87 дБ (1,6±0,1) Нп, -21±0,87 дБ (2,4±0,1 Нп) при установке перемычки последовательно в гнезда «1,6 Нп», «0,8 Нп», «0 Нп».
Удлинители в блоке БСК обеспечивают затухание до 6,9 дБ (0,7 Нп) ступенчато через 0,87 дБ (0,1 Нп) на всех частотах каналов ТУ и ТС.
Схема проверки блока БСК приведена на рис. 25. Для проверки уровня сигнала в блоке БСК на вход соответствующего усилителя от генератора подают сигнал частоты канала ТУ через резистор 620 Ом или канала ТС также через резистор 620 Ом. На выходе усилителей ТУ и ТС должна быть включена нагрузка 620 Ом. Удлинители при этом должны быть выключены.
Для проверки затухания удлинителей блоков БСК производят последовательное их включение, при этом уровень на выходе усилителя должен соответственно понизиться.
Монтаж блока БСК выполняется проводами марок ПМВГ-0,2 мм2 и МГШВЭ-0,35.
Контактная система аналогична ранее описанному генератору ЦГ-2 (см. рис. 4).
Габаритные размеры приведены на рис. 19; масса 8,5 кг.
|
|
13. Фильтр типа ФА
Назначение. Фильтр ФА (черт. 601.33.41) предназначен для разделения частот управляющих и известительных приказов.
Некоторые конструктивные особенности. Фильтр ФА (см. рис. 19) включается в схему с помощью 22-штырного разъема. Нумерация контактов 22-ножевой колодки приведена на рис. 4. Электрическая принципиальная схема фильтра ФА показана на рис. 26.
Наименование и тип элементов, примененных в фильтре ФА, приведены в табл. 17.
Электрические характеристики. Затухание: фильтра высокой частоты (входные зажимы 13-16, выходные 11-12) — не более 6 дБ (0,7 Нп)
|
|
для частот 1650—2550 Гц и не менее 34,5 дБ (4,0 Нп) для частот 500—800 Гц; фильтра низкой частоты (входные зажимы 21-22, выходные 7-8) - не более 3,5 дБ (0,45 Нп) для частот 500-800 Гц и не менее 49,5 дБ (5,7 Нп) для частот 1650—2550 Гц. Удлинитель УДЛ2 при измерении затухания должен быть выключен.
Удлинители УДЛ1, УДЛ2, УДЦ1, УДЦ2 в фильтре ФА должны обеспечивать затухание до 26 дБ (3 Нп) ступенчато через 1,5 дБ (0,2 Нп) на всех частотах каналов ТУ и ТС.
Затухание амплитудно-выравнивающего контура АВК-1 фильтра ФА должно быть 7,0+1,0 дБ (0,8±0,1 Нп) на частоте 500 Гц и 1,5+1,0 дБ
Таблица 17
Наименование и тип элементов, примененных в фильтре ФА
|

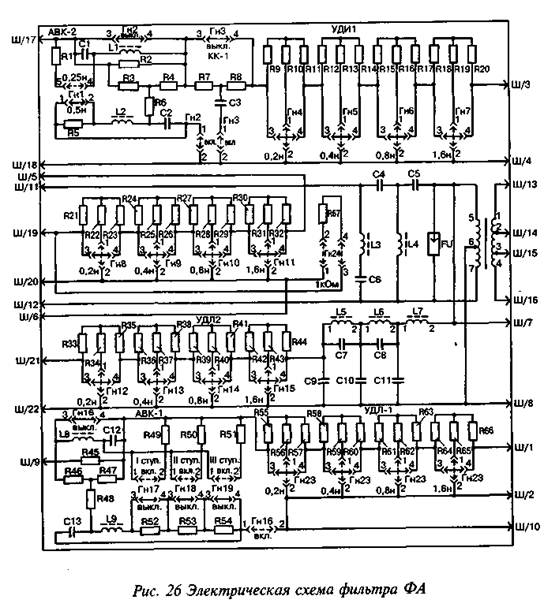

Условное обозначение на рис. 26 |
Наименование элемента |
Тип элемента |
|
R1 |
Резистор |
МЛТ-0,5 Вт-5,6 кОм + 5% |
|
R2, R51 |
Резистор |
МЛТ-0,5Вт-1,8кОм±5% |
|
R3, R4, R8, R67 |
Резистор |
МЛТ-0,5 Вт-1 кОм±5% |
|
R5 |
Резистор |
МЛТ-0,5 Вт-180 Ом ±5% |
|
R6 |
Резистор |
МЛТ-0,5 Вт-560 Ом ± 5% |
|
R9, R11, R21, R23, R53 |
Резистор |
МЛТ-0,5 Вт-100 Ом ±5% |
|
R10, R22 |
Резистор |
МЛТ-0,5 Вт-5,1 кОм±5% |
|
R12, R14, R24, R26, R54 |
Резистор |
МЛТ-0,5 Вт-200 Ом ±5% |
|
R13, R25 |
Резистор |
МЛТ-0,5 Вт-2,4 кОм ± 5% |
|
R15, R17, R27, R39, R42, R44, R64, R66 |
Резистор |
МЛТ-0,5 Вт-390 Ом ±5% |
|
R16, R28, R45 |
Резистор |
МЛТ-0,5 Вт-1,1 к0м±5% |
|
R18, R20, R30, R32 |
Резистор |
МЛТ-0,5 Вт-680 Ом + 5% |
|
R19, R31 |
Резистор |
МЛТ-0,5 Вт-430 Ом ± 5% |
|
R33*, R35*, R55*, R57* |
Резистор |
МЛТ-0,25 Вт-120 Ом ± 5% |
|
R34, R56 |
Резистор |
МЛТ-0,5 Вт-3 кОм ±5% |
|
R36, R38, R58, R60 |
Резистор |
МЛТ-0,5 Вт-120 Ом ±5% |
|
R37, R59 |
Резистор |
МЛТ-0,5 Вт-1,5кОм± 5% |
|
R39, R41, R61, R63 |
Резистор |
МЛТ-0.5 Вт-240 Ом ± 5% |
|
R40, R62 |
Резистор |
МЛТ-0,5 Вт-750 Ом ±5% |
|
R43, R65 |
Резистор |
МЛТ-0,5 Вт-270 Ом ± 5% |
|
R46, R47 |
Резистор |
МЛТ-0,5 Вт-620 Ом ±5% |
|
R48 |
Резистор |
МЛТ-0,5 Вт-330 Ом ± 5% |
|
R49 |
Резистор |
МЛТ-0,5 Вт-7,5 кОм ±5% |
|
R50 |
Резистор |
МЛТ-0,5 Вт-3,6 кОм ±5% |
|
R52 |
Резистор |
МЛТ-0,5 Вт-47 Ом ± 5% |
|
01 |
Конденсатор |
К70-7-Б-1а-100 В-42 000 пф ± 1%-М |
Продолжение табл. 17
|
Условное обозначение на рис. 26 |
Наименование элемента |
Тип элемента |
|
С2 |
Конденсатор |
К70-7-В- 1а-100-78 000 пф ± 1%-М |
|
СЗ |
Конденсатор |
МБМ-160 В-0,5 мкФ ± 10% |
|
С4 |
Конденсатор |
К70-7-Б-1а-100-84 800 пф ± 1%-М |
|
С5 |
Конденсатор |
К70-7-Б-1а-100-75 000 пф ± 1%-М |
|
С6 |
Конденсатор |
К70-7-Б-1а-100-107 000 пф ± 1%-М |
|
С7 |
Конденсатор |
К70-7-Б-1а-100-52 000 пф ± 1%-М |
|
С8 |
Конденсатор |
К70-7-Б-1а-100-27 000 пф ± 1%-М |
|
С9 |
Конденсатор |
К70-7-В-1а-100-220 000 пФ ± 1%-М |
|
СЮ |
Конденсатор |
К70-7-В-1а-100-450 000 пф ± 1%- М |
|
С11 |
Конденсатор |
К70-7-В- 1а-100-500 000 пф + 1%-М |
|
С12 |
Конденсатор |
К70-7-Б-1а-100-184 500 пф ± 1%-М |
|
С13 |
Конденсатор |
К70-7-Б-1а-100-414 000 пф ± 1%-М |
|
L1 |
Дроссель |
Черт. 626.03.00-01 |
|
L2 |
Дроссель |
Черт. 626.03.00 |
|
L3 |
Дроссель |
Черт. 626.01.00-03 |
|
L4 |
Дроссель |
Черт. 626.01.00-04 |
|
L5 |
Дроссель |
Черт. 626.01.00 |
|
L6 |
Дроссель |
Черт. 626.01.00-02 |
|
L7 |
Дроссель |
Черт. 626.01.00-01 |
|
L8 |
Дроссель |
Черт. 626.03.00-02 |
|
L9 |
Дроссель |
Черт. 626.03.00-03 |
|
TV1 |
Трансформатор |
Черт. 644.14.37 |
|
FU |
Разрядник |
Р-4;ЭФ3.393.016ТУ |
* По 2 резистора включены параллельно.
(0,2±0,1 Нп) на частоте 800 Гц. Разность затуханий контура на крайних частотах полосы канала ТУ должна быть 5,0±1,0 дБ (0,6±0,1 Нп).
Включение ступеней АВК-2 в различных комбинациях должно обеспечивать изменение затухания на крайних частотах канала ТУ до 1,5-2,5 дБ (0,2-0,3 Нп).
Затухание амплитудно-выравнивающего контура АВК-2 фильтра ФА не должно быть менее 5,0 дБ (0,6 Нп) на частоте 1650 Гц и более 1,0 дБ (0,15 Нп) на частоте 2550 Гц. Контур АВК-2 должен обеспечивать увеличение затухания на 2,0 дБ (0,25 Нп) на частоте 2550 Гц.
Корректирующий контур КК1 фильтра ФА должен обеспечивать затухание 21 дБ (2,4 Нп) на частоте 1650 Гц и 24,0 дБ (2,8 Нп) на частоте 2550 Гц; разность затуханий на указанных частотах должна быть 3,5±0,5 дБ (0,4±0,05 Нп).
Затухание фильтров В4 и Н4, входящих в фильтр типа ФА, определяют как разность уровней на входе и выходе, измеренных указателем уровня с высоким входным сопротивлением.
При всех измерениях затуханий фильтров и их элементов (АВК, КК, УДЛ) необходимо корпус блока и корпуса измерительных приборов объединить между собой и заземлить.

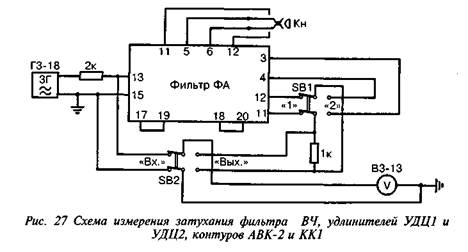

Измерение затухания фильтра высокой частоты производят по схеме на рис. 27 при подаче на вход фильтра (зажимы 13 и 16) от звукового генератора через резистор 2 кОм сигнала частотой 1650— 2550 Гц с уровнем —17,4 дБ и частотой 500—800 Гц с уровнем +8,5 дБ. На выходе фильтра (зажимы Л и 12) должна быть включена нагрузка 1 кОм (тумблер SB1 в положении «1»).

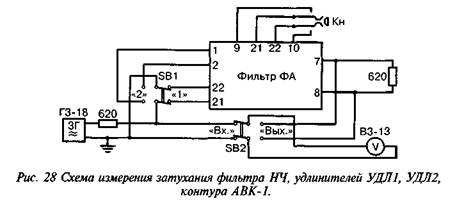

Затухание фильтра низкой частоты измеряют по схеме на рис. 28 при подаче на вход фильтра (зажимы 21 и 22) от звукового генератора через резистор 620 Ом сигнала частотой 500—800 Гц с уровнем -17,0 дБ и частотой 1650—2550 Гц с уровнем +8,5 дБ (тумблер SB1 в положении «1»). На выходе фильтра (зажимы 7 и 8) подключают нагрузку 620 Ом; удлинитель УДЛ2 должен быть выключен (дужки замыкают зажимы 3 и 4 гнезд Гн12, Гн13, Гн14 и Гн15).
Испытание контура АВК-1 и удлинителей УДЛ1 и УДЛ2 на соответствие нормативным характеристикам производят по схемам рис. 28.
|
|
|
|
На зажимах 9-21 и 10-22 фильтра ФА устанавливают перемычки. На вход 1-2 через резистор 620 Ом от звукового генератора подают сигнал, к зажимам 7-8 подключают нагрузку 620 Ом (тумблер SB1 в положении «2»).
Измерение входного и выходного уровней производят указателем уровня с высоким входным сопротивлением. При выключенных удлинителях УДЛ1 (дужки замыкают зажимы 3 и 4 гнезд Гн20, Гн21, Гн22, Гн23), УДЛ2 (дужки замыкают зажимы 3 и 4 гнезд Гн12, Гн13, Гн14 и Гн15), АВК-1 (дужки замыкают зажимы 3 и 4 гнезд Гн16, Гн17, Гн18и Гн19) измеряют затухание фильтра НЧ на одной из частот канала ТУ. Затем поочередно переставляют дужки в гнездах Гн12—Гн15 или Гн20—Гн23 (замыкают зажимы 1-2 гнезд), при этом затухание фильтра должно возрастать соответственно на 1,5 дБ (0,2 Нп); 3,5 дБ (0,4 Нп); 7,0 дБ (0,8 Нп) и 13,5 дБ (1,6 Нп).
Для проверки АВК-1 удлинители УДЛ1 и УДЛ2 выключают, на вход 1-2 подают сигнал с уровнем —17,0 дБ частоты 500 Гц и включают АБК-1 (дужка замыкает зажимы 1-2 гнезда Гн16). Уровень на выходе фильтра НЧ при этом должен понизиться на 7 дБ. Затем на вход подают сигнал частотой 800 Гц с уровнем 17 дБ, при этом уровень на выходе должен понизиться на 1,7 дБ. При включении ступеней АВК-1 (дужки замыкают зажимы 1-2 гнезд Г17, Гн18 и Гн19 в различных комбинациях) разница затуханий на крайних частотах канала ТУ должна измениться на 1,5—2,5 дБ (0,2—0,3 Нп). Затухание, вносимое УДЛ1, УДЛ2 или АВК-1, складывается с затуханием фильтра.
Проверку УДЦ1, УДЦ2 и АВК-2 фильтра производят по схеме на рис. 27 аналогично приведенной ранее проверке УДЛ1, УДЛ2 и АВК-1. Устанавливают перемычки 5-11, 6-12, 17-19, 18-20 на зажимах фильтра. На вход 13-16 от звукового генератора через резистор 2 кОм подают входной сигнал соответствующего уровня, к зажимам 3-4 подключают нагрузку 1 кОм.
При выключенных УДЦ1 (дужки замыкают зажимы 3-4 гнезд Гн4, Гн5, Гн6 и Гн7), УДЦ2 (дужки замыкают При выключенных УДЦ1 (дужки замыкают зажимы 3-4 гнезд Гн4, Гн5, Гн6 и Гн7), УДЦ2 (дужки замыкают зажимы 3-4 гнезд Гн8, Гн9, Гн10 и Гн11), АВК-2 и КК1 (дужки замыкают зажимы 3-4 гнезд Гн2 и ГнЗ) затухание фильтра ВЧ должно соответствовать нормам. Затем поочередно переставляют дужки в гнездах Гн4—Гн7 и Гн8— Гн11. При этом затухание должно возрастать на 1,5; 3,5; 7,0 и 13,5 дБ. Для проверки АВК-2 удлинители УДЦ1 и УДЦ2 выключают, на вход 13-16 подают сигнал с уровнем —17,0 дБ на частоте 1650 Гц и включают АВК-2 (дужки замыкают зажимы 1-2 гнезд Гн1 и Гн2).
Уровень на выходе фильтра ВЧ не должен понизиться менее чем на 5,0 дБ. Затем на вход подают сигнал того же уровня на частоте 2550 Гц — уровень на выходе не должен понизиться более чем на 1,0 дБ. При перестановке дужки в гнезде Гн1 (замкнуты зажимы 3-4) разница затуханий на крайних частотах канала должна измениться на 2,0 дБ (0,25 Нп).
Для проверки корректирующего контура КК1 амплитудно-выравнивающий контур АВК-2 выключают и включают КК1 (замыкают зажимы 1-2 гнезда ГнЗ). Затухание фильтра ВЧ складывают с затуханием КК1.
Монтаж фильтров выполняется проводом ПМВГ-0,2 мм2.
Контактная система аналогична ранее описанному генератору ЦГ-2 (см. рис. 4).
Габаритные размеры приведены на рис. 19; масса 10 кг.
14. Бесконтактная аппаратура
Назначение. Бесконтактная аппаратура предназначена для расшифровки и зашифровки сигналов при передаче и приеме приказов телеуправления и телесигнализации.
Некоторые конструктивные особенности. Бесконтактная аппаратура диспетчерской централизации включает в себя линейный шифратор ЛШ1, блок синхронизации ЦС, шифратор центрального поста ЦШР, дешифратор центрального поста ЦЦШЗ, усилительный блок ГУ, блок регистрации ЦТР, блок диодный соединительный БДС, блок групповой триггерный БТГР, блок групповой избирательный ГИ.
Питание аппаратуры осуществляется от источника постоянного тока напряжением (12±1,2) и (24+2,4) В и напряжением смещения (2±0,2) В на линейных пунктах и (12±1,2) В на центральном посту.
Испытание и регулировка бесконтактной аппаратуры производятся на испытательном пульте ПИ-ДЦН-70.
Электрическая прочность и сопротивление изоляции. Изоляция между всеми токоведущими частями и корпусом бесконтактной аппаратуры должна выдерживать без пробоя и явлений разрядного зажимы 3-4 гнезд Гн8, Гн9, Гн10 и Гн11), АВК-2 и КК1 (дужки замыкают зажимы 3-4 гнезд Гн2 и ГнЗ) затухание фильтра ВЧ должно соответствовать нормам. Затем поочередно переставляют дужки в гнездах Гн4—Гн7 и Гн8— Гн11. При этом затухание должно возрастать на 1,5; 3,5; 7,0 и 13,5 дБ. Для проверки АВК-2 удлинители УДЦ1 и УДЦ2 выключают, на вход 13-16 подают сигнал с уровнем —17,0 дБ на частоте 1650 Гц и включают АВК-2 (дужки замыкают зажимы 1-2 гнезд Гн1 и Гн2).
Уровень на выходе фильтра ВЧ не должен понизиться менее чем на 5,0 дБ. Затем на вход подают сигнал того же уровня на частоте 2550 Гц — уровень на выходе не должен понизиться более чем на 1,0 дБ. При перестановке дужки в гнезде Гн1 (замкнуты зажимы 3-4) разница затуханий на крайних частотах канала должна измениться на 2,0 дБ (0,25 Нп).
Для проверки корректирующего контура КК1 амплитудно-выравнивающий контур АВК-2 выключают и включают КК1 (замыкают зажимы 1-2 гнезда ГнЗ). Затухание фильтра ВЧ складывают с затуханием КК1.
Монтаж фильтров выполняется проводом ПМВГ-0,2 мм2.
Контактная система аналогична ранее описанному генератору ЦГ-2 (см. рис. 4).
Габаритные размеры приведены на рис. 19; масса 10 кг.
14. Бесконтактная аппаратура
Назначение. Бесконтактная аппаратура предназначена для расшифровки и зашифровки сигналов при передаче и приеме приказов телеуправления и телесигнализации.
Некоторые конструктивные особенности. Бесконтактная аппаратура диспетчерской централизации включает в себя линейный шифратор ЛШ1, блок синхронизации ЦС, шифратор центрального поста ЦШР, дешифратор центрального поста ЦЦШЗ, усилительный блок ГУ, блок регистрации ЦТР, блок диодный соединительный БДС, блок групповой триггерный БТГР, блок групповой избирательный ГИ.
Питание аппаратуры осуществляется от источника постоянного тока напряжением (12±1,2) и (24+2,4) В и напряжением смещения (2±0,2) В на линейных пунктах и (12±1,2) В на центральном посту.
Испытание и регулировка бесконтактной аппаратуры производятся на испытательном пульте ПИ-ДЦН-70.
Электрическая прочность и сопротивление изоляции. Изоляция между всеми токоведущими частями и корпусом бесконтактной аппаратуры должна выдерживать без пробоя и явлений разрядного характера в течение 1 мин напряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВА.
Сопротивление изоляции между всеми соединенными между собой токоведущими частями и корпусом при температуре окружающего воздуха (+20±5)°С, относительной влажности (65±15)% и испытательном напряжении 500 В постоянного тока должно быть не менее 20 МОм.
Условия эксплуатации. Бесконтактная аппаратура должна эксплуатироваться при температуре окружающего воздуха от —20 до +40°С и относительной влажности окружающего воздуха (65±15)% при температуре +20°С.
15. Линейный шифратор ЛШ1
Назначение. Линейный шифратор ЛШ1 (черт. 601.33.13) осуществляет формирование и передачу известительных приказов, производит счет импульсов, обеспечивает поочередное возникновение на каждом выходе диодной матрицы отрицательного импульса, фиксирует междукодовые промежутки.

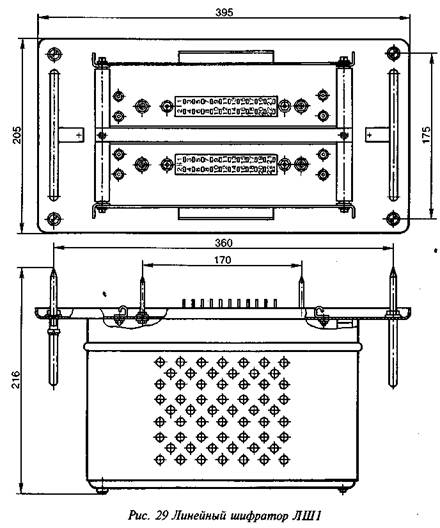

Некоторые конструктивные особенности. Линейный шифратор ЛШ1 (рис. 29) включается в схему с помощью двух 22-штырных штепсельных колодок (черт. 710.09.90).
Наименование и тип элементов, примененных в линейном шифраторе ЛШ1, приведены в табл. 18.
Монтаж линейного шифратора ЛШ1 выполняется проводом ПМВГ-0,2 мм2.
Контактная система. Монтаж линейного шифратора ЛШ1 выведен на две 22-ножевые штепсельные колодки. Нумерация колодок и их контактов, если смотреть на блок со стороны снятого кожуха, показана на рис. 29.
Габаритные размеры приведены на рис. 29; масса не более 9 кг.
16. Блок синхронизации центрального поста типа ЦС
Назначение. Блок синхронизации типа ЦС (черт.
601.33.14) обеспечивает
отсчет времени нахождения группового распределителя в каждой позиции, определяет
момент окончания цикла проверки контролируемых объектов и осуществляет посылку сигнала
синхронизации,
регулирует использование канала ТУ для передачи сигналов ТУ и импульсов
синхронизации, возвращает в исходное состояние вспомогательный триггер группового распределителя в
случае неполучения сигнала из каналов ТС.
Некоторые конструктивные особенности. Блок синхронизации ЦС включается в схему с помощью одной 22-штырной штепсельной колодки (черт. 710. 09.90). Наименование и тип элементов, примененных в блоке синхронизации ЦС, приведены в табл. 19.
Монтаж блока выполняется проводом ПМВГ-0,2 мм2.
Контактная система. Монтаж блока ЦС выведен на 22-ножевую штепсельную колодку.
|
|
