6.3. Автоматическое адресование грузов в конвейерных системах



     Конвейерные системы представляют собой сочетание магистральных, накопи­тельных конвейеров и соединяющих их перегрузочных устройств.

    Конвейерные системы классифицируют: по назначению, роду перемещаемых грузов, конфигурации трассы и направлениям грузопотоков, по степени автомати­зации (полуавтоматические и автоматические, по типу системы автоматического адресования (с адресоносителями и без адресоносителей, с адресоносителями ме­ханическими, в виде ярлыков или электронной метки).



   Тип и конструкция конвейеров, применяемых в конвейерных системах, зависит от рода и характеристик транспортируемых грузов, назначения конвейерной сис­темы и формы ее трассы.

         Устройства автоматического управления конвейерными системами выполняют следующие основные функции:

-         пуск в действие конвейерной системы (все входящие в нее конвейеры и пере­грузочные устройства должны включаться в действие в последовательности, обратной направлению грузопотока по конвейерной системы, т.е. начиная с ее конечного конвейера или устройства);

-         тестирование технического состояния конвейеров, перегрузочных устройств и САУ;

-         автоматическое адресование движения грузов по конвейерной системе;

-         опознавание грузов, транспортируемых конвейерной системой;

-         аварийное выключение конвейерной системы в случае нештатных ситуаций;

-         счет и взвешивание грузов, проходящих по конвейерной системе (в случае не­обходимости);

-         ведение динамической модели состояния конвейерной системы и отображе­ние его на световом табло (состояние устройств, расположение и движение грузов и т.д.);

-         диалог с оператором конвейерной системы;

-         обмен информацией между устройствами внутри системы и с АСУ верхнего уровня перегрузочно-складского комплекса или грузового терминала;

-         выключение конвейерной системы (конвейеры, механизмы и устройства вы­ключаются в последовательности по ходу грузопотока).

Одной из основных функций САУ конвейерной системы является авто-

матическое опознавание и адресование проходящих по ней грузов.

     Первые системы адресования были механического типа и основывались на ме­ханическом контакте  опознающего устройства с самим перемещаемым грузом или с дополнительным специальным устройством (адресоносителем).

      В современных конвейерных системах в качестве адресоносителя применяют специальные ярлыки, автоматически наклеиваемые на грузы у отправителя или при опознавании груза на его  входе на склад или в саму конвейерную систему.  Эти ярлыки позволяют автоматически опознавать груз, узнавать его характери­стики (реквизиты), принимать решения о технологии его переработки на складе, направлении транспортировки, сортировках, адресовать грузы в нужную секцию склада или на другие технологические участки, вести учет грузов и т.д. с помо­щью управляющих компьютеров, работающих в реальном масштабе времени.

    Одним из распространенных способов выполнять указанные операции с гру­зами в конвейерных системах является кодирование грузов с помощью специаль­ных ярлыков – штрихового кода (рис. 6.5.).













Рис.6.5.  Схема штрихового кода для автоматического опознавания и адресования штучных грузов в конвейерных системах



    Штриховой код представляет собой совокупность параллельных линий  разной толщины, расположение, толщина и сочетание которых кодирует наиболее важ­ную информацию о товаре, необходимую для автоматической переработке груза в поточно-транспортных системах. Реквизиты груза сгруппированы в штриховом коде по разным признакам: код страны происхождения товара,  код предприятия-изготовителя, код товара (включает наименование, потребительские свойства, размеры, массу, составные части и т.д.

   Штриховой код товара наносится на его упаковку как правило предприятием-изготовителем при упаковке продукции и подготовке транспортных партий гру­зов. Затем в различных звеньях логистической цепи доставки грузов он автомати­чески считывается в конвейерных системах на механизированных и автоматизи­рованных складах разного типа и назначения, что позволяет автоматизировать процессы переработки грузов на этих складах , ускорить продвижение грузопото­ков, сократить сроки доставки грузов потребителям.

     Считывание штрихового кода в конвейерных системах может осуществляться автоматически стационарными оптико-электронными устройствами, устанавли­ваемыми вдоль конвейеров, или работниками склада при помощи переносных  сканеров-пистолетов (в полуавтоматических конвейерных системах). Сканирую­щее устройство, считав со штрихового кода информацию о грузе, включает при­воды исполнительных механизмов (стрелок, поворотных столов, других перегру­зочных устройств), направляя груз по маршруту, предусмотренному САУ конвей­ерной системы в реальном масштабе времени.

      В последнее время в системах автоматического опознавания и адресования грузов вместо штрихового кода начали применять электронные метки (чипы  - от английского слова “chip” – осколок, кусок), которые более надежны и лучше со­храняют информацию о грузах.

      В конвейерных системах без адресоносителя автоматическое адресование гру­зов осуществляется с помощью имитационного моделирования наличия и движе­ния грузов в конвейерной системе.  Для этого САУ конвейерной системы форми­рует и ведет в реальном масштабе времени он-лайн (т.е. одновременно с протека­нием технологического процесса переработки грузов на складе) динамическую модель состояния системы.  При поступлении груза на конвейерную систему, на­ряду с его опознаванием и определением его основных реквизитов, ему присваи­вается внутренний код.

     По мере продвижения груза по конвейерной системе, датчики, установленные вдоль конвейеров, следят за продвижением груза и последовательно включают отдельные секции конвейерной системы и другие механизмы. В результате груз направляется по заданному ему маршруту.

   На рис. 6.6. показана в качестве примера схема конвейерной системы с автома­тическим адресованием на складе тарно-штучных грузов.



               1         2              3                   4              5                                    6









             9                      8                                7               2

   Участок                                          Зона хранения грузов

    разгрузки                                                                                              Участок погрузки



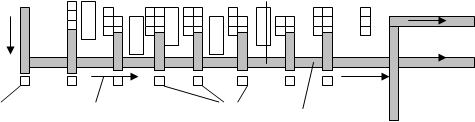

Рис. 6.6. Конвейерная система на автоматизированном складе тарно-штучных грузов: 1 – конвейер приема грузов в систему; 2 – секции магистрального конвей­ера; 3 – стеллажи зоны хранения; 4 – автоматические стеллажные краны-штабе­леры; 5 – перегрузочные устройства; 6 – накопительные конвейеры для транс­портных партий; 7 – сканирующие устройства для опознавания грузов; 8 – на­правление грузопотока; 9 – входное сканирующее устройство для ввода информа­ции о грузе в САУ



     САУ конвейерных систем для сыпучих грузов  - более простые, так как в них не надо опознавать каждый отдельный груз. В этих конвейерных системах грузы перемещаются сплошным потоком, и необходимо только иметь информацию о наличии груза на конвейерах, заполнении емкостей (бункеров, штабелей, силосов) грузами или расходование из них грузов, тестировать состояние конвейеров, уст­ройств и самой САУ, опознавать наличие посторонних грузов на конвейерах (на­пример, металлических включений и т.д.).

    В бункерах для получения информации о наличии груза устанавливаются дат­чики верхнего и нижнего уровней, которые по соответствующим алгоритмам дают сигналы на включение или отключение разгрузочных устройств. Датчики применяют оптические, мембранные, вращающиеся крыльчатки и др. При зависа­нии сыпучего груза в бункерах, питающая их  конвейерная система автоматиче­ски отключается, и могут включаться вибраторы или другие устройства, способ­ствующие истечению сыпучего груза из бункеров.
