3.12. Привод валов топливных насосов
Валы топливных насосов (рис. 20) приводятся во вращение от верхнего коленчатого вала шестеренчатой передачей, установленной в отсеке управления.
Шестерня 4 установлена на верхнем коленчатом валу с прессовой посадкой на шпонке и через фланец притянута к бурту коленчатого вала шестью шпильками. Шестерни 2 и 6 соединены с фланцами валов топливных насосов шпильками 7. Паразитные шестерни 3 и 5 смонтированы на шарикоподшипниках 8 и установлены на кронштейнах / и 11, каждый из которых крепится к блоку четырьмя шпильками и двумя коническими штифтами.

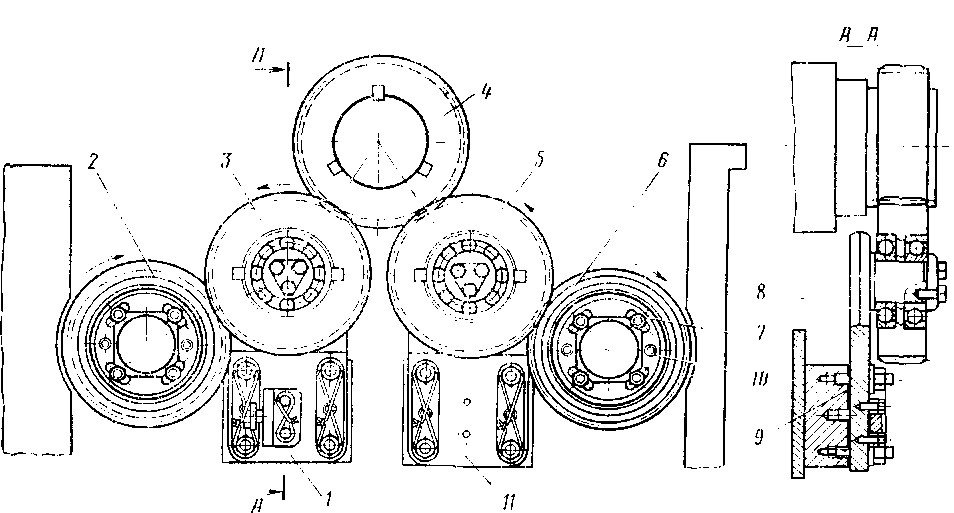

Рис. 20. Привод валов топливных насосов:
1, 11 — кронштейны; 2,6 — шестерни валов топливных насосов; 3, 5 — паразитные шестерни; 4 — шестерня коленчатого вала; 7 — шпилька; 8 — шарикоподшипник; 9 — регулировочные прокладки; 10 — конический штифт
