1.Общие указания

1.1 Настоящая технологическая карта распространяется на устройства бесперебойного питания серии «SitePro», оборудованных устройствами перехода в режим внешнего байпаса (далее УБП).

1.2 Проверка состояния шкафа УБП производится со снятием напряжения путем переключения питания нагрузки УБП на внешний байпас в шкафу оборудования УБП (ШОУ) с восстановлением питания нагрузки от УБП после окончания проверки.

Перед переключением на внешний байпас и обратно необходимо проанализировать схемы относительно последствий кратковременного отключения электропитания устройств СЦБ.

1.3 Проверка состояния УБП выполняется с записью в Журнале осмотра путей, стрелочных переводов, устройств СЦБ, связи и контактной сети формы ДУ-46 (далее Журнал осмотра).

Переключения режимов работы УБП производятся в свободное от движения поездов время по согласованию с дежурным по станции (далее ДСП).

1.4 Перед началом работ необходимо проконтролировать значения входящих и выходящих напряжений УБП, проверить отсутствие аварийной индикации на шкафах УБП (порядок проверки работы УБП по показаниям средств индикации приведен в технологической карте № 11.3.1.2).

При выявлении значений напряжений выходящих за пределы указанные в данной технологической карте или наличии аварийной индикации определить причину и принять соответствующие меры.

1.5 При осмотре шкафов УБП следует бесконтактным способом проверить степень нагрева контактных соединений, конструктивных элементов автоматических выключателей, трансформаторов и другого оборудования, а также выводов аккумуляторов.

1.6 По окончании осмотра состояния и чистки шкафов УБП необходимо проверить его работу в нормальном (штатном) режиме (порядок проверки приведен в технологической карте № 11.3.1.2).

2 Меры безопасности

2.1 При проведении проверки состояния УБП необходимо соблюдать меры безопасности, изложенные в разделе III, пунктах 5.1, 5.3 раздела V «Правил по охране труда при техническом обслуживании и ремонте устройств сигнализации, централизации и блокировки в ОАО «РЖД», утвержденных Распоряжением ОАО «РЖД» № 2013р от 30.09.2009 г., а также требования пунктов 3.15.17÷3.15.34 «Инструкции по охране труда для электромеханика и электромонтера устройств сигнализации, централизации и блокировки в ОАО «РЖД»», утвержденной распоряжением ОАО «РЖД» от 31.01.2007 г. №136р.

2.2 Работа производится без снятия напряжения в порядке текущей эксплуатации с оформлением в оперативном журнале, электротехническим персоналом, имеющим группу по электробезопасности при работе в электроустановках до 1000 В не ниже III.

Работа выполняется бригадой, состоящей не менее чем из двух работников. Перед началом работ члены бригады должны быть проинструктированы установленным порядком.

2.3 Осмотр шкафа УБП производится после его выключения путем перевода в «Режим внешнего байпаса». При выполнении работ следует учесть, что на элементах ШОУ и БШ присутствует опасное для жизни человека напряжение.

Токоведущие части ШОУ, где присутствует опасное напряжение, должны быть ограждены установкой диэлектрических перегородок.

2.4 После снятия напряжения со шкафа УБП в местах отключения напряжения необходимо вывесить запрещающие плакаты «Не включать. Работают люди».

Приступать к работе в шкафу УБП можно только убедившись с помощью указателя напряжения или вольтметра в отсутствии на всех токоведущих частях напряжения.

2.5 Работы необходимо выполнять инструментом с изолированными рукоятками, стоя на диэлектрическом коврике, в необходимых случаях в диэлектрических перчатках, при изъятии и установке предохранителей под напряжением – в защитных очках.

Прежде чем приступить к работе, необходимо проверить перчатки и коврики на отсутствие механических повреждений, а также на наличие на диэлектрических перчатках отметок о проверке установленной формы.

2.6 Подключение и отключение измерительных приборов под напряжением допускается при наличии на проводах специальных наконечников с изолирующими рукоятками.

2.7 Во избежание короткого замыкания недопустимо одновременное прикосновение металлическим предметом к положительному и отрицательному выводам аккумулятора.

2.8 При измерении температуры бесконтактным способом категорически запрещается наводить лазерный целеуказатель дистанционного измерителя температуры на людей и на зеркальные поверхности во избежание попадания луча лазера в глаза.

2.9 Место работ должно иметь достаточное для их производства освещение. При необходимости следует применять переносные осветительные приборы.

2.10 Запрещается производить работы на УБП во время грозы.

3 Порядок переключения УБП из «Нормального режима» в «Режим внешнего байпаса»

3.1 Перед выполнением этой операции:

- убедиться, что УБП функционирует в режиме нормальной работы (см. технологическую карту № 11.3.1.2), инвертор питает нагрузку, выключатели Q1 и Q4 включены, а Q2 выключен. Предохранители батареи F8–F9 вставлены (см. рис. 1). На ЖК-дисплее отображается режим нормальной работы «нагрузка на инверторе» (см. рис. 2);

- произвести бесконтактным способом (с помощью тепловизора или инфракрасного термометра с лазерным целеуказателем) контроль температуры подверженных нагреву частей оборудования шкафов УБП, а также проверить степень нагрева контактных соединений (технология проверки приведена в технологической карте № 11.1.3.1) Проверка на нагрев элементов силовых цепей шкафа ШОУ производится так же и после переключения в режим внешнего в байпаса (проверяются элементы цепи внешнего байпаса);

- оформить запись в Журнале осмотра.

Пример записи:

Будет производиться внешний осмотр, наружная чистка и проверка работоспособности устройства бесперебойного питания. Питание устройств автоматики и телемеханики на время проведения работ будет осуществляться при выключенном устройстве бесперебойного питания. О движении поездов сообщать заранее.

ШН

ДСП

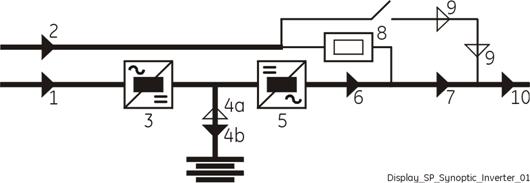

Рисунок 2. ЖК-дисплей показывает статус «нагрузка на инверторе» (нормальный режим)



3.2 После получения разрешения ДСП, произвести переключение питания нагрузки УБП из нормального режима в режим внешнего байпаса, которое производится в два этапа:

- переключение УБП из нормального режима в режим ручного байпаса;

- переключение УБП из режима ручного байпаса в режим внешнего байпаса.

3.3 Приведенный ниже порядок переключения питания нагрузки УБП из нормального режима в режим внешнего байпаса применим как для одного УБП, так и нескольких УБП включенных параллельно (параллельная схема). При параллельно включенных УБП каждая операция поочередно повторяется для каждого УБП.

3.3.1 Нажать кнопку остановка инвертора «Invertеr OFF(см. рис. 1 технологической карты № 11.3.1.2) и удерживать, пока индикатор 5 (инвертор) не погаснет (см. рис. 3). При этом нагрузка переведется на питание через автоматический байпас, индикатор «Общая тревога» (см. таблицу 1 технологической карты № 11.3.1.2) включится, а индикатор «Работа в штатном режиме» выключится.





Рисунок 3. ЖК- дисплей показывает состояние «нагрузка на автоматическом байпасе»

3.3.2 Включить выключатель ручного байпаса УБП Q2 (положение ON). При этом нагрузка переведется на питание через автоматический и ручной байпас параллельно (см. рис. 4).







Рисунок 4. ЖК-дисплей показывает состояние«нагрузка на автоматическом и ручном (сервисном) байпасе»



3.3.3 Выключить выключатель Q1 (положение OFF). Питание нагрузки перейдет на ручной байпас (см. рис. 5). При параллельной системе выключение Q1 производится на всех УБП.

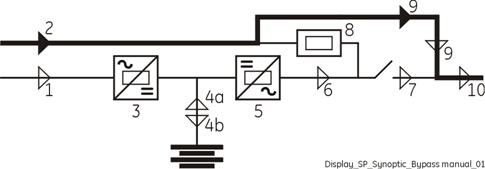

Рисунок 5. ЖК-дисплей показывает состояние «Нагрузка на ручном байпасе».



3.3.4 Нажать кнопку «Load off»  (см. рис. 1 технологической карты №11.3.1.2)

Установить выключатель Q4 в положение «выключен» (OFF).

Выключить предохранители аккумуляторной батареи (F8-F9).

Для полного разряда внутренних конденсаторов постоянного тока выждать время (5мин), контролируя значение напряжения на них по дисплею УБП.

3.3.5 Убедившись, что УБП работает в режиме ручного (внутреннего) байпаса запросить ДСП о возможности переключения, пояснив, что в момент переключения не должно быть установленных или используемых маршрутов, перевода стрелок на местное управление на станции, смены направления движения на перегоне и других ситуаций, критичных к кратковременному отключению электропитания нагрузки СЦБ.

Получив разрешение ДСП, включить внешний байпас путем переключения трехпозиционного ручного переключателя Q1 в шкафу ШОУ в положение «2».

Нагрузка УБП переключится на питание по цепи внешнего байпаса ШОУ (с кратковременным отключением электропитания нагрузки), а шкаф УБП полностью отключится от внешней сети. Все индикаторы на панели управления и ЖК-дисплей шкафа УБП выключатся.

4 Внешний осмотр и наружная чистка УБП, аккумуляторов, проверка напряжения аккумуляторной батареи, проверка работы вентиляторов

4.1 Внешний осмотр и наружная чистка шкафов УБП

4.1.1 Внешний осмотр УБП предусматривает оценку внешнего состояния: шкафов, силовых клемм, разъёмов и проводов, а также надежности их крепления на элементах, указанных на рисунке 1.

4.1.2 Открыть УБП, ШОУ и БШ и визуально проверить состояние конструкций (на отсутствие в их перекосов и трещин), защитных панелей, дверей и их запорных устройств, состояние цоколя и ножек шкафов.

4.1.3 В шкафах УБП не должно быть поврежденных элементов, кабелей с поврежденной изоляцией и отсоединенных разъемов. Проверить отсутствие посторонних предметов внутри шкафов и на корпусе шкафа УБП (вблизи вентиляционных отверстий), температурный режим и работу кондиционера, функционирование естественной или принудительной вентиляции в помещении, где расположен УБП и аккумуляторные батареи.

4.1.4 Проверить состояние органов управления и средств индикации в шкафах УБП. Особое внимание уделить целостности панели управления (ЖК-дисплея, светодиодных индикаторов мнемосхемы, клавиш меню, состояние кнопки «Load off»).

4.1.5 В каждом шкафу УБП проверить состояние ручного выключателя «Q4» и переключателя внутреннего ручного байпаса «Q2» и выключателя нагрузки «Q1. При этом следует убедиться:

- в надежности крепления прибора к конструкции шкафа;

-  в четкости переключения путем нескольких переводов (2-х – 3-х) рукоятки из одного положения в другое и обратно, которое должно происходить без заеданий, фиксация рукоятки должна быть ощутимой в каждом положении.

Состояние трехпозиционного ручного переключателя «Q1»и других элементов ШОУ проверяется со снятием напряжения с питающей установки при производстве работ по пункту 11.1.4 Приложения 1 к Инструкции по технической эксплуатации устройств и систем сигнализации, централизации и блокировки (СЦБ) (ЦШ-720-09).

4.1.6 Проверить состояние и надежность крепления кабельных разъёмов и клеммных соединений. Проверку производить визуально, в сочетании с легким механическим воздействием (путем покачивания) на разъем. Особое внимание необходимо уделить надежности подключений силовых, сигнальных и управляющих проводов.

В случае обнаружения люфтов в проверяемых разъемах следует произвести подтяжку фиксирующих винтов, используя для этого отвертку с изолирующей рукояткой.

4.1.7 Проверить состояние монтажных проводов силовых, управляющих и сигнальных цепей, цепей аварийного выключения УБП. Монтажные провода должны быть без скруток и спаек, иметь исправную изоляцию, аккуратно уложены и надежно закреплены.

При необходимости произвести перезаделку проводов и кабельных жил.

4.1.8 Проверить состояние цепей заземления шкафов УБП. При проверке следует обратить внимание на отсутствие механических повреждений заземляющих проводников и надежность их крепления в каждом шкафу УБП и ШОУ к заземляющей шине внутреннего контура защитного заземления. При необходимости – произвести затяжку ослабленных болтовых контактов.

4.1.9 Произвести чистку внешних поверхностей шкафов УБП, защитных панелей и кожухов, органов управления и средств индикации.

Для чистки металлизированных поверхностей разрешается использование чистящих растворов, не содержащих аммиак и спирт. Очистку следует производить мягкой тканью без ворса, смоченной чистящим средством.

Для чистки пластиковых поверхностей и экрана ЖК-монитора используется мягкая сухая ткань; если загрязнение сильное, то допускается применение безабразивных нейтральных очистителей, не содержащих аммиак и спирт.

Не допускается наносить чистящие растворы непосредственно на очищаемые поверхности, так как это может привести к их необратимым повреждениям, а также попаданию растворов на токопроводящие элементы.

4.1.10 Чистку от пыли и грязи внутренних поверхностей, вентиляционных отверстий и доступных элементов оборудования шкафов УБП и ШОУ (жгутов, клемм) произвести методом выдувания произвести сжатым воздухом, пыль удалить с помощью пылесоса с пластмассовым наконечником на шланге.

Запрещается прикасаться насадкой пылесоса к средствам управления и индикации, клеммным блокам и проводам для предотвращения их повреждения, а также не допускается использование металлических насадок на шланг пылесоса. Работу в ШОУ следует выполнять в диэлектрических перчатках.

4.2 Внешний осмотр аккумуляторов, проверка напряжения аккумуляторной батареи

4.2.1 Произвести осмотр аккумуляторной батареи. При проверке батареи необходимо соблюдать особую осторожность, так как на полюсах аккумуляторной батареи присутствует опасное для жизни человека напряжение более 400 В постоянного тока. Работа на аккумуляторной батарее производится строго в два лица инструментов с изолирующими ручками в диэлектрических перчатках.

4.2.2 Проверить визуально состояние корпусов батарей на отсутствие в них механических повреждений, вздутий и протечек электролита, состояние полюсов батарей на отсутствие в них механических изломов выводов, трещин цоколей и признаков окисления.

При обнаружении протечки электролита или раздутия корпуса батареи, изломов выводов полюсов и (или) трещин их цоколей, признаков окисления на полюсах батарей необходимо сообщить диспетчеру дистанции СЦБ.

4.2.3 Проверить величину напряжения аккумуляторной батареи переносным измерительным прибором или на встроенном дисплее УБП (порядок проверки приведен в технологической карте №11.3.1.2). Напряжение аккумуляторной батареи в режиме подзаряда должно быть в пределах (405-436) В.

4.2.4 Если есть возможность (клеммы группы аккумуляторов расположены в крайнем от двери шкафа ряду), произвести измерение постоянной составляющей напряжения аккумуляторной на каждой полке в режиме буферного заряда. Записать число блоков и двухвольтовых элементов, установленных на каждой полке, а также измеренные значения постоянного напряжения. Вычислить среднее значение напряжения аккумулятора на каждой полке с сравнить друг с другом.

Признаком возможной неисправности можно считать отклонение напряжения на +0,2 В или -0,1 В от среднего значения напряжения на аккумулятор на разных полках. При этом:

- если напряжение на элемент выше 2,42 В (14,5 В для двенадцативольтового блока аккумуляторной батареи), то элемент или блок в имеет завышенное переходное сопротивление из-за внутреннего старения  аккумуляторов (выкрашивание активной массы, сульфатация) или завышенное переходное сопротивление в соединениях;

- если напряжение на элемент ниже 2,2 В (13,3 В для двенадцативольтового блока), то это означает закорачивание между элементами в аккумуляторной батарее (попадание активной массы (шлама) между внутренними пластинами аккумуляторов).

В обоих случаях необходимо сообщить диспетчеру дистанции СЦБ.

5 Проверка работоспособности УБП

5.1 Порядок переключения УБП из «Режима внешнего байпаса» в «Нормальный (штатный) режим» и проверка работы в «Нормальном (штатном) режиме»

5.1.2 Перед проведением переключения необходимо проверить положение выключателей:

- выключатель Q2 – включен (положение ON);

- внешний байпас включен в положение «2».

5.1.3 Приведенный ниже порядок переключения питания нагрузки из режима внешнего байпаса в нормальным режим работы УБП применим как для одного УБП, так и нескольких УБП включенных параллельно. При параллельно включенных УБП каждая операция поочередно повторяется для каждого УБП.

5.1.3.1 Запросить ДСП о возможности переключения, пояснив, что в момент переключения не должно быть установленных или используемых маршрутов, перевода стрелок на местное управление на станции, смены направления движения на перегоне и других ситуаций, критичных к кратковременному отключению электропитания нагрузки СЦБ.

5.1.3.2 Получив разрешение ДСП, установить переключатель Q1 в шкафу ШОУ в положение «1». При этом на вход(ы) УБП подаётся напряжение, начинается самотестирование платы управления.

5.1.3.3 После завершения тестирования установить входной переключатель выпрямителя Q4 в положение «включен» (ON). При этом индикатор 1 (питание выпрямителя) включается, а индикатор 3 (выпрямитель) начинает работать в мигающем режиме.

Выпрямитель(и) запускается, подается питание на шину постоянного тока и конденсаторы.

Индикатор(ы) 3 (выпрямитель) перестает мигать и начинает гореть постоянно, показывая, что шина постоянного тока достигла напряжения плавающего подзаряда.

5.1.3.4 После включения зеленого индикатора 1, установленного рядом с держателем предохранителей батареи F8 – F9 и показывающего, что уровень напряжения плавающего подзаряда достиг необходимого значения, включить предохранители F8 – F9. Индикатор 4b на ЖК-дисплее включается, показывая режим заряда батареи

5.1.3.5 Установить выключатель Q1 в положение «включен» (ON). Нагрузка подключается параллельно через автоматический и ручной байпас (см. рис. 4 данной технологической карты).

5.1.3.6 Установить выключатель ручного байпаса Q2 в положение «выключен» (OFF). Индикатор 9 (который своим свечением индицирует, что ручной байпас включен) погаснет. Питание нагрузки переходит на автоматический байпас (см. рис. 3 данной технологической карты)

5.1.3.7 Нажать кнопку запуска инвертора «Inverter ON»   (см. рис. 1 технологической карты № 11.3.1.2) Включится инвертор. Индикатор 5 (инвертор) мигает.

Через некоторое время, после подтверждения напряжения инвертора, индикатор 5 включается постоянным светом. Нагрузка автоматически переключается с сети на инвертор. При параллельной системе, запуск инвертора производится на каждом УБП, при этом, запуск последующего инвертора производится только после включения предыдущего. Включение системы в режим  нормальной (штатной) работы произойдет после набора общей мощности системы, соответствующей мощности нагрузки.

Индикатор «Тревога» погаснет, а индикатор «Штатная работа» включается (см. таблицу 1 технологической карты № 11.3.1.2).

ЖК-дисплей отображает информацию «нагрузка на инверторе» (см. рис.2 данной технологической карты).

5.1.3.8 Проверить параметры выходного напряжения УБП, а также работу устройств СЦБ и сделать запись в Журнале осмотра.

Пример записи:

Осмотр, наружная чистка и проверка работоспособности устройства бесперебойного питания закончены. Питание устройств автоматики и телемеханики переведено на устройство бесперебойного питания. Устройства проверены, работают нормально.

ШН

ДСП

6 Оформление результатов

О выполненной работе сделать запись в «Журнале проверки питающей установки» с указанием устраненных недостатков, а также в журнале формы ШУ-2.
