1 Общие указания

1.1 Настоящая технологическая карта распространяется на устройства бесперебойного питания производства компании ООО «Президент-Нева «Энергетический центр» УБП-ПН.

1.2 Работа проводится со снятием напряжения со шкафа УБП путем переключения питания нагрузки УБП-ПН на внешний байпас в шкафу внешнего байпаса (ШВБ). Перед снятием напряжения необходимо проанализировать схемы увязки УБП-ПН с питающей установкой.

1.3 Проверка состояния УБП-ПН выполняется записью в Журнале осмотра путей, стрелочных переводов, устройств СЦБ, связи и контактной сети формы ДУ-46 (далее Журнал осмотра).

Переключения режимов работы УБП-ПН производятся в свободное от движения поездов время по согласованию с дежурным по станции (далее ДСП).

1.4 Перед началом работ необходимо проконтролировать значения входящих и выходящих напряжений УБП-ПН, проверить отсутствие аварийной индикации на его шкафах (порядок проверки работы УБП-ПН по показаниям средств индикации приведен в технологической карте № 11.3.1.1).

При выявлении значений напряжений выходящих за пределы указанные в данной технологической карте или наличии аварийной индикации определить причину и принять соответствующие меры.

1.5 При осмотре шкафов УБП следует бесконтактным способом проверить степень нагрева контактных соединений, конструктивных элементов автоматических выключателей, трансформаторов и другого оборудования, а также выводов аккумуляторов.

1.6 По окончании осмотра состояния и чистки шкафов УБП необходимо проверить его работу в «Нормальном режиме» (порядок проверки приведен в технологической карте №11.3.1.1).

2 Меры безопасности

2.1 При проведении проверки состояния УБП необходимо соблюдать меры безопасности, изложенные в разделе III, пунктах 5.1, 5.3 раздела V «Правил по охране труда при техническом обслуживании и ремонте устройств сигнализации, централизации и блокировки в ОАО «РЖД», утвержденных Распоряжением ОАО «РЖД» № 2013р от 30.09.2009 г., а также требования пунктов 3.15.17÷3.15.34 «Инструкции по охране труда для электромеханика и электромонтера устройств сигнализации, централизации и блокировки в ОАО «РЖД»», утвержденной распоряжением ОАО «РЖД» от 31.01.2007 г. №136р.

2.2 Работа производится без снятия напряжения в порядке текущей эксплуатации с оформлением в оперативном журнале, электротехническим персоналом, имеющим группу по электробезопасности при работе в электроустановках до 1000 В не ниже III.

2.3 Работа выполняется бригадой, состоящей не менее чем из двух работников. Перед началом работ члены бригады должны быть проинструктированы установленным порядком.

2.4 Осмотр шкафа УБП производится после его выключения путем перевода питания нагрузки в «Режим внешнего байпаса». При выполнении работ следует учесть, что в шкафу ШВБ и ШБ присутствует опасное для жизни человека напряжение.

Токоведущие части, где присутствует опасное напряжение, должны быть ограждены при помощи диэлектрических перегородок.

2.5 После снятия напряжения со шкафа УБП в местах отключения напряжения необходимо вывесить запрещающие плакаты «Не включать. Работают люди».

Приступать к работе на УБП-ПН можно только убедившись с помощью указателя напряжения или вольтметра в отсутствии на всех токоведущих частях напряжения.

Подключение и отключение переносных измерительных приборов под напряжением допускается при наличии на проводах специальных наконечников с изолирующими рукоятками.

2.6 Работы необходимо выполнять инструментом с изолирующими рукоятками, стоя на диэлектрическом коврике, при изъятии и установке предохранителей под напряжением – в защитных очках.

Прежде чем приступить к работе, необходимо проверить коврики на отсутствие механических повреждений.

2.7 Во избежание короткого замыкания недопустимо одновременное прикосновение металлическим предметом к положительному и отрицательному выводам аккумулятора.

2.8 При измерении температуры бесконтактным способом категорически запрещается наводить лазерный целеуказатель дистанционного измерителя температуры на людей и на зеркальные поверхности во избежание попадания луча лазера в глаза.

2.9 Место работ должно иметь достаточное для их производства освещение. При необходимости следует применять переносные осветительные приборы.

2.10 Запрещается производить работы на УБП-ПН во время грозы.

3 Порядок переключения УБП из «Нормального режима» в «Режим внешнего байпаса»

3.1 Перед выполнением этой операции:

- убедиться, что УБП функционирует в «Нормальном режиме» (см. пункты 3.4.3 и 3.4.4 технологической карты № 11.3.1.1);

- сняв с помощи отвертки нижние защитные панели шкафов УБП и ШВП, произвести бесконтактным способом (с помощью тепловизора или инфракрасного термометра с лазерным целеуказателем) контроль температуры подверженных нагреву частей оборудования шкафов, а также проверить степень нагрева контактных соединений (в ШВП проверяются трансформаторы и клеммные панели Х1÷Х4, в шкафу УБП – разъемы подключения входных и выходных цепей, а также аккумуляторной батареи; технология проверки приведена в технологической карте № 11.1.3.1)

- оформить запись в Журнале осмотра.

Пример записи:

Будет производиться внешний осмотр, наружная чистка и проверка работоспособности устройства бесперебойного питания УБП-ПН. Питание устройств автоматики и телемеханики на время проведения проверки работ будет осуществляться при выключенном устройстве бесперебойного питания. О движении поездов сообщать заранее.

ШН

ДСП

3.2 После получения разрешения ДСП, произвести переключение питания нагрузки УБП-ПН из «Нормального режима» в «Режим внешнего байпаса» производится в два этапа:

- переключение УБП из «Нормального режима» в «Режим байпаса для технического обслуживания»;

- переключение УБП из «Режима байпаса для технического обслуживания» в «Режим внешнего байпаса».

3.3 Порядок переключения УБП из «Нормального режима» в «Режим байпаса для технического обслуживания»

3.3.1 Для УБП-ПН мощностью от 10 кВА до 30 кВА

- нажать и удерживать не менее 2 секунд кнопку «INVERTER OFF» на панели управления оператора шкафа УБП (см. рис.3 технологической карты № 11.3.1.1). При этом индикатор (4) инвертора выключится, индикатор (6) состояния «STATUS» загорается желтым цветом, и звучит аварийный сигнал. Питание нагрузки переключится на цепь байпаса, а инвертор выключится;

- перевести переключатель SW1 из положения «NORMAL» в положение «BYPASS» (перевод переключатель SW1 на УБП из одного положения в другое осуществлять с интервалом времени не менее 3 секунд). Нагрузка остается запитанной по цепи байпаса УБП;

- установить переключатель SW1 в положение «TEST». Теперь нагрузка получает электропитание по цепи байпаса для технического обслуживания;

- установить переключатель SW1 в положение «MAINT»;

- установить входной выключатель CB в шкафу УБП в положение «выключен». Все индикаторы и экран дисплея погаснут;

- отключить АБ путем установки на БШ автоматического выключателя батарей QF3 в положение «Выключен».

Нагрузка продолжает получать сетевое напряжение по цепи байпаса для технического обслуживания УБП, а силовые узлы и цепи его управления отключены.

Положение органов управления и состояние индикаторов мнемосхем на шкафах УБП в данном режиме работы представлены в таблице 1 (мнемосхема на двери шкафа ШВБ представлена на рис. 2, а внешний вид панели управления УБП – на рис. 3 технологической карты №11.3.1.1).



Таблица 1

УБП-ПН (10÷30кВА)	Органы управления		Индикаторы мнемосхемы
	Обозначение	Положение	Обозначение индикаторов	Состояние
ШВБ	QF1	«Включен»	А1, В1, С1	желтый
	QF2	«Включен»	А2, В2, С2	желтый
	QS1	«ON» (вкл.)	А3, В3, С3	желтый
	QS2	«OFF» (выкл.)	А4, В4, С4	желтый
	QS3	«ON» (вкл.)
УБП	СВ	«Выключен»	Индикатор (1) выпрямителя	погашен
	SW1	«MAINT»	Индикатор (2) цепи батарей	погашен
			Индикатор (3) цепи байпаса	погашен
			Индикатор (4) инвертора	погашен
			Индикатор (5) выхода	погашен
			Индикатор (6) состояния STATUS	погашен
БШ	QF3	«Выключен»

3.3.2 Порядок переключения при проверке УБП-ПН мощностью 40 кВА и 60 кВА

- нажать и удерживать не менее 2 секунд кнопку «INVERTER OFF» на панели управления оператора шкафа УБП (см. рис.3 технологической карты № 11.3.1.1). Индикатор (4) инвертора выключится, индикатор (6) аварии/предупреждения загорается желтым цветом и звучит аварийный сигнал. Питание нагрузки переключится на цепь байпаса, а инвертор выключится. При дальнейших действиях перевод переключателей Q1, Q2, Q3 и Q5 на УБП из одного положения в другое осуществлять с интервалом времени не менее 3 секунд.

- установить выключатель Q3 байпаса для технического обслуживания в положение «Включен»;

- установить выключатель Q2 цепи байпаса в положение «Выключен»;

- установить входной Q1 и выходной Q5 выключатели поочередно в положение «Выключен». Нагрузка питается от внешней сети по цепи байпаса для технического обслуживания шкафа УБП, силовые узлы и цепи его управления отключены;

- установить размыкатель цепи батарей QF3 в положение «Выключен».

Положение органов управления и состояние индикаторов мнемосхем на шкафах УБП в «Режиме байпаса для технического обслуживания» представлено в таблице 2.











Таблица 2

УБП-ПН (40…60 кВА)	Органы управления		Индикаторы мнемосхемы
	Обозначение	Положение	Обозначение индикаторов	Состояние
ШВБ	QF1	«Включен»	А1, В1, С1	желтый
	QF2	«Включен»	А2, В2, С2	желтый
	QS1	«ON» (вкл.)	А3, В3, С3	желтый
	QS2	«OFF» (выкл.)	А4, В4, С4	желтый
	QS3	«ON» (ВКЛ.)
УБП	Q1	«Выключен»	Индикатор (1) выпрямителя	погашен
	Q2	«Выключен»	Индикатор (2) цепи батарей	погашен
	Q3	«Включен»	Индикатор (3) цепи байпаса	погашен
	Q5	«Выключен»	Индикатор (4) инвертора	погашен
			Индикатор (5) выхода	погашен
			Индикатор (6) авария/предупреждение	погашен
БШ	QF3	«Выключен»

3.4 Порядок переключение УБП из «Режима байпаса для технического обслуживания» в «Режим внешнего байпаса»

Убедившись, что УБП работает в «Режиме байпаса для технического обслуживания», произвести переключение питания нагрузки УБП-ПН в «Режим внешнего байпаса», для чего выполнить действия:

- открыть переднюю дверь ШВБ;

- установить рубильник QS2 в положение «Включен»;

- установить поочередно рубильники QS3 и QS1 в положение «Выключен»;

- отключить аккумуляторную батарею путем установки на БШ автоматического выключателя батарей QF3 в положение «Выключен».

Нагрузка УБП без прерывания питания переключится на питание по цепи внешнего байпаса ШВБ, а шкаф УБП полностью отключается от внешней сети (светодиодные индикаторы 1÷6 на мнемосхеме шкафа УБП (рис.3 технологической карты № 11.3.1.1) погашены.

Светодиодные индикаторы А1, В1, С1 и А2, В2, С2 на мнемосхеме ШВБ (рис.2 технологической карты № 11.3.1.1) светятся желтым светом, а светодиодные индикаторы А3, В3, С3 и А4, В4, С4 – погашены.

Функциональные схемы УБП-ПН, иллюстрирующие взаимосвязь основных узлов и оборудования мощностью от 10 кВА до 30 кВА и 40 кВА, 60 кВА, представлены на рис.1 и рис.2, соответственно.



Рис.2. Функциональная схема шкафа УБП (от 10 кВА























Вход УБП

~      =

=      ~

                                                                                Выход УБП









 Нейтраль

         (N)

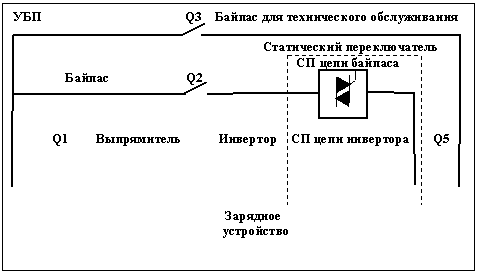

Рис.2. Функциональная схема шкафа УБП (40 кВА и 60 кВА)

3.5 В местах отключения напряжения УБП (рубильники QS3, QS1 ШВБ и автоматический выключатель QF3 в БШ) вывесить запрещающие плакаты «Не включать. Работают люди».

3.6 Убедившись с помощью указателя напряжения или по показаниям вольтметра в отсутствии на токоведущих частях шкафа УБП переменного и постоянного напряжения, приступить к работе. При этом перед вскрытием внутренних защитных панелей шкафа УБП необходимо подождать в течение 5 минут для разряда конденсаторов.

4 Внешний осмотр и наружная чистка шкафов УБП-ПН, аккумуляторов, проверка напряжения аккумуляторной батареи, проверка работы вентиляторов

4.1 Внешний осмотр и наружная чистка шкафов УБП-ПН

4.1.1 Внешний осмотр УБП-ПН предусматривает оценку внешнего состояния: шкафов, силовых узлов и блоков, разъёмов и проводов, а также надежности их крепления.

При выполнении работ следует учесть, что в шкафу ШВБ (на входных и выходных клеммах разъемов Х1 и Х2, автоматических выключателей QF1 и QF2, изолирующих трансформаторов Т1 и Т2, рубильника QS2, а также входных клеммах рубильников QS1 и QS3) и в шкафу БШ (в цепи АБ и на клеммах автоматического выключателя «QF3»), где присутствует опасное для жизни человека напряжение, можно производить только проверку надежности крепления контактных соединений инструментом с диэлектрическими рукоятками.

4.1.2 Открыть шкафы УБП, ШВБ и БШ и визуально проверить состояние конструкций (на отсутствие в их перекосов и трещин), защитных панелей, дверей и их запорных устройств, состояние цоколя и ножек шкафов.

4.1.3 В шкафах УБП-ПН не должно быть поврежденных элементов, кабелей с поврежденной изоляцией и отсоединенных разъемов. Проверить отсутствие посторонних предметов внутри шкафов и на корпусе шкафа УБП (вблизи вентиляционных отверстий), температурный режим и работу кондиционера, функционирование естественной или принудительной вентиляции в помещении, где расположен УБП-ПН и аккумуляторные батареи.

4.1.4 Проверить состояние органов управления и средств индикации в шкафу УБП.

4.1.5 Проверить состояние галетных переключателей, автоматических выключателей и рубильников:

- автоматического выключателя «СВ1» и галетного переключателя «SW1» в УБП мощностью от 10 кВА до 30 кВА;

- выключателей «Q1», «Q2», «Q3» и «Q5» в УБП-ПН мощностью 40 кВА и 60 кВА.

При проверке следует убедиться:

- в надежности крепления прибора к конструкции шкафа и при необходимости закрепить;

- в четкости переключения путем нескольких переводов (2-х – 3-х) рукоятки из одного положения в другое и обратно, которое должно происходить без заеданий, фиксация рукоятки должна быть ощутимой в каждом положении.

При проверке коммутационного оборудования категорически запрещается переключение рубильников QS1-QS3 и автоматических выключателей QF1 и QF2 в ШВБ, что может привести к обесточиванию нагрузки. Состояние автоматических выключателей «QF1» и «QF2», рубильников «QS1», «QS2» и «QS3» в ШВБ проверяется со снятием напряжения с питающей установки при производстве работ по пункту 11.1.4 Приложения 1 к Инструкции по технической эксплуатации устройств и систем сигнализации, централизации и блокировки (СЦБ) (ЦШ-720-09).

4.1.6 Внешний осмотр оборудования в шкафах УБП-ПН.

Открыть двери шкафов и проверить визуально состояние силовых узлов и блоков на отсутствие механических дефектов и следов перегрева. Особое внимание необходимо уделить силовым блокам выпрямителя и инвертора в шкафу УБП.

4.1.7 Проверить надежность крепления силовых узлов и блоков в конструкции шкафа путем легкого механического воздействия (покачивания). В случае обнаружения люфтов следует произвести подтяжку фиксирующих винтов, используя для этого отвертку или торцевые (накидные) ключи.

4.1.8 Проверить состояние и надежность крепления кабельных разъёмов и клеммных соединений в шкафу УБП. Проверку производить визуально, в сочетании с легким механическим воздействием (путем покачивания) на разъем. Особое внимание необходимо уделить надежности подключений силовых, сигнальных и управляющих проводов:

- к входным (mA, mB, mC, N) и выходным (oA, oB, oC, N) клеммам ;

- к входным (обесточенным) контактам подключения аккумуляторной батареи шкафа УБП ("+","N","-" для УБП 10-30 кВА или "+","-" для УБП 40, 60 кВА). Обесточивание этих контактов обеспечивается установкой автоматического выключателя «QF3» в БШ в положение «Выключен».

В случае обнаружения люфтов в проверяемых разъемах следует произвести подтяжку фиксирующих винтов, используя для этого отвертку с изолирующей рукояткой.

4.1.10 Проверить состояние монтажных проводов силовых, управляющих и сигнальных цепей, цепей аварийного выключения УБП. Монтажные провода должны быть без скруток и спаек, иметь исправную изоляцию, аккуратно уложены и надежно закреплены.

При необходимости произвести перезаделку проводов и
кабельных жил.

4.1.11 Проверить состояние цепей заземления шкафов УБП-ПН. При проверке следует обратить внимание на отсутствие механических повреждений заземляющих проводников и надежность их крепления к каждому шкафу УБП-ПН и к контуру защитного заземления объекта. При необходимости – произвести затяжку ослабленных болтовых контактов.

4.1.12 Произвести чистку внешних поверхностей шкафа УБП, защитных панелей и кожухов, органов управления и средств индикации.

Для чистки металлизированных поверхностей разрешается использование чистящих растворов, не содержащих аммиак и спирт. Очистку следует производить мягкой тканью без ворса, смоченной чистящим средством.

Для чистки пластиковых поверхностей и экрана ЖК-монитора используется мягкая сухая ткань; если загрязнение сильное, то допускается применение безабразивных нейтральных очистителей, не содержащих аммиак и спирт.

Не допускается наносить чистящие растворы непосредственно на очищаемые поверхности, так как это может привести к их необратимым повреждениям, а также попаданию растворов на токопроводящие элементы.

4.1.13 Чистку от пыли и грязи внутренних поверхностей, вентиляционных отверстий и доступных элементов оборудования шкафов УБП и ШВБ (жгутов, клемм, плат с электронными компонентами) произвести методом выдувания сжатым воздухом, пыль удалить с помощью пылесоса с пластмассовым наконечником на шланге.

Запрещается прикасаться насадкой пылесоса к средствам управления и индикации, клеммным блокам и проводам для предотвращения их повреждения, а также не допускается использование металлических насадок на шланг пылесоса.

4.2 Внешний осмотр и наружная чистка аккумуляторов, проверка напряжения аккумуляторной батареи

4.2.1 Произвести осмотр аккумуляторной батареи. При проверке батареи необходимо соблюдать особую осторожность, так как на полюсах аккумуляторной батареи присутствует опасное для жизни человека напряжение более 400 В постоянного тока. Работа на аккумуляторной батарее производится строго в два лица.

4.2.2 Проверить визуально состояние корпусов батарей на отсутствие в них механических повреждений, вздутий и протечек электролита. При обнаружении протечки электролита или раздутия корпуса батареи, производится замена ее установленным порядком.

4.2.3 Проверить визуально состояние полюсов батарей на отсутствие в них механических изломов выводов, трещин цоколей и признаков окисления. При обнаружении изломов выводов полюсов и (или) трещин их цоколей производится замена батареи. При обнаружении признаков окисления на полюсах батарей следует их очистить сухой тканью (диэлектрической кистью-флейцем) и смазать техническим вазелином.

4.2.4 При наличии загрязнения аккумуляторов батареи следует произвести их чистку в соответствии с п. 4.1.13 методом выдувания сжатым воздухом и удаления пыли с помощью пылесоса с пластмассовым наконечником на шланге.

4.2.5 Проверить величину напряжения аккумуляторной батареи переносным измерительным прибором или на встроенном дисплее УБП (порядок проверки приведен в технологической карте №11.3.1.1).

Если есть возможность (клеммы группы аккумуляторов расположены в крайнем от двери шкафа ряду), измерить напряжения с помощью переносного измерительного прибора между одинаковым количеством (группой) последовательно соединенных аккумуляторов, размещенных как правило на каждой полке БШ (аккумуляторного отсека шкафа УБП).

Результаты считать положительными, если напряжения всех групп отличаются не более 1% (применительно к аккумуляторным батареям фирмы UASA), а их суммарное напряжение составит более 400 В. В противном случае доложить диспетчеру дистанции СЦБ о необходимости замены батареи.

5 Проверка работоспособности УБП-ПН

5.1 Порядок переключения УБП-ПН в «Нормальный режим» и проверка его работы

5.1.1 Переключение питания нагрузки УБП-ПН из «Режима внешнего байпаса» в «Нормальный режим» производится в два этапа:

- произвести переключение УБП-ПН из «Режима внешнего байпаса» в «Режим байпаса для технического обслуживания»;

- произвести переключение УБП-ПН из «Режима байпаса для технического обслуживания» в «Нормальный режим»;

5.1.2 Для переключения УБП-ПН из «Режима внешнего байпаса» в «Режим байпаса для технического обслуживания» необходимо выполнить следующие действия:

- установить в БШ автоматический выключатель батарей QF3 в положение «включен»;

- включить поочередно рубильники QS3 и QS1;

- выключить рубильник QS2.

Питания нагрузки УБП перейдет в «Режим байпаса для технического обслуживания».

Положение органов управления и состояние индикаторов мнемосхем на шкафах УБП в данном режиме работы должны соответствовать приведенным в таблицах 2 и 3 данной технологической карты.

5.1.3 Для переключения УБП из «Режима байпаса для технического обслуживания» в «Нормальный режим» необходимо выполнить следующие действия:

5.1.3.1 Для УБП-ПН мощностью от 10 кВА до 30 кВА

Установить входной выключатель СВ в положение «Включен» (галетный переключатель SW1 остается в положении «MAINT» (ОБСЛУЖИВАНИЕ). В этом случае звучит сигнал звуковой сигнализации УБП, на ЖК-дисплее шкафа УБП появляется изображение «окна по умолчанию», а на его мнемосхеме индикатор (6) состояния STATUS загорается желтым светом. Звуковой сигнал можно отключить нажатием и удержанием в течение 2 секунд кнопки «SALENCE ON/OFF».

В течение 1,5-2 минут осуществляется автоматическое тестирование сопротивления изоляции электрических цепей УБП-ПН, по окончании которого состояние индикаторов мнемосхем шкафов УБП-ПН соответствует состоянию, приведенному в таблице 3. В данном случае УБП-ПН работает в «Режиме байпаса для технического обслуживания»:

Таблица 3

УБП-ПН	Обозначение индикаторов	Состояние
ШВБ	А1, В1, С1	желтый
	А2, В2, С2	погашен
	А3, В3, С3	желтый
	А4, В4, С4	желтый
УБП	Индикатор (1) выпрямителя	погашен
	Индикатор (2) цепи батарей	погашен
	Индикатор (3) цепи байпаса	красный
	Индикатор (4) инвертора	погашен
	Индикатор (5) выхода	зеленый
	Индикатор (6) состояния STATUS	желтый

Перед выполнением каждого переключения галетного переключателя SW1 необходимо выдержать паузу не менее трех секунд после предыдущего переключения.

Установить галетный переключатель SW1 в положение «TEST». Контактор цепи байпаса автоматически замкнется и на ЖК-дисплее появится изображение экрана запуска. Во время запуска выпрямителя его индикатор выпрямителя (1) на мнемосхеме УБП находится в мигающем режиме. После выхода выпрямителя на нормальный режим (до 30 сек), этот индикатор непрерывно горит зеленым светом (не поворачивать галетный переключатель SW1 ни в какое другое положение, пока индикатор выпрямителя (1) не прекратит мигать и не установится в положение непрерывного свечения зеленым светом).

После завершения процесса тестирования и запуска инвертора шкафа УБП светодиоды мнемосхем УБП-ПН должны находиться в состоянии, указанном в таблице 4:

Таблица 4

УБП-ПН	Обозначение индикаторов	Состояние
ШВБ	А1, В1, С1	желтый
	А2, В2, С2	желтый
	А3, В3, С3	желтый
	А4, В4, С4	желтый
УБП	Индикатор (1) выпрямителя	зеленый
	Индикатор (2) цепи батарей	погашен
	Индикатор (3) цепи байпаса	зеленый
	Индикатор (4) инвертора	погашен
	Индикатор (5) выхода	зеленый
	Индикатор (6) состояния STATUS	желтый

В данном случае УБП-ПН работает в режиме «Байпаса для технического обслуживания» и на его выход поступает напряжение от источника внешней сети через ШВБ и цепь байпаса для технического обслуживания УБП.

Установить галетный переключатель SW1 в положение «BYPASS». В данном случае УБП-ПН работает в «Режиме байпаса» и на его выход поступает напряжение от источника внешней сети через ШВБ и цепь байпаса шкафа УБП. Светодиоды мнемосхемы на УБП-ПН будут находиться в состоянии, указанном в таблице 5.









Таблица 5

УБП-ПН	Обозначение индикаторов	Состояние
ШВБ	А1, В1, С1	желтый
	А2, В2, С2	желтый
	А3, В3, С3	желтый
	А4, В4, С4	желтый
УБП	Индикатор (1) выпрямителя	зеленый
	Индикатор (2) цепи батарей	погашен
	Индикатор (3) цепи байпаса	зеленый
	Индикатор (4) инвертора	погашен
	Индикатор (5) выхода	зеленый
	Индикатор (6) состояния STATUS	желтый

         Установить переключатель SW1 в положение «NORMAL» и нажать кнопку «INVERTER ON», удерживая ее не менее 2 секунд. Начнется запуск инвертора, при котором индикатор (4) инвертора горит зеленым цветом в мигающем режиме. По готовности инвертора индикатор (3) байпаса погаснет, а индикаторы инвертора (4) и выхода (5) горят непрерывно зеленым светом, а шкаф УБП переключает свой выход с цепи байпаса на инвертор. В этом случае УБП-ПН работает в «Нормальном режиме». Светодиоды мнемосхем УБП-ПН находятся в состоянии, указанном в таблице 6:

Таблица 6

УБП-ПН	Обозначение индикаторов	Состояние
ШВБ	А1, В1, С1	желтый
	А2, В2, С2	желтый
	А3, В3, С3	желтый
	А4, В4, С4	желтый
УБП	Индикатор (1) выпрямителя	зеленый
	Индикатор (2) цепи батарей	погашен
	Индикатор (3) цепи байпаса	погашен
	Индикатор (4) инвертора	зеленый
	Индикатор (5) выхода	зеленый
	Индикатор (6) состояния STATUS	зеленый

5.1.3.2 Для УБП-ПН мощностью 40 кВА и 60 кВА

Установить выключатель входа байпаса Q2 и выходной выключатель Q5 в положение «Включен». Активизируется ЖК-дисплей. После завершения процесса инициализации на выходе шкафа УБП появится сетевое напряжение, поступающее по цепи байпаса. На передней панели шкафа УБП загораются зеленым светом индикаторы байпаса и выхода. Светодиоды мнемосхем УБП находятся состоянии, указанном в таблице 7.





Таблица 7.

УБП-ПН	Обозначение индикаторов	Состояние
ШВБ	А1, В1, С1	желтый
	А2, В2, С2	желтый
	А3, В3, С3	желтый
	А4, В4, С4	желтый
УБП	Индикатор (1) выпрямителя	зеленый
	Индикатор (2) цепи батарей	красный
	Индикатор (3) цепи байпаса	зеленый
	Индикатор (4) инвертора	погашен
	Индикатор (5) выхода	зеленый
	Индикатор (6) аварии/предупреждения	желтый

Установить выключатель Q1 входа выпрямителя в положение «Включен». Начинается запуск выпрямителя, в процессе которого индикатор (1) выпрямителя горит зеленым цветом в мигающем режиме. После выхода выпрямителя в нормальный режим (примерно через 30 сек.) его индикатор непрерывно горит зеленым цветом.

Установить выключатель Q3 байпаса для технического обслуживания в положение «Выключен».

Установить в БШ автоматический выключатель батарей QF3 в положение «ВКЛЮЧЕН». После определения контрольными схемами на шкафеУБП наличия подключения АБ и их пригодности к использованию и через несколько секунд после начала действия зарядного устройства индикатор (2) цепи АБ погаснет.

Нажать кнопку «INVERTER ON», удерживая ее не менее 2 секунд. Начинается запуск инвертора и процесс его синхронизации с частотой напряжения на входе байпаса, при котором индикатор (4) инвертора находится в мигающем режиме. По достижении готовности инвертора выход шкафа УБП переключается с цепи байпаса на инвертор. Индикатор (3) байпаса погаснет, а индикатор (4) инвертора горит непрерывно зеленым цветом. Убедиться, что в правом верхнем углу экрана ЖК-дисплея отсутствует надпись «Внимание». Теперь УБП-ПН работает в «Нормальном режиме» и на его выход поступает напряжение от инвертора шкафа УБП через ШВБ. Светодиодные индикаторы должны находиться в состоянии, указанном в таблице 8.















Таблица 8

УБП-ПН	Обозначение индикаторов	Состояние
ШВБ	А1, В1, С1	желтый
	А2, В2, С2	желтый
	А3, В3, С3	желтый
	А4, В4, С4	желтый
УБП	Индикатор (1) выпрямителя	зеленый
	Индикатор (2) цепи батарей	погашен
	Индикатор (3) цепи байпаса	погашен
	Индикатор (4) инвертора	зеленый
	Индикатор (5) выхода	зеленый
	Индикатор (6) аварии/предупреждения	зеленый

5.1.4 Если индикация на шкафах не соответствует нормальному режиму работы УБП-ПН, следует проанализировать состояние индикаторов согласно Руководству по эксплуатации УБП-ПН и принять меры по его восстановлению, а при невозможности – доложить диспетчеру ШЧД и перевести в режим работы «Внешний байпас».

5.2 Проверка работы вентиляторов

Убедившись в нормальной работе УБП-ПН, проверить работу его вентилятора. Признаками нарушения нормальной работы вентилятора является сильное гудение, наличие нехарактерных шумов, неравномерность вращения, биение, повышение температуры корпуса.

При обнаружении любого из перечисленных признаков, во избежание выхода из строя УБП необходимо перевести УБП в режим внешнего байпаса и сообщить о неисправности вентиляторов УБП диспетчеру дистанции СЦБ (ШЧД).

После окончания работ и проверки работоспособности УБП-ПН сделать запись в Журнале осмотра.

Пример записи:

Осмотр, чистка и проверка работоспособности устройства бесперебойного питания закончены. Питание устройств автоматики и телемеханики переведено на устройство бесперебойного питания. Устройства проверены, работают нормально.

ШН

ДСП

6 Оформление результатов

О выполненной работе сделать запись в «Журнале проверки питающей установки» с указанием устраненных недостатков, а также в журнале формы ШУ-2.
