ЦШ ОАО «РЖД»

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 11.3.1.2

Устройства электропитания.

Устройство бесперебойного питания (УБП)

Выполняемая работа

Проверка работы УБП серии «SitePro» по показаниям измерительных приборов

 и средств встроенного диагностирования

Средства технологического оснащения: ампервольтомметр ЭК-2346, мультиметр В7-63 или другие измерительные приборы аналогичные по характеристикам, комплект ключей от запорных устройств шкафов УБП и внешних шкафов коммутации, руководство по эксплуатации УБП, диэлектрические коврики, переносные осветительные приборы

1 Общие указания

1.1 Настоящая технологическая карта распространяется на устройства бесперебойного питания серии «SitePro» (далее УБП).

1.2 Проверка работы УБП осуществляется по показаниям средств встроенного диагностирования.

При необходимости для проведения измерений применяются переносные измерительные приборы. Измерительные приборы должны иметь отметку о поверке.

1.3 Переключение питающих фидеров при необходимости следует выполнять в свободное от движения поездов время, после согласования с дежурным по станции (поездным диспетчером).

2 Меры безопасности

2.1 Меры безопасности при выполнении проверки работы УБП по показаниям измерительных приборов и средств встроенного диагностирования должны соответствовать требованиям раздела III, пункта 5.1 раздела V «Правил по охране труда при техническом обслуживании и ремонте устройств сигнализации, централизации и блокировки в ОАО «РЖД», утвержденных Распоряжением ОАО «РЖД» от 30.09.2009 г. №2013р.

2.2 Работа проводится без снятия напряжения с питающей установки, в порядке текущей эксплуатации с оформлением записи в оперативном журнале.

2.3 Работа выполняется электротехническим персоналом, имеющим группу по электробезопасности при работе в электроустановках до 1000 В не ниже III, перед началом работ проинструктированным установленным порядком.

2.4 Измерения переносными измерительными приборами должны производиться в два лица. Подключение и отключение переносных измерительных приборов под напряжением допускается при наличии на проводах специальных наконечников с изолирующими рукоятками.

2.5 Работы необходимо выполнять стоя на диэлектрических ковриках, при изъятии и установке предохранителей под напряжением – в защитных очках.

Прежде чем приступить к работе, необходимо проверить коврики на отсутствие механических повреждений.

2.6 Место работ должно иметь достаточное для их производства освещение. При необходимости следует применять переносные осветительные приборы.

3 Проверка работы УБП по показаниям средств индикации и по показаниям ЖК-дисплея

3.1 УБП состоит из следующих основных частей:

- шкаф устройства бесперебойного питания (УБП);

- шкаф оборудования УБП (ШОУ), включающий в себя приборы токовой защиты FUFU9, изолирующий трансформатор TV и трехпозиционный ручной переключатель для отключения нагрузки, подключения УБП и включения внешнего ручного байпаса;

- батарейный шкаф (БШ) с аккумуляторной батареей на 400 В.

3.2 Проверка электрических параметров

3.2.1 Проверка электрических параметров УБП производится по показаниям ЖК-дисплеев в режиме «Измерения».

3.2.2 Перед просмотром электрических параметров убедиться, что система УБП работает в нормальном (штатном) режиме (см. таблицу 1).

Таблица 1

Индикатор

Назначение

Состояние

Остановка работы

Включается за 3 мин. (по умолчанию) до окончания времени автономной работы

Выключен



Общая тревога

Мигает, если одна или более тревог активны

Выключен

Работа в штатном режиме

Включен

3.2.3 Для входа в режим измерения необходимо нажать кнопку «Измерения» (рисунок 1).

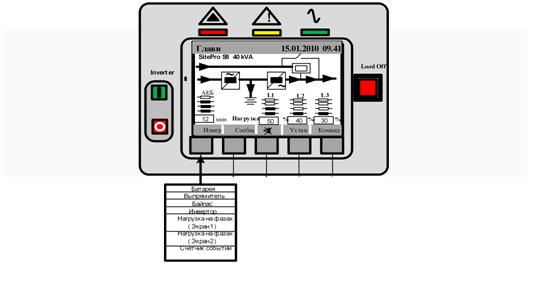

Рисунок 1.Активация функции «Измерение»

На ЖК-дисплее отражается информация о режиме работы УБП в текущее время.

3.2.4 Далее поочередно путем нажатия кнопок 1 и 2, выводятся все экраны с электрическими параметрами переменного и постоянного тока, а также статистика работы УБП (рисунок 2).

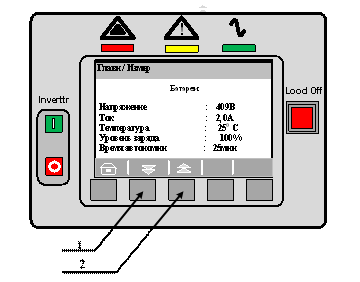

Рисунок 2. Кнопки вывода экранов информации электрических параметров УБП.

3.2.5 В процессе проверки электрических параметров просмотреть следующие экраны:

 - экран параметров батареи;

 - экран параметров выпрямителя;

 - экран параметров байпаса;

 - экран параметров инвертора;

 - экран 1 нагрузки по фазам;

 - экран 2 нагрузки по мощности;

 - экран счетчика событий.

Допустимые значения параметров УБП представлены в таблицах 2÷8.

Таблица 2.

п/п

Параметр

Назначение параметра



Допустимые пределы параметра

1

2

3

4

Экран «Батарея»

 (проверка проводится на каждом УБП)

1.

Напряжение батареи

Напряжение в режиме подзаряда

405-436В*

2.

Ток заряда

(+) ток заряда

(–) ток разряда

Текущее значение (А)

3.

Температура

Температура воздуха в батарейном кабинете

15-25оС

**4.

Уровень заряда

Уровень заряда батареи при автономной работе УБП

Текущее значение

(%),

но не менее 60%

**5.

Время автономии

Время при автономной работе УБП от батареи при текущей нагрузке

Текущее значение

(мин)

Примечание: *при условии, что температура батареи не превышает 250С.

**измерения по п/п 4;5 проводятся при проверке автономной работы УБП от батареи (см. технологическую карту № 11.3.3.2) или при сервисном обслуживании

Таблица 3.

п/п

Параметр

Назначение параметра

Допустимые пределы параметра

Экран «Выпрямитель»

(проверка проводится на каждом УБП)

1.

Частота

Частота на входе выпрямителя

50±5 Гц

2.

L 12

Линейное входное напряжение

1Ф-2Ф

380+10/-15В

3.

L 23

Линейное входное напряжение

2Ф-3Ф

380+10/-15В

4.

L 31

Линейное входное напряжение

3Ф-1Ф

380+10/-15В

5.

U dc

Напряжение на выходе выпрямителя

405-436В*

*6.

I dc1

Выходной ток выпрямителя в начале заряда (не более)

Текущее значение (А)









Таблица 4.

п/п

Параметр

Назначение параметра



Допустимые пределы параметра

Экран «Входная сеть»

(проверка проводится на каждом УБП)

1.

Частота

Частота на входе байпаса

50±5 Гц

2.

L1

Напряжение

фазы 1- N

220 В±10%

3.

L2

Напряжение

фазы 2- N

220 В±10%

4.

L3

Напряжение

фазы 3- N

220 В±10%

5.

Состояние байпаса

Информация о состоянии байпаса

Байпас свободен





Таблица 5.

п/п

Параметр

Назначение параметра



Допустимые пределы параметра

Экран «Инвертора»

(проверка проводится на каждом УБП)

1.

Частота

Частота на выходе инвертора

50±0,5Гц

2.

L1

Напряжение фазы 1- N

220 В ±2%

3.

L2

Напряжение фазы 2- N

220 В ±2%

4.

L3

Напряжение фазы 3- N

220 В ±2%

5.

Т

Температура инвертора

Текущая температура но не более 800С

6.

Состояние синхронизации инвертора

Информация о синхронизации инвертора с входной сетью

Синхронизирован / не синхронизирован

Примечание: при температуре 800С и более активируется сигнал «Тревога» и по истечении 3 мин. УБП переключается на автоматический байпас, если сеть байпаса в допуске.

Таблица 6.

Экран 1 «Нагрузка системы»

(проверка проводится на одном из УБП)

п/п

*Напряжение

на фазах

(текущее значение)

*Токи по фазам

(текущее значение)

% нагрузки от номинальной мощности системы УБП

1.

L1

Напряжение 1ф - N

Ток фазы1

Текущее значение,

но не более 100%

2.

L2

Напряжение 2ф - N

Ток фазы 2

3.

L3

Напряжение 3ф - N

Ток фазы 3

4.

Нагрузка на инверторе

Состояние системы

Примечание: * величина тока по фазам не должна превышать для УБП: 20кВА – 30А; 15кВА – 28А. Напряжения по фазам должны соответствовать значениям, приведенным в таблице 5.



Таблица 7.

Экран 2 «Нагрузка системы»

(проверка проводится на одном из УБП)

п/п

Активная мощность по фазам (kW)

(текущее значение)

Полная мощность

(kVA)

(текущее значение)

*% нагрузки от номинальной мощности системы УБП

1.

L1



Активная мощность по фазе 1

Полная мощность по фазе 1



Текущее значение

2.

L2



Активная мощность по фазе 2

Полная мощность по фазе 2



Текущее значение

3.

L3

Активная мощность по фазе 3

Полная мощность по фазе 3



Текущее значение

4.

Нагрузка на инверторе

Состояние системы

Примечание: * % нагрузки от номинальной мощности системы УБП не должен превышать 100%.

Таблица 8.

Экран «Статистики»

(проверка проводится на одном из УБП)

п/п

Параметр

Назначение параметра



1.

Количество отказов сети на входе байпаса УБП

Подсчет количество отказов сети на входе байпаса

2.

Количество отказов сети на входе выпрямителя УБП

Подсчет количество отказов сети на входе выпрямителя

3.

Перегрузка (количество случаев)

Подсчет количество перегрузок (превышение номинальной мощности УБП)

4.

Время работы инвертора (час)

Подсчет времени работы УБП (от инвертора)

5.

Время работы УБП (час)

Подсчет общего времени работы УБП

При выходе параметров УБП за предельные значения, указанные в таблицах 2÷5 необходимо принять меры к определению и устранению причины.

3.3 Просмотр журнала сообщений и тревог

3.3.1 Просмотр производится по показаниям ЖК-дисплея в режиме экрана «Тревоги и сообщения».

3.3.2 Для просмотра журнала тревог  и сообщений необходимо нажать кнопку «Сообщения», выбирать режим «пользовательский» и произвести вход в режим отображения журнала сигналов тревог и сообщений (рис. 3).

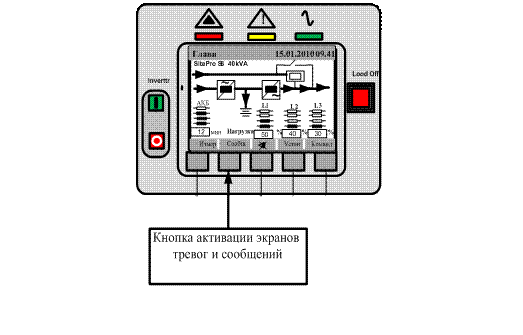

Рисунок 3. Кнопка активации экранов «Тревог и Сообщений»

3.3.3 В этом режиме ЖК-дисплей показывает ряд экранов, содержащих информацию о последних 255 событиях, по два событию на каждый экран (уровень 1, пользовательский).

3.3.4 После установки пользовательского режима с помощью кнопок прокрутки, перехода и подтверждения открываем нужный экран событий (см. таблицу 9).

В данном режиме кнопки выполняют следующие функции:



Возврат на домашнюю страницу.

Прокрутка назад к предыдущему экрану.

Прокрутка вперед к следующему экрану.

r

Переход вперед к следующему событию.

s

Переход назад к предыдущему событию.

8

Подтверждение деланного выбора



Таблица 9.

п/п

Параметр

Назначение параметра

Экран «Событий»

(проверка проводится на одном УБП)

1.

NR

порядковый номер события

2.

Дата и точное время

Дата и время события

3.

C

Кодовый номер события

4.

S

Код состояния УБП



3.3.5 По четырехзначному коду событий (тревог или сообщений) на ЖК-дисплее определяется их содержание и принимается соответствующее решение по определению и устранению причин(ы) (расшифровки кодов тревог или сообщений приведены в таблицах 10 и 11 в конце данной технологической карты).

Сигнал «Тревога» имеет акустическую и оптическую сигнализацию, что требует незамедлительного реагирования эксплуатационного штата, а сигналы «Сообщения» определяются только при просмотре ЖК-дисплея.

3.3.6 При поступлении сигнала «Тревога» необходимо незамедлительно принять меры к выявлению и устранению причин его возникновения, а при невозможности устранить самостоятельно и при угрозе отключения питания от УБП, перевести систему УБП на ручной байпас и доложить об этом диспетчеру дистанции сигнализации, централизации и блокировки.

При просмотре журнала «Тревог» следует обратить внимание на количество перегрузок УБП и стабильность сетей питания на входе байпаса и выпрямителя.

3.3.7 При выявлении периодического повторения одних и тех же «Сообщений» (более трех раз за одну неделю), необходимо проанализировать их причины. При невозможности устранения или определения причин неоднократного повторения, необходимо доложить об этом диспетчеру дистанции сигнализации, централизации и блокировки для принятия мер.

4 Оформление результатов

4.1 По результатам проверки сделать запись в Журнале проверки питающей установки с указанием устраненных недостатков и результатов измерений.

4.2 О выполненной работе сделать запись в журнале формы ШУ-2.

























Таблица 10.

Список кодов «Тревога»

Код

Тревога

Описание

4000

Потеряны установочные параметры

Произошел сбой настроек, и они были заменены на устанавливаемые по умолчанию.

4004

Неисправность УБП

Ведущий УБП определил отсутствие ведомого УБП, не определенного на шине связи, хотя выключатель Q1 все еще замкнут.

4006

Ошибка контрольной суммы шины JA

Высокое число ошибок в канале связи JA параллельной соединительной системной шины.

4007

Ошибка контрольной суммы шины JB

Высокое число ошибок в канале связи JВ параллельной соединительной системной шины.

4008

Шина JA

неисправна

Есть нарушение связи в канале JA параллельной соединительной системной шины.

4009

Шина связи неисправна

Соединительная шина связи неисправна или оборвана.

4010

Шина связи неисправна

Соединительная шина связи неисправна или оборвана.

4104

Предохранители батареи

Эта функция, при ее активизации на одном из релейных входов (режим защищен паролем), предупреждает пользователя о перегорании предохранителей или размыкании выключателя внешней батареи, определяемом при замыкании нормально разомкнутого контакта.

4106

Перегрев трансформатора выпрямителя

Датчик температуры внутри кожуха входного трансформатора указывает на перегрев. Возникает сигнал тревоги. Если выпрямитель выключен, не возможно его включить пока длится это состояние.

4110

Параметры сети на выпрямителе вне нормы

Входные параметры сети (напряжение, частота, или фаза) на выпрямителе вне допустимых пределов.

4115

Низкое напряжение батареи

Произошел разряд батареи до уровня «Прекратить работу» и по окончанию таймаута (по умолчанию – 3 минуты) инвертор будет выключен. Он автоматически стартует вновь, когда батарея зарядится до минимального значения времени автономии.

4116

Высокое напряжение батареи

Опасно высокая величина постоянного напряжения. Вызывает выключение инвертора. Инвертор автоматически стартует вновь, когда напряжение вернется в норму.

4117

Наличие тока утечки батареи на землю

Обнаружена утечка тока на землю в цепи постоянного тока.

4118

Плохая батарея

Во время теста батареи напряжение упало ниже критической отметки (зависит от настроек параметров). Тест батареи остановлен.



Продолжение таблицы 10.

Код

Тревога

Описание

4121

Сильная пульсация постоянного тока

В напряжении батареи присутствует большая переменная составляющая

4130

Включить выпрямитель или выключить УБП

Выпрямитель и инвертор выключены. Источник питания постоянного тока медленно разряжает батарею. Следует включить выпрямитель или отключить батарею во избежание её повреждения.

4140

Отсутствует управление выпрямителем

Напряжение в выпрямителе не достигло установленного уровня (возможна неисправность в цепи регулирования). Мигает СИД 3 на панели управления).

4301

Неисправность предохранителей инвертора

Сработали выходные предохранители инвертора (F5, F6, F7). Срабатывание определяется по индикаторам отключения. Инвертор может быть запущен вручную после замены предохранителей.

4304

К7 не закрывается

К7 не закрылся, несмотря на поданную команду. Сигнал подается дополнительным контактом. Нагрузка будет питаться от сети.

4305

К7 не открывается

К7 не открылся, не смотря на поданную команду. Сигнал подается дополнительным контактом. Нагрузка будет питаться от сети.

4308

Неисправность предохранителей постоянного тока

Сработал(-и) входные предохранитель(-ли) постоянного тока F1 на инверторе. Инвертор не может быть включен до замены предохранителей. Сигнал подается индикаторами отключения.

4309

Отказ схемы управления

Зарегистрировано аварийное состояние силовых модулей инвертора (перегрев или перегрузка). Инвертор отключается и не может быть запущен, пока активна эта авария.

4312

Напряжение инвертора вне допустимых пределов

Выходное напряжение инвертора выходит за рамки нормы, определенной параметром (+/-10%). Инвертор отключается.

4320

Определено превышение максимального тока моста инвертора (Is)

Определение превышения предела тока моста инвертора (Is), вызывающее отключение инвертора и последующее его включение. После 3 попыток инвертор выключается и может быть перезапущен вручную.

4340

Неисправность управления инвертором

Генератор ведомого УБП не синхронизирован с ведущим УБП, что вызывает отключение его инвертора. Если после перезапуска неисправность сохранится, индикатор СИД внутри символа инвертора на панели не светится, указывая на то, что этот инвертор не может больше поддерживать нагрузку.

4404

К6 не замыкается

К6 не замыкается, несмотря на поданную команду. Сигнал подается дополнительным контактом. Нагрузка не может поддерживаться электронным байпасом.



Продолжение таблицы 10.

Код

Тревога

Описание

4405

К6 не размыкается

К6 не размыкается, несмотря на поданную команду. Сигнал подается дополнительным контактом.

4406

Неисправность SSM

В линии статического переключателя обнаружен недопустимый ток, приводящий к размыканию контактора К6 на 10 секунд. После 3 срабатываний К6 останется открытым. Сброс тревоги может быть осуществлен с помощью сервисного параметра (требуется пароль).

4410

Параметры сети на байпасе вне допустимых пределов

Напряжение сети на байпасе вне нормы, определенной параметрами (+/-10%). К6 открывается, синхронизация с сетью запрещается и переключение на пита-ние от сети блокируется.

4420

К3 не замыкается

К3 не замыкается, не смотря на поданную команду, или предохра-нители батареи F8 / F9 либо переключатель Q3а не включен. Инвертор выключается. Он может быть перезапущен вручную, после снятия условий тревоги.

4421

К3 не размыкается

К3 не размыкается, не смотря на поданную команду, или предохранители батареи F8 / F9 либо переключатель Q3а не включен. Учтите что конденсаторы постоянного тока могут остаться заряженными.

4520

Отсутствует электропитание от инвертора

Нагрузка превысила 100%. Нагрузка остается включенной на питание от сети до тех пор, пока сигнал остается активным.

4530

Нагрузка блокирована на питание от электросети

Нагрузка была заблокирована на питание от электросети, т.к. было зафиксировано 3 переключения на питание от сети за короткий промежуток времени (30сек). Сеть будет разблокирована через промежуток времени (30 сек).

4531

Нагрузка переключена на сеть по сигналу детектора ошибок

Нагрузка переключена на питание от электросети, так как детектор ошибок зафиксировал возмущение в выходном напряжении.

4563

Аварийное выключение

Тревога при возник-новении аварийного отключения энергии внешним устройством защиты, соединенным с платой Интерфейса пользователя. В результате К6 и SSM (К3) открываются и инвертор и выпрямитель выключатся.

4570

Перегрузка

В УБП произошла более чем 125%-ная перегрузка инвертора или более чем 150%-ная перегрузка байпаса. При недоступности электросети начаты последовательные операции по выключению УБП. Время отключения зависит от степени перегрузки.




Окончание таблицы 10.

Код

Тревога

Описание


4571

Перегрузка: нагрузка на электросети

При доступности байпаса и перегрузке более чем 115%, нагрузка переключается на электросеть. Если нагрузка станет менее 100%, она будет автоматически переключена на инвертор.

4581

Инвертор и сеть не синхронизированы

Напряжения инвертора и сети не синхронизированы,что приведет к открытию К6.

4697

Перегрев батареи

Нагрев батареи превысил предельно допустимый уровень. Разблокируется значением параметра. (Только в сервисном режиме).

4698

Энергия батареи недостаточна

При перебое электросети и при реальной нагрузке время автономии меньше, чем время, требуемое для операций остановки (3 минуты).

4700

Низкое постоянное напряжение

Напряжение батареи находится на предельно низком допустимом уровне (Параметр U_MIN _CELL) Инвертор прекратит работу до тех пор, пока напряжение не повысится до уровня, указанного в Параметре U_NOM _CELL/

4900

Нагрузка блокирована на инверторе

Нагрузка заблокирована на инверторе после 3 переключений в течение 30 сек.. После таймаута (30 сек) байпас будет свободен.

4955

Перегрев

Зафиксирован перегрев инвертора. По истечении времени на остановку, инвертор выключится. Если электросеть доступна, нагрузка переключится на электросеть.

4998

Отключение нагрузки (перегрузка)

Отключение нагрузки после истечения времени тайм-аута отключения инвертора или байпаса (продолжительность зависит от % перегрузки)

4999

Отключение нагрузки (низкое напряжение батареи или перегрев)

Отключение нагрузки после истечения времени тайм-аута отключения инвертора или байпаса  с потерей сети из-за низкого напряжения батарей или перегрева.




Таблица 11.

Список кодов «Сообщения»

Код

Сообщение

Описание

4002

Перезагрузка программ

Микропроцессор обнаружил неправильную операцию. Он переключает нагрузку на электросеть и проводит перезагрузку программы. Инвертор автоматически рестартует и будет поддерживать нагрузку.

4111

Параметры электросети на выпрямителе в норме

Показатели входной электросети на выпрямителе вернулись в допустимые пределы (напряжение, частота, фаза).

4119

Начало теста батареи

Начало автоматического или ручного теста батареи. Выходное напряжение выпрямителя снижается до значений, указанных в параметрах.

4120

Останов теста батареи

Останов автоматического или ручного теста батареи. Выходное напряжение выпрямителя возвращается к плавающему напряжению.

4161

Выпрямитель включен

Выпрямитель получил команду “включиться”

4162

Выпрямитель выключен

Выпрямитель получил команду “выключиться” из-за: параметры входной сети вне нормы / EPO / UDC макс.

4163

Генератор включен

Интерфейс пользователя (Х1-11,12) получил сигнал включения ДГА. Режим работы зависит от установок параметров

4163

Генератор включен

Интерфейс пользователя (Х1-11,12) получил сигнал включения дизель-генератора. Режим работы зависит от установок параметров

4164

Генератор выключен

Интерфейс пользователя (Х1-11,12) получил сигнал выключение дизель-генератора. Функционирование байпаса зависит от настройки параметров.

4303

Инвертор не выключается

Инвертор не может быть выключен, т.к. нагрузка не может быть переключена на электросеть (низкое напряжение, нет синхронизации, байпас заблокирован).

4302

Инвертор не включается

Инвертор не включается по одной из следующих причин: перегрев / низкое напряжение батареи / предохранители инвертора / не размыкается К7 / высокое напряжение на батарее / низкое постоянное напряжение / EPO (аварийное отключение)

4361

Инвертор включен

С панели управления была активирована команда включить инвертор.

4362

Инвертор выключен

С панели управления была активирована команда выключить инвертор на или он был выключен автоматически по тревоге.

4411

Сеть питания байпаса в норме

Входная сеть байпаса снова вернулась в норму (напряжение, частота, фаза).

4500

Команда отключения нагрузки

Отключение нагрузки при открытии К6 или К7 из-за: EPO / Отключение нагрузки / Перегрузка / Операция выключения

4521

Отсутствие питания байпаса

При питании нагрузки через электронный байпас произошел перебой электросети или размыкание К6.



Окончание таблицы 11.

Код

Сообщение

Описание

4534

Многократное переключение

Зафиксировано 2 переключения нагрузки от инвертора на электросеть за короткий промежуток времени, установленный параметром (30 сек).

4535

Байпас заблокирован

Переключение на байпас запрещено из-за настроек параметров 30, 31 и 32. Контактор К6 разомкнут.

4536

Байпас свободен

Настройки параметров позволяют переключение на байпас. Контактор К6 может быть замкнут.

4561

Нагрузка отключена

Была нажата кнопка “load off” на панели управления УБП при включенном выходном выключателе Q1.

4562

Ручной байпас включен

Дополнительный контакт указывает на то, что ручной байпас Q2 был включен.

4564

Ручной байпас выключен

Дополнительный контакт указывает на то, что ручной байпас Q2 был выключен.

4567

Команда переключить нагрузку на сеть

Управляющий УБП получил команду переключить нагрузку на сеть.

4568

Команда перенести нагрузку на инвертор

Управляющий УБП получил команду переключить нагрузку на инвертор.

4580

Инвертор и сеть синхронизированы

Напряжение инвертора и байпаса сети синхронизированы.

4582

Команда не синхронизировать

Команда не синхрониизировать с эл.сетью, поскольку параметры сети байпаса вне нормы (4410) или так установлены .

4583

Команда синхронизировать

Команда синхрониизировать с эл.сетью, поскольку параметры сети байпаса в норме (4410) или так установлены.

4572

Снятие перегрузки

Снятие перегрузки по тревоге 4570.

4600

Команда «основной режим»

Режим SEM запрещен или наступило запрограммиро-ванное время окончания этого режима. УБП переходит в режим On-line, нагрузка подключена к инвертору.

4601

Команда «ждущий режим»

Режим SEM разрешен и в соответствии с временной программой УБП начинает работать в экономичном режиме, нагрузка подключена к сети через байпас.

4602

Q1 выключен

Дополнительный контакт указывает на то, что выходной выключатель Q1 был выключен.

4603

Q1 включен

Дополнительный контакт указывает на то, что выходной выключатель Q1 был включен.

4699

Невозможно запустить тест батареи

Невозможно запустить тест батареи (отложено):

 - отсутствует сеть на выпрямителе или байпасе

 - батарея заряжена не полностью

 - нагрузка менее 10% или более 80%

4763

Дистанционное управление включено

Инвертор можно включить или выключить дистанционно. Способ управления выбирается параметром (только сервисный режим):

0   =   только с панели управления;

1   =   только через порт интерфейса пользователя;

2   =   оба режима.

4764

Дистанционное управление выключено

Инвертор нельзя включить или выключить дистанционно.




Часовой пояс GMT +3, время: 20:38.
