1 Общие указания

1.1 Настоящая технологическая карта распространяется на устройства системы бесперебойного питания производства компании ООО «Президент-Нева «Энергетический центр»» УБП-ПН (далее УБП).

1.2 Проверка работы УБП-ПН осуществляется по показаниям средств встроенного диагностирования.

При необходимости для проведения измерений применяются переносные измерительные приборы. Измерительные приборы должны иметь отметку о поверке.

1.3 Переключение питающих фидеров при необходимости следует выполнять в свободное от движения поездов время, после согласования с дежурным по станции (поездным диспетчером).

2 Меры безопасности

2.1 Меры безопасности при выполнении проверки работы УБП-ПН по показаниям измерительных приборов и средств встроенного диагностирования должны соответствовать требованиям раздела III, пункта 5.1.10 раздела V «Правил по охране труда при техническом обслуживании и ремонте устройств сигнализации, централизации и блокировки в ОАО «РЖД», утвержденных Распоряжением ОАО «РЖД» от 30.09.2009 г. №2013р.

2.2 Работа производится без снятия напряжения с питающей установки, в порядке текущей эксплуатации с оформлением записи в оперативном журнале, электротехническим персоналом, имеющим группу по электробезопасности при работе в электроустановках до 1000 В не ниже III, перед началом работ проинструктированным установленным порядком.

2.3 Измерения переносными измерительными приборами должны производиться в два лица. Подключение и отключение переносных измерительных приборов под напряжением допускается при наличии на проводах специальных наконечников с изолирующими рукоятками.

2.4 Работы необходимо выполнять стоя на диэлектрических ковриках, при изъятии и установке предохранителей под напряжением – в защитных очках.

Прежде чем приступить к работе, необходимо проверить коврики на отсутствие механических повреждений.

2.5 Место работ должно иметь достаточное для их производства освещение. При необходимости следует применять переносные осветительные приборы.

3 Проверка работы УБП-ПН по показаниям измерительных  приборов и средств встроенного диагностирования

3.1 УБП-ПН предназначено для обеспечения бесперебойным электропитанием технических средств железнодорожной автоматики и телемеханики.

3.2 УБП-ПН состоит из следующих основных частей (рис. 1):

- шкаф устройства бесперебойного питания (УБП);

- шкаф внешнего байпаса (ШВБ);

- батарейный шкаф (БШ) с аккумуляторной батареей на 400 В.







                                             БШ                                 УБП                      ШВБ









Рис. 1. Вариант расположения шкафов УБП-ПН (вид с фронта)

3.3 Проверка работы УБП по текущему состоянию встроенных средств индикации и сигнализации

3.3.1 Шкаф внешнего байпаса имеет переднюю и заднюю двери, обе двери закрываются на ключ Передняя дверь обеспечивает доступ к органам управления и силовым элементам ШВБ, задняя дверь – к клеммным блокам.

На верхней монтажной панели, расположенной за передней дверью шкафа, установлены органы управления ШВБ и элементы индикации его состояния: входной (QF1) и выходной (QF2) автоматические выключатели; рубильники (QS1… QS3);  мнемосхема (рис. 2).

Мнемосхема обеспечивает пользователя светодиодной индикацией о наличии напряжений на входе/выходе ШВБ и на входе/выходе УБП.

Автоматические выключатели QF1 и QF2 обеспечивают подключение УБП-ПН к внешней сети и нагрузке, а также защиту от перегрузок и коротких замыканий.





                           ШВБ                                             QS2



                                   QF1              QS1         Внешний байпас        QS3                 QF2

     Вход     А1                     T1                                                                              T2                        А2   Нагрузка

                    В1                                                                                                                                     В2

                     С1            RU1                А3    В3 С3                         А4   В4 С4                RU2           С2









                                                             Вход                                    Выход



Рис. 2. Мнемосхема ШВБ

Автоматические выключатели QF1 и QF2 обеспечивают подключение УБП-ПН к внешней сети и нагрузке, а также защиту от перегрузок и коротких замыканий.

Рубильники QS1÷QS3 предназначены для коммутации внутренних силовых цепей ШВБ с целью обеспечения требуемого режима его работы.

За нижней монтажной панелью расположены изолирующие трансформаторы Т1 и Т2, которые обеспечивают гальваническую развязку УБП-ПН с внешней сетью и с нагрузкой.

С задней внутренней стороны шкафа расположены блоки защиты от импульсных перенапряжений (RU1 и RU2) и клеммные блоки Х1÷Х4 и Х5.

Блоки RU1 и RU2 обеспечивают непосредственную защиту УБП по входу и выходу от воздействия импульсных перенапряжений.

Клеммные блоки Х1 (с индикаторами А1, В1, С1 на мнемосхеме) и Х2 (с индикаторами А2, В2, С2) обеспечивают внешние соединения УБП-ПН к сети и нагрузке. Клеммные блоки Х3 (с индикаторами А3, В3, С3) и Х4 (с индикаторами А4, В4, С4) обеспечивают соединение ШВБ с входом и выходом УБП.

Клеммный блок Х5 обеспечивает подключение дополнительных контактов автоматических выключателей QF1 и QF2, рубильников QS1÷QS3, блоков защиты от импульсных перенапряжений RU1 и RU2 и «сухих» контактов внешнего мониторинга.

Охлаждение ШВБ осуществляется через вентиляционные отверстия, расположенные в его цоколе и под верхней панелью, которая крепится на шкафу четырьмя дистанцирующими болтами.

3.3.2 В шкафу УБП, имеющему одну переднюю дверь, запирающуюся на ключ. размещены выпрямитель, инвертор, статический переключатель, зарядное устройство АБ (батарейный конвертор), датчик контроля снижения сопротивления изоляции, устройство аварийного выключения УБП и другое оборудование.

Охлаждение УБП осуществляется принудительным продувом воздуха вентиляторами через нижние отверстия в передней двери и отводом нагретого воздуха через вентиляционные отверстия в задней (верхней)  панели шкафа.

На передней двери шкафа УБП расположена панель управления оператора, предназначенная для управления режимами его работы, контроля параметров и состояния УБП и АБ.

Панель управления УБП разделена на три функциональных части:

- светодиодная мнемосхема (светодиоды, образующие однолинейную схему, отображают различные пути прохождения энергии через УБП и показывают текущее функциональное состояние его основных узлов);

- графический ЖК-дисплей с клавишами навигации;

- кнопки непосредственного действия.

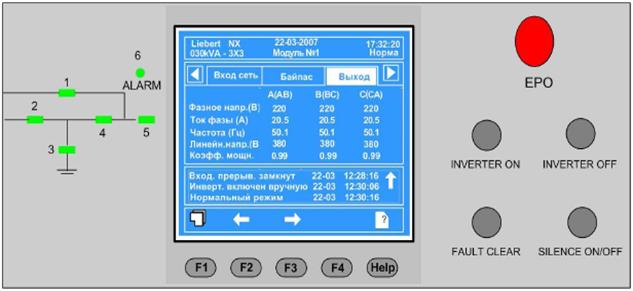

Внешний вид панели представлен на рис. 3.



   Светодиодная мнемосхема     Графический дисплей с клавишами навигации   Кнопки непосредственного действия





         1   2    3         4    5  6          7           8                                                                                                     9



Рис. 3. Внешний вид панели управления УБП



Назначение элементов индикации и управления УБП приведены в таблице 1.

Таблица 1

Примечание- Подробное описание функциональных частей панели управления оператора и ее работы изложено в Приложении 6 к Руководству по эксплуатации УБП-ПН.

3.3.3 Проверить положение органов управления и состояние светодиодных индикаторов шкафов ШВБ и УБП, которые в «Нормальном режиме» работы должны соответствовать таблице 2:

Таблица 2



Если индикация на шкафах не соответствует нормальному режиму работы УБП, следует проанализировать состояние индикаторов и принять меры к восстановлению «Нормального режима» работы УБП.

Состояния индикаторов (1 – 6) светодиодной мнемосхемы УБП (см. рис. 3) и причины, их вызвавшие, приведены ниже в таблицах 3.1 ÷ 3.6.

Индикатор выпрямителя (1)

Таблица 3.1

Индикатор батарей (2)

Таблица 3.2

Индикатор цепи байпас (3)

Таблица 3.3

Индикатор инвертора (4)

Таблица 3.4

Индикатор нагрузки (5)

Таблица 3.5





Индикатор состояния (6)

Таблица 3.6

Если «Нормальный режим» работы УБП не может быть восстановлен после выяснения причины неисправности, следует доложить диспетчеру дистанции СЦБ (далее ШЧД) и перевести УБП в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1).

3.3.4 Проанализировать функционирование УБП по информации в «окнах» ЖК-дисплея.

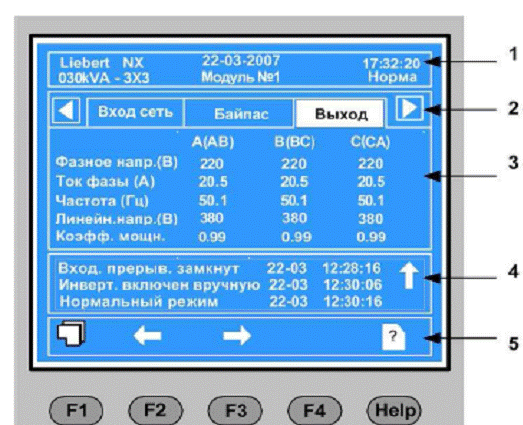

Графические окна ЖК-дисплея и клавиши навигации по меню (F1 - F4 и HELP) показаны на рис.4.





Рис. 4. Графические окна ЖК-дисплея и клавиши навигации по меню

1 – окно системных параметров; 2 – окно меню; 3 – окно данных; 4 – окно текущих записей; 5 – окно функций клавиш меню.

В «Нормальном режиме» работы УБП в «окне системных параметров» ЖК-дисплея должно быть отображено сообщение «Норма», а в «окне текущих записей» - сообщение «Нормальный режим».

Если информация на ЖК-дисплее не соответствует «Нормальному режиму» работы УБП, определить режим работы УБП с помощью «Окна помощи» (открыть нажатием клавиши «Help». Повторное нажатие на клавишу «Help» приведет к возвращению на экран того окна системы меню, которое отображалось ранее).

В «Окне помощи» (рис. 5) отображается схема, на которой в динамическом режиме показывается поток энергии через УБП, состояние его силовых переключателей и размыкателей, что определяет один из следующих режимов работы УБП:

- нормальный режим;

- режим байпаса;

- режим байпаса для технического обслуживания;

- режим работы от батарей.

Рис. 5. «Окно помощи» на экране ЖК-дисплея

Выяснить причину нарушения «Нормального режима» работы УПБ и принять меры к восстановлению его нормальной работы. Переключить УБП в «Нормальный режим» работы (см технологические карты № 11.3.2.1 и № 11.3.3.1) и проверить его состояние соответствии с п. 3.3.3.

С помощью клавиш навигации F1…F4 поочередно произвести выбор разделов в «окне меню» в соответствии с таблицей 5.

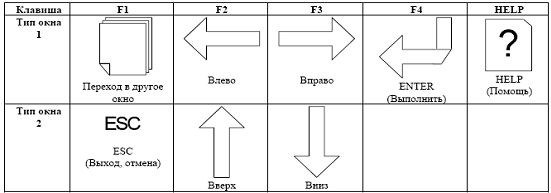

Клавиши меню в «окне» 5 управляются клавишами навигации по меню F1 … F4. Изображения клавиш меню и их назначение приведены в таблице 4.















Таблица 4



Результаты проверки считать положительными, если на ЖК-дисплее УБП отображается информация в соответствии с таблицей 5.

Таблица 5



Если параметры входного напряжения («Вход. сеть»), нарузки («Нагрузка») или температура в БШ («Температура батарей (°C)») будут находиться вне указанных пределов, следует доложить ШЧД.

Если параметры выходного напряжения («Выход») УБП будут находиться вне указанных пределов, следует доложить ШЧД и перевести УБП-ПН в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1).

3.3.5 Произвести просмотр и анализ журнала зарегистрированных событий.

Для просмотра журнала событий, регистрирующих изменения состояния УБП, произвести выбор раздела меню «Записи» в «окне меню».

Произвести просмотр списка журнала событий с помощью клавиши навигации F1 и клавиши перемещения курсора (F2, F3) со стрелками вверх/вниз.

Произвести анализ списка зарегистрированных событий с учетом того, что каждое из них имеет текстовое пояснение и сопровождается метками даты и времени – как момента начала, так и момента его окончания.

Особое внимание обратить на наличие, количество:

- прерываний в подаче напряжения;

- сбоев в работе оборудования УБП;

- переходов УБП из «Нормального» режима работы на «Байпас» или в «Режим работы от батарей»;

- предупреждающих сообщений о предаварийных состояниях оборудования, о выходе контролируемых параметров за установленные пределы;

- сбоев в работе вентиляторов;

- повторяемости однотипных сообщений.

При обнаружении нарушений и отклонений в работе УБП принять меры к выяснению причин и их устранению.

3.3.6 Характерные неисправности УБП и способы их устранения приведены в таблице 6.

Таблица 6

Примечание- Конкретная причина неисправности элементов и оборудования УБП определяется по сообщениям на его ЖК-дисплее в окне данных (3) раздела меню «Записи» и в окне текущих записей (4). Рекомендуемые действия по устранению причин неисправностей изложены в таблице П.6.12 Приложения 6 Руководства по эксплуатации УБП-ПН.

Если штатный режим работы не может быть восстановлен после выяснения причины неисправности, необходимо доложить ШЧД и перевести УБП в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1).

3.3.7 Произвести проверку работы вентиляторов, в ходе которой обратить внимание:

- на отсутствие сообщения «Отказ вентилятора» на ЖК-дисплее УБП;

- на равномерность их вращения, отсутствие нехарактерных (повышенных) шумов и биений.

При обнаружении нарушений в работе (неисправности) вентиляторов следует доложить ШЧД о необходимости замены неисправного вентилятора и перевести УБП в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1).

3.4 Проверка работы УБП-ПН по показаниям измерительных приборов и средств индикации на аппарате управления ДСП

3.4.1 Произвести измерения напряжений в фазах на выходе УБП (на клеммах разъема Х2 в ШВБ) с помощью переносного измерительного прибора. Величина измеряемых напряжений должна находиться в пределах 220 В ± 5 %.

Если измеренные напряжения выходят за установленные пределы, то следует доложить ШЧД и перевести УБП в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1).

3.4.2 Проверить состояние УБП-ПН по показаниям средств индикации на аппарате управления ДСП в соответствии с таблицей 6:

Таблица 6

Аппарат управления ДСП		Состояние оборудования УБП
Наименование индикаторов	Состояние индикаторов
«УБКН»	желтый	Напряжение на выходе УБП в норме
«Входное напр.»	желтый	Напряжение на входе УБП в норме
«Напр. бат.»	желтый	Напряжение на аккумуляторной батареи в норме
«Обрыв ав. цепей»	погашен	Нет обрыва (целостность) цепей аварийного выключения УБП
«Нет питания УВ»	погашен	Наличие напряжения питания на Устройстве аварийного выключения УБП



Если индикация на аппарате управления ДСП не соответствует указанной в таблице 6, а УБП-ПН проверен в соответствии с п. 3.3.3 – п. 3.3.5 и работает в «Нормальном режиме», следует произвести приведенные ниже действия.

1) При красном свечении индикатора «УБКН» доложить ШЧД и перевести УБП-ПН в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1);

2) Проверить состояние беспотенциальных («сухих») контактов Релейной платы УБП:

- при красном свечении индикатора «Входное напр.» контакты 17-18 должны быть замкнуты, а контакты 16-17 разомкнуты (при наличии входного напряжения на УБП);

- при красном свечении индикатора «Напр. бат.» контакты 9-10 должны быть замкнуты (при заряженной батарее), а контакты 9-11 разомкнуты.

Если состояние контактов иное, то необходимо доложить ШЧД о необходимости замена Релейной платы УБП.

3) При красном свечении индикатора «Обрыв ав. цепей» проверить состояние индикаторов «IN1» и «IN2» на плате УВ аварийного выключения УБП:

- если один из индикаторов погашен, то соответствующая ему линия аварийного отключения УБП повреждена и необходимо принять меры по ее восстановлению;

- если два индикатора погашены, в этом случае либо поступил сигнал аварийного отключения и УБП отключен, либо повреждены обе линии, что требует принятия мер по их восстановлению.

4) При красном свечении индикатора «Нет питания УВ» проверить в УБП состояние автоматического выключателя QF4 на плате УВ:

- если автоматический выключатель QF4 находится в положении «Выключен», следует установить его в положение «Включен», а затем проверить состояние индикатора «Нет питания УВ» на аппарате управления ДСП, который должен погаснуть;

- если автоматический выключатель QF4 находится в положении «Включен», следует проверить состояние индикатора «LED1» на плате УВ.

В том случае, если индикатор «LED1» погашен, необходимо установить автоматический выключатель QF4 в положение «Выключен» и проверить целостность предохранителя «Fuse».

При необходимости заменить предохранитель «Fuse» на однотипный, установить автоматический выключатель QF4 в положение «Включен» и поочередно проверить состояние индикатора «LED1» на плате УВ (должен светиться) и индикатора «Нет питания УВ» на аппарате управления ДСП (должен погаснуть).

Если индикатор «Нет питания УВ» продолжает светиться, следует доложить ШЧД о необходимости замены платы УВ и перевести УБП в «Режим внешнего байпаса» (согласно разделу 3 технологической карты № 11.3.2.1).

4 Оформление результатов

4.1 По результатам проверки сделать запись в Журнале проверки питающей установки с указанием устраненных недостатков и результатов измерений.

4.2 О выполненной работе сделать запись в журнале формы ШУ-2.
