Электродвигатели вспомогательных компрессоров
Назначение и технические характеристики
На электропоездах ЭТ2М, ЭР2Т, ЭТ2 и ЭД2Т для привода вспомогательных компрессоров систем подъема токоприемников применяется электродвигатель П-31М(рис. 3.6).
Электродвигатель состоит из якоря, стальной цилиндрической станины с главными и добавочными полюсами и двух подшипниковых щитов.
Направление вращения вала якоря двигателя со стороны привода против часовой стрелки, зажимная коробка расположена справа. Режим работы длительный. Ток питания постоянный.
Неисправности электродвигателя привода вспомогательных компрессоров в основном такие же, что и у тяговых двигателей.

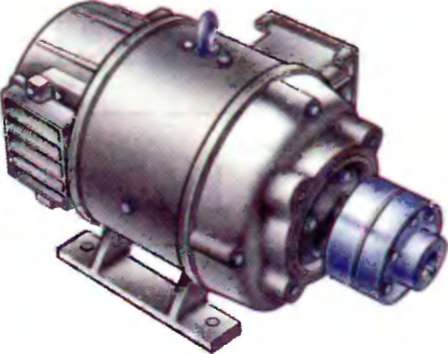

Рис. 3.6. Электродвигатель П-31М (вспомогательный компрессор)

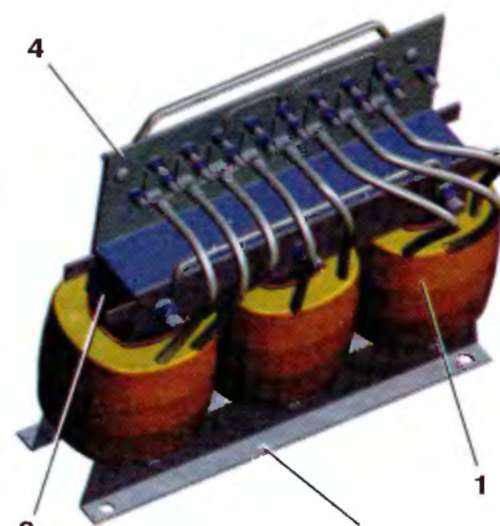

Рис. 3.7. Трансформатор управления ГЗЗ (1ТР.021) и схема его цепи:
1 - катушка; 2 - уголок; 3 - магнитопровод; 4 - панель выводов
|
|
