Промежуточное реле Р-306

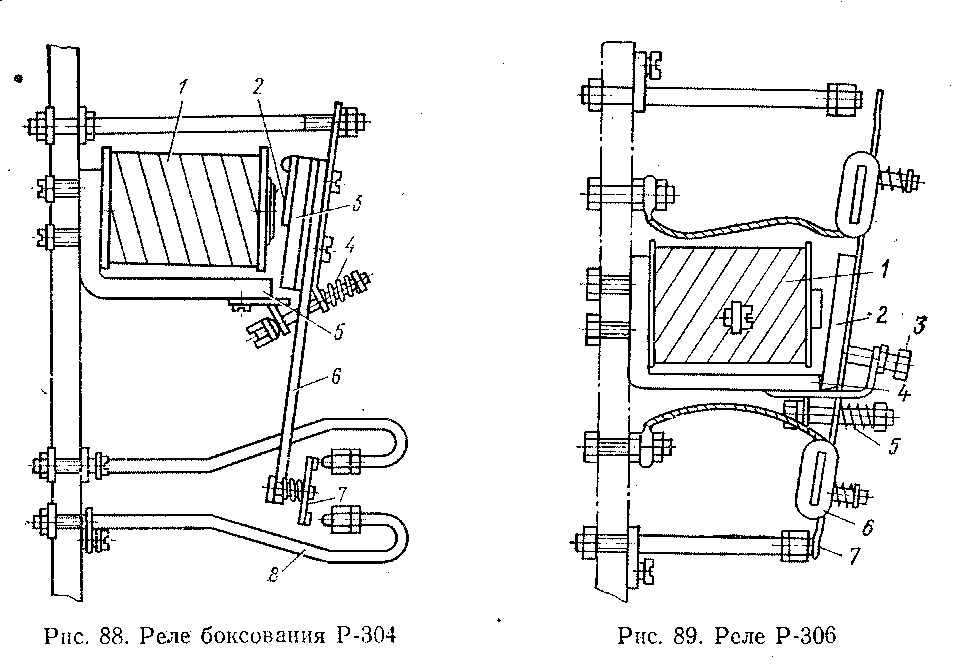

Реле (по схеме КВЗ, КНТ, БК) имеет Г-образный магнитопровод 4 (рис. 89), на сердечнике которого установлена включающая катушка /, • на якоре 2 смонтированы изоляционные траверсы 6 для крепления под-
вижных контактов 7. Реле Р-306.4 имеет три замыкающих и один размыкающий контакт, реле Р-306.16 — один замыкающий и три размыкающих контакта, реле Р-306.1 —четыре замыкающих контакта. Регулировка осуществляется пружиной 5 и упорным винтом 3. Технические данные реле Р-306:
Ток срабатывания.......... 0,065...0,071 А
Катушка:
номинальное напряжение..... НО В
длительный ток......... 0,09 А
число витков.......... 14 100
провод ............. ПЭЛ 0 0.2 мм
сопротивление при 20° С-...... 893...1015 Ом
Контакты:
. длительный ток......... 20 А
раствор верхних...........8...12 мм
раствор нижних . . . '...... 5...7 мм
провал............ 2...4 мм
нажатие..........." . 1,6...2,2 Н
(0,16...0,22 кгс)
У реле Р-306.16 для двух размыкающих контактов Длительный ток равен 40 А. Регулировку реле выполните аналогично регулировке реле Р-101 (см. стр. 187).
|
|
