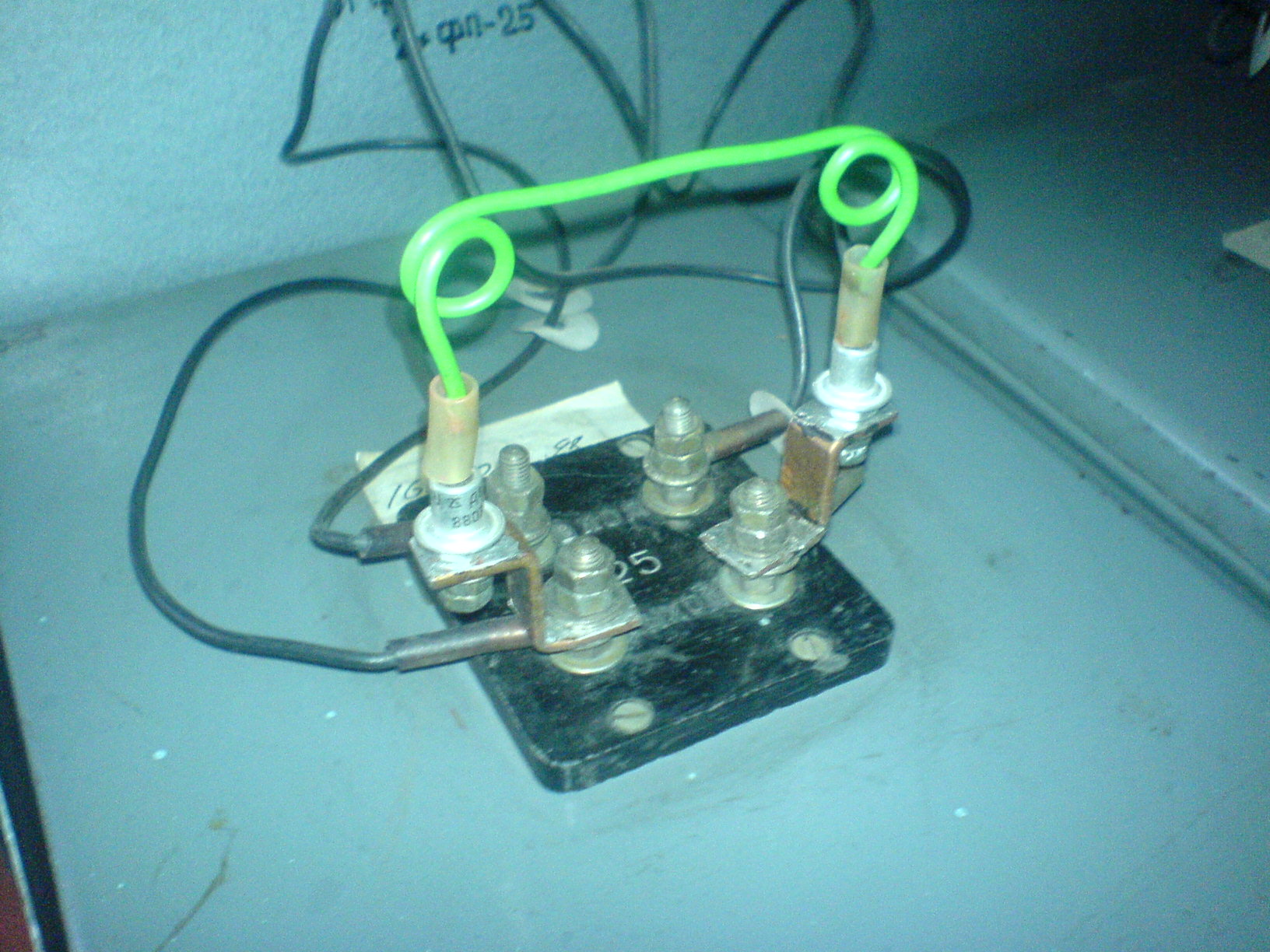

Установка стабилитронов

Где посмотреть таблицы установки стабилитронов?:raD:

YMI, Для реле ИВГ приведено в указании ГТСС 1247/1124 от ноября 1987г., но вопрос стабилитронов в этих цепях уже обсуждался. Стабилитроны предусмотрены также и для ИВГ-М (о чём есть инф. в с нормалях) а на ИВГ-В ничего о стабилитронах нет и без них (стабилитронов), без "переодических переворачиваний" с установкой напряжения на реле согласно РЦ25-01П на э/тяге переменного тока работают без проблем почти 10 лет инет проблем (проблемы были только пока использовали просто ИВГ).
P.S. На однопутном участке делаем развязку поляризованым контактом Н 13 контактов реле 1И и 2И.

Люди подскажите сколько напряжения должно быть на обогреве реле ИВГ-В , а то до этого стояли ИВГ и на ихнем обогреве мы держали 6 вольт ,а у ИВГ-В сопротивлений больше по мощности 10Вт заместо 1Вт.

А сопротивление резистора изменилось или осталось того же номинала? Если увеличилось, напряжение можно побольше дать

Если резистор мощностью 1 Вт не сгорал, то замена его на резистор большей мощности роли не сыграет. Главное - это соответствие номинала сопротивления резистора для поддержания нужного напряжения.

Добрый день!
Нам преподаватель в университете предложил тему "ЗБФ-2 - преимущества перед ЗБФ-1". Вроде как ЗБФ-2 придумали специально для ИВГ, но так как ЗБФ-1 было много, то ставят преимущественно их (они и дешевле).
Если про ЗБФ-1 я еще что-то смогла найти, то про ЗБФ-2 только упоминание и принципиальная схема.
Может, кто-то знает хотя бы примерно, с чего начать?

Немного информации можно посмотреть в справочнике.
Главное преимущество Збф-2 против ЗБФ-1, наличие гальванического разделения.

ну я вчера тоже об этом подумала, только куда это применить теперь?
И нигде не могу найти, куда подключают выводы 7-8 у ЗБФ-2? То есть что подается (или снимается) со вторичной нагрузки трансформатора?

если отпадание реле ИВГ-В в пределах напряжения срабатывания.
например подьем 3V отпадание 2,8.V

ИВГ


Добрый день
видел в Риге электронный Реле ИМВШ-110Б (замена ИВГ и всего подобного)
хохлы сделали.
Работает и геркон крутить не надо.
Латыши хвалят
