Светодиодные головки


Ребята, а есть рекомендации по применению светодиодных головок на существующих (старых) решениях переезда? Я к тому, что просто купить светодиодные головки и поменять.
В новых альбомах понятно там все надо делать новое. А для существующих?
что-то надо менять в этих схемах?

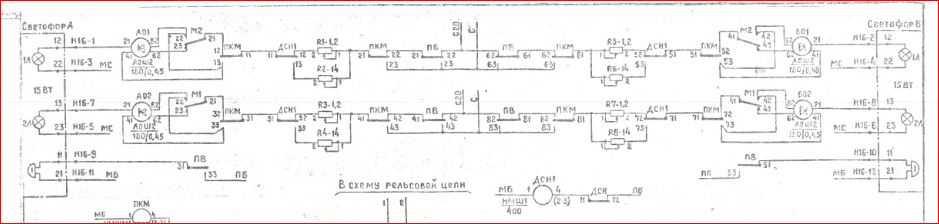

http://morepic.ru/images3/4_8124.jpg

http://morepic.ru/images3/2_3144.jpg

Есть ТР.
Купить за свои деньги? Рекомендаций не дадим.
Менять схемы надо, в ТР об этом и написано.

Не совсем понял, они же полностью взаимозаменяемые, ламповые и ГСС, в чем проблема то?

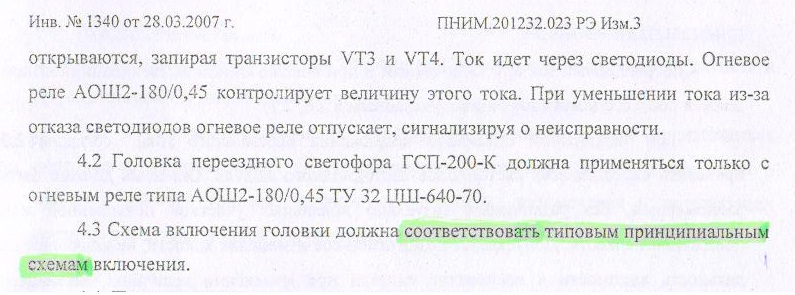

Вообщем купили поставили идеально все работает в горячем и холодном режиме, но паспорте написано
http://morepic.ru/images3/wcw_9885.jpg
Не написано для какой головки должна соответствовать принципиальная схема включения.

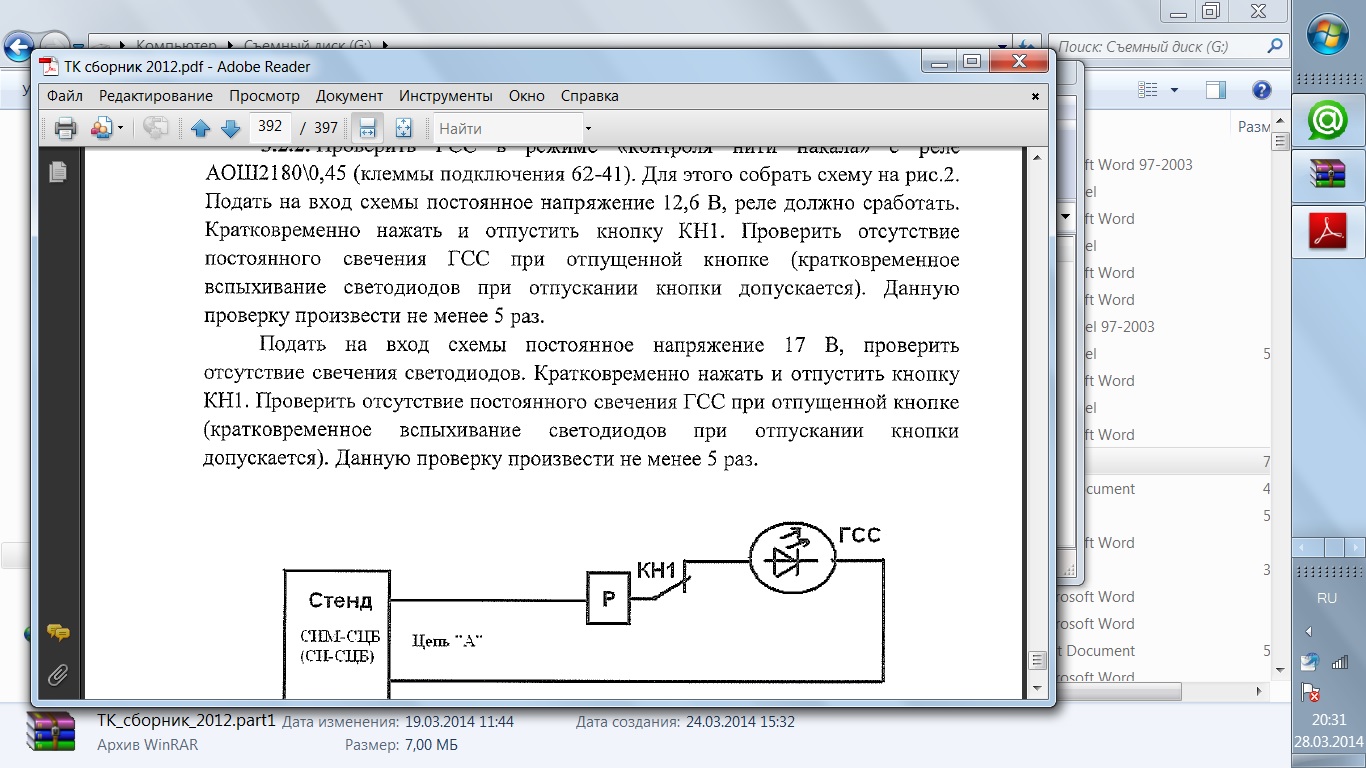

http://morepic.ru/images3/dfd_2375.jpg

Это фрагмент новой тех.карты на проверку ГСС. А в руководстве по эксплуатации картинка похожая, но там включено две светодиодных головки последовательно в эту цепочку. Вопрос: как более правильно? Имеет ли значение в данном случае одна ГСС или две включены в схему проверки.

А вот:"Головка светофорная светодиодная для жд переездов НКМР.676636.03 Техническое описание.Инструкция по экслуатации"Там и эксплуатация и кип...

Имеет значение по чем делать проверку. Конешно по техкартам. По сути вопроса: проверять сразу двн головки не правильно, если только они не идут как одно изделие.

У меня бесконтактник решил, что в том, что подключается две головки есть какой-то скрытый смысл. Говорит, что, когда так проверяет, бывает, что, если светодиоды подсвечивают, то реле под ток не встает и виновны во всем этом бывают транзисторы. Говорю, что с одной ГСС то же самое. Он отвечает, что не пробовал, может быть. Вот я и спросила.:thumbup1:

Это караул какой-то. Если не хотите, что бы что-то подсвечивало - ставьте головки постоянного тока. Схему АПС не могу сейчас выложить, т.к. пятница закончилась уже. Но если напомните в личке, то вышлю.

Юстас добавил 28.03.2014 в 23:39
И удаление от РШ будет допускаться при этом до 9 км.

Не там он смысл ищет. По старым альбомам ставили 2 релюхи на 4 лампы, в погашенном состоянии две лампы включались последовательно.
В новых альбомах - индивидуальные реле на каждую лампу.

Юстас, на линии никто не жалуется вроде, что подсвечивают. Это иногда при проверке в РТУ согласно выше написанной технологии. Меняет два транзистора и всё нормализуется.

Здравствуйте, коллеги. Возник вопрос с заменой светодиодов в головках. Обозначенный в документации тип светодиодов L-1543SRC-E снят с производства и найти их невозможно. Имеется ли информация о разрешённых аналогах для замены?

Аааа, вот почему они перестали со склада поступать. Информации о разрешенных аналогах не слышали. Покупали, что есть. За точность не ручаюсь, но вроде такой 5RRRWC 5 мм прозрачный красный. Чем-то надо заменять.

5RRWC-это китайский близкий аналог. Но у него угол свечения меньше. Не хочется ставить неразрешённые аналоги во избежание возникновения вопросов со стороны ревизоров в случае чего. Переезды-серъёзная вещь и постоянно в зоне внимания.

на переезде этого никто не заметит
один раз вышла из строя СД-головка на переезде
я ее снял и вскрыл прямо не отходя от кассы
оказывается там на плате микруха типа КРЕН но с 4 ногами накрылась медным тазом. ну КИП как обычно начал включать старые песни что у них такого нет на замену. в итоге плата сабилизатора была изъята и отправлена в КИП на ремонт а вместо этой платы был установлен обычный резистор. в итоге в КИПе плвата где-то благополучно прое"""""лась а резистор работает до сих пор и никто ничего не заметил
