Цитата:

Сообщение от Витос (Сообщение 205689)

По главному пути разрыв тяговой цепи, согласно п.3.15 НТП СЦБ/МПС-99, не применяется, там выполняется сквозной пропуск тягового тока. На боковых путях следует применять разрывы. Как вариант, разорви между 4-14СП и 8 СП, между 4-14СП и 4П, между 9-13СП и глухим пересечением, между 15СП и 1СП, между 12СП и 10СП, между 3П и 5-19СП. Установи стык между 1СП и 3СП(такой стык есть в однонитке).
Начерти и выложи, посмотрим, что получилось. Возможны и другие варианты.

http://morepic.ru/images3/tyt_6991.jpg

Леночка Печалина добавил 18.05.2014 в 16:41
[quote=Rafa;205691]для начала однонитку исправь. и черти в визио - а то нечего не понятно, что там нарисовано.:net:

Rafa добавил 18.05.2014 в 12:29

http://morepic.ru/images3/ele_6707.jpg

В глухом пересечении не так и 1СП с 3СП не разделила.

а не проще ли сделать разрывы например в нечетной горловине у выходных иманевровых светофоров с боковых путей?

Цитата:

Сообщение от Torquato Tasso (Сообщение 205725)

а не проще ли сделать разрывы например в несетной горловине у выходных светофоров с боковых путей?

Крест надо отрывать.

Цитата:

Сообщение от Витос (Сообщение 205727)

Крест надо отрывать.

крест-это само собой

Я же и говорю: есть другие варианты.

Витос добавил 18.05.2014 в 17:54
Только сейчас увидел: РЦ 4-14 нет, между 4 и 6 на схемлане стык. А ну-ка Леночка, выставь все стыки на канализации согласно схемплану, потом выкладувай.

Цитата:

Не дружу с Визио

придется дружить.

Да, это видать и правда суперспецы, если не зная тип рельсовых цепей, давать советы по построению схемы канализации...:thumbup1:

Цитата:

Да, это видать и правда суперспецы, если не зная тип рельсовых цепей, давать советы по построению схемы канализации...

может там вообще автономка:shocking::shocking::shocking:

А может узкоколейка.

Узкономка и автоколейка

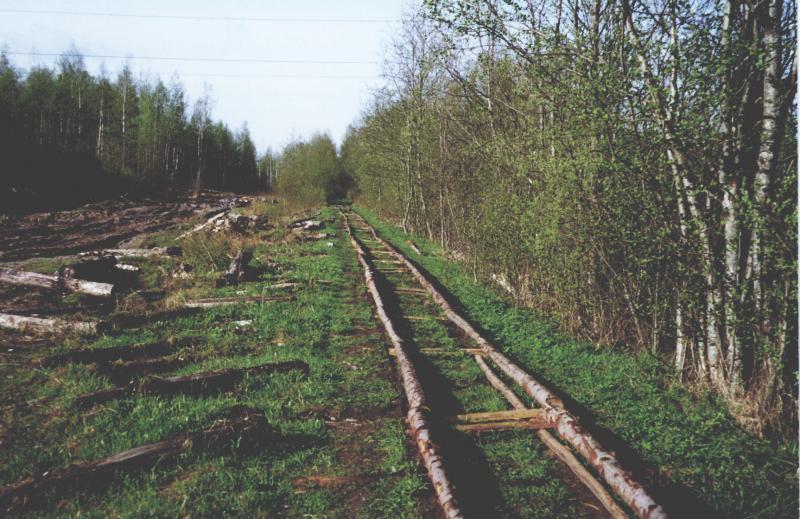

Рафик, что это, лежневка?

Цитата:

Рафик, что это, лежневка?

УкрЗализницяяяяяяяяяя . Полтава-Лозовая. Новый участок.
