АПК-ДК


Уважаемые коллеги! Необходима информация в оборудовании двухпутного перегона с Кодовой автоблокировкой системой АПК-ДК. На это перегоне 10 сигнальных установок и 4 охраняемых переезда! Именно необходима структурная схема! Сколько нужно генераторов, какого типа и тд. Спасибо большое за помощь!

Приветствуем Вас на нашем сайте! Это сообщение сгенерировано автоматически, отвечать на него не требуется.


Если Вы хотите получить ответ на вопрос, заданный в этой теме, рекомендуем воспользоваться поиском по сайту, пока Вы ожидаете ответов других пользователей. Надеемся, что Вы найдете что-либо полезное на сайте.


http://morepic.ru/images3/step1uf1_6292.gif

10 сигнальных точек - 10 АДСУ; 4 переезда (в зависимости от оснащённости переезда): если без УЗП, тогда по 2 АДСУ на переезд, если с УЗП то по 4-5.
На посту в концентратор платы СЧДФ-8 из расчёта: одна плата на 8 АДСУ.

sibic,
Спасибо большое за всю проделанную работу, но дело в том, что я студент. И лишь начинаю знакомиться с системами диспетчерского контроля. Можно описать все более понятно для меня) Это задание на расчетно-графическую работу. Может есть материалы, где можно прочитать об этой системе поподробней?

410726-ТМП 1 альбом, 41 стр. смотрите, там пример.
Там правда АКСТ, сейчас вместо них АДСУ

[quote=sibic;190505]
На посту в концентратор платы СЧДФ-8 из расчёта: одна плата на 8 АДСУ.
А по каналам СЧДФ-8 как соответствует АДСУ? Подключить их друг к другу как?

На каждом АДСУ выставляется частота адресными перемычками, в соответствии с проектом. Обычно каналы считаются: 30,29,28,27,26,25,24,23 (это на одно АДСУ).

Может я неправильно выразилась. То что АДСУ настраивается на нужную частоту установкой перемычек - эт факт. Меня интересует, какие каналы СЧДФ-8 выбрать для передачи этой частоты?
P.S. То что по проекту, так я и проектирую(диплом).
А может принцип подключения АДСУ и СЧДФ-8 такой же, как АКСТ к СЧД-Ч-8?

Вообще-то да, просто разные приборы(АКСТ и АДСУ), разница лишь в том, что АКСТ с фиксированной частотой, а АДСУ частота выставляется перемычками, ну и несколько нюансов. А так принцип одинаков.

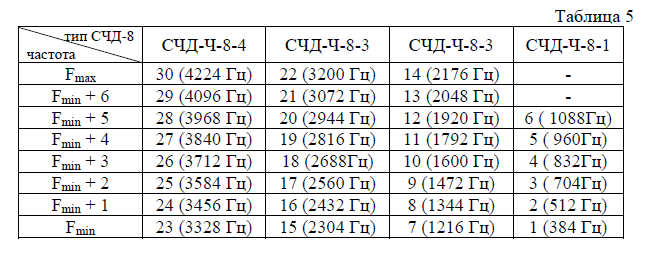

То есть вот эти параметры у СЧД-Ф такие же?
Вложение 10292

может конечно вопрос то глупый-станция на дц,лампы на пульте не горят(только при нажатии кнопки "включение табло") ... при оборудовании апк-дк информацию только с контактов реле?много повторителей придется лепить...как поступить?кнопку поставить с фиксацией,вроде бы не то...

дублировать кнопку "включение табло" контактами реле, которое в свою очередь включается дистанционно

Кнопкой отрубить только МС. Информацию брать с лампочек, на них сигнал то всё равно будет. Я так думаю.

И не забыть лампочки на светодиодные однонаправленые поменять.

вопрос, а откуда берут информацию сигналы тс в дц? Например, в тракте берётся с лампочек, а апк дк берет программно с тракта. Если у вас старая дц, которая не увязывается с апк дк?
На тракте пока не встречал, чтобы пульт гасили.
