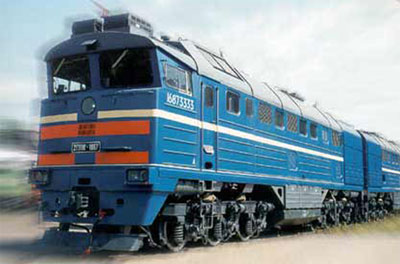

Тепловозы | Грузопассажирский тепловоз 2ТЭ116
Двухсекционный магистральный тепловоз мощностью 2250 кВт (3060 л.с.) в секции с электрической передачей переменно-постоянного тока, с электрическим тормозом в зависимости от исполнения предназначен для вождения грузовых или пассажирских поездов в различных климатических условиях. Пассажирское исполнение тепловоза отличается конструкционной скоростью, тяговыми характеристиками, наличием электропневматического тормоза и системы энергоснабжения пассажирского поезда.
Все силовое и вспомогательное оборудование тепловоза скомпоновано в легком и прочном кузове с несущей рамой, одной кабиной управления и проходом в торцевой части во вторую секцию.
Съемные секции крыши с расположенными в них фильтрами воздуха позволяют свободно производить выемку из кузова основного силового оборудования. Просторная и светлая кабина, высокоэффективная термоизоляция ее и наличие разделительных тамбуров создают благоприятные условия для работы локомотивной бригады. Передние окна кабины с широкими безосколочными стеклами обеспечивают хорошую видимость пути. Кабина оборудована кондиционером, отопительно-вентиляционной установкой, скоростемером, локомотивной сигнализацией и автостопом непрерывного действия.
Дизель-агрегат состоит из 16-цилиндрового четырехтактного дизеля 5Д49 и тягового агрегата переменного тока, соединенных пластинчатой муфтой, а так же из стартера-генератора, установленного на тяговом агрегате. Тяговый агрегат состоит из тягового и вспомогательного синхронных генераторов, смонтированных в одном корпусе.
Вспомогательный генератор пассажирского исполнения тепловоза через выпрямитель обеспечивает энергоснабжение пассажирского поезда напряжением 3000 В постоянного тока мощностью 575 кВт с каждой секции на номинальном режиме. На тепловозах как пассажирского, так и грузового исполнений он подает питание на возбуждение тягового генератора и привод электродвигателей вспомогательных механизмов.
Использование в приводах вспомогательных механизмов электродвигателей переменного тока, бесколлекторных и простых по устройству, позволяет уменьшить массу и габариты тепловоза, сократить эксплуатационные расходы, а также повысить надежность тепловоза в эксплуатации.
Основные показатели дизеля с газотурбинным наддувом и охладителем наддувочного воздуха находятся на уровне лучших образцов современных двигателей аналогичного класса и назначения.
Высококачественная очистка воздуха дизеля производится в двухступенчатых фильтрах непрерывного действия, расположенных на стенках кузова.
Система охлаждения дизеля - двухконтурная. В одном контуре охлаждается вода дизеля, в другом - вода, охлаждающая масло и наддувочный воздух дизеля (в теплообменных аппаратах). Охлаждение воды обоих контуров осуществляется воздухом в радиаторных секциях холодильной камеры, имеющей четыре вентилятора. Система охлаждения в сочетании с автоматикой поддерживает оптимальный тепловой режим всей силовой установки.
Основная электроаппаратура находится в высоковольтных камерах, расположенных в тамбуре. Конструкция камер обеспечивает хороший доступ ко всем электроаппаратам. На тепловозе предусмотрено применение микропроцессорной системы управления электрической передачей и диагностики.
Ходовая часть тепловоза состоит из двух бесчелюстных трехосных тележек с индивидуальным приводом колесных пар и опорно-осевым подвешиванием тяговых электродвигателей. Тяговое усилие передается одноступенчатой передачей с упругим зубчатым колесом.
Конструкция тележки предусматривает одностороннее расположение тяговых электро- двигателей, что позволяет значительно увеличить коэффициент использования сцепного веса. В тележках применены бесчелюстные роликовые буксы, что позволило избавиться от быстроизнашивающихся деталей челюстных узлов. Мягкое рессорное подвешивание обеспечивает плавный ход тепловоза. Конструкция шкворневого узла обеспечивает упругое поперечное перемещение шкворня.
Тепловоз оборудован электрическим, пневматическим или электропневматическим и ручным тормозами, а также рычажной тормозной системой с двухсторонним нажатием тормозных колодок.
|
Технические Характеристики
|
|
Род службы
|
грузовой (пассажирский)
|
|
Осевая формула
|
2(3о – 3о)
|
|
Ширина колеи, мм
|
1520
|
|
Мощность, кВт (л.с.)
|
2x2250 (2x3060)
|
|
Служебная масса, т
|
2x138
|
|
Нагрузка от колесной пары на рельсы, кН (тс)
|
226 (23)
|
|
Конструкционная скорость, км/ч
|
100 (120)
|
|
Минимальный радиус проходимых кривых, м
|
125
|
|
Диаметр колеса по кругу катания, мм
|
1050
|
|
Габаритные размеры, мм
|
|
- длина по осям автосцепки
|
2x18150
|
|
- ширина
|
3080
|
|
- высота от головки рельса
|
4860
|
|
Запасы, кг
|
|
- топлива
|
2x6681
|
|
- песка
|
2x1166
|
|
- воды дизеля
|
2x1250
|
|
- масла дизеля
|
2x1250
|
|
Сила тяги длительного режима, кН(тс)
|
2x255(2x26)
|
|
Скорость длительного режима, км/ч
|
24
|
Производитель: ОАО «Холдинговая Компания «Лугансктепловоз»
Описание взято с сайта производителя.
|
