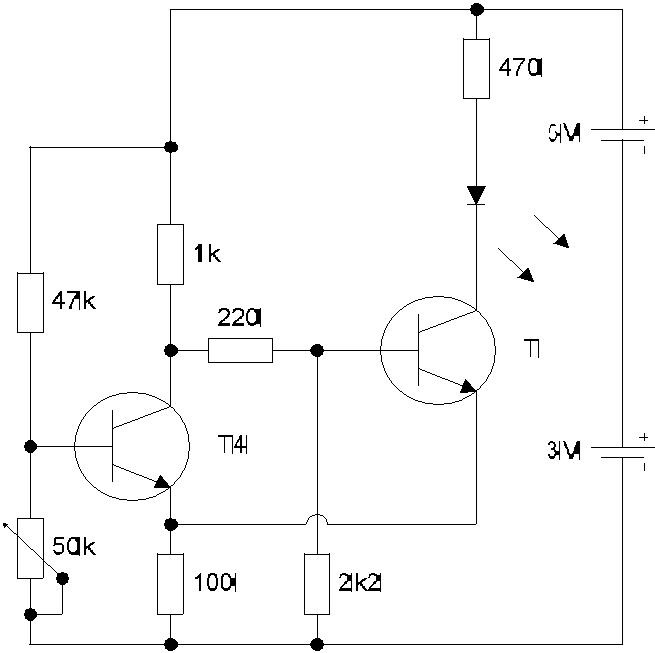

Нашел описание у свей схеме, но...оно на немецком, а гугл переводит это так что вообще непонятно. Может кто знает немецкий?) вот текст:
Eine Stromquelle Ist so eine Einrichtung, durch die mit Rücksicht auf die Grösse des Belastungswiderstandes (Hx) immer ein gleich grosser Strom durchflieset. Dessen Charakteristik (die Abhängigkeit des Stromes an der Spannung) befindet sich auf der Abbildung b). Zum vergleich ist die Charakteristik einer Idealen konstanten Spannungsquelle gestrichelt dargestellt.
In unserer Schaltung ist die Grösse des Stromes durch die Belastung (Widerstand Rx) der Gröeee des Widerstandes im Emitor T 5 gegeben und in diesem konkreten Fall bildet sie ca 70 fiA. Prüfen Sie dass durch Änderung des Widerstandswertes Rx in Grenzen von 0 Ü(Kurzschluss) bis 10 kfl, dass das Messgerät ständig eine gleiche Abweichung zeigen wird.
Die angegebene Schaltung hat eine vielfältige Geltung in der Messtechnik, linearen Generatorsspannungen, wird bei der Aufladung von Bleiakumulatoren genüst u.s.w.
Ну и еще. Сказано название схемы - это источник постоянного тока, даже приведена ВАХ. но вот вопрос, зачем светодиод: для индикации, или же генератор предназначен для самого светодиода
|
